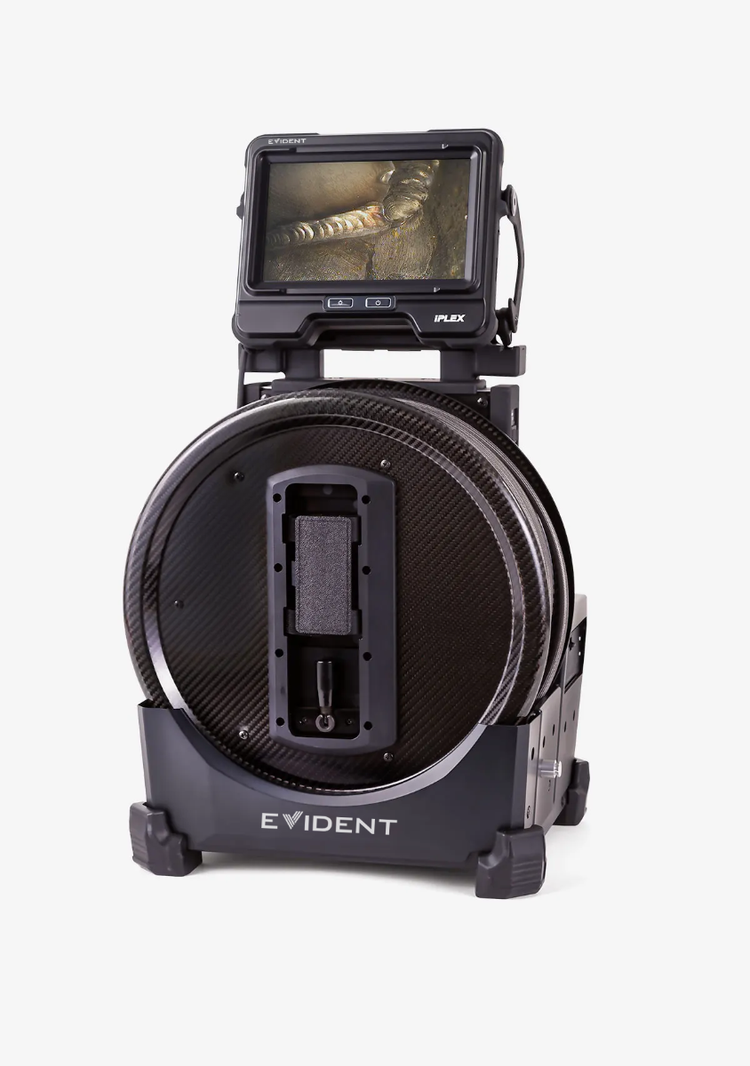

IPLEX GAir Videoskop
Mit dem IPLEX GAir Videoskop können Bediener weit entfernte Prüfstellen schnell und einfach erreichen. Ein Einführungsteil mit einer Länge von 30 m oder 20 m, eine Druckluft-Abwinklung, eine Live-Bildausrichtung und weitere Funktionen ermöglichen eine präzise Navigation und die Aufnahme hochwertiger Bilder. Mit dem IPLEX GAir Videoskop können Prüfer schnell und effizient zur Zielstelle gelangen.
Überblick
Videoskope für lange Strecken zur Untersuchung von Rohrleitungssystemen und Wärmetauschern
Mehr und schneller prüfen
Das IPLEX GAir Videoskop ermöglicht eine schnelle und effiziente Sichtprüfung über große Strecken. Das lange Einführungsteil (30 m oder 20 m) des Videoskops ist flexibel und beweglich und kann problemlos durch komplexe Rohrleitungssysteme mit mehreren Rohrbögen bewegt werden. Nach Erreichen der Prüfstelle kann diese mittels hochwertiger Weitwinkelbilder unter heller LED-Beleuchtung untersucht werden.
- Sichtprüfung
- Video-Endoskope
Entfesseln Sie die Kraft von One
IPLEX™ One Videoskop-Lösung
Die 10. Generation des IPLEX Videoskop-Systems, IPLEX One, ist eine einheitliche, softwaregesteuerte Plattform, die es Ihnen ermöglicht, schneller zu arbeiten, mehr zu sehen und immer einen Schritt voraus zu sein. Durch die Kombination bahnbrechender Swoptix 3D-Messtechnologie mit Verbesserungen bei Anzeige und Analyse sowie modularer Skalierbarkeit setzt IPLEX One neue Maßstäbe in der Fernsichtprüfung.

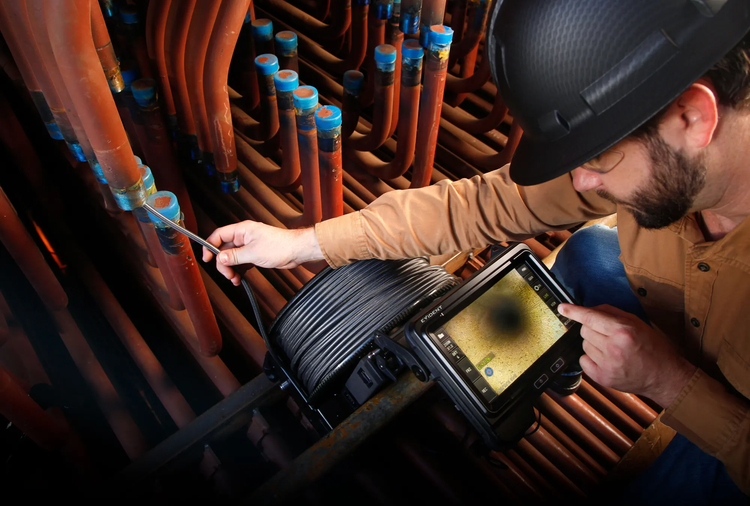

Prüfung von langen Rohren
Das IPLEX GAir Videoskop für lange Strecken kombiniert Manövrierfähigkeit und Helligkeit, um entfernte Prüfstellen schnell zu erreichen und Fehler zu identifizieren.
- Manövrieren durch komplexe Rohrleitungen: Der Führungskopf erzeugt weniger Reibung, sodass Rohrverschweißungen mühelos überwunden werden können, während der Universalschubstangenadapter eine problemlose Bewegung durch Rohre und Rohrbögen ermöglicht.
- Präzise Abwinklung unabhängig von der Länge: Die Druckluft-Abwinklung mit integriertem Kompressor sorgt für eine präzise Steuerung und das TaperedFlex Einführungsteil bietet das passende Maß an Steifigkeit und Flexibilität für ein einfaches Manövrieren.

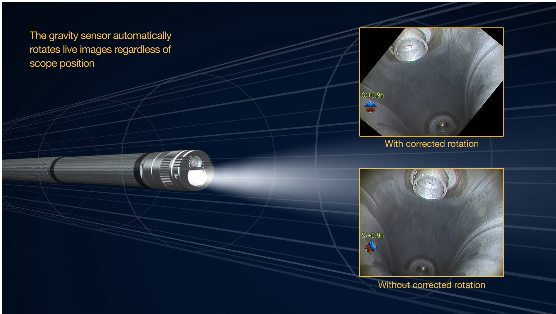

- Positionsverfolgung: Der Schwerkraftsensor dreht automatisch Live-Bilder unabhängig von der Position des Einführungsteils. Anhand der Anzeige der Einführlänge kann die Position des Einführungsteils verfolgt werden.
Praktische Eigenschaften des Videoskops für lange Strecken
- Schnell austauschbare Einführungsteile: Das wasserdichte Einführungsteil kann ohne spezielles Werkzeug ausgetauscht werden.
- Bequemer Betrachtungswinkel: Der abnehmbare LCD-Bildschirm kann beliebig positioniert werden.
- Einfacher Transport: Der kompakte Trolley-Koffer mit arretierbaren Rollen ist leicht zu bewegen.
Hochmoderne Prüfwerkzeuge für die Sichtprüfung
Das IPLEX GAir Videoskop für lange Strecken zeichnet sich wie alle Videoskope der IPLEX Serie durch einen hochwertigen Bildsensor, eine hohe Helligkeit und eine hochmoderne Bildverarbeitung aus, sodass der Prüfer bei der Prüfung mehr sieht.
- Besonders helle Beleuchtung: Die leistungsstarken LEDs leuchten große Prüfbereiche aus, ohne dass die Intensität abnimmt, wie es bei anderen Videoskopen für lange Strecken der Fall ist.

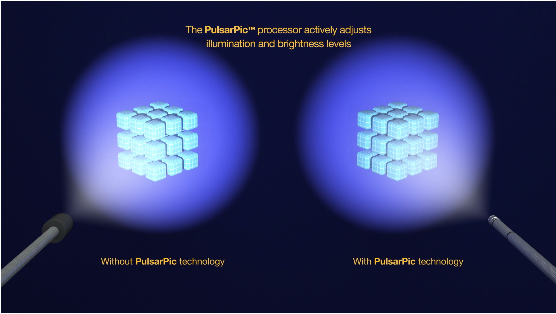

- Automatische Helligkeitsregulierung: Der PulsarPic Prozessor passt die Beleuchtung direkt an, um immer die richtige Helligkeit zu gewährleisten.
- Größerer Blickwinkel: Der optische 220-Grad-Fisheye-Adapter zeigt gleichzeitig die Seitenwand und die Vorderansicht an.
- Verzerrungskorrektur in Echtzeit: Das Videoskop kann verzerrungskorrigierte Bilder mit 120°, 180° und 220° entsprechend der Blickfelder anzeigen.
- Klare Bilder in großen Prüfbereichen: Der Langzeitbelichtungsmodus ermöglicht eine höhere Erkennungswahrscheinlichkeit von sehr großen Prüfbereichen.
- Effizient in öligen Umgebungen: Der ölabweisende Spitzenadapter transportiert das Öl weg vom Objektiv, um klarere Bilder zu erhalten. Als Bonus vergeuden Sie weniger Zeit mit der Reinigung des Einführungsteils.
Rohrleitungsprüfung in gefährlichen Umgebungen
Wenn Sie eine Prüfung in gefährlichen Bereichen durchführen müssen, beispielsweise in einem Kernkraftwerk, können Sie mit dem IPLEX GAir Videoskop für lange Strecken die Prüfstellen aus sicherer Entfernung untersuchen.

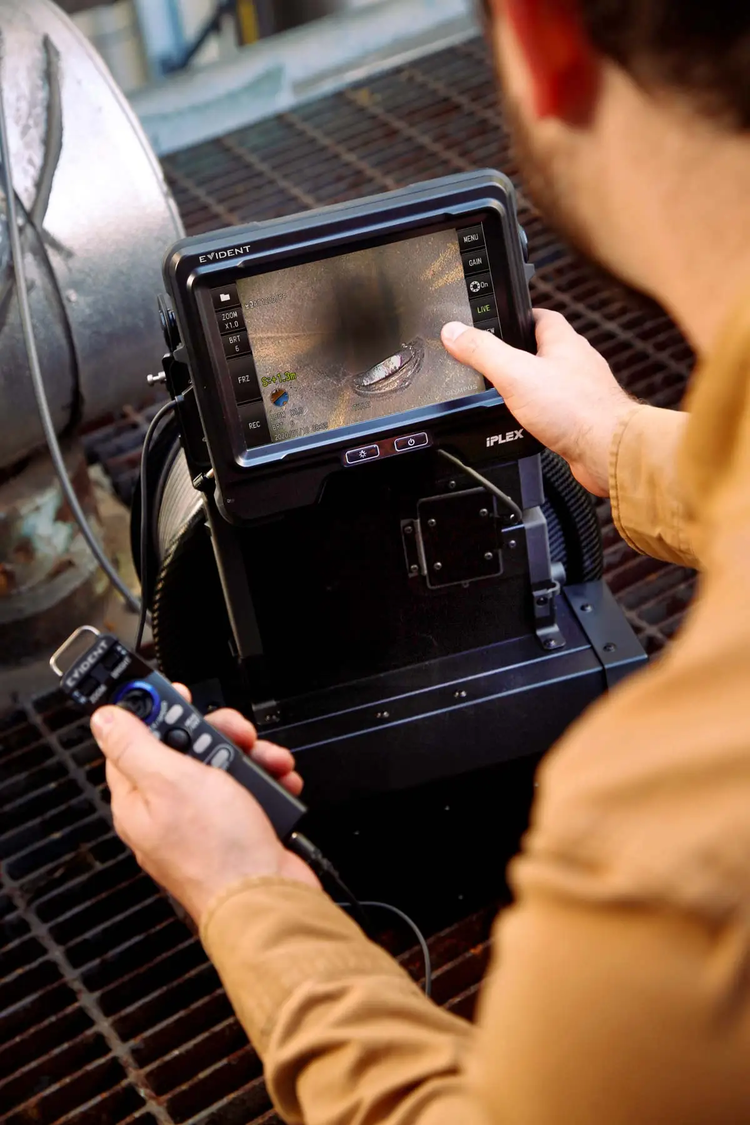

- Fernsteuerung: Mit der Fernbedienung können die Funktionen des Videoskops aus bis zu 100 m Entfernung über einen optionalen Transponder ferngesteuert werden.
- Fernsignale: Die Fernbedienung vibriert, um so vor Situationen zu warnen, bei denen das Videoskop beschädigt werden kann, z. B. beim Entfernen des Einführungsteils mit abgewinkelter Spitze.
- Aufstellung des LCD-Bildschirms in einer Entfernung bis 5 m: Mit dem verfügbaren Verlängerungskabel kann der LCD-Bildschirm von der Haupteinheit entfernt positioniert werden.
- Drahtlose Bildfreigabe: Der WLAN USB-Adapter ermöglicht die Freigabe von Live-Bildern für andere Kollegen.*
* Unter Verwendung eines empfohlenen WLAN USB-Adapters eines Drittherstellers

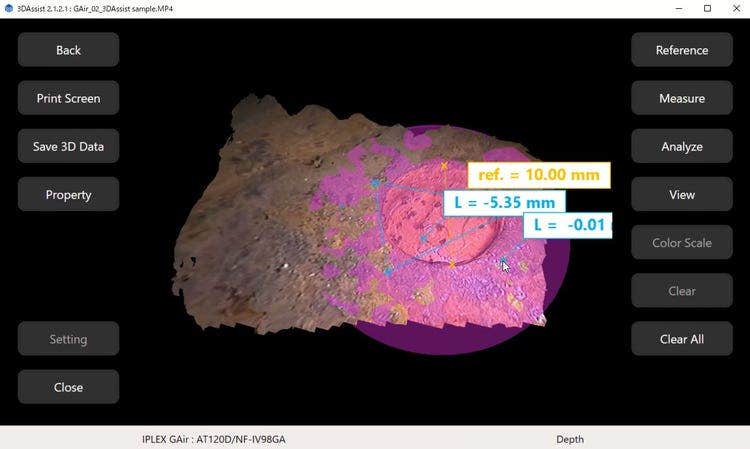

Gesteigerte Prüfpräzision mit integrierter 3D-Analyse
Standard-Adapter in Kombination mit unserer 3DAssist Software ermöglichen erweiterte 3D-Modellierungen und Vergleichsmessungen. Durch diese leistungsstarke Integration wird die Prüfzeit erheblich reduziert und die Prüfqualität gleichzeitig enorm verbessert.
Technische Angaben
EINFÜHRUNGSTEIL
Haupteinheit
(ohne hervorstehende Komponenten)
Kann an einen WLAN USB-Adapter (empfohlen) oder eine Fernbedienung (optional) angeschlossen werden.
100 V bis 240 V, 50/60 Hz (Wechselstromadapter im Lieferumfang enthalten)
Externer Akku (mit Ni-MH-Akku Typ D x8): 9,6 V.
Entspricht dem Baseline-Profil, kompatibel mit Windows Media Player 12
ADAPTERVARIANTEN
*1. Angabe des Betrachtungsabstands bei optimaler Fokussierung.
*2. Der Adapter kann bei der Montage am Einführungsteil in eine Bohrung mit 8,5 mm und 9,9 mm Durchmesser eingesetzt werden.
*3. Angabe der Länge des montierten starren Teils am distalen Ende des Videoskops.
BETRIEBSUMGEBUNG
Im Wasser: 10 °C bis 30 °C
In der Luft: 0 °C bis 48 °C (mit Netzteil)
Bis zu einem Äquivalent von 30 m Tiefe
