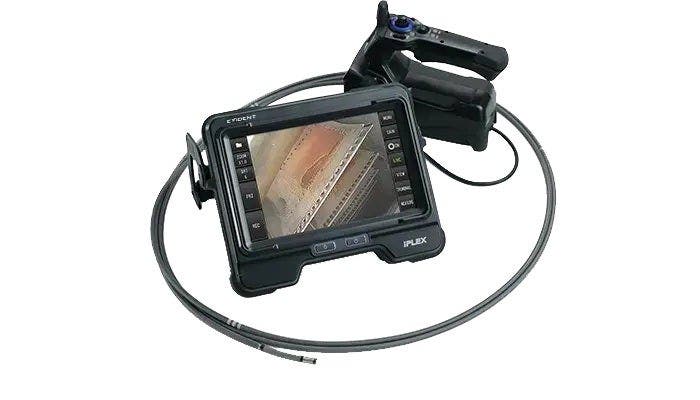

IPLEX GX/GT Videoskope
Mit austauschbaren Einführungsteilen und Lichtquellen, einem 8-Zoll-Touchscreen und anspruchsvollen Bildverarbeitungsfunktionen bieten die IPLEX GX/GT Videoskope eine optimale Kombination aus Vielseitigkeit, Bildverarbeitungsfunktionen und Bedienungsfreundlichkeit.
Das richtige Gerät für die Prüfaufgabe
Mit austauschbaren Einführungsteilen und Lichtquellen, einem 8-Zoll-Touchscreen und anspruchsvollen Bildverarbeitungsfunktionen bietet das IPLEX GX/GT Videoskop eine optimale Kombination aus Vielseitigkeit, Bildverarbeitungsfunktionen und Bedienungsfreundlichkeit.
- Sichtprüfung
- Video-Endoskope
Entfesseln Sie die Kraft von One
IPLEX™ One Videoskop-Lösung
Die 10. Generation des IPLEX Videoskop-Systems, IPLEX One, ist eine einheitliche, softwaregesteuerte Plattform, die es Ihnen ermöglicht, schneller zu arbeiten, mehr zu sehen und immer einen Schritt voraus zu sein. Durch die Kombination bahnbrechender Swoptix 3D-Messtechnologie mit Verbesserungen bei Anzeige und Analyse sowie modularer Skalierbarkeit setzt IPLEX One neue Maßstäbe in der Fernsichtprüfung.
Leistungsstarke Funktionen auf Knopfdruck
- Touchscreen und Schaltflächen sind bedienungsfreundlich
- Frei wählbare Positionierung des Bildschirms
- Helle, klare Bilder mit intelligenter Videoaufnahme
Ein Gerät für viele Aufgaben
- Wechsel zwischen Weißlicht, UV-Licht und Infrarotlicht
- Austauschbare Einführungsteile in verschiedenen Durchmessern und Längen
- Robust für die Arbeit in rauen Umgebungen
Erkennbarer Unterschied
Ein gut ablesbarer 8-Zoll-LCD-Monitor zeigt klare, helle Bilder, sodass Defekte schneller erkannt werden können

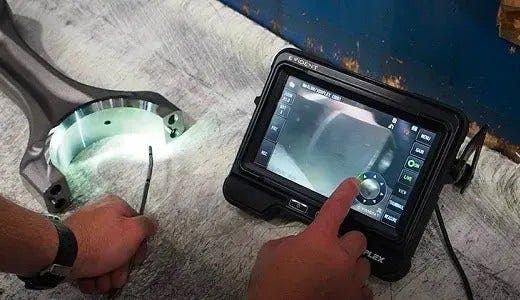

Präzise Bewegungen durch leichtes Berühren
Die reaktionsschnelle TrueFeel Abwinklung ermöglicht die schnelle, präzise Navigation der Spitze des Einführungsteils zur Zielstelle, und die Arretierungsfunktion sorgt dafür, dass sie dort in Position bleibt.
Die Steuerung reagiert auf leichte Berührung und hilft, beim Arbeiten über längere Zeiträume die Ermüdung auf ein Minimum zu reduzieren.

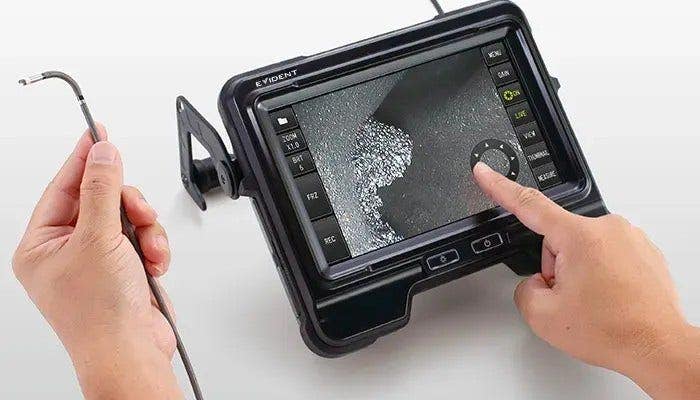

Bequeme Steuerung
Der Monitor ist groß genug, um gleichzeitig Prüfbild und Schaltflächen anzuzeigen. Die meisten Funktionen, einschließlich der Abwinklung, können über den Touchscreen gesteuert werden. Im Vollbildmodus können die meisten wichtigen Funktionen über die Steuereinheit und ihre Bedienelemente gesteuert werden.

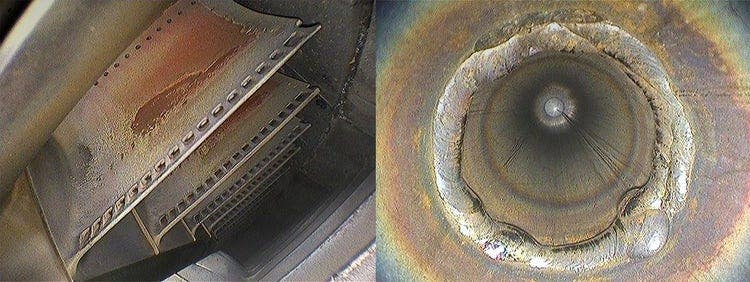

Innovative Bildgebung verbessert die Prüfung
Helle Beleuchtung
Die LED-Lichtquelle des IPLEX GX/GT Videoskops ist 30 % heller als beim Vorgängermodell (IPLEX RX) und erleichtert die Prüfung großer, breiter Räume.
IPLEX RX/RT (Vorgängermodell)
IPLEX GX/GT
IPLEX RX/RT (Vorgängermodell),
IPLEX GX/GT
Gestochen scharfe Bilder
Der Rauschunterdrückungsalgorithmus des Videoskops erleichtert die Lokalisierung von Problemen und Defekten in dunklen Bereichen.
Ruckelfreie Videoaufnahme mit einer Bildfrequenz von 60 F/s
Dank der hohen Bildfrequenz können ruckelfreie Videos aufgezeichnet werden. So werden bei der Aufnahme beweglicher Objekte klare Videos ohne ruckartige Bewegungen erhalten.
IPLEX RX/RT (Vorgängermodell)
IPLEX GX/GT
Markierung

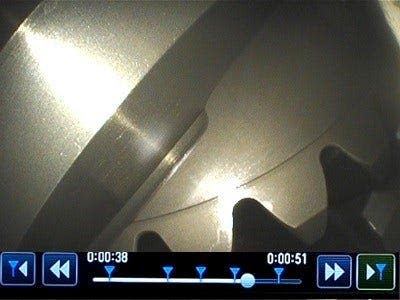

Intelligente Videoaufnahme
Gleichzeitige Aufnahme von Standbildern und Videos
Per Knopfdruck lässt sich während der Videoaufnahme ohne Unterbrechung ein Standbild aufnehmen.
Markierung
Das Hinzufügen von Markierungen spart Zeit bei der Überprüfung von Videos. So lassen sich problematische Stellen schnell finden.
Konstante Videoaufnahme*
Wichtige Prüfungsaufnahmen gehen nicht verloren. Das Videoskop zeichnet automatisch die letzten 30 Minuten der Prüfung auf, auch wenn der Prüfer vergessen hat, die Aufnahmetaste zu drücken. *Nur mit dem IPLEX GX mit optionaler microSDHC-Karte verfügbar
Leistungsstarke Messungen auf Knopfdruck
Das Videoskop ist als Standardfunktion mit einem Werkzeug für Messungen mit Bezugslängen ausgestattet, mit dem die Größe von Objekten mithilfe eines Referenzdefekts bestimmt werden kann. Als zusätzliche optionale Funktionserweiterung können Stereomessungen genutzt werden, um die Objektgröße anhand von präzisen dreidimensionalen Koordinaten zu ermitteln.

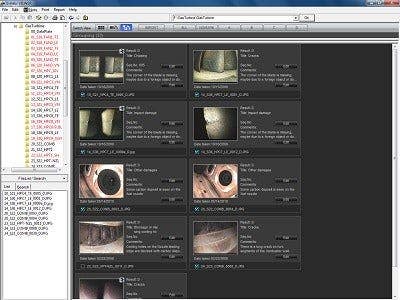

Berichterstellung in Minuten
Der InHelp Softwareassistent für Prüfungen strafft den gesamten Prozess von der Prüfung bis zur Berichterstellung und ermöglicht auf diese Weise eine deutliche Steigerung Ihrer Arbeitseffizienz.
- Auf dem Videoskop: Einrichtung eines benutzerspezifischen Arbeitsablaufs zur Optimierung der Prüfung
- Auf dem PC: Erstellung von Prüfberichten mit frei definierbaren Vorlagen
Sonstige Funktionen
- Widerstandfähiges Einführungsteil mit vier Schichten
- PulsarPic Prozessor zur konstanten Bildoptimierung
- WiDER Technologie zur Bildkontrastanpassung
- Lange (186 min) Nutzung im Akkubetrieb

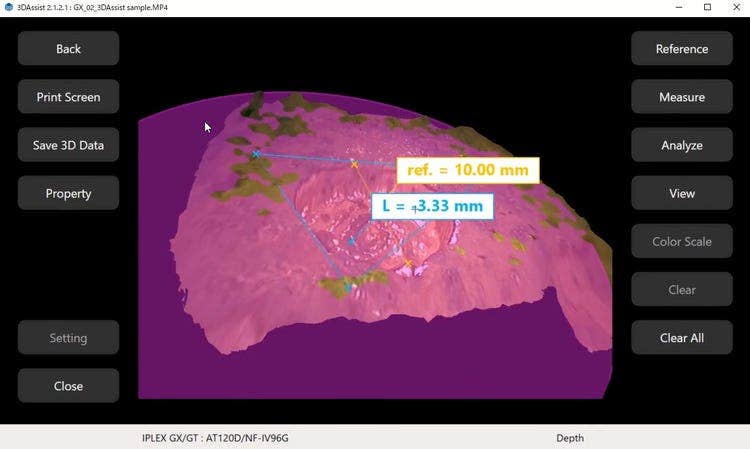

Gesteigerte Prüfpräzision mit integrierter 3D-Analyse
Standard-Adapter in Kombination mit unserer 3DAssist Software ermöglichen erweiterte 3D-Modellierungen und Vergleichsmessungen. Durch diese leistungsstarke Integration wird die Prüfzeit erheblich reduziert und die Prüfqualität gleichzeitig enorm verbessert.
Vielseitig
Austauschbare Einführungsteile und Lichtquellen
Dank der modularen Komponenten kann das Videoskop an die Prüfaufgabe angepasst werden.
Einführungsteile sind mit einem Durchmesser von 4 mm und 6 mm und einer Länge von bis zu 10 m erhältlich. Austauschbare Beleuchtungsmodule ermöglichen einen Wechsel zwischen Weißlicht, UV-Licht und Infrarotlicht.
Einführungsteil
- Durchmesser des Einführungsteils 6,0 mm: Länge 2,0 / 3,5 / 7,5 / 10 m
- Durchmesser des Einführungsteils 4,0 mm: Länge 2,0 / 3,5 m
Lichtquellen
- Weißlicht (Standard): Standardprüfungen
- Ultraviolettes Licht (UV, optional): Erkennung von Haarrissen
- Infrarot-Licht (IR, optional): Erkennung von Objekten in dunklen Bereichen
Die Einführungsteile und Beleuchtungsmodule können am Prüfort schnell und einfach ausgetauscht werden, wodurch sich Standzeiten reduzieren.
Weißlicht
UV-Licht
Einfache Weitergabe von Daten und Zusammenarbeit
Mit dem empfohlenen WLAN-Adapter mit USB-Anschluss können gespeicherte Bilder und Videos sicher und drahtlos vom IPLEX an einen PC gesendet werden, auf dem die IPLEX Desktop Anwendung installiert ist. Die Daten können auch an ein Smartphone oder ein Tablet mit der IPLEX Image Share App übertragen werden. So können die vom Videoskop produzierten Daten leicht mit anderen geteilt werden, um gemeinsam die Diagnose von Problemen durchzuführen.

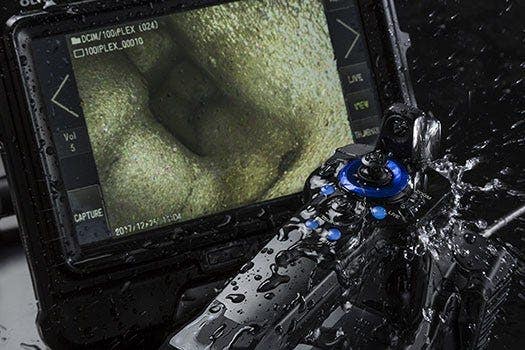

Auf Widerstandsfähigkeit getestet
Erfüllt die Anforderungen der IP65-Schutzart (staub- und wasserdicht) sowie der Tests des US Verteidigungsministeriums (MIL-STD) in folgenden Punkten:
- Fall aus bis zu 1,2 Metern Höhe
- Vibration
- Starker Regen
- Staub
- Hohe Feuchtigkeit
- Salznebel
- Gefrierender Regen
- Elektromagnetische Verträglichkeit
- Explosionsgefährdete Bereiche

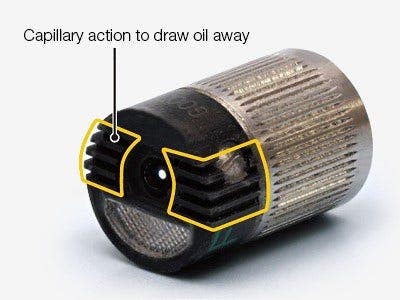

Klare Sicht in öliger Umgebung
Durch die Rillen der ölabweisenden Spitzenadapters wird das Öl durch Kapillarwirkung von der Linse wegtransportiert. So bleiben die Bilder klar und deutlich und die Prüfung muss nicht unterbrochen werden, um Öl von der Linse zu entfernen.
Sonstige Funktionen
- Leuchttasten für die Arbeit bei Dunkelheit
- Warnung vor zu hoher Temperatur
- HDMI-Videoausgang

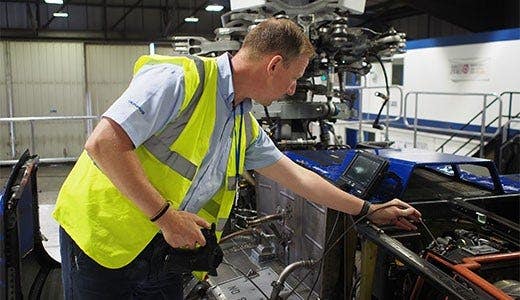

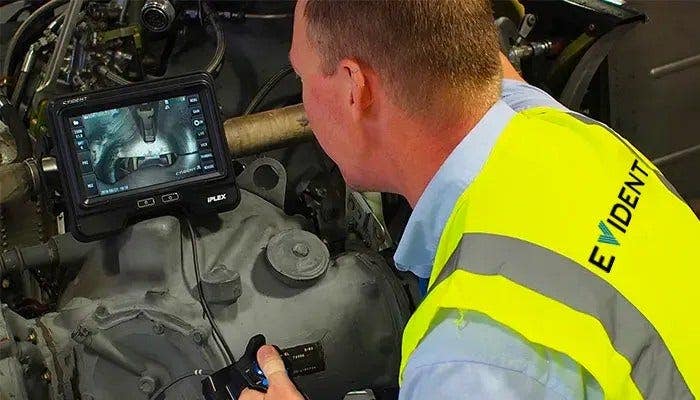

Anwendungsberiche
Technische Angaben
GRUNDFUNKTIONEN
EINFÜHRUNGSTEIL
| Modell-Nr. | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| Einführungsteil | Durchmesser des Einführungsteils | Ø 4,0 mm | Ø 6,0 mm | ||||
| Länge des Einführungsteils | 2,0 m | 3,5 m | 2,0 m | 3,5 m | 7,5 m | 10,0 m | |
| Außenmaterial | Robustes Wolframgeflecht | ||||||
| Flexibilität des Einführungsteils | Einheitliche Steifigkeit | TaperedFlex Einführungsteil mit zunehmender Flexibilität in Richtung des distalen Endes | |||||
| Temperatursensor | 2-stufige Warnanzeige bei zu hoher Temperatur | ||||||
| Abwinklungsabschnitt | Winkel der Abwinklung nach oben/unten/rechts/links |
130° | 150° | 120° | 110° | ||
| Abwinklungsmechanismus | Elektronische TrueFeel Abwinklung des Einführungsteils/Feineinstellungen des Abwinklungsmechanismus über Touchscreen-Menü | ||||||
| Gewicht (ca.) | 0,99 kg | 1,05 kg | 1,06 kg | 1,17 kg | 1,47 kg | 1,66 kg | |
| Abmessungen (B × T × H) | 97 mm × 188 mm × 158 mm (3,8 Zoll × 7,4 Zoll × 6,2 Zoll) (ohne hervorstehende Komponenten) | ||||||
| Beleuchtung | LED-Beleuchtung | ||||||
HAUPTEINHEIT
| Modell-Nr. | IPLEX GX (IV9000G) | IPLEX GT (IV9000G) | |
| Gewicht (mit Akku) | 1,77 kg | ||
| Abmessungen (B × T × H) | 241 mm × 190 mm × 70 mm (9,5 Zoll × 7,5 Zoll × 2,8 Zoll) (ohne hervorstehende Komponenten) | ||
| Abmessungen des Tragekoffers | 375 mm × 525 mm × 243 mm (14,8 Zoll × 20,7 Zoll × 9,6 Zoll) (Entspricht der Handgepäckgröße der meisten Fluglinien) | ||
| Bildschirm | 8-Zoll-LCD-Bildschirm (WVGA) mit kapazitivem Touchscreen, einstellbarer LCD-Hintergrundbeleuchtung in 5 Stufen | ||
| Stromversorgung | Netzstrom | 100 V bis 240 V, 50/60 Hz (Netzteil im Lieferumfang enthalten) | |
| Akku | Nennspannung ca. 10,8 V (Akku im Lieferumfang enthalten) Betriebsdauer des Akkus: ca. 186 Minuten |
||
| Standard-Videoausgang | HDMI | Typ A HDMI 1.4 | |
| Kopfhörer (Mikrofon-Eingang/Audio-Ausgang) | Ø 3,5 mm Mini-Klinkenbuchse CTIA | ||
| Drahtloses Live-Streaming | Anschluss am USB-Anschluss Typ A mit dem empfohlenen WLAN USB-Adapter; verfügbar für iOS-Geräte über die IPLEX Image Share App | ||
| Drahtlose Dateiübertragung | Mit empfohlenem WLAN USB-Adapter im USB-Anschluss (Typ A; verfügbar für PCs über die IPLEX Desktop App | ||
| Austauschbarkeit der Einführungsteileinheit | Erhältlich für alle Einführungsteilmodellkombinationen | Erhältlich für das gleiche Einführungsteilmodell | |
SOFTWAREFUNKTIONEN
| Bildfunktionen | Digitalzoom 5-fach, 16-stufige Helligkeitsregelung | |
| Verstärkungsregelung | 4-stufige Verstärkungseinstellung (manuell, automatisch, Wider1, Wider2) |
Auto |
| Dynamische Rauschunterdrückung | Verfügbar | - |
| Schärfeneinstellung | 4-stufige Schärfeneinstellung | - |
| Sättigungseinstellung | 3 Modi zur Einstellung der Farbsättigung (monoton, natürlich, lebhaft) |
- |
| Anzeigetextoptionen | Titelanzeige, 30 Zeichen | |
| Textnotizoptionen | Titelanzeige 30 Zeichen, Markierung, Freihandzeichnung | - |
| Bildanzeigefunktionen | Live-Bild kann von rechts nach links und von oben nach unten invertiert sowie um 180 Grad gedreht werden | |
AUFZEICHNUNGSVERWALTUNGSFUNKTIONEN
| Aufzeichnungsmedien | Normal | SDHC (SDHC im Lieferumfang enthalten) | |
| Konstante Videoaufnahme | microSDHC (unter Verwendung der empfohlenen Teile; konstante Videoaufnahme auf ON schalten) | - | |
| Interner Speicher | Verfügbar (nur Standbildaufnahmen werden aufgezeichnet) | - | |
| Overlay | Zoom, Helligkeit, Datum/Zeit, Titel, Spitzenadapter, Evident Logo und Systemeinstellungen | ||
| Vorschaubild | Aufgezeichnete Bilder können in einem Vorschaubild angezeigt werden | ||
| Standbildaufnahme | Auflösung | H768 × V576 (Pixel) | |
| Aufzeichnungsformat | Komprimiertes JPEG-Format | ||
| Videoaufnahme | Auflösung | H768 × V576 (Pixel) | |
| Aufzeichnungsformat | MPEG 4 AVC/H.264 Entspricht dem Baseline-Profil; kompatibel mit Windows Media Player 12 |
||
| Bildfrequenz | 60 F/s / 30 F/s | ||
MESSFUNKTIONEN
STEREOMESSFUNKTIONEN
BETRIEBSUMGEBUNG
| Betriebstemperatur | Einführungsteil | In Luft: -25 ℃ bis 100 ℃; In Wasser: 10 ℃ bis 30 ℃ |
| Sonstige Teile | In Luft: -10 ℃ bis 40 ℃ (mit Akku) | |
| In Luft: 0 ℃ bis 40 ℃ (mit Netzteil und Akkuladung) | ||
| Relative Luftfeuchtigkeit | Alle Teile | 15 bis 90 % |
| Flüssigkeitsbeständigkeit | Alle Teile | Betriebsfähig bei Kontakt mit Maschinenöl, Leichtöl oder 5%iger Salzlösung |
| Staubgeschützt und wasserdicht |
Einführungsteil | Betriebsfähig unter Wasser mit montiertem Spitzenadapter Nicht betriebsfähig unter Wasser mit Stereo-Spitzenadaptern Serie IV94 – bis zum Äquivalent von 3,5 m Tiefe Serie IV96 – bis zum Äquivalent von 10 m Tiefe |
| Sonstige Teile | IP65; nicht betriebsfähig unter Wasser (Akkuabdeckung und andere Öffnungen müssen geschlossen sein) |
KONFORMITÄT MIT MIL-STD
Die Funktionsfähigkeit unter Umgebungsbedingungen entspricht den Standards MIL-STD-810F/G und MIL-STD-461G.
In keinem Fall wird Gewähr für Schadenfreiheit übernommen. Nähere Einzelheiten erfahren Sie von Ihrem Evident Vertriebsmitarbeiter.
SPEZIFIKATIONEN DER SPITZENADAPTER
4,0 mm Spitzenadapter
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Optisches System | Blickfeld | 80° | 120° | 120° | 100° | 100° |
| Blickrichtung | Direktsicht | Seitsicht | ||||
| Schärfentiefe *2 | 35 mm bis ∞ | 2 bis 200 mm | 17 mm bis ∞ | 2 bis 15 mm | 8 mm bis ∞ | |
| Distales Ende | Außendurchmesser *3 | Ø 4,0 mm | ||||
| Distales Ende *4 | 19,0 mm | 21,7 mm | ||||
| Ölabweisende Bauweise | Verfügbar |
|
||||
6,0 mm Spitzenadapter
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Optisches System | Blickfeld | 40° | 80° | 80° | 120° | 120° |
| Blickrichtung | Direktsicht | |||||
| Schärfentiefe *2 | 200 mm bis ∞ | 9 mm bis ∞ | 35 mm bis ∞ | 2 bis 200 mm | 19 mm bis ∞ | |
| Distales Ende | Außendurchmesser *3 | Ø 6,0 mm | ||||
| Distales Ende *4 | 18,4 mm | 18,9 mm | 18,8 mm | 18,9 mm | 18,8 mm | |
| Ölabweisende Bauweise | Verfügbar | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Optisches System | Blickfeld | 80° | 120° | 120° | 220° | 100°/100° |
| Blickrichtung | Seitsicht | Direktsicht | Direktsicht/Seitansicht | |||
| Schärfentiefe *2 | 15 mm bis ∞ | 1 bis 25 mm | 3 mm bis ∞ | 1,6 mm bis ∞ | 2,0 mm bis ∞ | |
| Distales Ende | Außendurchmesser *3 | Ø 6,0 mm | Ø 8,4 mm | Ø 6,0 mm | ||
| Distales Ende *4 | 24,2 mm | 21,1 mm | 29,5 mm | |||
| Ölabweisende Bauweise |
|
|||||
Stereo-Spitzenadapter (4,0 mm und 6,0 mm)
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Optisches System | Blickfeld | 50°/50° | 60°/60° | ||
| Blickrichtung | Direktsicht | Seitsicht | Direktsicht | Seitsicht | |
| Schärfentiefe *2 | 5 mm bis ∞ | 4 mm bis ∞ | 5 mm bis ∞ | 4 mm bis ∞ | |
| Distales Ende | Außendurchmesser *3 | Ø 4,0 mm | Ø 6,0 mm | ||
| Distales Ende *4 | 24,3 mm | 28,4 mm | 24,9 mm | 31,3 mm | |
*1. Upgrade für optionale Funktion.
*2. Angabe des Betrachtungsabstands bei optimaler Fokussierung.
*3. Der Adapter kann in eine Öffnung mit einem Durchmesser von 4,0 mm, 6,0 mm und 8,4 mm eingesetzt werden, wenn er am Einführungsteil angebracht ist.
*4. Angabe der Länge des montierten starren Teils am distalen Ende des Einführungsteils.
