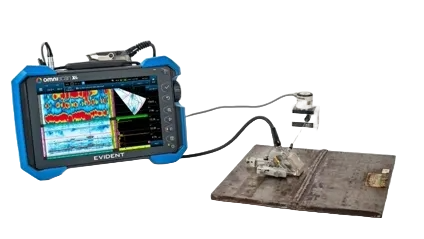

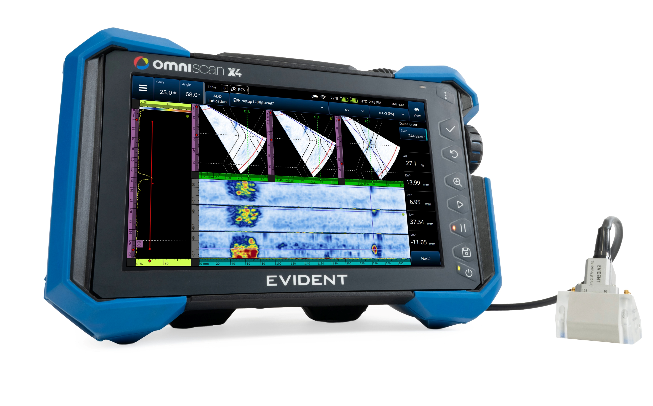

Detector de defectos por ultrasonido multielemento (Phased Array) OmniScan™ X4
Detecte e interprete defectos complejos, e identifique daños en una etapa temprana gracias al portátil y sobre todo potente detector de defectos multitecnológico OmniScan™ X4. Saque provecho de su versátil tecnología Phased Array (PA), de su TFM más rápido, de su innovador PCI y del eficiente conjunto TFM/PCI para ejecutar inspecciones rápidas y fiables de soldaduras y componentes.
-
Software Downloads:

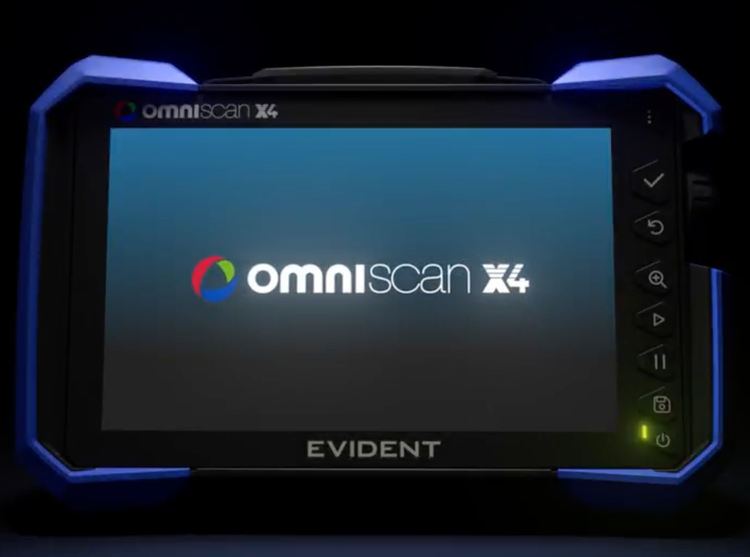

OmniScan X4 - Inspección de espesor y defectos
Amplíe las capacidades de su aplicación con OmniScan X4 128:128PR*
Afronte desafíos más complejos con confianza mientras mantiene su equipo liviano y listo para el campo.
- La flexibilidad para desarrollar nuevas aplicaciones PAUT que requieren emisores de pulsos de 128 elementos.
- Potencia total de 128:128 en el mismo diseño compacto, portátil
y duradero. - Un camino de actualización para su OmniScan X4 64:128PR existente: No es necesario un reemplazo completo.
- Funcionalidad de focalización y orientación del haz mejorada.
- Superar la limitación de 64 elementos para sondas lineales.
*Patente pendiente
Lo que usan los expertos
Una solución portátil pero potente: la velocidad y versatilidad de la serie multitecnología OmniScan™ X4 aumentan su productividad y refuerzan la confianza en sus evaluaciones. Aproveche sus avanzadas capacidades de matriz en fase, el eficiente método de enfoque total (TFM) y la innovadora técnica de imágenes de coherencia de fase (PCI) para detectar e interpretar fallas difíciles y asegurar la integridad de sus activos mediante la detección temprana de daños.
Rendimiento comprobado, confianza garantizada.

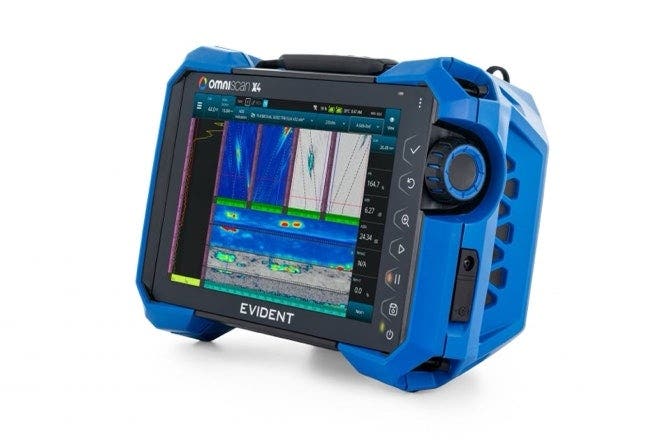

Cada unidad OmniScan X4 es una completa caja de herramientas de inspección multitecnológica, permitiéndole aprovechar múltiples técnicas de ensayo ultrasónico. Aproveche sus capacidades de detección y medición para identificar y evaluar con precisión la gravedad de los daños antes de que se vuelvan críticos, protegiendo soldaduras, componentes y activos más susceptibles a agrietamiento o corrosión.

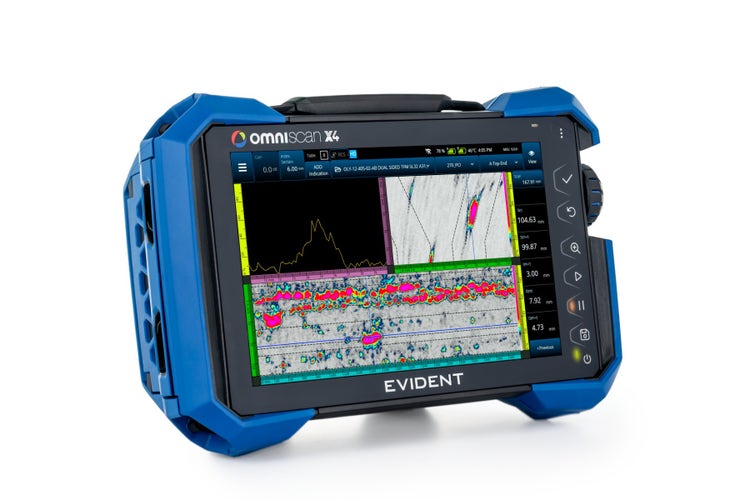

Inspeccione con certeza utilizando PCI
Elimine la incertidumbre gracias a la capacidad de la imagenología por coherencia de fase (PCI) para detectar y resaltar defectos tradicionalmente difíciles de identificar, incluidas las fisuras tipo gancho y el agrietamiento por corrosión bajo tensión (SCC). Utilice PCI para distinguir claramente defectos individuales en colonias de grietas finas y caracterizarlos con certeza.
Hasta 3 veces más rápida tasa de adquisición de TFM
Obtenga imágenes TFM nítidas a velocidades de adquisición hasta tres veces más rápidas* que el modelo anterior (X3 64) gracias a la mayor potencia de procesamiento de la serie OmniScan X4. Aproveche la mayor velocidad y la capacidad de 128 elementos de las unidades OmniScan X4 64:128PR y 128:128PR para realizar inspecciones TFM con capacidades de enfoque extendidas.
*Alcanzar esta velocidad depende de la configuración y del empleo de disparo esparcido. Solicite más información.
Obtenga información al instante y elimine las ineficiencias
El doble de confianza con Twin TFM y PCI
Aproveche los atributos individuales de PCI y TFM para investigar exhaustivamente el volumen de las soldaduras desde ambos lados al mismo tiempo. Utilice dos sondas para escanear la soldadura en una sola pasada, mostrando los resultados de TFM y PCI para comparar, medir y confirmar su caracterización de las indicaciones con eficiencia y precisión.
Diseñado para la velocidad y la simplicidad
Realizar pruebas de arreglo en fases, TOFD, TFM y PCI es sencillo e intuitivo en la serie OmniScan X4. Inspectores de cualquier nivel de experiencia pueden aprovechar estas técnicas con mayor eficiencia y más confianza utilizando el sencillo plan de escaneo paso a paso y los ajustes preestablecidos de la aplicación.

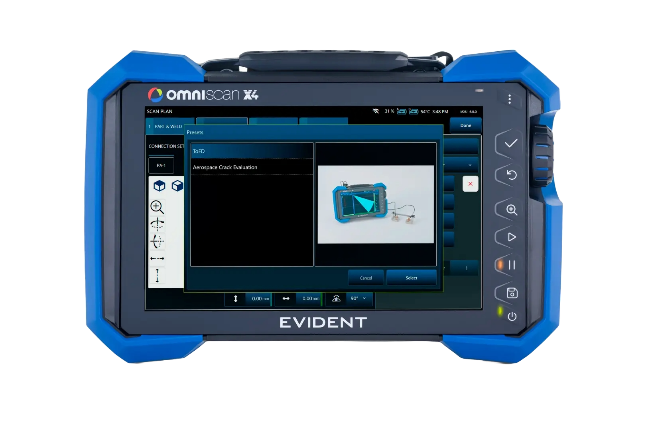

Ajustes preestablecidos de la aplicación
Mejorar la curva de aprendizaje e incrementar la confiabilidad y la consistencia de las inspecciones entre operadores con los ajustes preestablecidos de la aplicación OmniScan X4. Incluso los usuarios de bajo nivel y los nuevos usuarios pueden producir una configuración PA o PCI óptima en cuestión de minutos.
Con opciones para inspecciones de corrosión y de materiales compuestos, estos parámetros preprogramados simplifican la configuración de escaneos utilizando los escáneres HydroFORM™, FlexoFORM™ y RollerFORM™, y además puede ajustar los parámetros según lo necesite.
Facilite las configuraciones complejas

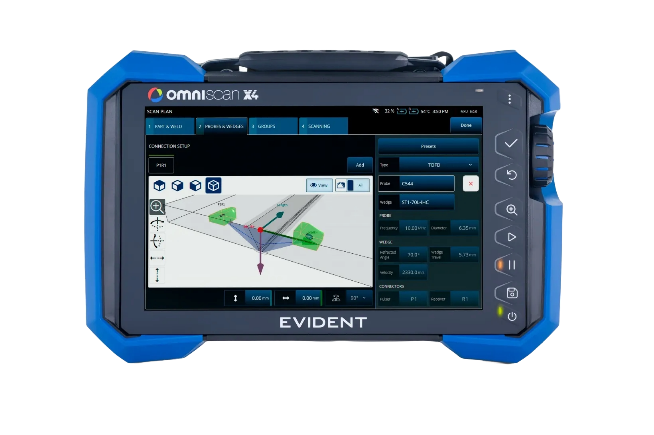

Los gráficos 3D intuitivos paso a paso del plan de escaneo OmniScan X4 facilitan la configuración de sus inspecciones, desde las más básicas hasta las más complejas.
Al configurar su plan de escaneo raster, los ejes de escaneo pueden recibir nombres personalizados y puede crear un punto de referencia (datum) relativo al activo. Estas referencias reales, así como la corrección de la orientación verdadera, facilitan en gran medida la creación de una representación esquemática intuitiva de los datos de inspección para su informe.
Aplicaciones
Elija el modelo adecuado para su aplicación
Cada modelo de la serie OmniScan X4 tiene la capacidad de accionar sondas con una determinada cantidad de elementos, ofreciendo distintas capacidades de enfoque para diferentes materiales y espesores. A continuación se presenta una descripción general de los tipos de aplicaciones que los cuatro modelos realizan con mayor eficacia. Contáctenos o contacte a su representante de Evident para obtener más detalles.
| 16:64PR | 16:128PR | 32:128PR | 64:128PR | 128:128PR |
|
Se destaca en las siguientes aplicaciones:
|
Excelente modelo de gama media para:
|
Facilita la inspección de soldaduras de alta productividad, incluso en materiales de grano grueso:
|
Inspección de soldadura de mayor productividad en materiales más gruesos y de grano grueso:
|
Todo lo incluido en el modelo 64:128PR más:
|
Soluciones integrales de END
Para satisfacer las necesidades de su aplicación, Evident ofrece soluciones completas que incluyen sondas y cuñas, escáneres y software para complementar su unidad OmniScan X4. Descubra nuestra gama de soluciones de equipos para estas aplicaciones.
Soluciones HTHA
Soluciones para la corrosión
Soluciones para soldadura
Soluciones de inspección HTHA

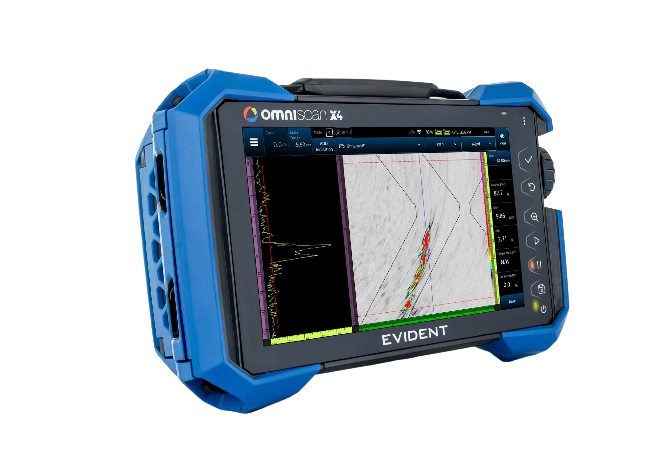

Detector de fallas OmniScan™ X4 de arreglo en fase con TFM y PCI
Detectar y caracterizar grietas HTHA más pequeñas
La detección temprana y confiable de HTHA es tan desafiante que a menudo se utilizan múltiples métodos de inspección de manera conjunta para maximizar la probabilidad de detección. La técnica de difracción de tiempo de vuelo (TOFD), junto con el arreglo en fase enfocado (PA) y el método de enfoque total (TFM), en especial cuando se usan sondas Dual Linear Array™ (DLA), han demostrado ser técnicas de inspección particularmente eficaces para esta aplicación.
El detector de fallas OmniScan™ X4 admite plenamente estos métodos, así como la innovadora modalidad de imágenes por coherencia de fase (PCI), que mejora la detección de pequeñas fallas y puntas de grietas. Los instrumentos OmniScan X4 también ofrecen una variedad de herramientas de software integradas para facilitar la configuración y el flujo de trabajo de análisis.
- Configuración integrada de sonda DLA y configuración de escáner
- Imágenes TFM de alta resolución (hasta 1024 × 1024 puntos)
- Herramientas de software para optimizar el proceso de inspección TFM, desde la configuración hasta el análisis (plan de escaneo con modelo AIM, TCG automático, disparo por patrones dispersos, ajuste de ganancia suave y control deslizante de paleta, envolvente TFM en vivo y filtros de imagen, compuertas y alarmas)
- Apertura TFM de 64 elementos y apertura TFM extendida de 128 elementos (modelos OmniScan X4 64:128PR y 128:128PR)
- Imágenes por coherencia de fase para mejorar pequeños defectos y extremos de grietas (todas las unidades OmniScan X4)
- Adquirir hasta 8 grupos TOFD y de arreglo en fase simultáneamente para una detección eficiente
- Adquirir y mostrar hasta 4 grupos TFM y PCI simultáneamente
- Imágenes de ondas planas (PWI) disponible con TFM y PCI (utilizando la unidad OmniScan X4 con sondas de matriz lineal)

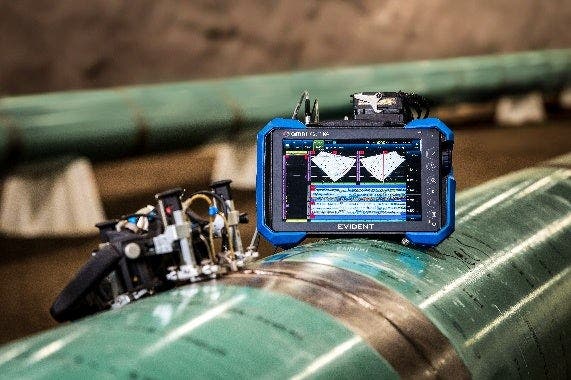

Soluciones de soldadura
Detector de fallas por arreglo en fase OmniScan™ X4
Aproveche al máximo su inspección
El detector de fallas Omniscan X4 es una completa caja de herramientas multitecnológica, equipada con herramientas para la configuración, la obtención de imágenes y el análisis que facilitan la inspección de soldaduras.
- Haz tu configuración completa utilizando el plan de escaneo intuitivo integrado sin tener que usar una PC.
- Calibración rápida mejorada
- Resolución de imagen mejorada y representación geométricamente correcta de fallas con imágenes mediante el método de enfoque total multigrupo (TFM) y la imagen de coherencia de fase (PCI)

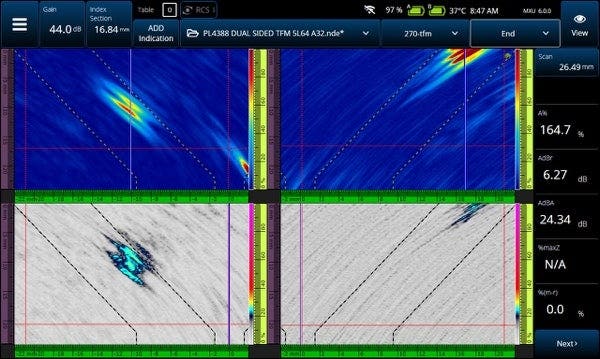

- TFM/PCI doble imagina el volumen de las soldaduras desde ambos lados, utilizando dos sondas, mostrando datos TFM y PCI simultáneamente en la pantalla.
- La configuración PR estándar habilita el uso de aperturas más grandes en sondas de doble arreglo (hasta una apertura TFM extendida de 128 elementos con el modelo 64:128PR o 128:128PR).

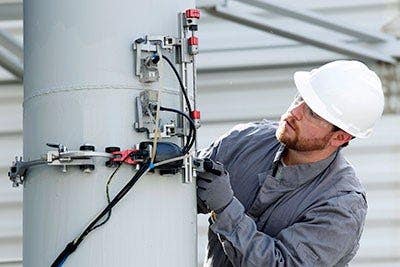

El detector de fallas OmniScan X4 se destaca en una amplia gama de aplicaciones de inspección de soldadura, que incluyen:

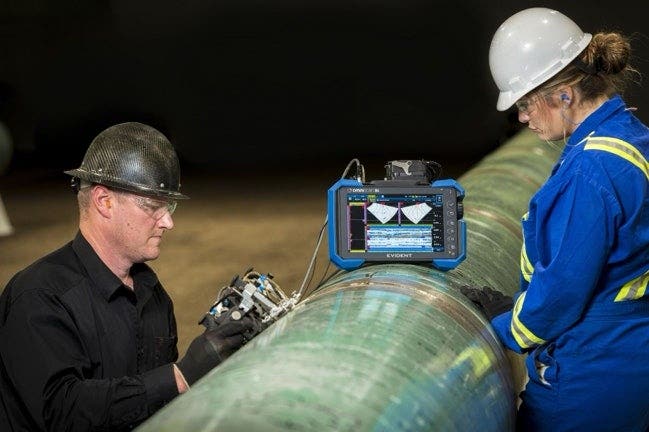

- Soldadura en servicio y construcción
- Recipientes a presión
- Tuberías de proceso
- Tubos de caldera
- Tubería
- Torre eólica
- Construcción estructural
- Aleaciones resistentes a la corrosión y materiales revestidos (aleaciones austeníticas, de níquel y otros materiales de grano grueso)
Combinar técnicas para una cobertura completa de soldadura y mayor eficiencia
Ya sea que utilice métodos de escaneo automatizados, semiautomatizados o manuales, el detector de defectos OmniScan X4 es compatible con muchas técnicas de ultrasonido. En algunos casos, puede combinar múltiples técnicas en un mismo escaneo para mejorar la probabilidad de detección y facilitar la identificación y dimensionamiento de las indicaciones.

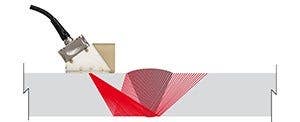

Pulso-eco de matriz en fase
Ultrasonido convencional

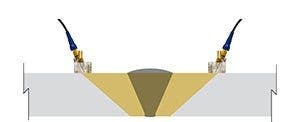

Difracción por tiempo de vuelo
Onda longitudinal de transmisión-recepción (TRL)

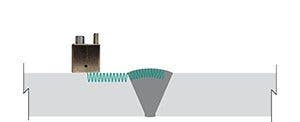

Onda superficial

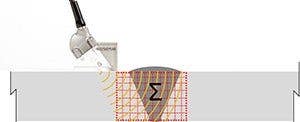

Método de enfoque total (TFM), formación de imágenes por coherencia de fase (PCI) y formación de imágenes por onda plana (PWI)

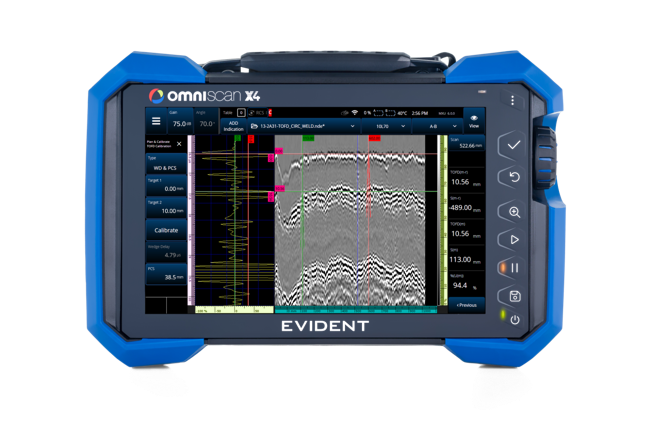

Experiencia TOFD mejorada
La interfaz TOFD simplificada reduce la cantidad de pasos necesarios para la adquisición y el análisis. El menú único de calibración TOFD garantiza que todos los controles necesarios sean fácilmente accesibles.
Herramientas de gestión y análisis de datos para la inspección de soldaduras
- La vista de lado a lado en el software OmniPC ™ le permite escanear un lado de la soldadura y compararlo con el otro lado en la misma pantalla, lo que facilita la caracterización de las indicaciones.
- La barra de herramientas principal del software OmniPC brinda acceso instantáneo a los controles más utilizados durante el análisis.
Diseñado para entornos exigentes
- Imágenes claras y brillantes en una pantalla WXGA de 10,6 pulgadas
- Pantalla táctil sensible incluso al usar guantes, trabajar con acoplador o usarla bajo la lluvia.
- Certificado IP65, resistente al polvo y al agua, y probado contra caídas
- Compatible con divisores de sonda Evident y accesorios Evident

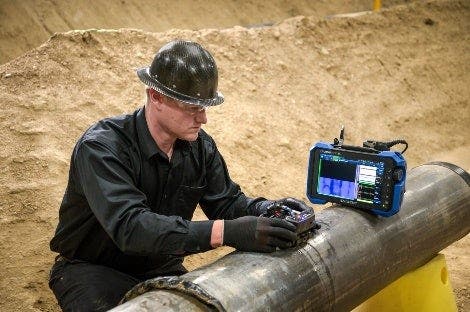

Soluciones para la corrosión

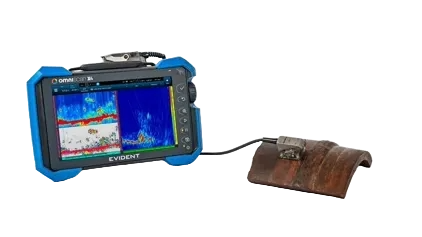

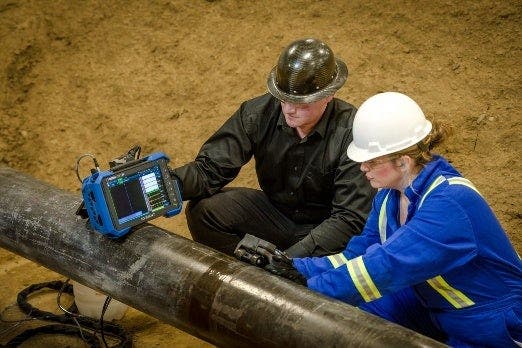

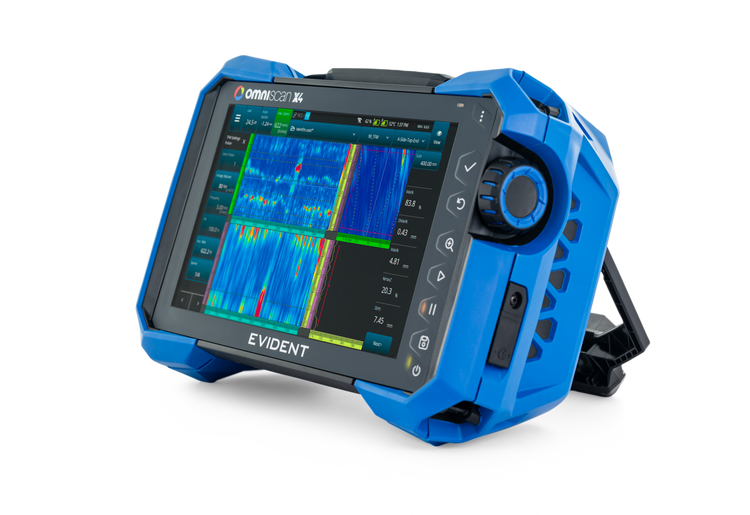

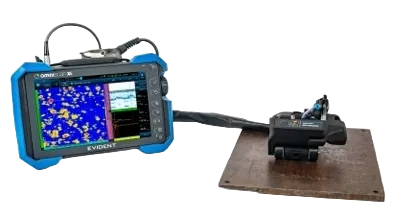

OmniScan™ X4 Detector de defectos: Inspección de corrosión sin complicaciones
La tecnología Phased Array para la inspección de corrosión ofrece muchos beneficios, incluida una excelente cobertura y resolución. Pero dominar las técnicas de Phased Array puede ser un desafío. El detector de fallas X4 combina una funcionalidad avanzada con un software cuidadosamente diseñado y menús simplificados para que pueda obtener datos precisos con menos complicaciones.
- Herramientas avanzadas como el método de enfoque total (TFM) y la obtención de imágenes por coherencia de fase (PCI) facilitan la detección de corrosión y otros mecanismos de daño difíciles, como HTHA y HIC.
- Imágenes PCI y TFM con una apertura de hasta 64 elementos para excelente resolución con configuración mínima
- Más fácil de usar para cualquier nivel de operador
- Configurar planes de escaneo sofisticados, incluyendo el escáner HydroFORM™ o el escáner FlexoFORM™, es mucho más fácil gracias a los ajustes preestablecidos de la aplicación para la corrosión.
Capacidad para manejar archivos de gran tamaño, lo que permite una transferencia de datos más rápida y escaneos sin interrupciones.
El gran tamaño de archivo de 25 GB le permite cubrir hasta un área de 13 m2 (140 ft2) en un solo archivo y realizar un escaneo circunferencial completo en tuberías de gran tamaño.
Diseñado para entornos exigentes
- Imágenes altamente visibles en una pantalla WXGA de 10,6 pulgadas
- Pantalla táctil sensible incluso al usar guantes, trabajar con acoplador o usarla bajo la lluvia.
- Certificación IP65 resistente al polvo y al agua
- Opera en un rango de temperatura de -10 °C a 45 °C (14 °F a 113 °F) sin comprometer la certificación IP65
Software a bordo
Diseñado para evolucionar
Desate su potencial de inspección con la última actualización de MXU
Cada vez que actualiza el software integrado de su OmniScan X4 (MXU), obtiene nuevas funciones que amplían sus capacidades y facilitan su trabajo, sin tener que reinvertir.
Nuestras actualizaciones trimestrales gratuitas de MXU le permiten estar a la vanguardia de los avances técnicos y tecnológicos en el sector de END en rápida evolución.

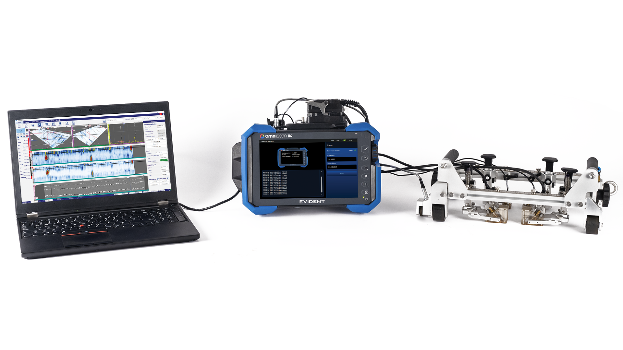

OmniScan Black Box App
Agilice su proceso
Al instalar la aplicación OmniScan Black Box en su unidad OmniScan X4, podrá controlarla de forma remota utilizando software de adquisición de datos, que incluye:
Combinar las herramientas de análisis avanzadas del software WeldSight o AeroView con la unidad portátil OmniScan X4 alimentada por batería ayuda a agilizar su flujo de trabajo y aumentar su productividad.
Para agilizar su proceso de inspección, descargue la última versión de la aplicación OmniScan Black Box en cualquier unidad OmniScan X4 con 128 canales de recepción (modelos que terminan en :128PR). Descargar o actualizar la aplicación es gratis.
También necesitará instalar nuestra herramienta de configuración en su PC para controlar la unidad OmniScan X4 utilizando el software WeldSight o AeroView.
Interfaz de programación de aplicaciones de dispositivos NDT (API)
La comunicación entre el software que controla la unidad OmniScan X4 y la aplicación Black Box utiliza el protocolo NDT Device API desarrollado por Evident. Se trata de un lenguaje de programación abierto que puede utilizar para integrar un OmniScan X4 en su ecosistema de inspección. Para solicitar información sobre el uso de la API del dispositivo NDT para implementar una configuración OmniScan X4 controlada remotamente, comuníquese con nosotros o con su representante de Evident para obtener más detalles.
Domine sus datos FMC
¿Está interesado en experimentar con datos FMC para desarrollar aplicaciones avanzadas e innovadoras? Con los modelos OmniScan X4 64:128PR o 128:128PR controlados por una computadora* a través de la aplicación Black Box, puede adquirir los A-scans elementales de sus datos FMC almacenados. Utilice estos datos sin procesar para reconstruir imágenes TFM u otros métodos de reconstrucción de imágenes.
Contáctenos o contacte a su representante de ventas local para obtener más información.
*Tenga en cuenta que su computadora debe estar ejecutando un programa capaz de procesar datos FMC en bruto.
OmniPC 6

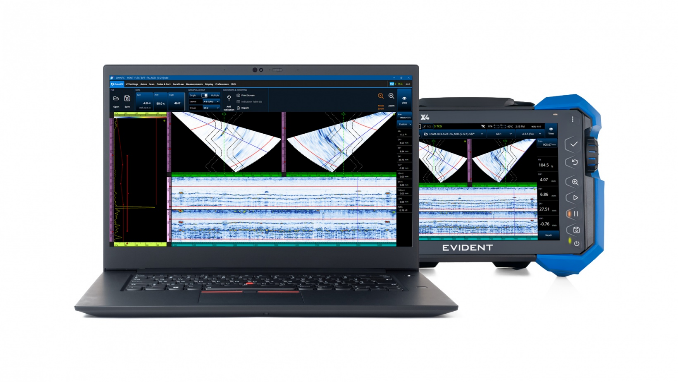

Software de análisis de datos OmniPC™ 6
Nuestro software gratuito complementario de análisis de datos OmniScan para computadoras está diseñado para satisfacer la mayoría de las necesidades básicas de análisis por arreglo en fases, TOFD y TFM.
Ventajas clave del software OmniPC 6
Las características fáciles de usar y flexibles de OmniPC 6 incluyen:
- La interfaz de usuario familiar de OmniScan facilita la curva de aprendizaje.
- Los accesos directos facilitan y agilizan la navegación.
- Se pueden abrir varias sesiones en una computadora para aumentar la eficiencia.
- La adquisición de datos puede ser reproducida, y usted puede ajustar la Ganancia, aplicar el 80% automático y deslizar los cursores de datos en cualquier momento.
- La inclinación, el desplazamiento de escaneo y el desplazamiento de índice se pueden ajustar durante el análisis para mejorar la precisión.
- Utilice la puerta en profundidad real o ruta de sonido, o cambie la paleta de zoom para localizar indicaciones más rápido.
- Inspecciones de corrosión: Las puertas A, B e I están disponibles con diferentes listas de lecturas.
- Inspecciones TOFD: Recalibre el retardo de cuña y el PCS en sus archivos TOFD, y sincronice y elimine la onda lateral cuando sea necesario.
- Se ofrecen diferentes opciones de exportación de datos para adaptarse a sus necesidades de informes.
Herramientas flexibles para facilitar el análisis de datos PAUT y TOFD
Software compatible para configuración y análisis
Aproveche nuestra gama de software compatible para PC para simplificar su flujo de trabajo de inspección, optimizar su análisis de datos y generar informes conformes a la normativa.
Utilizando todas las herramientas familiares que ofrece la unidad OmniScan X4, cree su plan de escaneo en una PC y administre sus inspecciones con más flexibilidad y eficiencia.
Realice análisis avanzados de los datos de inspección de soldadura de OmniScan X4. Utilice la aplicación WeldSight Remote Connect para controlar de forma remota las inspecciones por arreglo en fase desde su PC con WeldSight.
El software AeroView está optimizado con diseños y herramientas personalizados para facilitar el análisis de datos aeroespaciales y de aviación conforme a normativas. Utilice la aplicación OmniScan X4 Black Box para controlar de forma remota la inspección por arreglo en fase desde su PC de inspección AeroView.
Corrija los errores cometidos durante la adquisición
La inclinación, el desplazamiento de escaneo y el desplazamiento de índice del software OmniPC se pueden ajustar durante el análisis posterior a la inspección para mejorar la precisión de los datos y evitar una nueva adquisición.
Puertas ajustables y lecturas dinámicas
Las puertas A, B e I están disponibles con varias listas de lecturas (para inspecciones de corrosión).
Reproducir la adquisición
En cualquier momento, ajuste la ganancia, aplique el Auto 80% y deslice los cursores de datos.
Identifique indicaciones con facilidad
Utilice la puerta en profundidad real o ruta de sonido, o cambie la paleta de zoom para localizar indicaciones más rápido.
Recalibración de TOFD
Recalibrar el retardo de cuña y el PCS en archivos de TOFD. Sincronice y elimine la onda lateral según sea necesario.
Extraiga y exporte fácilmente datos para informes.
Hay diferentes opciones de exportación disponibles para satisfacer sus necesidades de informes.

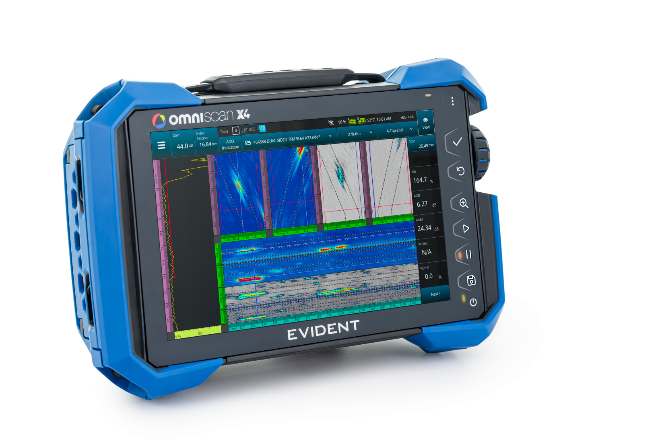

Especificaciones
Las especificaciones se indican para todos los modelos, a menos que se indique lo contrario.
General y carcasa
| Tamaño | 335 mm × 221 mm × 151 mm (13,2 pulg. × 8,7 pulg. × 5,9 pulg.) |
| Peso |
5,7 kg (con 1 batería) para el modelo 16:64PR 5,9 kg (con 1 batería) para los modelos 16:128PR, 32:128PR, 64:128PR y 128:128PR* |
| Almacenamiento a bordo | Almacenamiento SSD interno de 1 TB. Tamaño máximo de archivo individual: 25 GB Almacenamiento ampliable mediante unidad USB externa |
| Dispositivos de almacenamiento | Tarjetas SDHC y SDXC, o la mayoría de los dispositivos de almacenamiento USB estándar |
| Inalámbrico | Wi-Fi® 6E y Bluetooth® 5.3 integrados |
| Conectores PAUT | 1 conector PA, 2 canales UT (2 conectores P/R por canal) |
| Configuraciones y grupos disponibles |
OmniScan X4A – 128:128PR: 8 grupos OmniScan X4A – 64:128PR: 8 grupos OmniScan X4A – 32:128PR: 8 grupos OmniScan X4A – 16:128PR: 8 grupos OmniScan X4B – 16:64PR: 2 grupos (PA, UT o TFM) o una configuración específica de 2 grupos PA + 1 TOFD |
| Ensayo de caída | Probado contra caídas según MIL-STD-810G |
| Grado de protección IP | Certificado IP65 (completamente protegido contra polvo y chorros de agua desde todas las direcciones (boquilla de 6,3 mm)) |
| Pantalla | LCD TFT de 269 mm (10,6 pulg.) con pantalla táctil resistiva, 1280 × 768 píxeles |
| Batería | Incluye 2 baterías de iones de litio intercambiables en caliente, 87 Wh cada una. |
| Duración de la batería | Mínimo de 5 horas (utilizando parámetros de configuración estándar ISO18563) |
| Temperatura de funcionamiento | −−10 a 45 °C (14 °F a 113 °F) |
| Temperatura de almacenamiento |
−−20 °C a 60 °C (−−4 °F a 140 °F) (con la batería instalada) −−20 °C a 70 °C (−−4 °F a 158 °F) (sin batería instalada) |
*Patente pendiente
Entradas y salidas
| Puertos | 2x USB 3.1, 1x salida de vídeo (HDMI), 1x ranura para tarjeta de memoria SDHC, 1x puerto de comunicación (Ethernet) |
| Codificadores | Entrada para codificador de 2 ejes (cuadratura o reloj/dirección) |
| Entradas y salidas digitales | 4 entradas digitales (TTL), 4 salidas digitales (TTL), incluyendo una reservada para adquisición activada/desactivada |
| Fuente de alimentación de CC externa | 18 VDC, conector circular de 2,5 mm de diámetro, polaridad positiva en el centro |
Especificaciones ultrasónicas generales
| Frecuencia de digitalización efectiva | Hasta 100 MHz; factor de compresión ajustable por el usuario |
| Frecuencia máxima de repetición de pulsos (PRF) |
Hasta 20 kHz; la PRF máxima real suele estar limitada por la física (el tiempo de vuelo necesario para obtener las señales ultrasónicas) |
| Número máximo de puntos de datos de A-Scan | Hasta 16.384 |
| Profundidad de bits de A-Scan | 16 bits |
| Rectificación | RF, onda completa, media onda+, media onda− |
| Filtrado de vídeo | Suavizado (ajustado al rango de frecuencia de la sonda) |
| Filtrado |
Canal PA: selección de filtros de paso de banda, paso alto y promediado Canal UT: selección de filtros de paso bajo, filtros de paso de banda, filtros de paso alto y promediado |
| Ganancia corregida por el tiempo (TCG) |
PA: 40 dB en incrementos de mínimo 0,1 dB UT: 100 dB por paso mínimo de 0,1 dB Pendiente máxima de 40 dB/10 ns |
| Tipos de haces admitidos (grupos) | Selección de tipos de haces ultrasónicos de matriz en fase (PAUT) (lineales, sectoriales y compuestos), haz ultrasónico simple (UT), haces ultrasónicos por difracción de tiempo de vuelo (TOFD), método de enfoque total (TFM), imágenes por coherencia de fase (PCI), captura de matriz completa (FMC) y imágenes por onda plana (PWI) |
| Recopilación de datos de captura de matriz completa (FMC) sin procesar | Disponible solo con los modelos 64:128PR y 128:128PR cuando se utiliza la API del dispositivo NDT o la aplicación integrada OmniScan Black Box junto con software de adquisición externo. |
Especificaciones acústicas
| Canal PA | Canales UT | ||
| Certificación | Certificación de calibración | ISO 18563-1:2022 | EN22232:2020 |
| Ancho de pulso | Ajustable de 30 ns a 1000 ns; resolución de 5 ns (medio período del pulso bipolar o duración del pulso negativo) | Ajustable de 30 ns a 1.000 ns; resolución de 2,5 ns | |
| Forma del pulso | Pulso cuadrado bipolar negativo-positivo | Pulso cuadrado negativo | |
| Receptor | Rango de ganancia | 0 dB a 80 dB; señal de entrada máxima 900 mVp-p (altura de pantalla completa). | 0 dB a 120 dB; señal de entrada máxima 30 Vp-p (altura de pantalla completa) |
| Ancho de banda del sistema | 0,2 MHz a 26,5 MHz | 0,25 MHz a 28,5 MHz |
Especificaciones de PAUT
| Variante de OmniScan X4 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| Apertura máxima de pulsado | 128 | 64 | 32 | 16 | 16 |
| Número máximo de canales de recepción | 128 | 128 | 128 | 128 | 64 |
| Número de leyes focales | 1024 como máximo en total (512 como máximo por grupo) | ||||
Especificaciones FMC / TFM / PCI / PWI
| Variante de OmniScan X4 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| Apertura máxima extendida (FMC) | 128 | 128 | 64 | 32 | 32 |
| Apertura máxima (PWI) | 128 | 64 | 32 | 16 | 16 |
| Número máximo de grupos TFM o PCI | 4 | 4 | 4 | 4 | 2 |
| Envolvente TFM en vivo | Sí – Transformada de Hilbert auténtica | ||||
| Resolución de imagen | Hasta 1024 × 1024 (1 millón de puntos) para cada conjunto de ondas TFM o PCI | ||||
| Conjuntos de ondas compatibles con FMC (modos TFM o PCI) |
Pulso-eco: L-L, T-T y TT-TT Tándem automático TT-T, TT-TTT, LL-L, LT-T, TL-T, TT-L y TL-L |
||||
| Conjuntos de ondas compatibles con PWI (modos TFM o PCI) | Pulso-eco: L-L y T-T | ||||
