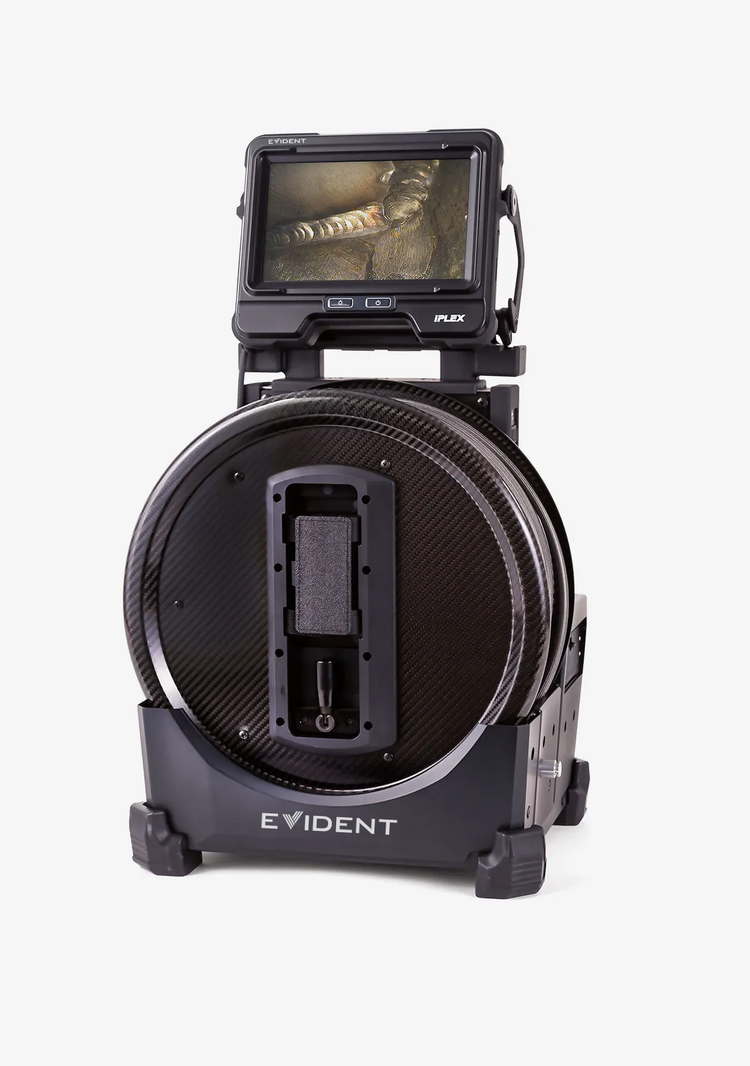

Videoscopio IPLEX GAir
El videoscopio IPLEX GAir permite a los usuarios alcanzar objetivos de inspección lejanos de forma rápida y sencilla. Gracias a un alcance de 30 m (98 pies) y 20 m (65 pies), una articulación en aire, una orientación de imagen en vivo y otras características que favorecen la navegación precisa y adquisición de imágenes de alta calidad, maniobrar el videoscopio IPLEX GAir hasta los objetivos de los usuarios se ejecuta de manera rápida y eficiente.
Descripción
Videoscopios de largo alcance para sistemas de tuberías e intercambiadores de calor
Inspeccionar más lejos con mayor rapidez
La inspección visual remota (RVI) a través de largas distancias es rápida y eficiente con el videoscopio IPLEX GAir. Su tubo de inserción flexible y maniobrable, tanto en el modelo de 30 m (98 pies) como de 20 m (65 pies), permite un desplazamiento sin contratiempos a través de sistemas de tuberías complejos dotados de múltiples codos. Al alcanzar el objetivo de la inspección, es posible examinar este último gracias a imágenes con un amplio campo de visión y alta calidad, como también a la iluminación LED brillante.
- Inspección visual
- Videoscopios
Desate el poder de One
Solución de videoscopio IPLEX™ One
La décima generación del sistema de videoscopio IPLEX, IPLEX One, es una plataforma unificada y basada en software que le permite trabajar más rápido, ver más y mantenerse a la vanguardia. Al combinar la innovadora tecnología de medición 3D Swoptix con mejoras en visualización, análisis y escalabilidad modular, IPLEX One redefine lo que es posible en la inspección visual remota. Al integrar la innovadora tecnología de medición 3D Swoptix con mejoras en visualización, análisis y escalabilidad modular, IPLEX One redefine lo que es posible en la inspección visual remota.
Inspección de largo alcance en tuberías
El videoscopio de largo alcance IPLEX GAir combina maniobrabilidad y brillo a fin de facilitar con rapidez el alcance de objetivos lejanos para la identificación de los defectos.
- Maniobrabilidad a través de tuberías complejas: El cabezal guía del videoscopio reduce la fricción y atraviesa con facilidad las uniones entre tuberías, mientras que el adaptador universal de la varilla de empuje favorece un recorrido flexible a través de las tuberías y los codos.
- Articulación precisa sin importar la longitud: La articulación neumática, accionada por un compresor de aire integrado, proporciona un control preciso; y, el tubo de inserción Tapered Flex™ equilibra la rigidez y la flexibilidad para facilitar las maniobras.

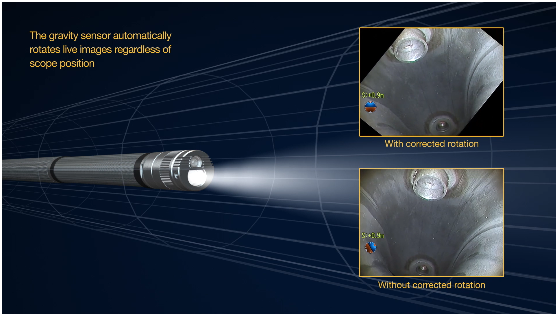

- Tener conocimiento de la ubicación: El sensor de gravedad gira las imágenes en vivo independientemente de la orientación de la sonda; y, el indicador de longitud de inserción permite hacer el seguimiento de la posición del tubo de inserción.
Características prácticas del videoscopio de largo alcance
- Sondas intercambiables rápidamente: La sonda hermética (a prueba de agua) puede ser cambiada sin necesidad de herramientas especiales.
- Cómodo ángulo de visualización: Sitúe la pantalla LCD extraíble donde usted la considere mejor.
- Fácil transporte: La maleta de transporte compacta con ruedas es fácil de desplazar; cuando esté preparado para su inspección, es posible bloquear las ruedas para mantener la unidad estática.
Herramientas avanzadas de inspección visual remota (RVI)
Desarrollado con el sensor de imagen de alta calidad, brillo y procesamiento de imágenes avanzado por los que la serie IPLEX es reconocida, el videoscopio de largo alcance IPLEX GAir permite observar mucho más durante su inspección.
- Iluminación ultra brillante: Los potentes LED iluminan grandes espacios sin mermar en la intensidad; algo que no es común con otros videoscopios de largo alcance.

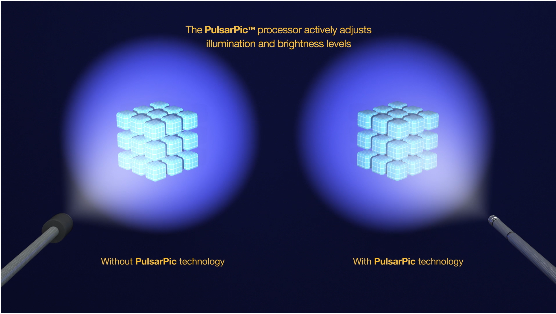

- Configuración de brillo automática: El procesador PulsarPic™ ajusta con dinamismo la iluminación para proporcionar el correcto nivel de brillo de forma constante.
- Ver mucho más de la tubería: El adaptador de punta óptica «ojo de pez» de 220° muestra la pared lateral y la vista frontal al mismo tiempo.
- Corrección de distorsión en tiempo real: El videoscopio puede brindar imágenes con distorsión corregida y campos de visión equivalentes de 120°, 180° y 220°.
- Imágenes claras en grandes espacios: El modo de exposición prolongada permite una mejor probabilidad de detección en espacios muy amplios.
- Eficiencia en ambientes aceitosos: El adaptador de punta, dedicado a la limpieza de aceite, absorbe el aceite de la lente a fin de proporcionar imágenes más claras y pasar menos tiempo extrayendo el tubo de inserción con la intención de limpiar la lente.
Inspección de tuberías con contenido peligroso
Si necesita inspeccionar visualmente áreas peligrosas o dañinas, como dentro de una planta de energía nuclear, el videoscopio de largo alcance IPLEX™ GAir le ayuda a ver de forma segura objetivos desde una posición muy lejana.

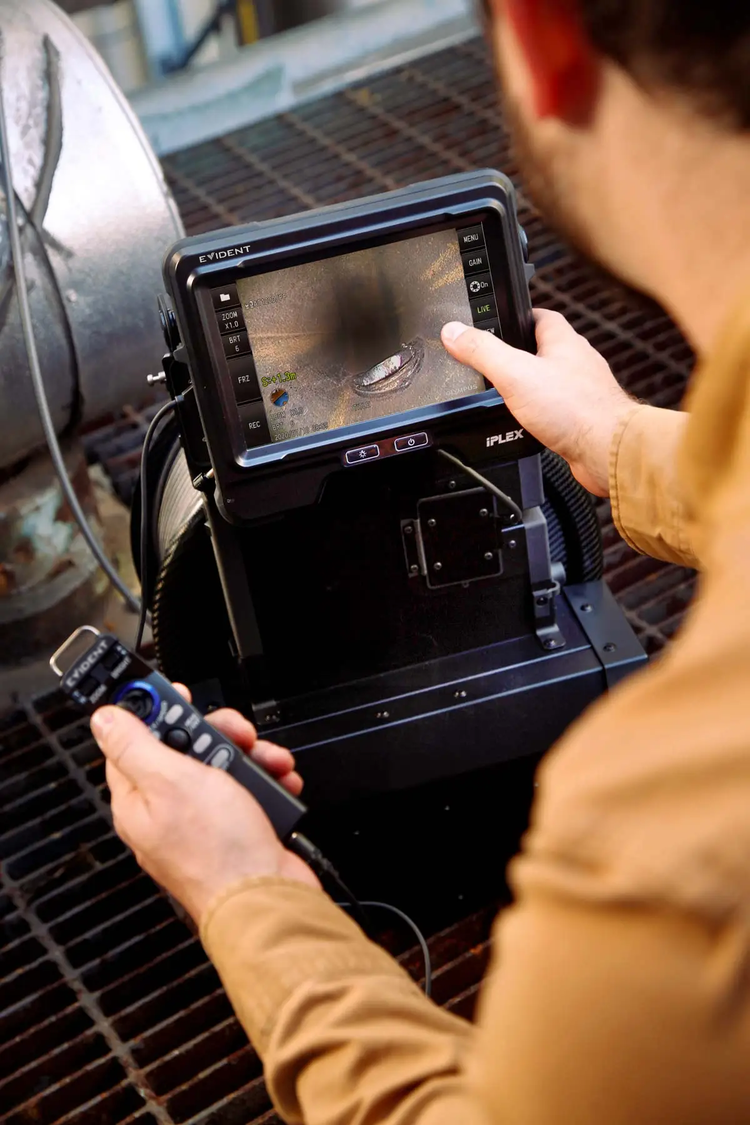

- Control a distancia: El control remoto permite operar a distancia las funciones del videoscopio con un alcance de hasta 100 m (328 pies) mediante un transpondedor opcional.
- Alertas a distancia: El control remoto vibra para alertar sobre una situación que podría dañar su videoscopio, como al querer retirar el tubo de inserción mientras la articulación está activa.
- Posicionamiento de la pantalla LCD hasta en 5 m de distancia: Un cable de extensión disponible permite ubicar la pantalla LCD lejos de la unidad principal.
- Intercambio inalámbrico de imágenes: El adaptador USB de conexión LAN inalámbrica le permite compartir imágenes en vivo con otros colegas.*
*Mediante el uso de un adaptador USB de conexión inalámbrica de terceros recomendado.

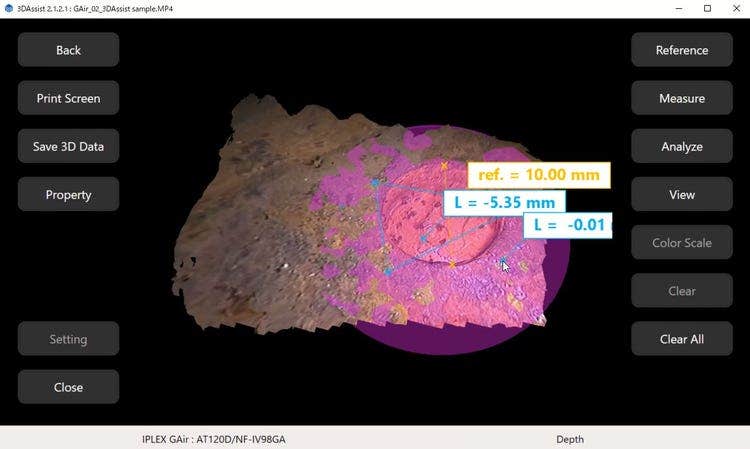

Refuerce la precisión de su investigación con el análisis 3D integrado
Combine los adaptadores ópticos estándares con nuestro software 3DAssist™ para beneficiarse de las funciones avanzadas del modelado 3D y la medición comparativa. Esta potente integración reduce de manera considerable el tiempo de inspección a la vez que mejora vertiginosamente la calidad de inspección.
Especificaciones
Sonda
UNIDAD PRINCIPAL
(ancho x alto x profundidad)
(14,1 pulg. × 18,3 pulg. × 12,1 pulg.)
Las partes que sobresalen no están incluidas.
(unidad principal)
(25.8 lbs.)
micrófono con salida y entrada de audio)
Es posible conectarlo a un adaptador USB de conexión LAN inalámbrica (recomendado) o a una unidad de control remoto (opcional).
De 100 V a 240 V, 50/60 Hz (con el adaptador de CA suministrado).
Batería externa (con batería Ni-MH de tipo D x 8): 9,6 V
Se adapta al perfil de línea de base; Compatibilidad con Windows Media Player 12.
VARIACIÓN DE LOS ADAPTADORES ÓPTICOS
*1. Indica la distancia de visualización con un óptimo enfoque.
*2. Se puede introducir el adaptador en un orificio de ø8,5 mm o ø9,9 mm cuando está instalado en la sonda.
*3. Indica la longitud de la sección rígida del extremo distal de la sonda cuando está instalada.
ENTORNO OPERATIVO
In water : 10 °C to 30 °C (50 °F to 86 °F)
In air : 0 °C to 40 °C (32 °F to 104 °F) (with AC power adapter)
Hasta una profundidad equivalente de 30 m (98,4 pies)
