Trois conseils pour mesurer avec précision l’épaisseur des tubes de faible diamètre

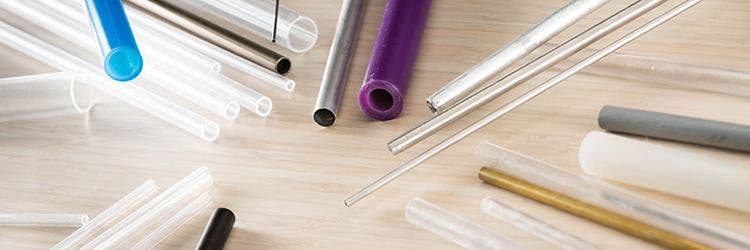

Les tubes de faible diamètre faits de métal ou de plastique sont utilisés pour une grande variété d’applications dans les domaines industriel et médical. Certains de ces tubes peuvent avoir un diamètre inférieur à 3 mm (0,125 pouce) et présenter des parois très minces. Lorsqu’ils sont utilisés dans le cadre d’applications où la sécurité est d’une importance cruciale, ils doivent respecter des tolérances de fabrication strictes en matière d’épaisseur de paroi et de concentricité. Auparavant, les fabricants devaient couper les échantillons pour inspecter visuellement les tubes ou mesurer l’épaisseur des parois à l’aide d’un pied à coulisse. Aujourd’hui, le mesureur d’épaisseur à ultrasons (UT) constitue une solution de rechange efficace et non destructive pour le contrôle de la qualité des tubes de faible diamètre.
Appareil, équipement et configuration recommandés pour l’inspection

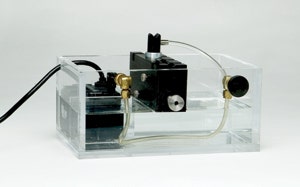

Barboteur à encoche en V B103 et système de recirculation d’eau RBS-1-15
Pour cette application, nous recommandons l’utilisation du mesureur d’épaisseur à ultrasons d’Olympus 38DL PLUS® ou 45MG (avec les options logicielles de sonde monoélément 45MG-SE et de A-scan 45MG-WF) et d’une sonde à immersion M316-SU de 20 MHz focalisée à 19 mm (0,75 po).
Si vous utilisez le bon appareil et que celui-ci est correctement étalonné, les inspections sur les tubes de faible diamètre sont faciles à faire. Toutefois, des erreurs peuvent toujours se produire. Voici trois conseils simples pour éviter les erreurs courantes :
1. Utilisez la fonction « IF Blank » pour éviter le front descendant de l’écho d’interface

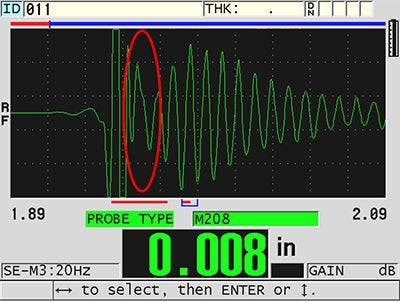

Front descendant d’un important écho d’interface interférant avec le premier écho de fond
La fonction « IF Blank » peut être réglée de façon à sélectionner la paire de signaux la plus forte. Bien que la paire de signaux sélectionnée change lors du réglage de la fonction « IF Blank », le temps de vol entre les échos de fond successifs reste le même.
Différents réglages de la fonction « IF Blank » génèrent la même mesure d’épaisseur
2. Surveillez les variations d’amplitude du signal d’écho de fond lorsque vous utilisez une sonde à immersion focalisée

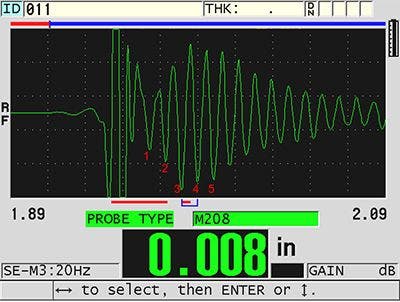

Amplitude la plus élevée générée autour du 3e et 4e écho de fond en raison de la distance focale
3. Évitez de régler la fonction « M3 Blank » sur une valeur trop élevée
Détection entre le 3e et le 5e écho de fond

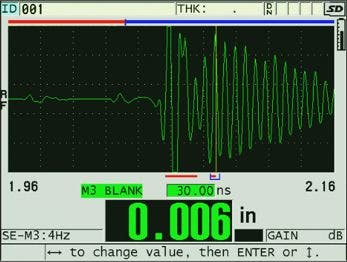

Détection entre le 3e et le 4e écho de fond
