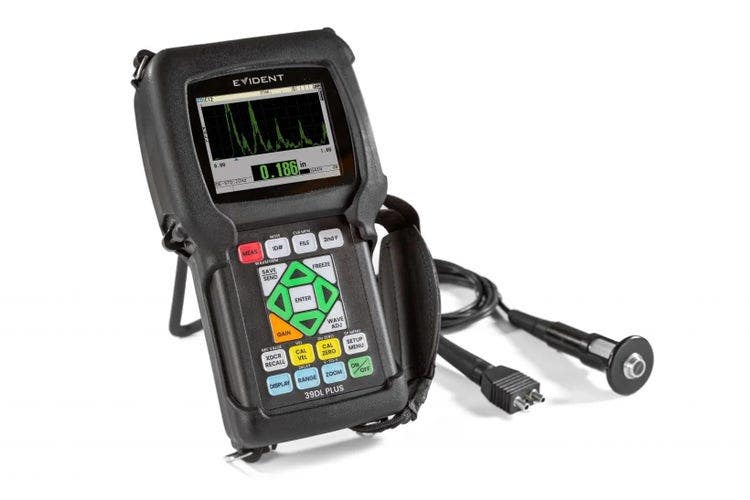

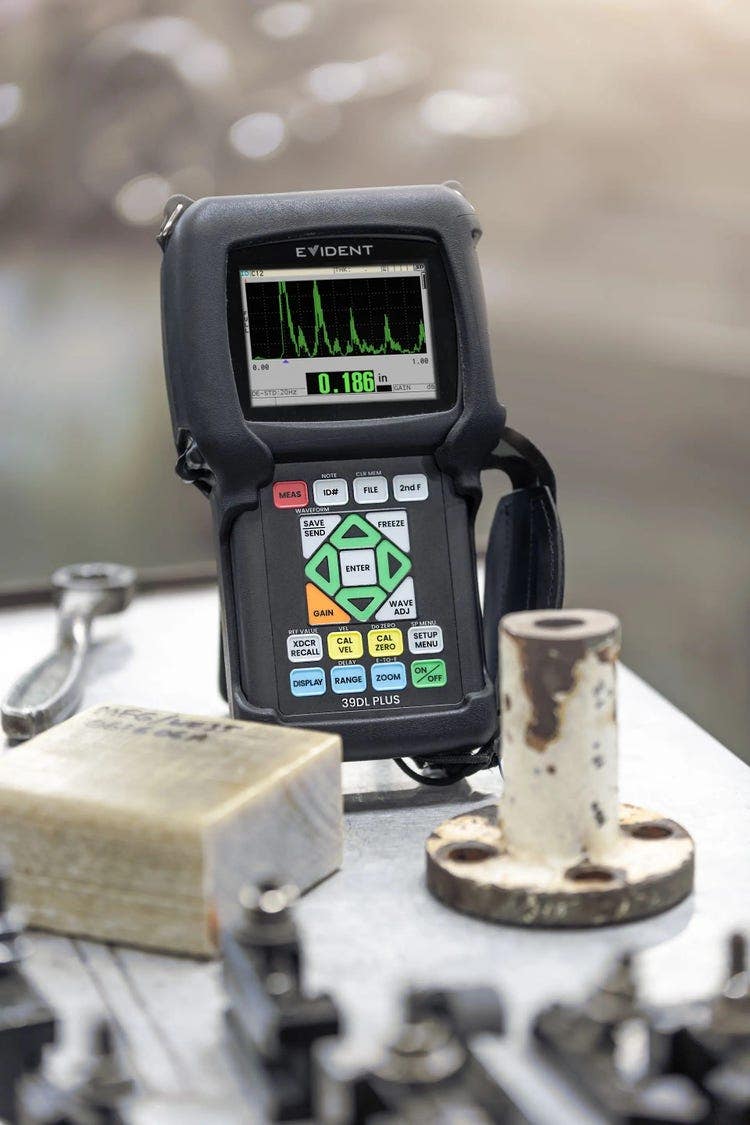

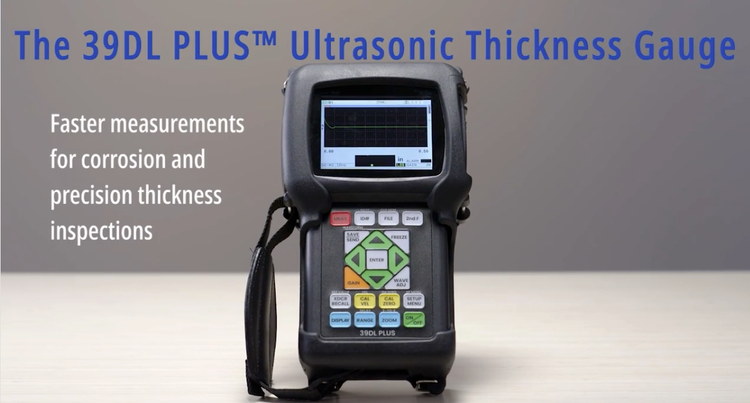

Mesureur d’épaisseur à ultrasons 39DL PLUS

Des inspections de pièces abordables

Le mesureur 39DL PLUS offre des vitesses de contrôle révolutionnaires grâce à sa fréquence de rafraîchissement de 60 Hz, soit la plus élevée de l’industrie* dans la catégorie des mesureurs d’épaisseur portatifs.

• Constitue une solution de rechange abordable pour le respect des codes d’inspection qui demandent une fréquence de rafraîchissement de l’affichage de 60 Hz pour les contrôles. Obtenez la vitesse de contrôle d’un appareil de recherche de défauts et la facilité d’utilisation d’un mesureur d’épaisseur.
• Trouvez plus facilement les endroits amincis lors de l’inspection des tuyaux et d’autres installations touchées par la corrosion.

* En date de juin 2024.

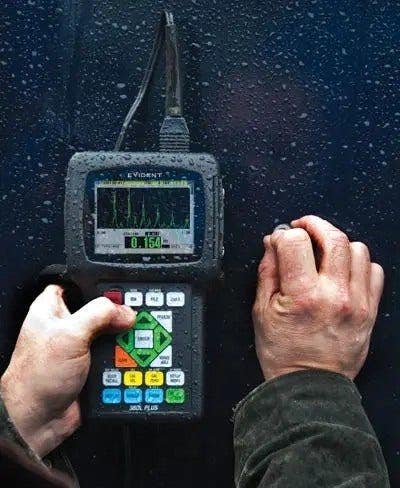

Conçu pour durer dans tout environnement de travail

Votre mesureur d’épaisseur doit rester fonctionnel malgré les chocs, les chutes et les manipulations brutales : le mesureur d’épaisseur 39DL PLUS relève le défi.

• Robuste : conçu pour satisfaire aux exigences liées à l’indice IP67 pour la protection contre l’eau et la poussière
• Testé pour la résistance aux atmosphères explosives, aux chocs et aux vibrations selon la norme MIL-STD-810H
• Grande plage de températures de fonctionnement : de –10 à 50 °C (de 14 à 122 °F)
• Étui de protection en caoutchouc avec support

Des données dépaisseur fiables

Enregistreur de données intégré

Améliorez votre productivité et la traçabilité de vos données grâce à l’enregistreur de données multifonctions intégré au mesureur 39DL PLUS. L’enregistreur de données alphanumériques bidirectionnel est conçu pour collecter et transférer facilement des mesures d’épaisseur et des données de formes d’ondes.

Enregistrement des données

• Mémoire interne de 792 832 lectures d’épaisseur ou de 20 000 formes d’onde avec lectures d’épaisseur
• Noms de fichiers de 32 caractères
• 9 formats de fichiers possibles : incrémentiel, séquentiel, séquentiel avec points personnalisés, matrice 2D, matrice 2D avec points personnalisés, matrice 3D, matrice 3D avec points personnalisés, inspection de chaudière et inspection manuelle

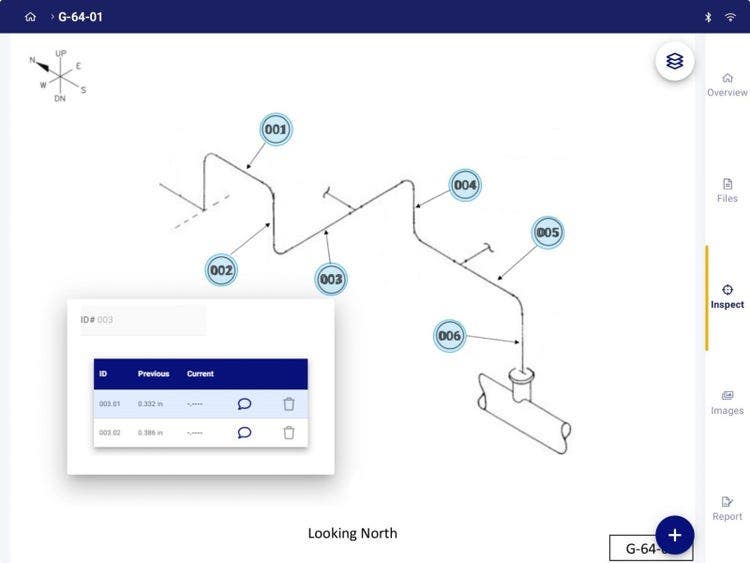

• Identifiant à 20 caractères (numéro du point de mesure d’épaisseur ou « TML »)
  • Stockage de 4 notes possible par identificateur
  • Stockage des notes sur un ou plusieurs identifiants

Analyse des données

• Fonction intégrée de génération de rapports statistiques

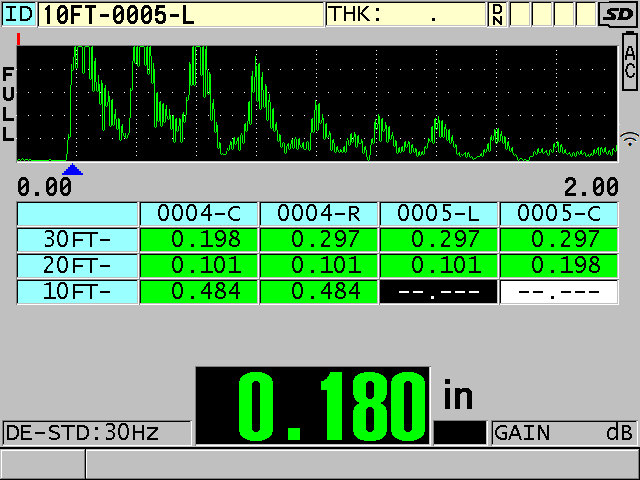

• Évaluez les lectures en un coup d’œil : fonction intégrée d’affichage de la grille de base de données en trois couleurs programmables en fonction de valeurs d'épaisseur spécifiques

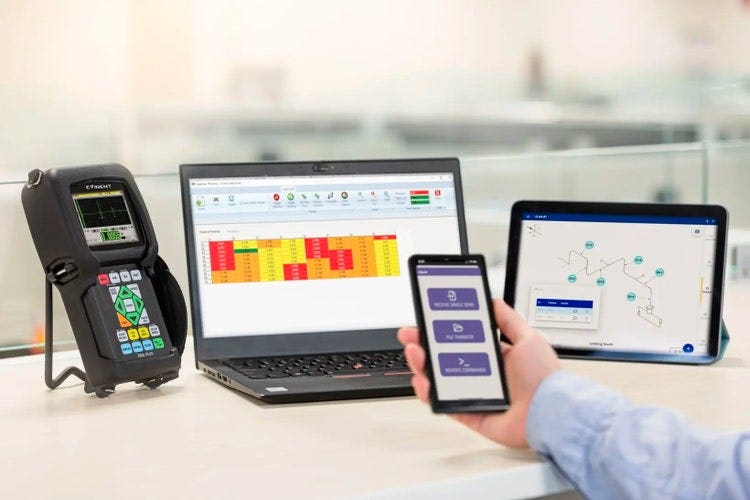

Transfert des données

• Partage de données sans fil : technologies Wi-Fi® et Bluetooth® intégrées
• Transfert de données filaire : ports de communication USB et RS-232
• Transfert bidirectionnel des configurations des sondes monoéléments et à émission-réception séparées
• Copie des fichiers entre les cartes mémoire microSD™ internes/externes ; exportation directe des fichiers vers une carte microSD dans un format CSV compatible avec Excel

• Création d’ensembles de données et de relevés
• Modification des données stockées
• Visualisation des ensembles de données et des relevés : lectures d’épaisseur, configurations du mesureur et configurations de sondes
• Téléchargement et téléversement des relevés de mesures entre l’ordinateur et les mesureurs
• Exportation des relevés vers des tableurs et d’autres programmes

• Collecte de captures d’écran
• Impression de rapports, comme des rapports d’épaisseurs, de tables de configurations, de statistiques et de matrices en couleurs
• Mise à niveau du logiciel d’exploitation
• Téléchargement et téléversement des fichiers de configuration des sondes monoéléments et à émission-réception séparées
• Examen de B-scans

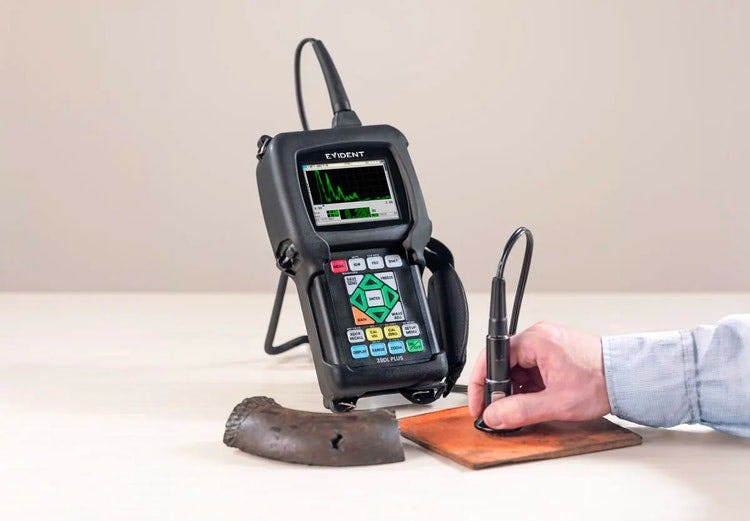

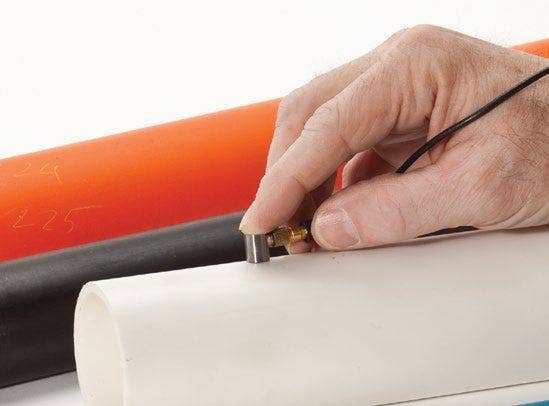

Mesure de l’épaisseur des plastiques, des métaux, des composites, du verre, du caoutchouc et des céramiques

Utilisez des sondes monoéléments avec la sonde 39DL PLUS pour réaliser des mesures d’épaisseur précises de métaux, de plastiques, de composites, de verre, de céramiques et d’autres matériaux. Ces sondes sont disponibles dans une grande variété de fréquences, de diamètres et de types de connecteurs.

• Mesures polyvalentes : mesures d’épaisseur, de vitesse de propagation ou de temps de vol
• Résolution standard de 0,01 mm (0,001 po) pour toutes les sondes
• Option logicielle de haute résolution : réalisation de mesures extrêmement précises à une résolution de 0,001 mm (0,0001 po) avec des sondes monoéléments d’une fréquence allant de 2,25 à 30 MHz
• Rappel automatique des applications : simplifie les mesures d’épaisseur avec des configurations par défaut et personnalisées

• Option logicielle de haute pénétration : mesure de matériaux épais ou atténuants tels que le caoutchouc, la fibre de verre, les pièces de fonte et les matériaux composites grâce à l’utilisation de sondes monoéléments à basse fréquence (aussi basse que 0,5 MHz)
• Option logicielle de mesure multicouche : calcul et affichage simultanés des mesures d’épaisseur de plusieurs couches (jusqu’à 4); possibilité d’afficher l’épaisseur totale des couches sélectionnées
• Modes différentiel et de calcul du taux de réduction : mode différentiel affichant la variation d’épaisseur par rapport à une valeur d’épaisseur prédéfinie; mode de calcul du taux de réduction affichant le pourcentage de cette variation d’épaisseur

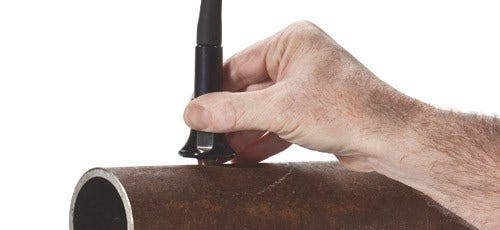

Mesure de l’épaisseur des métaux corrodés de l’intérieur

Mesurez l’épaisseur résiduelle de tuyaux, de tubes, de réservoirs, de récipients sous pression, de coques et d’autres structures exposées à la corrosion et à l’érosion avec le mesureur 39DL PLUS. Dans le cadre de ces applications, on utilise habituellement des sondes à émission-réception séparées.

• Reconnaissance automatique de la sonde – Rappelle automatiquement la correction du parcours en V par défaut pour chacune des sondes. Disponible pour toutes les sondes à émission-réception séparées standard (notamment la série D79X).
• Paramétrage facilité à partir de l’application avec 10 configurations personnalisées pour les sondes à émission-réception séparées
• Technologie High Dynamic Gain avec filtres numériques optimisant le réglage de départ du gain à partir de l’étalonnage pour les sondes à émission-réception séparées
• Générateur de parcours en V – Créez une courbe de compensation personnalisée de parcours en V pour presque toutes les sondes à émission-réception séparées. Vous pouvez sauvegarder et rappeler ces courbes avec les configurations personnalisées pour la plupart des sondes à émission-réception séparées.
• Mesure à des températures élevées – jusqu’à 500 °C (932 °F)
• Compensation de la température – Pour des mesures plus précises à des températures variables, saisissez manuellement la température du bloc étalon ainsi que la température (maximum) actuelle aux points de mesure. La sonde affiche automatiquement l’épaisseur corrigée en fonction de la température.
• Option de B-scans codés – Connectez le mesureur à un scanner linéaire codé pour générer des B-scans codés. Le mesureur recueille et stocke l’information sur la distance parcourue avec les mesures d’épaisseur correspondantes ; il génère aussi une forme d’onde montrant l’épaisseur minimale. Vous pouvez déterminer la distance entre les mesures et entre les modes bidirectionnel et unidirec­tionnel. Stockez jusqu’à 10 000 lectures d’épaisseur dans un seul B-scan.

• Dédoublement de l’avertissement d’étalonnage en cas de dédoublement de l’écho lors de l’étalonnage
• Technologie THRU-COAT™ et mesures entre échos sur les surfaces peintes et revêtues. La fonctionnalité THRU‑COAT mesure l’épaisseur réelle du métal. Elle permet également d’afficher les épaisseurs du métal et du revêtement, pour lesquelles la bonne vitesse de propagation dans le matériau aura été réglée. Les mesures THRU-COAT sont effectuées avec des sondes à émission-réception séparées D7906-SM, D7906-RM et D7908.
• Option de mesure de l’accumulation d’oxyde ou de magnétite – Mesure l’épaisseur de corrosion à l’intérieur des tubes de chaudière avec la sonde monoélément M2017 ou M2091 pour prédire la durée de vie du tube. Le mesureur affiche simultanément l’épaisseur du métal du tube de chaudière et l’épaisseur de la couche d’oxyde.
• Mesure sans couplant de tubes de chaudière présentant une accumulation externe d’oxyde ou de magnétite avec la sonde EMAT (E110-SB)
