RexoFORM

Notre sabot RexoFORM™ novateur à ligne à retard en Rexolite est optimisé pour l’inspection multiélément à 0° et par faisceau angulaire. De conception unique, il s’adapte à des tuyaux de diamètres variés, remplaçant ainsi à lui seul un grand nombre de sabots courbés. Parmi les sondes compatibles, on compte nos modèles standard A12 et A14, ce qui fait du sabot RexoFORM une solution d’inspection multiélément abordable.

Sabot RexoFORM

Solutions de contrôle non destructif (CND)

Vue d’ensemble

Obtenez rapidement et facilement des cartographies de la corrosion sur des surfaces lisses et dans des endroits à accès limité.

  • Plus petit, plus léger et bien adapté aux inspections en accès par corde ou dans des espaces restreints
  • Excellente couverture de la surface
  • Fonctionnement possible sans alimentation continue en eau

Notre sabot RexoFORM™ novateur à ligne à retard en Rexolite est optimisé pour l’inspection multiélément à 0° et par faisceau angulaire. De conception unique, il s’adapte à des tuyaux de diamètres variés, remplaçant ainsi à lui seul un grand nombre de sabots courbés. Parmi les sondes compatibles, on compte nos modèles standard A12 et A14, ce qui fait du sabot RexoFORM une solution d’inspection multiélément abordable.

Principe_RexoFORM_02.ai

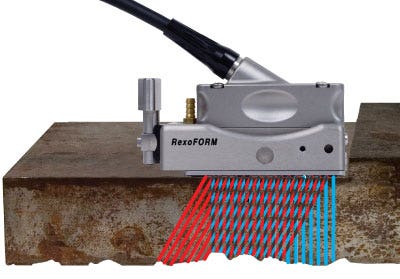

Exemple des possibilités de réglage du faisceau avec le sabot RexoFORM et la sonde A14

Solution polyvalente de cartographie de la corrosion

Simple, petit et facile à utiliser, le sabot RexoFORM peut être utilisé dans des configurations de scanners semi-automatisés compatibles, comme avec les scanners ChainSCANNER™ et GLIDER™. Lorsqu’une alimentation en eau continue n’est pas disponible et/ou que l’inspection doit être faite dans des endroits à accès limité, le sabot RexoFORM offre une solution de balayage manuel pratique, qu’on l’utilise seul ou avec le scanner VersaMOUSE™ et son bouton d’indexation. Pour les acquisitions de données codées, le sabot RexoFORM peut être monté avec le codeur Mini-Wheel™.

Configurations

Inspection manuelle codée

Sabot RexoFORM et codeur Mini-Wheel, utiles dans les zones d’accès difficile

Sabot RexoFORM et scanner VersaMOUSE, utiles pour les balayages codés sur une ligne et la cartographie 2D à l’aide du bouton d’indexation intégré

Balayage semi-automatique

Sabot RexoFORM et scanner GLIDER, utiles pour la cartographie XY de grands réservoirs à parois lisses et de surfaces planes

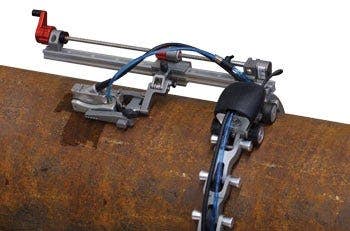

Sabot RexoFORM et scanner ChainSCANNER, utiles pour la cartographie XY de tuyaux lisses

Caractéristiques techniques

Sabot RexoFORM
Sonde multiélément
A12, A14
Couverture maximale d’un balayage sur une ligne (largeur)
38 mm (A12), 60 mm (A14)
Matériau de la ligne à retard
Rexolite
Hauteur de la ligne à retard
20 mm
Position de l’écho d’interface à 0º (dans l’acier)
50 mm
Résolution à faible profondeur typique (FBH de 1/8 po [3 mm])
2 mm
Résolution de la profondeur
0,1 mm
Étendue des diamètres externes des tuyaux pouvant être inspectés
4 po (10 cm) et plus
Étendue des diamètres internes des tuyaux pouvant être inspectés
S.O.
Point de contact avec la surface
Bandes de carbure
Surface de contact
40 × 95 mm
Direction du balayage
Circonférentielle
Vitesse de balayage avec une résolution 1 × 1 mm
100 mm/s
Scanners compatibles
ChainSCANNER, GLIDER, VersaMOUSE,
MapSCANNER, MapROVER et Mini-Wheel
