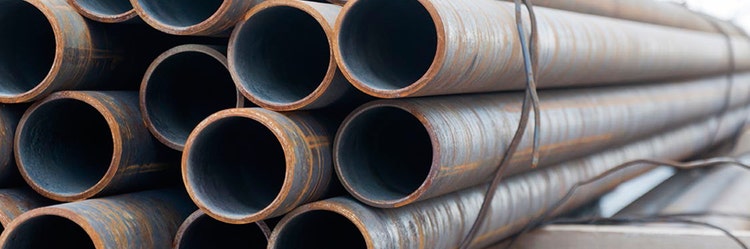

Rilevamento di difetti sull'estremità delle tubazioni fino a 5 millimetri dal bordo
Introduzione
La tipica ispezione completa delle tubazioni lascia una rilevante area non controllata all'estremità della tubazione a causa dei limiti delle apparecchiature di controllo. Queste aree devono essere ispezionate manualmente, automaticamente mediante un'apparecchiatura supplementare, oppure sezionate e scartate. Tuttavia ognuna di queste opzioni implica delle operazioni supplementari e delle perdite per il produttore di tubazioni.

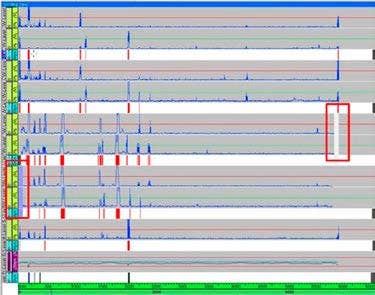

Problematiche delle ispezioni all'estremità delle tubazioni
Un sistema di controllo a ultrasuoni che lascia solo una ridottissima distanza non ispezionata da entrambe le estremità di una tubazione rappresenta un vantaggio consistente. Alcune modalità d'ispezione risultano certamente più problematiche quando si tratta di dover ispezionare le estremità di una tubazione. La modalità trasversale rappresenta quella più problematica quando si procede all'ispezione verso l'estremità della tubazione in quanto molta energia viene riflessa dal bordo della tubazione ritornando verso la sonda phased array. Questo produce un'eco del bordo con un'elevata ampiezza, in genere oltre il 100%, nell'ambito dei gate di rilevamento trasversali in quanto lo zoccolo d'acqua rimane in prossimità dell'estremità della tubazione.
In queste condizioni è impossibile differenziare l'eco del bordo e altre indicazioni mediante il metodo dell'ampiezza.
Soluzioni di ispezione Olympus per le estremità delle tubazioni
Risultati forniti dalla soluzione di ispezione Olympus per le estremità delle tubazioni
I difetti confermati sono visualizzati nella stessa vista degli altri difetti trasversali e del risultato "Accettato/Rifiutato" per i bordi della tubazione. Mediante questo metodo i difetti trasversali possono essere rilevati fino a 5 mm dell'estremità di una tubazione sezionata perpendicolarmente. Quando non vengono rilevati difetti, il software visualizza un risultato del tipo "Accettato" per l'area nell'estremità delle tubazioni, confermando che è stata effettuata un'ispezione per questa area nella tubazione.
Vantaggi principali per questa soluzione per le estremità delle tubazioni
L'algoritmo speciale e la sequenza adattata dimostra che la lunghezza non controllata per tutte le modalità di ispezione può essere ridotta fino a una distanza minima di 5 mm dall'estremità della tubazione. Quando la tubazione necessita di essere sottoposta a ulteriori trattamenti nelle estremità successivamente all'ispezione finale, in numerosi casi, una distanza dai bordi di 5 mm è sufficientemente contenuta per non richiedere un'ispezione supplementare sulla tubazione, risparmiando tempo e risorse.
Prodotti per l'applicazione

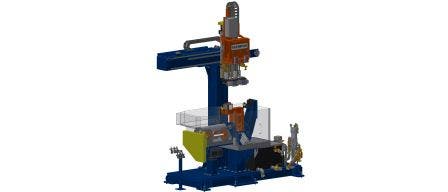

Sistema di ispezione delle estremità delle tubazioni
Il TEIS è una soluzione di ispezione phased array (PA) o a ultrasuoni convenzionali (UT) di alta qualità e a ingombro ridotto in grado di minimizzare le parti lasciate senza controllo degli altri sistemi di ispezione di tubazioni. Può essere integrato in completi sistemi di controllo automatizzato per soddisfare le rigorose esigenze per l'ispezione volumetrica.
RTIS: Sistema d'ispezione rotante per tubi
Il sistema RTIS si avvale della tecnologia phased array per ispezionare l'intero volume delle tubi. Il sistema si basa sul particolare concetto di "Water Wedge" (zoccolo ad acqua) che permette, mediante una membrana, un posizionamento stabile e permanente del serbatoio d'acqua, assicurando un accoppiamento veloce e una riduzione delle zone morte.
