Cos'è? Il sistema di misura del gas rappresenta il dispositivo di registrazione nel settore del gas naturale. Una tubazione per la misurazione del gas è una sezione fondamentale del sistema di misura che determina la portata/volume del gas trasferita attraverso la tubazione. La tubazione di misurazione è costituito da una sezione di tubazione dritta lavorata con precisione e posizionata a monte del misuratore di flusso. La sezione di tubazione dritta contribuisce a eliminare o minimizzare le turbolenze e le irregolarità nel flusso del gas per produrre un profilo del flusso regolare e uniforme nel dispositivo di misurazione. Un profilo del flusso simmetrico migliora la precisione di misura. Spesso esiste un regolatore di flusso o un sistema di raddrizzamento installato a monte della sezione di tubazione dritta per ridurre ulteriormente qualunque condizione di turbolenza di flusso.

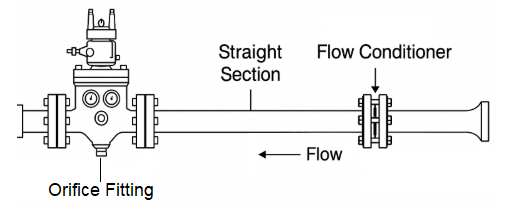

Diagramma del gruppo di misura - Evidenziamento delle componenti principali

Perché è così importante?

Irregolare profilo del flusso del gas = Misura non precisa = Errori di pagamento = Sovrapagamento o sottopagamento nel punto di consegna

Aziende di produzione upstream: Le differenze di misura possono influenzare il Produttore, i detentori di diritti di minerali e le aziende di trasmissione-midstream che acquistano la loro produzione di gas.

Aziende di trasmissione-midstream: Le differenze di misura possono influenzare il produttore upstream, la loro azienda midstream e i compratori downstream.

Aziende di raffinazione downstream: Le differenze di misura possono influenzare il fornitore midstream, la loro raffineria downstream e le LDC (local distributor companies - aziende di distribuzione locali).

Esempio:

5% di errore su una stazione di misura di 10000 mcf/giorno (mcf=migliaia di piedi cubi) = 500 mcf

1 mcf = $5,48

500 mcf = $2740/giorno

Se questo errore non viene rilevato per 6 mesi = $493200 perdite non contabilizzate

Cosa dovrebbe essere ispezionato?

Regolatore di flusso o Sistema di raddrizzamento: Assicura che tutti i tubi siano liberi e privi di incrostazioni e residui. In funzione della posizione del gruppo di misura queste tubazioni possono venire ostruite da residui e corrosione. Se ha una nuova posizione, potrebbero essere presenti fili di saldatura, legno, fango, guanti o qualsiasi oggetto lasciato dagli operatori nella tubazione upstream. Certi tipi di sistemi di raddrizzamento sono mantenuti in posizione mediante viti di bloccaggio che possono occasionalmente allentarsi o arretrare causando l'eccessivo spostamento in basso del sistema di raddrizzamento rispetto alla sezione dritta della tubazione del misuratore.

Sistema di raddrizzamento

Regolatore di flusso

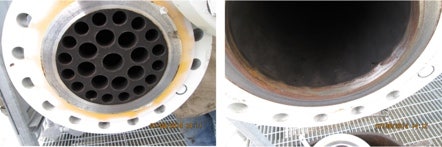

Residui presenti nella tubazione del misuratore

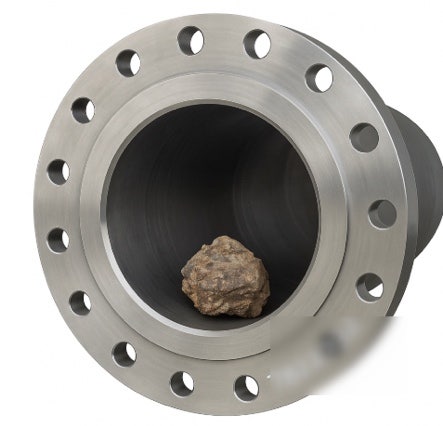

Sezione tubazione dritta: Assicurarsi che non siano presenti residui, fanghi e corrosione lungo la superficie lavorata e lucidata della tubazione. Dei residui nella sezione dritta possono ridurre il diametro interno della tubazione del misuratore, creando delle condizioni del flusso turbolente e una misura erronea in eccesso del volume del gas (in funzione del momento in cui l'errore viene scoperto e dell'accordo contrattuale, è possibile il risarcimento o la correzione dell'azienda per i volumi contabilizzati in eccesso fino ai due anni precedenti. = Contabilizzazione molto problematica!)

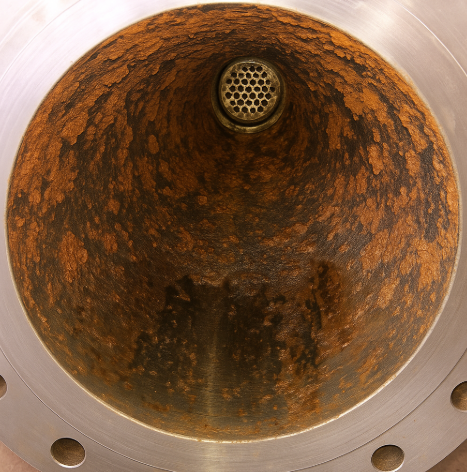

Sezione dritta della tubazione del misuratore - Mostra la corrosione e il residuo nella sezione dritta e lucidata della tubazione del misuratore

Prese di pressione e porte di pressione differenziale: Assicurano che non siano presenti residui, fango e corrosione nelle prese di pressione lungo la parete delle porte di pressione differenziale e della tubazione del misuratore. I residui nelle porte di pressione differenziale e nella tubazione possono avere un impatto importante sulla precisione del misuratore.

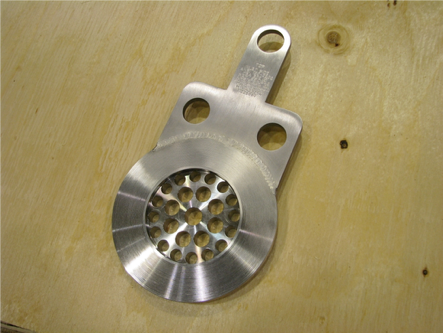

Raccordo con diaframma: Assicura che la superficie di tenuta, dove la guarnizione del diaframma mantiene la tenuta della tubazione del misuratore, sia regolare e piana. Se si tratta di un raccordo a doppia camera, è possibile, in caso di danni, inserire la dentatura che ruota il diaframma verso l'interno e l'esterno, senza dover rimuovere l'albero di trasmissione.

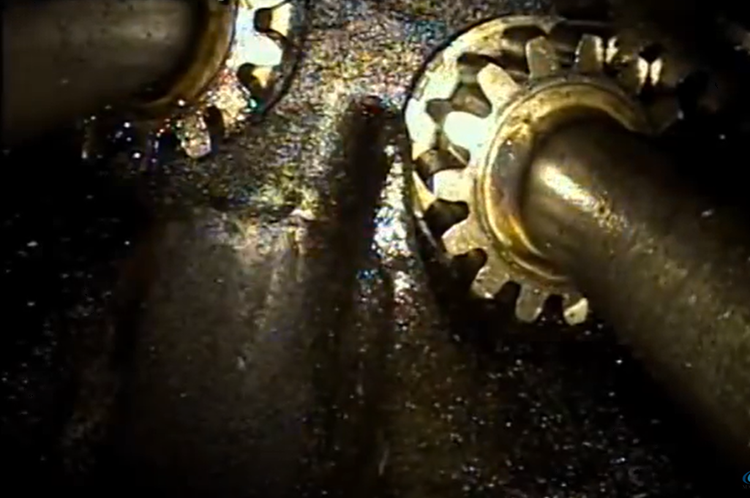

Albero di trasmissione – Dentatura di un albero di trasmissione su un raccordo con diaframma datato

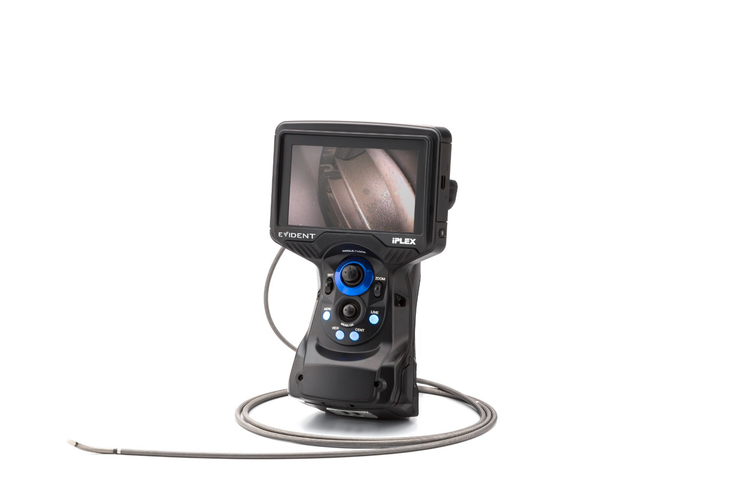

Nostre soluzioni: Il nostro iPLEX G Lite o iPLEX GT da 6 mm di diametro e 3,5 metri di lunghezza sono l'ideale per questa applicazione. Visto che l'accessibilità non rappresenta un problema, il diametro da 6 mm è l'opzione ottimale e la lunghezza di 3,5 metri sarà sufficiente per ispezionare la lunghezza completa della tubazione del misuratore.

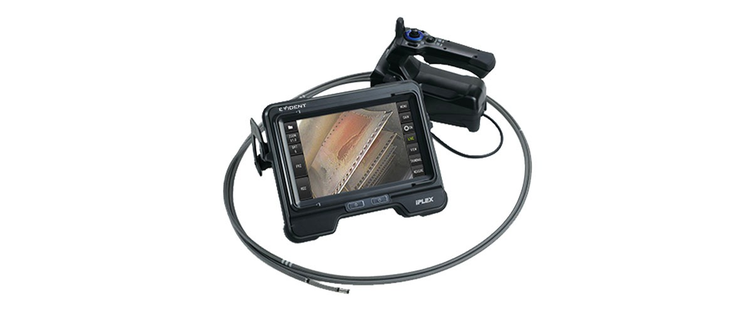

La portabilità del G Lite assicura la flessibilità tecnica e la facilità di manovrabilità del gruppo di misura, tuttavia le dimensioni e la visibilità dello schermo del GT in condizioni di intensa illuminazione, permettono una migliore qualità visiva e una più facile presa di decisione sul posto. La nostra conformità MIL-STD 810G per atmosfere esplosive rappresenta una certificazione fondamentale per questa applicazione. La misura non è in genere richiesta. Per un'ispezione di dettaglio delle tubazioni dei misuratori, la tubazione viene rimossa dal servizio e verificata con strumenti di precisione.
