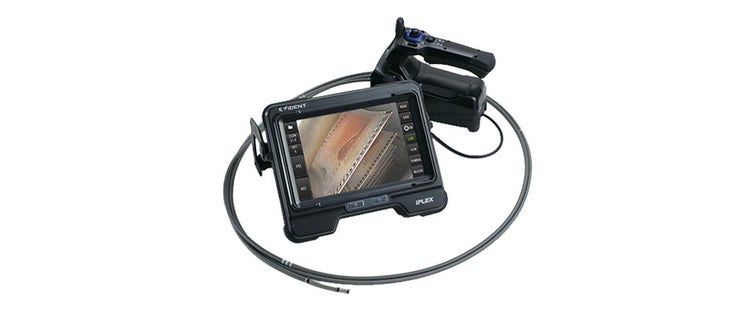

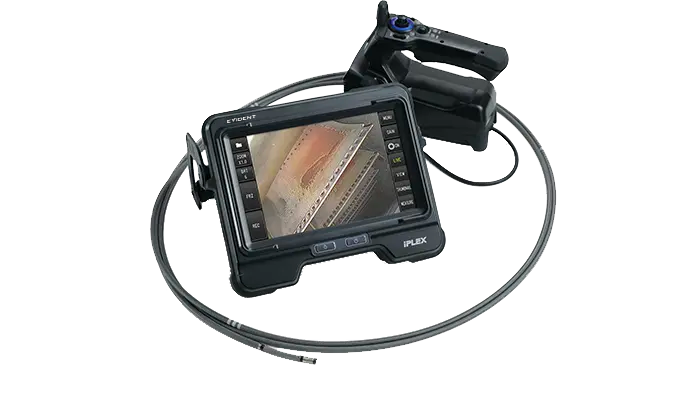

Videoscopi IPLEX GX/GT
Mediante le sonde di inserimento e le fonti di luci intercambiabili, un display touch screen da 8 pollici e le funzioni di imaging avanzate, il videoscopio IPLEX GX/GT assicura delle performance ottimali riguardo la versatilità, le funzioni di imaging e la facilità d'uso.
Lo strumento ideale per le ispezioni
Mediante le sonde di inserimento e i generatori di luce intercambiabili, un display touch screen da 8 pollici e le funzioni di imaging avanzate, il videoscopio IPLEX™ GX/GT assicura un ottimale compromesso di versatilità, delle funzionalità di imaging e una facilità d'uso.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.

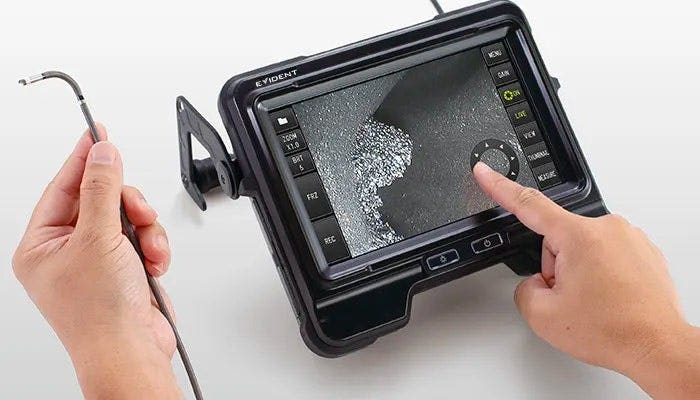

Funzioni potenti a portata di mano
- Display touch screen facile da usare e tasti di scelta rapida
- Spostamento del display nella posizione più pratica
- Immagini chiare e luminose e relativa regolazione automatica
Uno strumento per diversi tipi di operazioni
- Possibilità di cambiare il tipo di luce: bianca, ultravioletta e infrarossa
- Endoscopi intercambiabili in un'ampia gamma di diametri e lunghezze
- Resistente per operare in ambienti difficili
Guarda le differenze
Un display LCD a 8 pollici a alta leggibilità fornisce immagini chiare e luminose aiutando a individuare più velocemente i difetti.

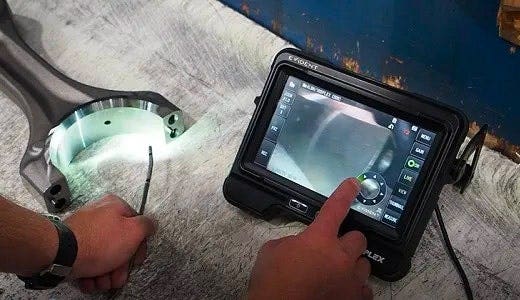

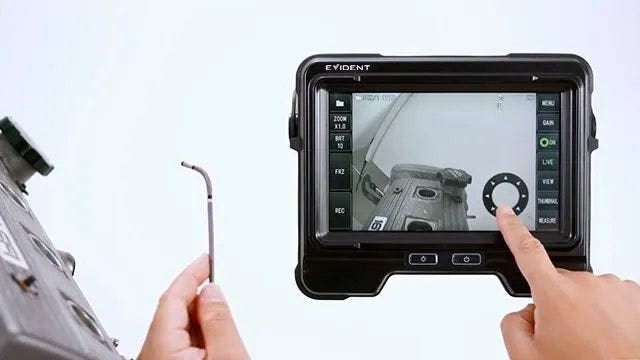

Movimenti precisi attraverso una leggera manipolazione
La sensibile articolazione TrueFeel™ permette di controllare il terminale del videoscopio attraverso movimenti precisi in modo che si possa raggiungere velocemente l'area da ispezionare, rimanendo in posizione con la funzionalità di bloccaggio.
Una leggera manipolazione sufficiente a attivare i comandi permette di ridurre considerevolmente la fatica per numerose ore.
Comandi pratici
L'ampio display lascia molto spazio per visualizzare le immagini di ispezione e i pulsanti a scelta rapida. La maggior parte delle funzioni possono essere controllate mediante il display touch screen, inclusa l'articolazione. Se si vuole utilizzare lo schermo intero per visualizzare le immagini, i tasti di scelta rapida sul telecomando permettono di gestire la maggior parte delle funzioni.

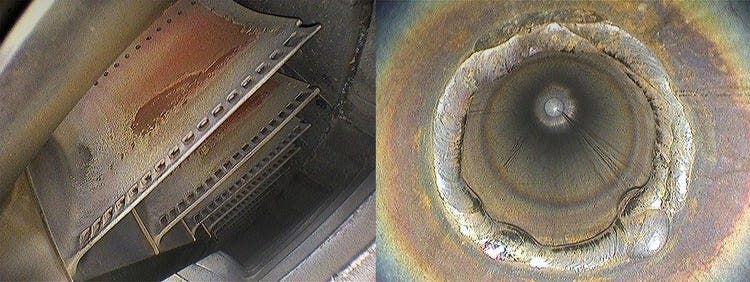

Le innovative funzionalità di imaging migliorano le ispezioni visive
Alta luminosità
L'illuminazione LED del videoscopio IPLEX GX/GT risulta 30% più luminosa rispetto al modello precedente IPLEX RX, in modo da facilitare l'ispezione in ampi spazi.
IPLEX RX/RT (modello precedente)
IPLEX GX/GT
IPLEX RX/RT (modello precedente)
IPLEX GX/GT
Immagini nitide
Il videoscopio utilizza un nuovo algoritmo per la riduzione del rumore per facilitare l'individuazione di problemi e difetti nelle aree scure.
Video uniforme a 60 fps
Acquisizione di video ad alta risoluzione grazie a un'elevata frequenza dei fotogrammi del videoscopio. Se si sta registrando un oggetto in movimento, è possibile ottenere video con visualizzazione ottimale senza discontinuità.
IPLEX RX/RT (modello precedente)
IPLEX GX/GT
Segnalibri

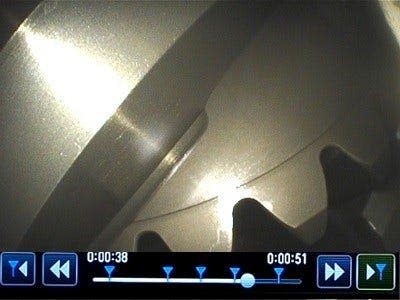

Registrazione video efficiente
Registrazione simultanea di immagini e video
Premendo un pulsante è possibile acquisire immagini durante la registrazione di un video senza interruzioni.
Segnalibri
Aggiunta di segnalibri per risparmiare tempo e individuazione dei momenti importanti durante la consultazione dei video.
Video continuo*
Nessuna registrazione incompleta di ispezioni critiche. Il videoscopio registra automaticamente gli ultimi 30 minuti dell'ispezione anche se si dimentica di premere il pulsante di registrazione.
*Disponibile solo con il modello IPLEX GX e richiede una scheda microSDHC opzionale.
Misura potenti a portata di dita
Il videoscopio è dotato della misura scalare come funzione di serie, in grado di misurare le misure degli oggetti mediante un difetto di riferimento. Per aggiungere altre funzioni avanzate, è possibile effettuare l'upgrade dell'opzione di misura stereo per misurare oggetti mediante delle precise coordinate tridimensionali.

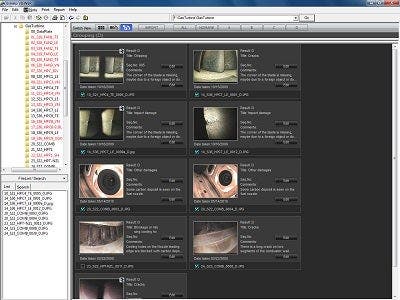

Creazione di report in pochi minuti
Il software per l'assistenza dell'ispezione InHelp™ semplifica l'intero processo, dall'ispezione alla generazione di report, migliorando considerevolmente l'efficienza operativa.
- Nel videoscopio: Creare un flusso di lavoro personalizzato per semplificare le ispezioni
- Nel computer: Generare i report di ispezione mediante i modelli personalizzabili
Altre funzionalità
- Resistente sonda di inserimento a 4 strati
- Processore PulsarPic™ per un'ottimizzazione costante dell'immagine
- Tecnologia WiDER™ per una corrispondenza del contrasto dell'immagine
- Durata della batteria prolungata, fino a 186 minuti

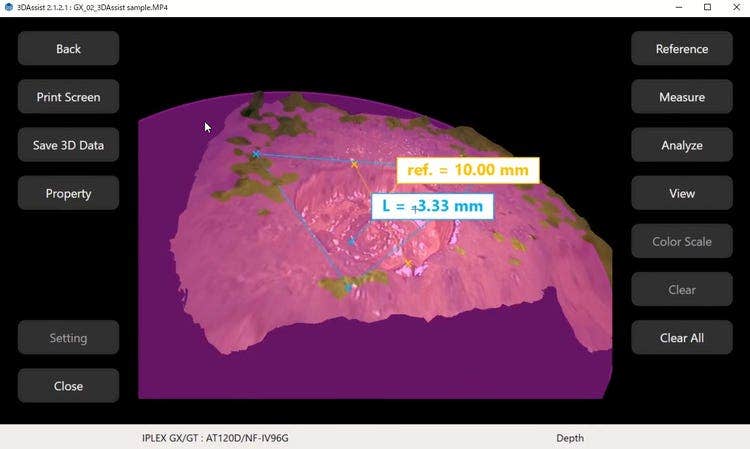

Incrementa la precisione di ispezione con l'analisi 3D integrata
Combina gli adattatori ottici standard con il nostro software 3DAssist™ * per permettere una modellazione 3D e una misura comparativa avanzate. Questa efficiente integrazione riduce significativamente i tempi di ispezione migliorando inoltre considerevolmente la qualità di ispezione.
Versatile
Endoscopi intercambiabili e generatori di luce
Adattare il videoscopio alle operazioni ispettive mediante componenti modulari
Gli endoscopi sono disponibili con diametri di 4 mm e 6 mm con lunghezze fino a 10 metri. I moduli di illuminazione intercambiabili inoltre permette di passare tra i seguenti tipi di illuminazione: LED bianco, UV o IR.
Unità endoscopio
- Diametro dell'endoscopio da 6,0 mm: Lunghezza di 2,0 / 3,5 / 7,5 / 10 m
- Diametro dell'endoscopio da 4,0 mm: Lunghezza di 2,0 / 3,5 m
Generatori di luce
- Luce bianca (di serie): Ispezioni generali
- Ultravioletta (UV, opzionale): Rilevamento di piccole cricche
- Infrarossi (IR): Visualizzazione degli oggetti in aree scure
Gli endoscopi e i moduli di illuminazione possono essere sostituiti, velocemente e facilmente, direttamente sul posto, riducendo i tempi di inattività.
White light
UV light

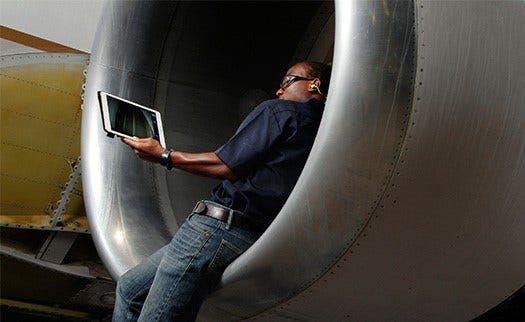

Semplice condivisione dei dati e attività di collaborazione
Utilizzando il consigliato adattatore LAN wireless USB è possibile inviare, in modo sicuro,immagini e video dal proprio IPLEX al computer mediante l'app IPLEX desktop, in modalità wireless, oppure a uno smartphone o tablet mediante l'app IPLEX Image Share. Questo facilita l'estrazione dei dati dal videoscopio e permette di condividerli con altri per supportare la diagnosi di situazioni complesse.

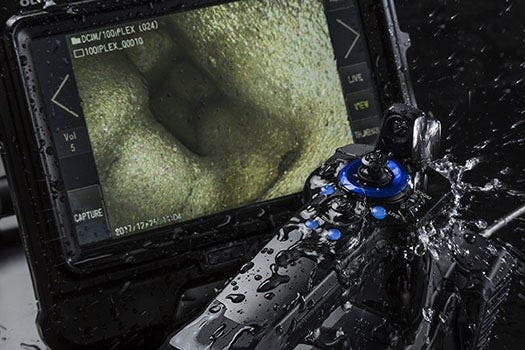

Testato alla resistenza
Progettati per essere conformi al grado di protezione IP65, per la resistenza all'acqua e alla polvere, e progettato per passare i test del Dipartimento della Difesa degli Stati Uniti (MIL-STD) in modo da assicurare una protezione a:
- Cadute fino a 1,2 metri
- Vibrazioni
- Pioggia a vento
- Polvere
- Alta umidità
- Nebbia salina
- Pioggia sopraffusa
- Ambienti elettromagnetici
- Atmosfera esplosiva

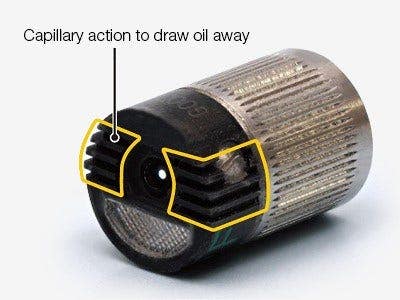

Immagini nitide in ambienti con presenza di olio
Le scanalature dell'adattatore del terminale anti-olio si avvalgono dell'azione capillarità per rimuovere l'olio dall'obiettivo, mantenendo le immagini nitide e leggibili, in modo che non si debba arrestare l'ispezione per rimuovere l'olio dall'obiettivo dell'endoscopio.
Altre funzionalità
- Pulsanti luminosi per ambienti a scarsa luminosità
- Allerta per alte temperature
- Uscita video HDMI

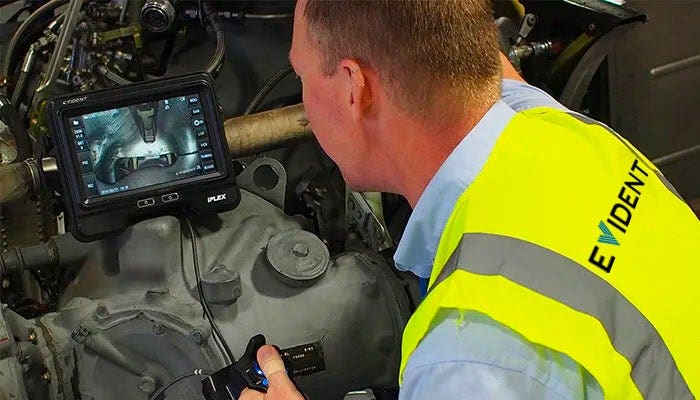

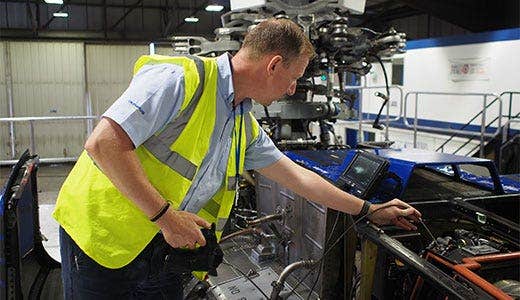

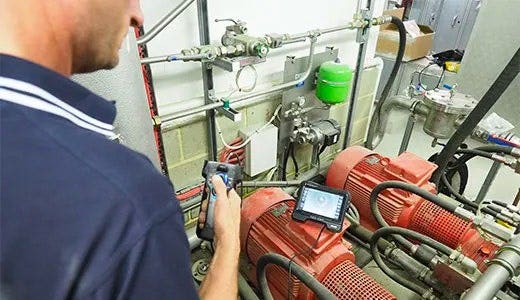

Applicazioni
Specifiche tecniche
FUNZIONI DI BASE
UNITÀ ENDOSCOPICA
| Modello N° | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| Sonda di inserimento | Diametro endoscopio | Φ 4,0 mm | Φ 6,0 mm | ||||
| Lunghezza dell'endoscopio | 2,0 m | 3,5 m | 2,0 m | 3,5 m | 7,5 m | 10,0 m | |
| Rivestimento | Treccia di tungsteno a lunga durata | ||||||
| Flessibilità della sonda | Rigidità uniforme | Sonda Tapered Flex con flessibilità crescente verso l'estremità distale | |||||
| Sensore della temperatura | Indicatore a 2 livelli per gli avvisi di temperatura elevata | ||||||
| Sezione dell'articolazione | Angolo di articolazione su/giù/destra/sinistra |
130° | 150° | 120° | 110° | ||
| Funzionamento dell'articolazione | Articolazione elettronica del terminale TrueFeel / Controllo dell'articolazione in modalità precisa attraverso il menu touch screen | ||||||
| Peso approssimativo | 0,99 kg | 1,05 kg | 1,06 kg | 1,17 kg | 1,47 kg | 1,66 kg | |
| Dimensioni (Altez. x Lungh. x Largh.) | 97 mm × 188 mm × 158 mm.) (parti sporgenti non incluse) | ||||||
| Illuminazione | Illuminazione LED | ||||||
UNITÀ DI BASE
| Modello N° | IPLEX GX (IV9000G) | IPLEX GT (IV9000G) | |
| Peso (con batteria) | 1,77 kg | ||
| Dimensioni (L x P x A) | 241 mm × 190 mm × 70 mm.) (parti sporgenti non incluse) | ||
| Dimensioni della valigia di trasporto | 375 mm × 525 mm × 243 mm (dimensioni compatibili con il bagagli a mano della maggior parte delle compagnie aeree) | ||
| Display | WVGA da 8 pollici, LCD a luce naturale con tecnologia touch screen e retroilluminazione LCD regolabile a 5 intensità | ||
| Alimentazione | Alimentazione CA | Da 100 V a 240 V, 50/60 Hz (con l'alimentatore CA in dotazione) | |
| Batteria | 10,8 V nominale (valore approssimativo) [con batteria inclusa] Durata della batteria: Circa 186 minuti |
||
| Uscita video standard | HDMI | Tipo A HDMI 1.4 | |
| Cuffia (microfono con entrata e uscita audio) | Presa mini CTIA da Φ 3,5 mm | ||
| Streaming live wireless | Utilizzando il consigliato adattatore LAN wireless USB, collegandolo al connettore USB Tipo A; disponibile per i dispositivi iOS mediante l'app IPLEX Image Share | ||
| Trasferimento di file wireless | Collegare il consigliato adattatore LAN wireless USB al connettore USB Tipo A; disponibile per computer mediante l'app IPLEX desktop | ||
| Intercambiabilità degli endoscopi | Disponibile per tutti i modelli endoscopio | Disponibile per gli stessi modelli di endoscopio | |
FUNZIONI SOFTWARE
| Funzioni di imaging | Zoom digitale 5X e controllo della luminosità a 16 livelli | |
| Regolazione del guadagno | Regolazione del guadagno a 4 livelli (Manuale, Automatico, Wider1 e Wider2) |
Automatico |
| Riduzione dinamica del rumore | Disponibile | - |
| Regolazione della nitidezza | controllo della nitidezza a 4 modalità | - |
| Regolazione della saturazione | Controllo della saturazione del colore con regolazione a 3 modalità (Monotono, Naturale e Brillante) |
- |
| Opzioni del testo del display | Visualizzazione di titolo da 30 caratteri | |
| Opzioni del testo delle note | Visualizzazione di titolo da 30 caratteri, segni di punteggiatura e funzione Free drawing | - |
| Funzioni di visualizzazione delle immagini | L'immagine in tempo reale può essere invertita da destra a sinistra, da su a giù e ruotata di 180 gradi | |
FUNZIONI DI GESTIONE DELL'ACQUISIZIONE
| Supporti di acquisizione | Normale | SDHC (con SDHC inclusa） | |
| Video continuo | microSDHC (usando le componenti consigliate; attivare la funzione di Video continuo) | - | |
| Memoria interna | Disponibile (sono registrate solamente le immagini statiche) | - | |
| Schermata delle informazioni | Informazioni su Zoom, luminosità, Data/Ora, titolo, Adattatore del terminale ottico, logo OLYMPUS e configurazioni del sistema | ||
| Visualizzazione dell'immagine in anteprima | Le immagini acquisite possono essere visualizzate come anteprima | ||
| Acquisizione di un’immagine | Risoluzione | H768 x V576 (Pixel） | |
| Formato di acquisizione | Formato JPEG compresso | ||
| Registrazione video | Risoluzione | H768 x V576 (Pixel） | |
| Formato di acquisizione | MPEG 4 AVC/H.264 conforme al Profilo della linea di base; Compatibile con Windows Media Player 12 |
||
| Frequenza di quadro | 60fps /30 fps | ||
FUNZIONI DI MISURA
FUNZIONI DI MISURA STEREO
| Misurazione area e circonferenza con molteplici punti*1 |
CONDIZIONI AMBIENTALI DI UTILIZZO
| Temperatura di esercizio | Sonda di inserimento | Nell'aria: Da -25 °C a 100 °C; Nell'acqua: Da 10 °C a 30 °C |
| Altre componenti | Nell'aria: Da -10 °C a 40 °C (con batteria) | |
| Nell'aria: Da 0 °C a 40 °C (con alimentatore CA e caricabatteria) | ||
| Umidità relativa | Tutte le componenti | Da 15 a 90% |
| Resistenza ai liquidi | Tutte le componenti | Utilizzabile quando esposto a olio meccanico, olio leggero o soluzione salina al 5% |
| Resistenza alla polvere e all'acqua |
Sonda di inserimento | Utilizzabile sott'acqua con adattatore del terminale di visualizzazione collegato Non utilizzabile sott'acqua con adattatori del terminale di Misura stereo Serie IV94: Fino a un equivalente di 3,5 m di profondità Serie IV96: Fino a un equivalente di 10 m di profondità |
| Altre componenti | IP65; non funzionante immerso nell'acqua (lo sportellino della batteria e altri elementi devono essere chiusi) |
COMPATIBILITA' MIL-STD
Le condizioni ambientali di utilizzo sono in conformità alle norme MIL-STD-810G e MIL-STD-461G.
Non viene data alcuna garanzia di assenza di danni in qualunque condizione. Per maggiori dettagli, contattare il rappresentante alle vendite Evident.
SPECIFICHE DELL'ADATTATORE DEL TERMINALE OTTICO
Adattatori terminali di 4,0 mm
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Sistema ottico | Campo visivo | 80° | 120° | 120° | 100° | 100° |
| Direzione visiva | Frontale | Laterale | ||||
| Profondità di campo*2 | Da 35 a ∞ mm | Da 2 a 200 mm | Da 17 a ∞ mm | Da 2 a 15 mm | Da 8 a ∞ mm | |
| Diametro esterno | estremità distale*3 | Φ 4,0 mm | ||||
| Estremità distale*4 | 19,0 mm | 21,7 mm | ||||
| Sistema anti-olio | Disponibile | ー | ||||
Adattatori terminali di 6,0 mm
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Sistema ottico | Campo visivo | 40° | 80° | 80° | 120° | 120° |
| Direzione visiva | Frontale | |||||
| Profondità di campo*2 | Da 200 a ∞ mm | Da 9 a ∞ mm | Da 35 a ∞ mm | Da 2 a 200 mm | Da 19 a ∞ mm | |
| Diametro esterno | estremità distale*3 | Φ 6,0 mm | ||||
| Estremità distale*4 | 18,4 mm | 18,9 mm | 18,8 mm | 18,9 mm | 18,8 mm | |
| Sistema anti-olio | Disponibile | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Sistema ottico | Campo visivo | 80° | 120° | 120° | 220° | 100°/100° |
| Direzione visiva | Laterale | Forward | Forward/Side | |||
| Profondità di campo*2 | Da 15 a ∞ mm | 1 to 25 mm | 3 to ∞ mm | 1.6 to ∞ mm | 2.0 to ∞ mm | |
| Diametro esterno | estremità distale*3 | Φ 6,0 mm | Φ8.4 mm | Φ6.0 mm | ||
| Estremità distale*4 | 24,2 mm | 21.1 mm | 29.5 mm | |||
| Sistema anti-olio | ー | |||||
Stereo Tip Adaptors (4.0 mm and 6.0 mm)
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Sistema ottico | Campo visivo | 50°/50° | 60°/60° | ||
| Direzione visiva | Frontale | Laterale | Frontale | Laterale | |
| Profondità di campo*2 | Da 5 a ∞ mm | Da 4 a ∞ mm | Da 5 a ∞ mm | Da 4 a ∞ mm | |
| Diametro esterno | estremità distale*3 | Φ 4,0 mm | Φ 6,0 mm | ||
| Estremità distale*4 | 24,3 mm | 28,4 mm | 24,9 mm | 31,3 mm | |
*1. Upgrade per la funzione opzionale
*2. Indica la distanza di visualizzazione con messa a fuoco ottimale.
*3. L'alimentatore può essere inserito in un foro da ø 4,0 mm, ø 6,0 mm e ø 8,4 mm quando montato sull'endoscopio.
*4. Indica la lunghezza della sezione rigida all'estremità distale dell'endoscopio quando montato.
