Videoscopio iPLEX G Lite
Il videoscopio industriale IPLEX G Lite racchiude potenti funzionalità di imaging in un corpo piccolo e robusto. Gli operatori impegnati in applicazioni complesse possono avvalersi di uno strumento di ispezione visiva remota leggero e con una portatilità praticamente illimitata per una qualità delle immagini e una facilità d'uso tali da realizzare le ispezioni in modo ottimale.
Se stai effettuando un'ispezione negli spazi limitati della carlinga di un impianto eolico, la versione dedicata del videoscopio IPLEX G Lite, con combinazione di portatilità e potenti funzionalità di imaging, permette di facilitare il tuo lavoro.
IPLEX G Lite/G Lite-W

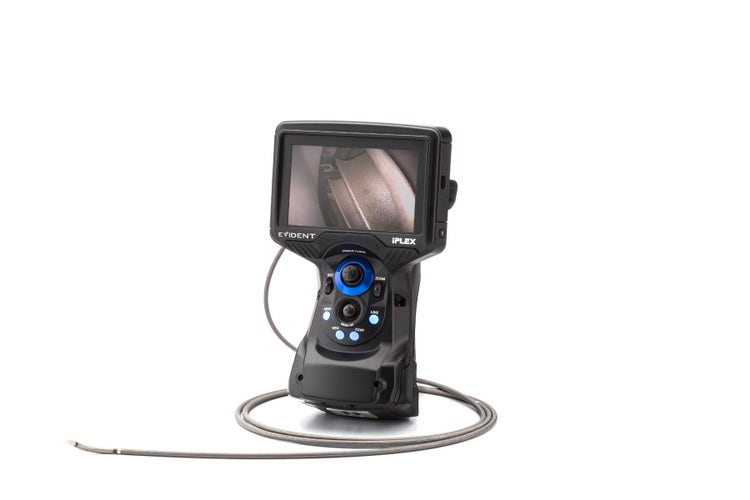

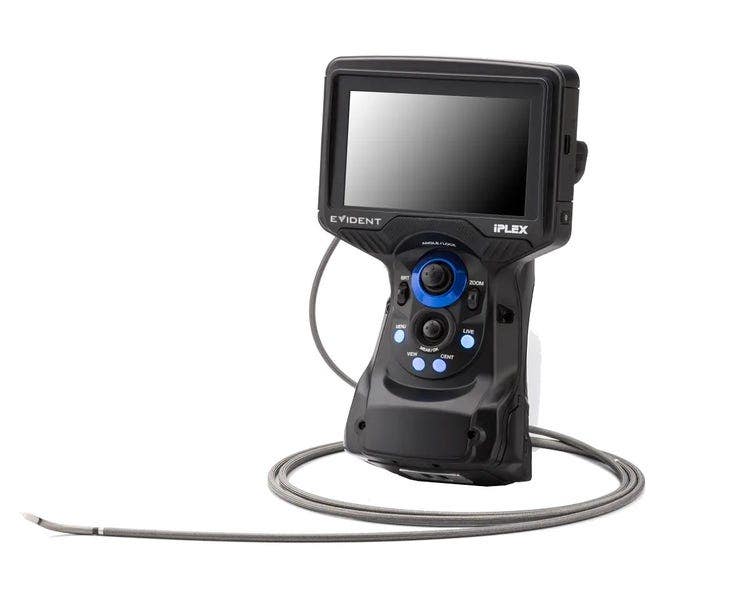

Videoscopio compatto IPLEX G Lite
Un potente e portatile videoscopio
Per le ispezioni complesse che richiedono l'uso di un boroscopio compatto, il videoscopio industriale IPLEX G Lite racchiude delle potenti funzionalità di imaging in un telaio robusto e compatto. Leggero e in grado di realizzare praticamente qualsiasi applicazione, questo strumento di ispezione visiva remota garantisce agli utenti una qualità di immagini e una facilità d'uso per raggiungere gli obiettivi.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.
Videoscopio IPLEX G Lite-W per l'energia eolica
Ispezione di turbine eoliche più efficiente
Se stai effettuando un'ispezione negli spazi limitati della carlinga di un impianto eolico, la versione dedicata del videoscopio IPLEX G Lite, con combinazione di portatilità e potenti funzionalità di imaging integrate in un telaio compatto, permette di facilitare il tuo lavoro.
Portabilità senza limiti
Questo videoscopio compatto, progettato in modo ergonomico, può essere trasportato praticamente in qualunque luogo di lavoro e essere usato in modo confortevole.
- Leggero: Il videoscopio IPLEX G Lite pesa solamente 1,15 kg (2,5 lb) mentre il videoscopio IPLEX G Lite-W pesa solamente 1,16 kg (2,6 lb)

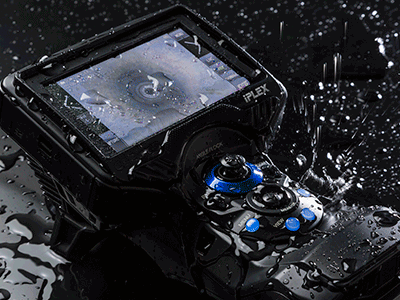

- Robusto: Compatto ma robusto, i videoscopi IPLEX G Lite/IPLEX G Lite-W sono progettati per rispettare il grado di protezione IP65 e sono costruiti per passare i test del Dipartimento della Difesa (MIL-STD)
- Scegli l'endoscopio idoneo in rapporto all'obiettivo operativo: Scegli gli endoscopi che misurano una lunghezza di 2 m e 3,5 m (4 mm/6 mm), oltre a 10 m (solamente 6 mm)
- Progettato per la trasportabilità: Il videoscopio e i relativi accessori possono essere trasportati in una valigia leggera di dimensioni sufficientemente ridotte da potere essere sistemata al di sotto di un sedile di aereo
Immagini reali
Si è trovata una nuova soluzione per non sacrificare più la portatilità per ottenere immagini di alta qualità. I videoscopi compatti IPLEX G Lite e IPLEX G Lite-W integrano molte delle funzionalità di imaging, che normalmente si trovano in videoscopi di maggiori dimensioni, in strumenti di ridotte dimensioni a alta portatilità.

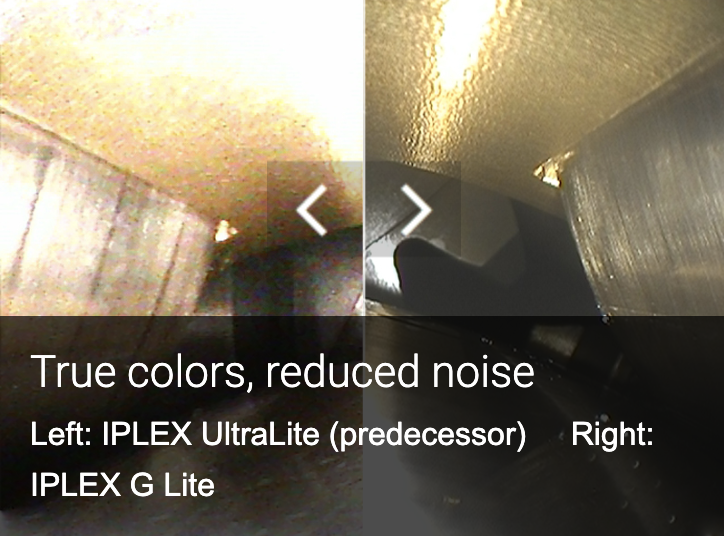

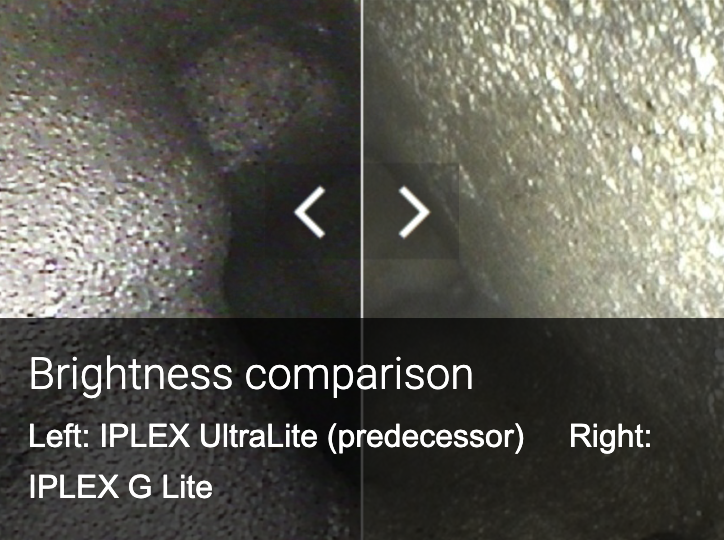

- Alta luminosità, rumore ridotto: La fonte luminosa al LED del videoscopio è due volte più potente rispetto al modello precedente (IPLEX UltraLite); con l'ausilio del nuovo algoritmo di riduzione del rumore, questo videoscopio compatto permette di rilevare problemi e difetti in aree scarsamente illuminate
- Video da 60 fotogrammi al secondo (fps): Acquisizione di video ad alta risoluzione grazie a un'elevata frequenza dei fotogrammi del videoscopio. Se si sta registrando un oggetto in movimento, è possibile ottenere video con visualizzazione ottimale senza discontinuità.

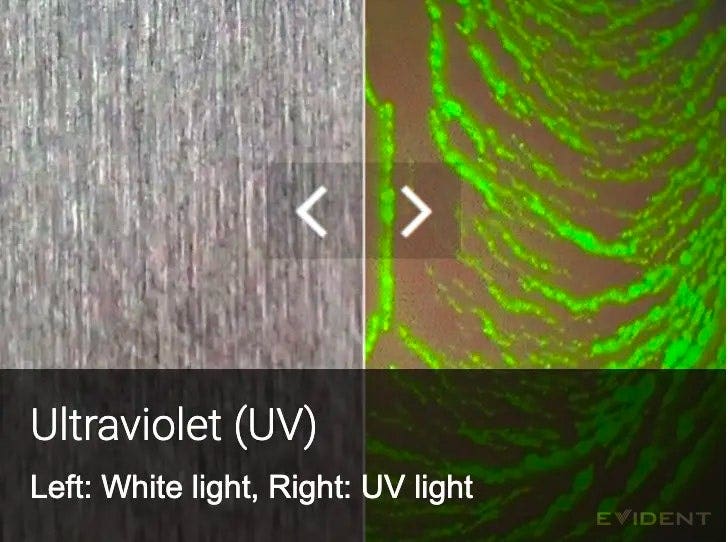

- Opzioni a illuminazione IR e UV flessibili: Rilevamento di cricche sottili non visibili mediante l'illuminazione a Ultravioletti (UV) e visualizzazione di oggetti in aree a scarsa luminosità mediante un'illuminazione a infrarossi (IR). La fonte luminosa LED rimovibile espande le capacità del videoscopio*.
- Misure efficaci con la sola pressione di un dito: Il videoscopio è dotato della misura scalare come funzione di serie, in grado di misurare oggetti mediante un difetto di riferimento. Per delle funzionalità più avanzate è sufficiente aggiungere l'opzionale Misura stereoscopica per misurare oggetti mediante le precise coordinate tridimensionali.
*Solamente IPLEX G Lite
Veloce e di facile uso
Il videoscopio compatto combina ergonomia e robustezza con funzionalità progettate con attenzione, rendendo le tue ispezioni veloci e efficienti.
- Joystick sensibile, movimenti precisi: La sensibile articolazione TrueFeel permette di controllare il terminale dell'endoscopio attraverso movimenti precisi in modo che si possa raggiungere velocemente l'area da ispezionare.
- Registrazione simultanea di immagini e video: Premendo un pulsante è possibile acquisire immagini durante la registrazione di un video.
- Segnalibro: Aggiunta di segnalibri per risparmiare tempo durante la revisione dei video per trovare velocemente delle situazioni critiche.
- Video continuo:Nessuna registrazione incompleta di ispezioni critiche; il videoscopio compatto registra automaticamente gli ultimi 30 minuti dell'ispezione anche se si dimentica di premere il pulsante di registrazione

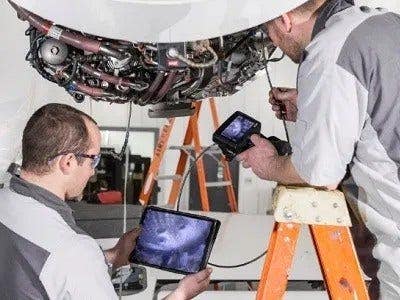

- Immagini dell'ispezione condivise: Usando il consigliato adattatore LAN wireless USB, le immagini possono essere condivise con colleghi usando un tablet durante l'ispezione; questo permette di facilitare la diagnosi dei problemi con l'aiuto di altri operatori
- Facile condivisione dei dati: Capacità di invio al proprio computer di immagini e video salvati attraverso wireless mediante l'app desktop IPLEX per un trasferimento sicuro dei file
Ispezione di turbine eoliche più efficiente
Il videoscopio IPLEX G Lite-W, la versione IPLEX G Lite ha delle caratteristiche specificatamente dedicate all'ispezione di turbine eoliche come:
- Adattatore del terminale ottico anti-olio a tenuta per vedere chiaramente in ambienti oleosi
- Ottiche progettate per le ispezioni di sistemi di trasmissione di impianti eolici
- Endoscopio da 4 mm per l'ispezione in spazi limitati
- Tubo guida a LED luminoso *
- Rivestimento della sonda di inserimento anti-olio per facilitarne la pulizia
*Opzionale
Realizzare ispezioni in modo più veloce
L'adattatore terminale a tenuta e anti-olio del videoscopio compatto permette di vedere più chiaramente in contesti con presenza di olio come i sistemi di trasmissione. Il terminale a tenuta evita l'ingresso di olio nell'adattatore mentre i canali nel terminale anti-olio si avvalgono dell'azione della capillarità per rimuovere l'olio dall'obiettivo. Adesso è possibile risparmiare tempo nella rimozione dell'endoscopio per la pulizia del terminale dall'olio, in modo da assicurare l'esecuzione di ispezioni più veloci.
Progettato per rispettare il grado di protezione IP65 e costruito per passare i test del Dipartimento della Difesa (MIL-STD), il videoscopio IPLEX G Lite-W è in grado di operare in contesti complessi situati ad altezze elevate come quelli delle carlinghe degli impianti eolici, assicurando il massimo della produttività. Il resistente meccanismo dell'articolazione della sonda di inserimento permette di proteggere l'endoscopio quando lo si inserisce in spazi ristretti nei quali può essere facilmente danneggiato.
Dedicato alle ispezioni di turbine eoliche

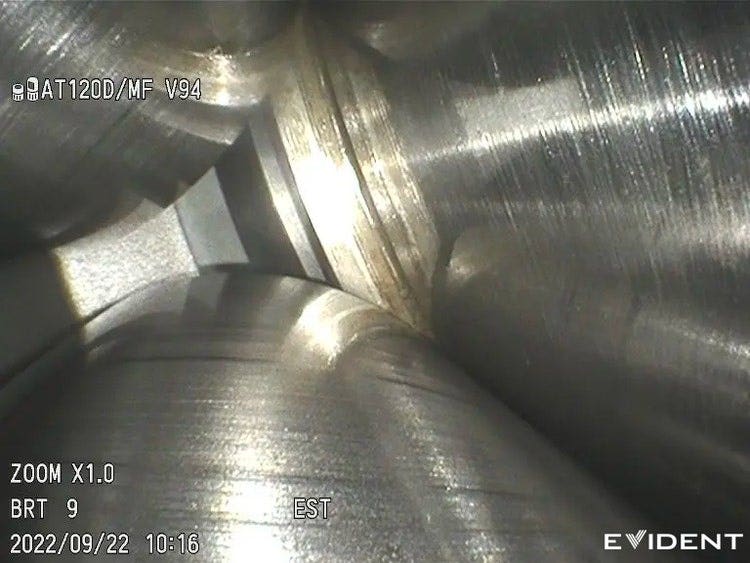

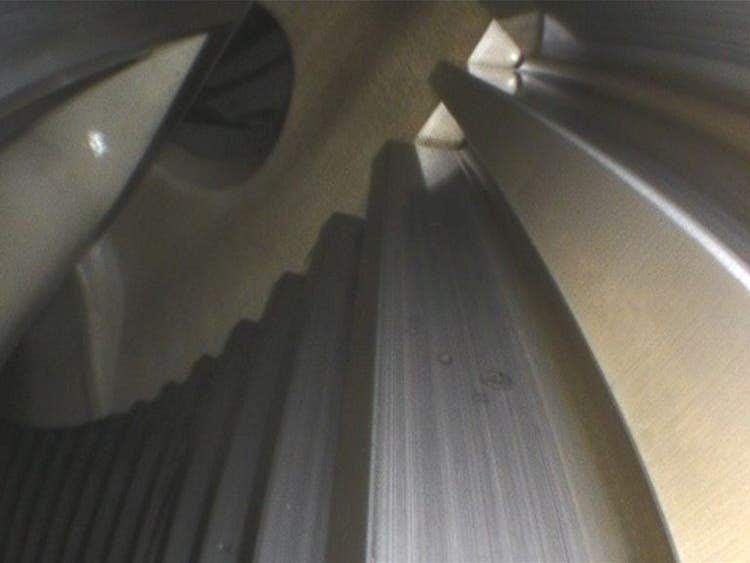

Il videoscopio IPLEX G Lite-W integra delle ottiche progettate specificatamente che rappresentano un compromesso tra la necessità di vedere da una distanza ravvicinata le parti di una turbina eolica (es: cuscinetti e denti di ingranaggi) e quella di osservare i difetti in spazi ampi, rimanendo sufficientemente compatte da entrare negli spazi tra i cuscinetti delle turbine per individuare eventuali alterazioni.

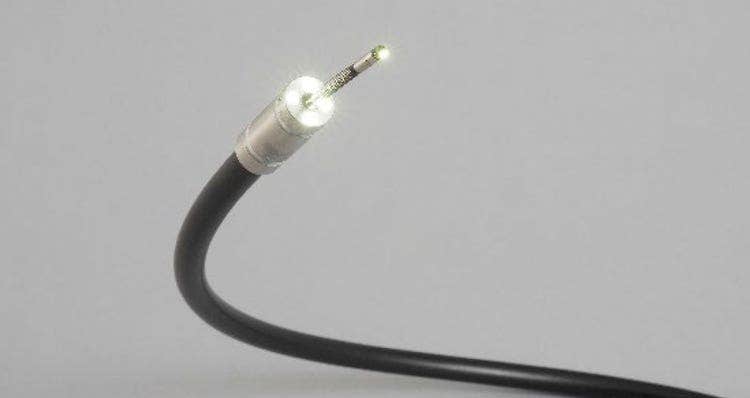

L'opzionale tubo guida con LED è progettato per l'ispezione di turbine eoliche. La sua efficace illuminazione permette di individuare i difetti in modo più veloce in spazi ampi e scuri, come nel caso di un sistema di trasmissione, riducendo i tempi necessari per ottenere delle immagini di qualità. Quando si deve operare, il tubo guida semiflessibile facilita il suo posizionamento per acquisire le immagini desiderate. Usando una sola mano è possibile controllare facilmente l'endoscopio da 4 mm e muoverlo per vedere aree di difficile accesso del sistema di trasmissione.
Facile da trasportare, facile da pulire

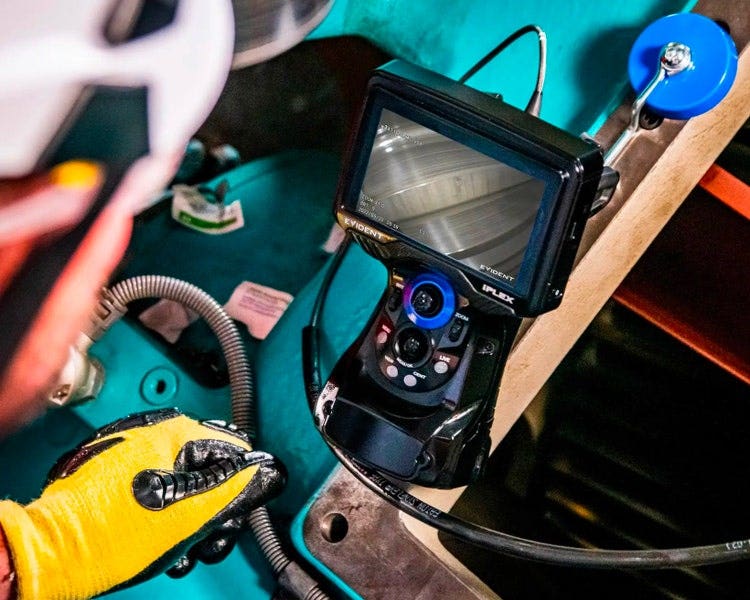

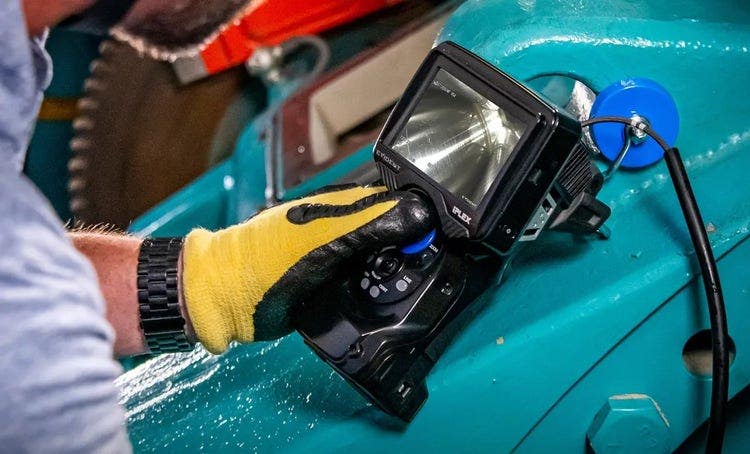

Pesando solamente 1,16 kg (2,56 lb), il compatto videoscopio IPLEX G Lite-W è facile da trasportare in contesti complessi come la parte superiore delle carlinghe. Attraverso un uncino e un braccio magnetico disponibile sul mercato è possibile posizionare l'unità principale e l'endoscopio nella posizione più pratica. La struttura portatile e ergonomica, oltre al touch screen reattivo permettono di usare e controllare il videoscopio mentre si indossano guanti negli spazi limitati di una carlinga.
Il rivestimento liscio resistente all'olio dell'endoscopio semplifica la pulizia del videoscopio. Anche se l'olio si è attaccato alla sonda di inserimento ne risulta facile la rimozione attraverso un panno pulito. In questo modo è possibile riporre gli strumenti e ritornare in ufficio più velocemente.
Incrementa la precisione di ispezione con l'analisi 3D integrata

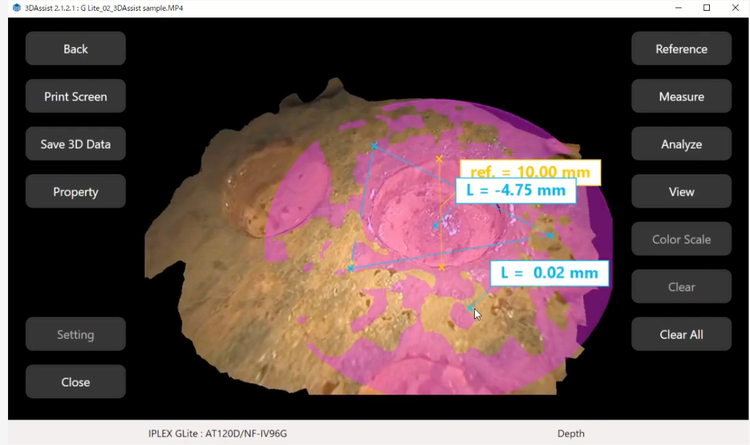

Combina gli adattatori ottici standard con il nostro software 3DAssist™* per permettere una modellazione 3D e una misura comparativa avanzate. Questa efficiente integrazione riduce significativamente i tempi di ispezione migliorando inoltre considerevolmente la qualità di ispezione.
*IPLEX G Lite-W non è compatibile con il software 3DAssist.
Caractéristiques techniques
Caractéristiques techniques des vidéoscopes IPLEX G Lite et IPLEX G Lite-W
Fonctions de base
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fonctions logicielles
|
Fonctions de gestion des enregistrements
|
||||||||||||||||||||||||||||
Fonctions de mesure
Fonctions de mesure stéréo – Mise à niveau pour les fonctions optionnelles (pour l’IPLEX G Lite seulement)
|
Environnement de fonctionnement
|
Conformité aux normes MIL-STDLa performance de l’appareil dans l’environnement de fonctionnement est confirmée par les normes MIL-STD-810G et MIL-STD-461G suivantes.
|
Caractéristiques techniques des adaptateurs d’embouts optiquesAdaptateurs d’embout d’observation de 4,0 mm pour IPLEX G Lite
Adaptateurs d’embout d’observation de 6,0 mm pour IPLEX G Lite
Adaptateurs d’embout pour mesure stéréo (4,0 mm et 6,0 mm) pour IPLEX G Lite
Caractéristiques optiques de l’IPLEX G Lite-W
Accessoire : tube de guidage à LED MAJ-2535Caractéristiques techniques
Environnement de fonctionnement
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*1. Indique la distance d’observation permettant une mise au point optimale.
*2. L’adaptateur peut être inséré dans un trou d’un diamètre de 4,0 mm, de 6,0 mm et de 8,4 mm lorsqu’il est fixé au tube d’insertion.
*3. Indique la longueur de la portion rigide à l’extrémité distale du tube d'insertion lorsque l’adaptateur est fixé.

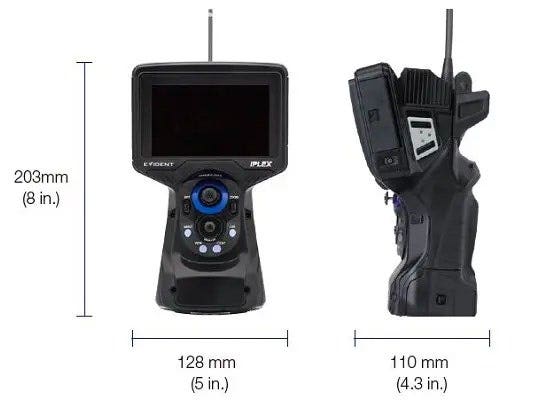

Dimensions des vidéoscopes IPLEX G Lite/IPLEX G Lite-W
