Nota applicativa d'ispezione di canne di armi da fuoco
Introduzione
In genere la misura e l'ispezione visiva di una canna di arma da fuoco richiede l'applicazione di due diversi metodi: uno qualitativo e uno quantitativo.
Le ispezioni di routine in genere combinano entrambi i metodi: un'ispezione visiva per valutate le condizioni delle superfici interne e la misura fisica per rilevare l'usura o la deformazione dimensionale.
Perché ispezionare le canne di armi da fuoco?
Le canne di armi da fuoco sono soggetti a sollecitazioni estreme in termini di pressione, calore e attrito. La realizzazione di ispezioni periodiche risulta fondamentale per assicurare sicurezza, prestazioni e conformità agli standard qualitativi.
Un'ispezione visiva con un videoscopio o boroscopio di alta qualità permette l'identificazione di qualsiasi tipo di difetto, come rimozione della cromatura (in modo particolare nel cono di forzamento oppure nella parte anteriore delle rigature), corrosione, vaiolatura e segni. Oppure ancora, in condizioni estreme, rigature che sono state rimosse dalla canna.
Questa ispezione visiva può essere realizzata per valutare le condizioni dell'arma e per determinare se è sicura e affidabile per l'uso.
Arma da fuoco
Obiettivi
- Ispezione di armi da fuoco con RVI: Per permettere all'operatore di visionare le condizioni interne della canna in modo preciso e chiaro
- Aumento del 50% del rilevamento di corrosione e sollecitazioni dell'arma da fuoco
- Ridotti costi del ciclo di vita
- Miglioramento delle prestazioni termiche e balistiche
Vantaggi
- Maggiore disponibilità dell'arma da fuoco
- Miglioramento della capacità balistica
- Precisione

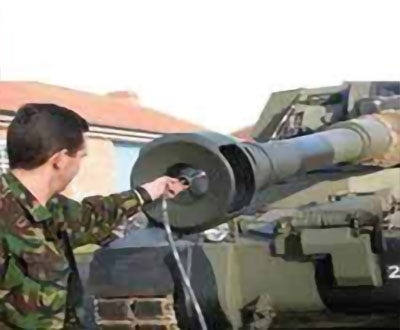

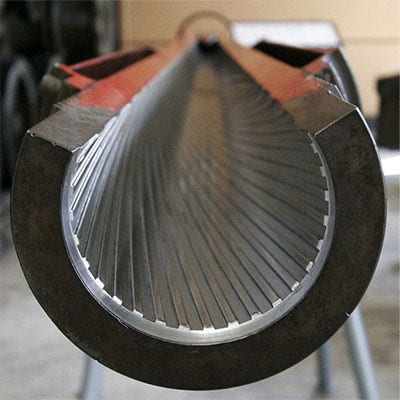

Fig. 1: Si tratta solamente di un'illustrazione di come può essere usato.

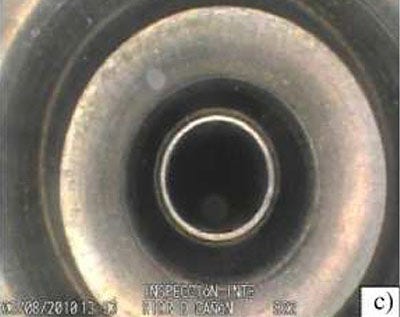

Fig. 2: Vista interna dell'usura della rigatura acquisita utilizzando il videoscopio IPLEX GX.

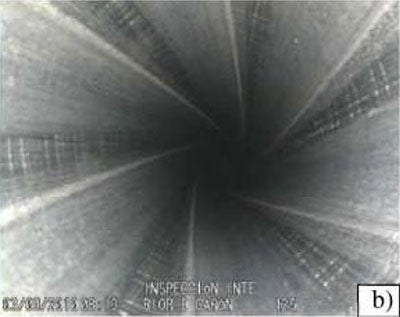

Fig. 3: Verifica del residuo con luce bianca e UV utilizzando il sistema IPLEX G Lite.

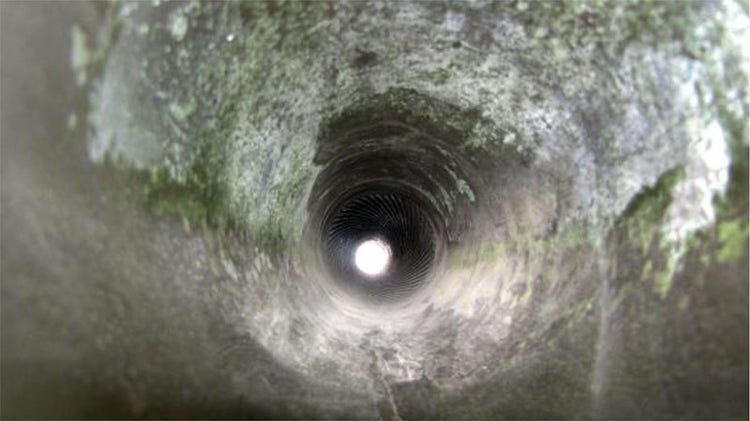

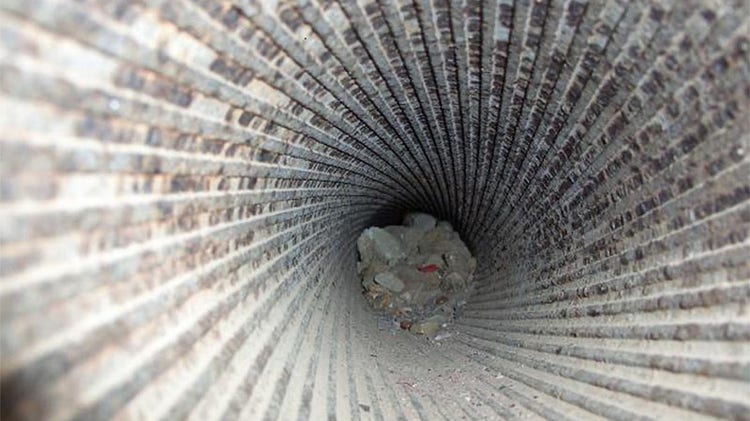

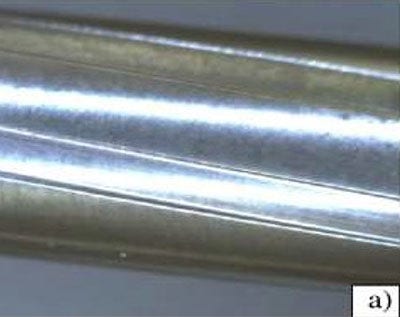

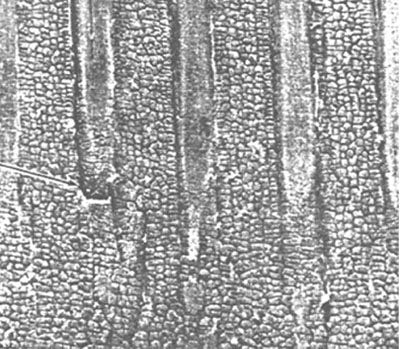

Usura e corrosione della canna
- Sollecitazioni indotte termicamente creano cricche da calore durante lo sparo
- Il substrato sottostante viene alterato termicamente (HAZ)
- Una successiva aggressione chimica dell'acciaio da parte dei gas di combustione danneggia la cromatura
- Le "isole" di cromo rischiano di essere compromesse fino a quando non vengono liberate e lasciano esposto il substrato di acciaio
- Il substrato di acciaio viene rapidamente corroso attraverso gas di combustione a alta velocità e aggressioni chimiche accelerate a alte temperature

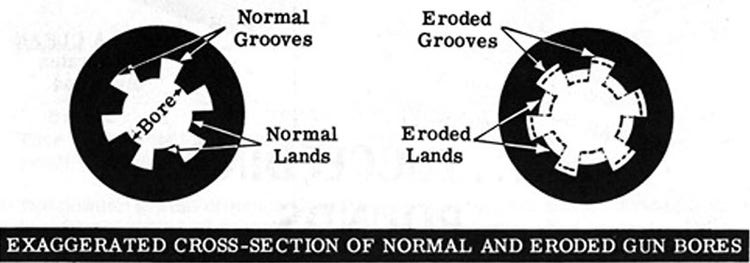

Gli effetti dell'erosione e della corrosione sulle canne di armi da fuoco
La corrosione del foro dell'arma si verifica principalmente all'inizio della rigatura. Cioè nel foro dell'arma in prossimità della culatta, dove inizia la rigatura.
In armi dove vengono utilizzati sacchetti o munizioni semi-fisse, il proiettile può essere spinto più in profondità nell'arma da fuoco. Questo riduce la densità di caricamento e, di conseguenza, la velocità dell'avancarica diminuisce.
Inoltre la corrosione causa, nelle parti superiori dei rilievi del foro rigato, un'usura più veloce rispetto alle parti inferiori delle scanalature, incrementando la quantità di gas che fuoriesce oltre la corona di forzamento. Questo riduce ulteriormente la pressione dietro il proiettile, pertanto la velocità dell'avancarica diminuisce.
Perfino una leggera corrosione è in grado di ridurre la velocità dell'avancarica, la gittata e la precisione di un arma da fuoco.
Alla lunga l'arma diventa inservibile quando la corrosione riduce la sua efficacia, a un punto tale che i proiettili sparati non sono più in grado di colpire l'obiettivo.
Prima che un'arma diventi imprecisa a causa della corrosione, la canna deve essere sostituita o riallineata, nel caso di armi dotati di rivestimenti rimovibili.
La durata di un'arma di grandi dimensioni è inferiore in termini di colpi sparati rispetto a una mitragliatrice.
Per ogni arma dovrebbe essere registrato il numero di colpi sparati così da fornire un'informazione corretta sulla corrosione del foro a fini di controllo. In questo modo il responsabile delle armi è in grado di definire il momento in cui la canna deve essere sostituita.
Conclusioni
L'Ispezione visiva remota (RVI), avvalendosi delle soluzioni di videoscopia Evident, rappresenta un metodo veloce, affidabile e non invasivo per l'ispezione delle canne delle armi nei settori della difesa e della produzione. Combinando ottiche di precisione, portabilità e illuminazione avanzata, l'IPLEX GX/GT e G Lite assicurano la chiarezza e l'efficienza necessarie per rilevare tempestivamente delle problematiche critiche e prolungare la durata delle canne.
Prodotti usati per questa applicazione
Le nostre soluzioni di videoscopia avanzate assicurano una chiarezza e un'affidabilità ottimali per l'ispezione di canne di armi da fuoco:

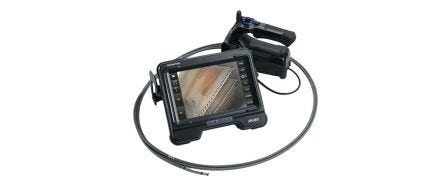

IPLEX GX/GT
Sistema di videoscopia compatto e resistente progettato per ambienti difficili. Integra degli endoscopi rimovibili e permette un imaging di alta qualità.

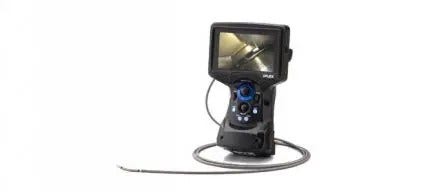

IPLEX G Lite/G Lite-W
Leggeri e portatili con generatori di luce bianca e UV, sono l'ideale per il rilevamento di difetti superficiali e la verifica di residui o contaminanti.
Nota: Entrambi i sistemi supportano l'acquisizione di immagini e la consultazione in loco, semplificando la documentazione e la presa di decisioni.
