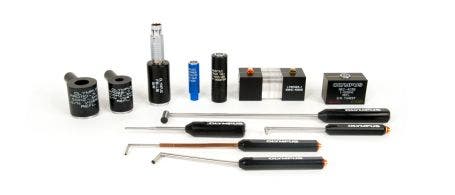

Le sonde e i trasduttori Olympus NDT sono degli strumenti di ispezione di alta qualità disponibili in con un'ampia offerta di frequenze, configurazioni, tipi di connessioni e tipi di cavi. Tutte le sonde e i trasduttori sono leggeri ma strutturalmente solidi. L'esperienza Olympus nella progettazione e nella produzione di sonde e trasduttori NDT consente di offrire un'apparecchiatura che supera numerose esigenze ispettive a livello globale. Offriamo numerosi tipi di trasduttori per il rilevamento di difetti, la misura di spessori e la ricerca dei materiali. Inoltre Olympus offre dei servizi per la progettazione e può fornire delle soluzioni per la personalizzazione delle sonde per soddisfare diverse esigenze applicative.

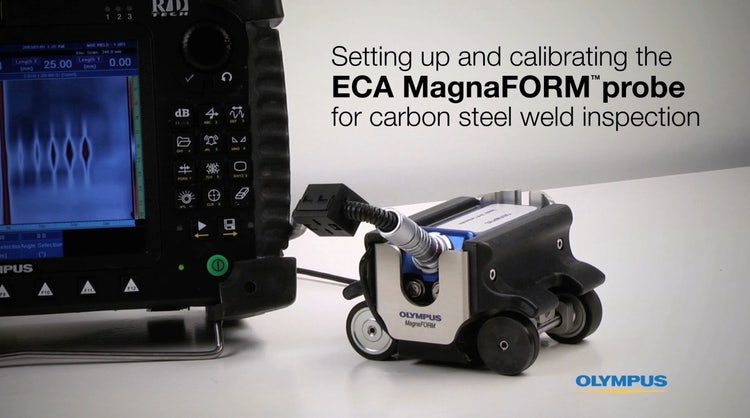

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/MagnaFORM_SubtitleMASTER(3)_480.mp4

Sonde a ultrasuoni e eddy current

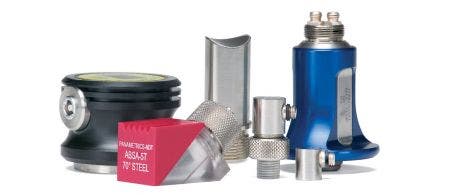

Sonde ad ultrasuoni

Le sonde ad ultrasuoni vengono usate per applicazioni nel campo del rilevamento dei difetti, della misurazione di spessori, della ricerca dei materiali e della diagnosi medica. Esistono più di 5000 tipi di sonde ad ultrasuoni di differenti stili con diversi diametri degli elementi, frequenze e connettori.

Sonde eddy current

Le sonde eddy currrent comprendono le sonde Nortec e NDT Engineering. La nostra gamma comprende più di 10 000 sonde eddy current standard e personalizzate, blocchi campione e accessori.

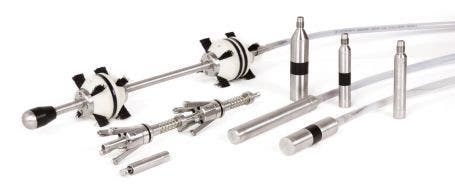

Sonde per ispezione di tubi

Le sonde per l'ispezione dei tubi sono leggere ma robuste. Includono delle sonde eddy current, a campo lontano a flusso magnetico disperso e ad ultrasuoni IRIS. Queste sonde sono usate per le applicazioni d'ispezione di tubi ferromagnetici e non ferromagnetici.

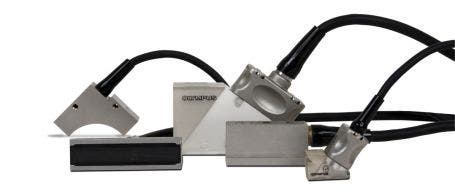

Sonde phased array

Le sonde per specifiche applicazioni phased array hanno un intervallo di frequenza compreso tra 0,5 MHz e 18 MHz, inoltre possono avere 16, 32, 64 o 128 elementi. Le sonde speciali possono avere centinaia di elementi.

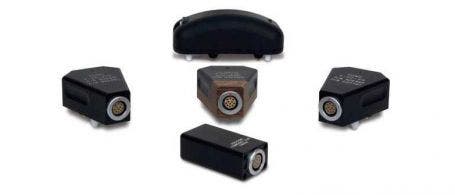

Sonde BondMaster

Le sonde BondMaster includono numerose e versatili sonde come quelle a trasmissione-ricezione (pitch-catch), MIA (analisi d'impedenza meccanica) e di risonanza.

Sonde eddy current array

Le sonde eddy current array, usate per il rilevamento della corrosione, l'ispezione delle saldature a frizione e il rilevamento superficiale e in prossimità della superficie permettono di accelerare il processo d'ispezione.

FAQ delle sonde NDT

Cos'è una sonda eddy current?

Le sonde eddy current sono un tipo di strumento di controllo non distruttivo. Il flusso di corrente alternata passa attraverso una bobina all'interno della sonda eddy current per generare un campo magnetico oscillante. Quando viene utilizzata su un materiale conduttore, come una componente metallica, un flusso circolare di elettroni si sposta attraverso il metallo. Questo, a sua volta, genera un campo magnetico che interagisce con la bobina nella sonda. Un rilevatore di difetti eddy current interpreta questi segnali per aiutare gli operatori nell'identificazione di difetti potenziali.

Per cosa vengono utilizzati i trasduttori?

I trasduttori sono usati per convertire i segnali elettrici in ultrasuoni. Sono in grado di trasmettere le onde sonore a alta frequenza in una componente da ispezionare ricevendone successivamente gli echi. Queste informazioni sono comunicate al rilevatore di difetti il quale converte i segnali in informazioni utili a un operatore per il rilevamento di difetti.

Come funziona un trasduttore?

Un trasduttore a ultrasuoni converte un impulso di energia elettrica proveniente dal rilevatore di difetti in energia meccanica sotto forma di onde sonore trasmesse attraverso la componente da ispezionare. Le onde sonore di ritorno dalla componente vengono convertite dal trasduttore in un impulso di energia elettrica che può essere elaborato e visualizzato da un rilevatore di difetti. Il trasduttore fondamentalmente funziona come un altoparlante-microfono che produce e riceve impulsi di onde sonore con frequenze molto più alte rispetto all'intervallo di frequenze percepibile dall'udito umano.

Risorse video delle sonde NDT

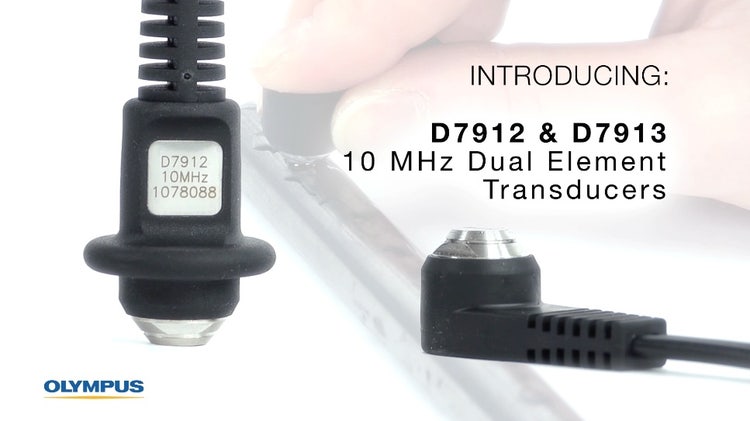

Trasduttori a doppio elemento D7912 e D7913 da 10 MHz

Video di presentazione sui trasduttori a doppio elemento D7912 e D7913 da 10 MHz con una descrizione su come questi prodotti avanzati possono aiutare gli utenti a soddisfare le complesse esigenze di ispezione.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/D7912-13_SUBTITLEMASTER(3)_480.mp4

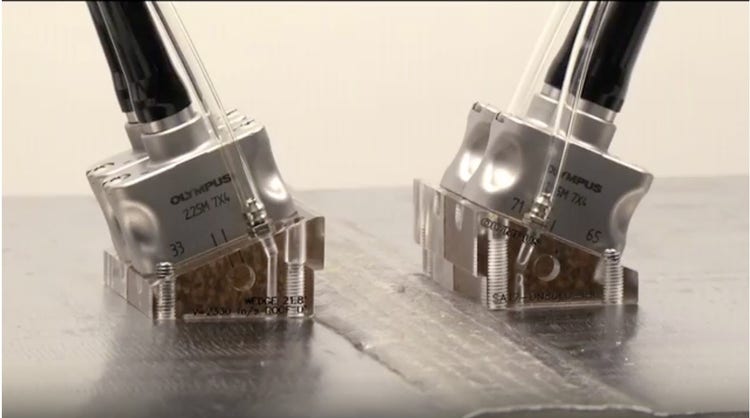

Strumento di controllo dei materiali compositi BondMaster 600 – Configurazione delle sonde trasmissione-ricezione per il rilevamento di perdite di aderenze in materiali compositi

Le sonde trasmissione-ricezione sono l'ideale per rilevare i distacchi del rivestimento dai materiali compositi con struttura a nido d'ape. Scopri come lo strumento di controllo dei materiali compositi BondMaster 600 può aiutare a configurare le sonde.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/BondMaster600_MASTER_rev_05-2021.mp4

Webinar – Diverse applicazioni delle tecnologie avanzate di ispezione a ultrasuoni

Questo webinar fornisce una panoramica su diverse applicazioni delle tecnologie avanzate di ispezione a ultrasuoni

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/Olympus21.10.14(2)_480.mp4
