Rilevatori di difetti Eddy Current Array OmniScan MX
Utilizzare il nostro rilevatore di difetti OmniScan MX con il modulo ECA/ECT per eseguire ispezioni eddy current array di materiali conduttori. La configurazione dell'ispezione supporta 32 bobine della sonda (fino a 64 con un multiplexer esterno) che vengono usati in modalità ponte o trasmissione-ricezione. Le frequenze operative vanno da 20 Hz a 6 MHz con la possibilità di usare frequenze multiple nella stessa acquisizione.
OmniScan MX ECA/ECT
Panoramica

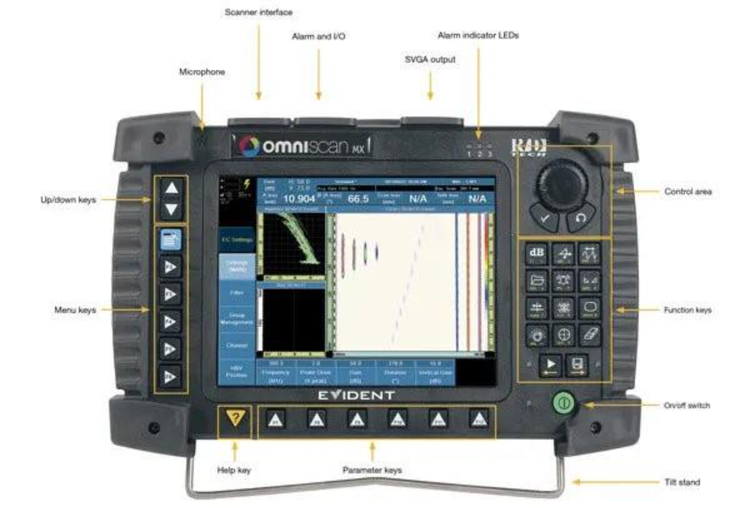

L'OmniScan MX
Strumento collaudato e affidabile
Con migliaia di strumenti usati nel mondo, il rilevatore di difetti OmniScan® MX è uno strumento collaudato e affidabile costruito per resistere a ambienti difficili e condizioni di ispezione esigenti. Compatto e leggero, mediante le due batterie agli ioni di litio sono assicurate fino a 6 ore di funzionamento in modalità di ispezione manuale e semiautomatizzata.
Il display da 8,4" (213 mm) dell'OmniScan MX e a alta leggibilità permette di rilevare difetti e dettagli in qualunque condizione luminosa La semplice e intuitiva interfaccia dello strumento può essere esplorata liberamente mediante la manopola di regolazione e i tasti di funzione, oppure collegando un mouse USB per semplificare l'analisi. ispettiva.
Una piattaforma, due moduli, tre tecnologie: Più flessiiblità
Per soddisfare le esigenze di un maggior numero di applicazioni, l'eddy current (ECT), l'eddy current array (ECA) e la nuova tecnologia C-scan per il controllo di materiali compositi (BT - bond testing) sono disponibili in due versioni di moduli. Entrambi questi moduli sono compatibili con il software MXE (ECT/ECA) e MXB (BT C-scan), assicurando un facile passaggio tra le tecnologie e una curva di apprendimento molto ridotta.

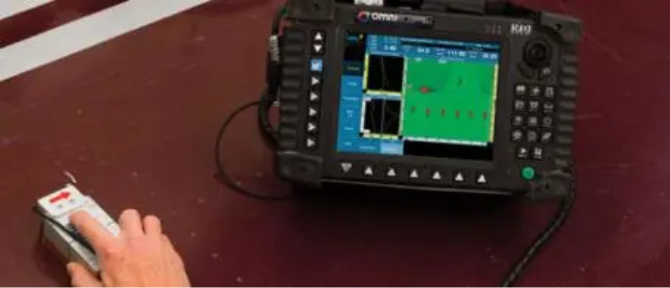

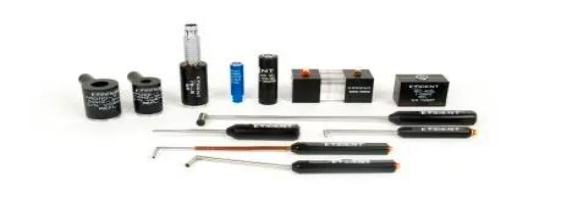

ECT convenzionali

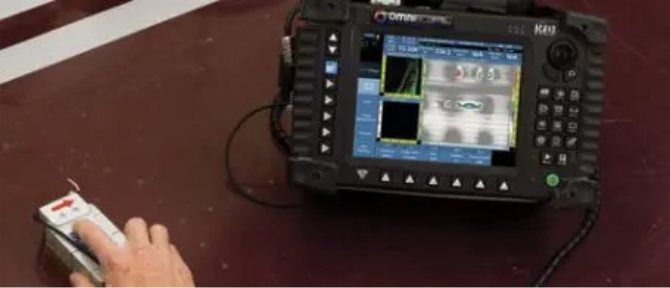

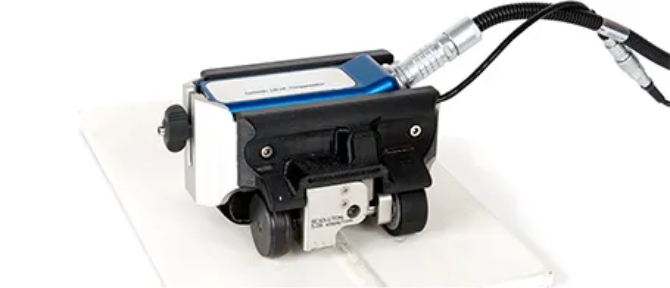

Eddy Current Array

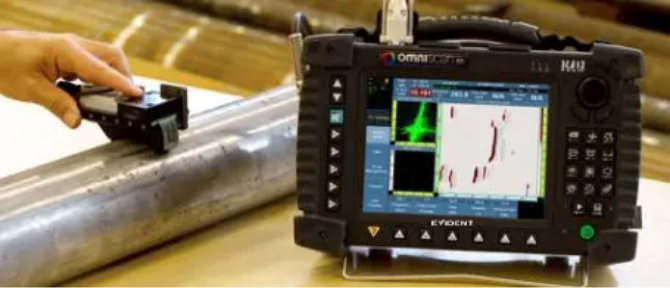

Controllo di materiali compositi con rappresentazione C-scan
ECA e ECT: tecnologia comune
Ampia copertura, scansione veloce e maggiore probabilità di rilevamento
La tecnologia Eddy current array (ECA) integra diverse comuni bobine delle sonde di tipo ponte e riflessione (driver-pickup) per coprire una maggiore area per ogni singola scansione ispettiva. Inoltre ogni modello di sonda ECA è stato attentamente progettato per assicurare un'alta probabilità di rilevamento di specifici difetti per l'intera lunghezza della sonda. Con l'OmniScan® MX ECA è possibile utilizzare le sonde ECA con alte velocità di ispezione manuale, assicurando delle ispezioni complete e efficienti con delle funzionalità di rappresentazione a colori e di archiviazione.
Bobina singola: Scansione matriciale
Sonda array: Scansione su un asse
Ispezione mediante rivestimenti sottili
La tecnologia di controllo Eddy current (ECT - Eddy current testing) si basa sul principio di accoppiamento magnetico di un sensore della sonda (bobina) in prossimità di una componente da ispezionare (materiale conduttore, ferromagnetico o non-ferromagnetico), con la generazione di eddy current (correnti indotte) all'interno della componente da ispezionare e con la visualizzazione di segnali sul diagramma di impedenza dello strumento. Mediante la tecnologia Eddy current è possibile rilevare difetti attraverso rivestimenti sottili, come la vernice, con uno spessore approssimativo compreso in genere tra 0,5 mm e 2,0 mm.
Visto che la tecnologia Eddy current array (ECA) e ECT condividono gli stessi principi di base e principi di fisica, è possibile realizzare ispezioni attraverso la vernice offrendo tutti i vantaggi della tecnologia ECA come: ampia copertura, scansione veloce, alta probabilità di rilevamento e rappresentazione per immagini a colori.

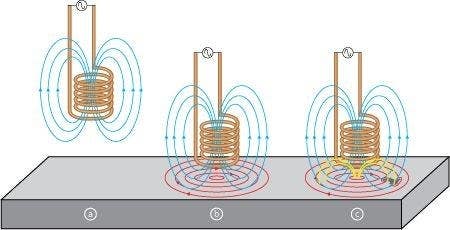

Le sonde per le ispezioni ad eddy current sono fatte di un filo di rame avvolto per formare una bobina. La forma della bobina può variare per adattarsi a quella specifica applicazione.
- La corrente alternata che passa nella bobina ad una certa frequenza genera un campo magnetico intorno alla bobina.
- Quando una bobina è posta vicino ad un materiale conduttore, una corrente indotta viene trasmessa nel materiale.
- Se un difetto nel materiale esaminato altera la circolazione della corrente indotta, il campo magnetico a sua volta generato nella sonda è alterato, e la variazione è registrata come segnale di difetto misurando il cambiamento di impedenza nella bobina.
Specifiche techniche
Supporto di specifiche sonde trasmissione-ricezione BondMaster mediante l'uso di un adattatore (richiesto anche scanner).
Software Eddy Current Array
Più potente e più semplice
Software MXE 3.0
La tecnologia usata nei sistemi eddy current array (ECA) è praticamente la stessa tecnologia adottata nei sistemi ECT, con l'eccezione che nell'ECA si ha la possibilità di passare elettronicamente tra gli elementi. Il funzionamento e la taratura dell'eddy current array è semplice. Il nuovo software OmniScan MXE 3.0 ECA è stato riprogettato per agevolare la transizione partendo da uno strumento ECT convenzionale (come ad esempio il Nortec® 500 di Evident) e per fornire la potenza di uno strumento ECA maggiormente accessibile.
ECT a canale singolo
32 canali simultanei

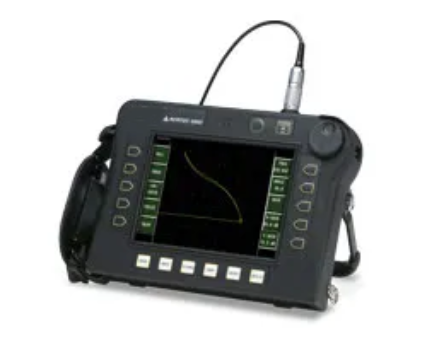

Menu principale del Nortec 500

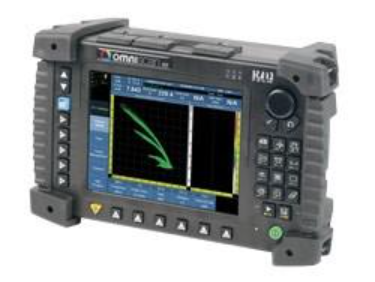

Nuovo menu principale dell'OmniScan MXE 3.0

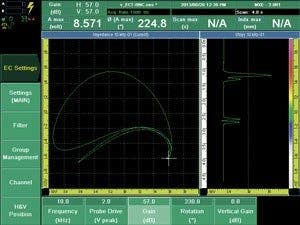

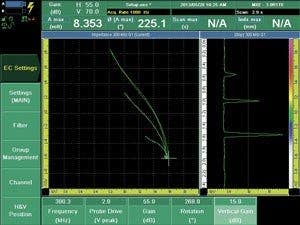

Diagramma di impedenza in tempo reale
La taratura dell'ECA è eseguita con modalità molto simili a quella dell'ECT. Le regolazioni relative al lift-off, al guadagno e al parametro Zero ("Null") vengono conservate in modo che la taratura non risulti più complessa e dispendiosa in termini di tempo rispetto allo standard.
Generazione di segnali lift-off in tempo reale mediante una sonda ECA, con le medesime modalità delle sonde ECT.
Regolazione dell'angolo di fase in tempo reale con la manopola di regolazione dell'OmniScan. I parametri Guadagno, Guadagno verticale e Punto Zero ("Null Point") [Oriz./Vert.] possono essere regolati nella stessa maniera.
Sostituzione dei tradizionali metodi NDT
Rimozione del rivestimento, un metodo obsoleto

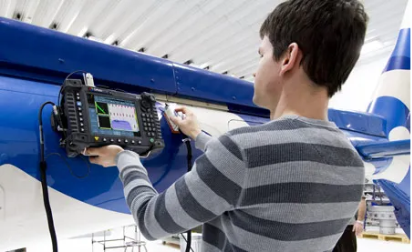

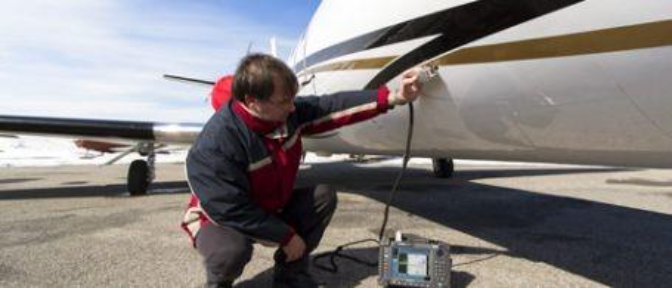

Mediante la tecnologia Eddy current array si ha la straordinaria capacità di poter eseguire ispezioni attraverso i sottili rivestimenti dei materiali conduttori. Questa capacità assicura un considerevole vantaggio rispetto ai metodi tradizionali come il controllo mediante liquidi penetranti, magnetoscopia o immagini magneto-ottiche (MOI). Inoltre con la tecnologia Eddy current array non è più necessaria la rimozione e successiva riapplicazione della vernice o del rivestimento. Con il tempo, questo si traduce in un enorme risparmio in termini di costi. Inoltre, aspetto ancora più importante, le ispezioni possono in questo modo essere eseguite senza l'ausilio di sostanze chimiche.
Parte ispezionata con liquidi penetranti (colorante rosso)
Scansione mediante una sonda ECA standard che offre la stessa rappresentazione cromatica del controllo con liquidi penetranti usando il colorante rosso (brevetto registrato). La sensibilità può essere regolata per visualizzare un numero di difetti maggiore o minore.
Vantaggi principali:
- Nessuna necessità di rimuovere vernici o rivestimenti.
- Capacità di rappresentazione per immagini e di archiviazione.
- Ispezione in un'unica fase, alta velocità di scansione e risultati istantanei.
- Importanti economie in termini di tempo (in genere con un rapporto di 10:1 o superiore).
- Tempi di arresto del sistema produttivo drasticamente ridotti.
- Capacità di valutazione della profondità dei difetti.
- Sensibilità regolabile e analisi in post-elaborazione.
- Metodo rispettoso dell'ambiente (nessun impiego di sostanze chimiche).
Disponibilità di diverse combinazioni di colori selezionabili
Il software MXE 3.0 ECA offre diverse rappresentazioni di colori (protette da brevetto) che imitano l'aspetto dei tradizionali metodi NDT e facilitano la lettura intuitiva dei segnali ECA.
Controllo con liquidi penetranti (fluorescente)
Magnetoscopia (polvere rossa)
Magnetoscopia (fluorescente)
Analisi, creazione di rapporti e archiviazione dati
Confermare o ricontrollare le ispezioni
Anche in seguito al completamento di un'ispezione sul campo, l'OmniScan® MX ECA continua a rappresentare un alleato prezioso grazie alle sue funzionalità di archiviazione dati, analisi e creazione di report. Con L'OmniScan MX ECA è possibile rivedere singole indicazioni e applicare correzioni in base alle proprie necessità. Il software MXE 3.0 ECA è dotato di intuitivi cursori dei dati di nuova concezione che possono essere gestiti dallo strumento (per un uso sul campo) o con un mouse collegato attraverso la porta USB (per un uso in ufficio).

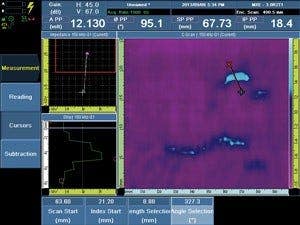

I nuovi cursori di selezione dell'MXE 3.0 sono molto intuitivi e permettono di selezionare velocemente qualunque indicazione.
Le correzioni possono essere facilmente apportate sui dati registrati. L'esempio sopra illustrato mostra la regolazione del guadagno (contrasto).
Istantanea creazione di report e facilità di archiviazione
L'OmniScan MX integra le funzionalità di creazione di report ed è in grado di generare report premendo un solo tasto. I report possono anche essere configurati e personalizzati da utenti esperti. Comunque il formato del report predefinito in fabbrica include già una cattura dello schermo e alcuni campi di dati specificatamente selezionati che hanno l'obiettivo di rendere superflue delle operazioni di personalizzazione.

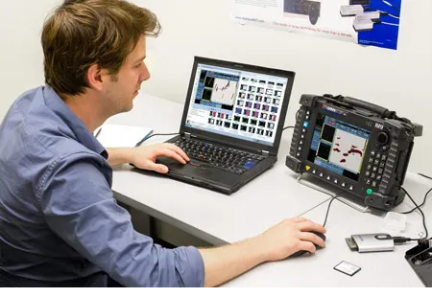

Anche l'operazione di archiviazione dei file di dati di ispezione è molto semplice. In qualunque momento durante la fase di acquisizione o di analisi, l'uso di un solo tasto permette di salvare istantaneamente i dati nella scheda di memoria dello strumento.
Esecuzione dell'analisi dei dati in maniera veloce ed efficiente mediante l'uso del mouse. e archiviare file in un PC tramite un lettore CompactFlash.
Scansioni con encoder per semplici interpretazioni di dati
Taratura ottimizzata in 3 fasi
L’OmniScan® MX ECA non solo è in grado di visualizzare segnali in una schermata con un diagramma di impedenza ECT convenzionali, ma offre anche altre schermate e layout dove l’operatore può constatare la reale potenza della tecnologia ECA con encoder. Queste schermate possono diventare parte integrante del flusso di lavoro della taratura. Esse possono inoltre rendere il controllo eddy current un'analisi basata principalmente su una rappresentazione grafica e un approccio del tipo Passa-Non passa caratterizzato da criteri definiti dall'utente.
Grazie all’intuitivo design dell’interfaccia, la configurazione e il funzionamento dell’OmniScan MX ECA sono veloci e semplici. La taratura si realizza in tre semplici fasi.
1 Regolare le impostazioni dei comuni comandi ECT in tempo reale mediante il diagramma di impedenza in tempo reale.
2 Attivare la schermata dell’encoder e del C-scan.
3 Regolare le impostazioni in maniera precisa e cominciare l’ispezione.
Contrast adjustment using the gain in full C-scan display.
Modalità Encoder continuo
Il vantaggio di ispezioni in funzione del tempo è dato dalla loro capacità di scansione praticamente illimitata, beneficiando di livelli minimi di interazione con lo strumento. Invece il vantaggio di scansioni effettuate con un encoder (immagini C-scan) è dato dalla capacità di produrre immagini con codificazione cromatica e informazioni relative alla posizione, forma e dimensioni dei difetti.
Il software MXE 3.0 ECA offre una nuova modalità "Continuous encoder" che permette di produrre immagini corrette attraverso l'encoder, mantenendo i vantaggi di un'ispezione basata sul tempo. Con questa modalità la produttività delle ispezioni è elevata potendo contare su indicazioni registrate in base alle proprie esigenze.
Potente rappresentazioni per immagini a colori

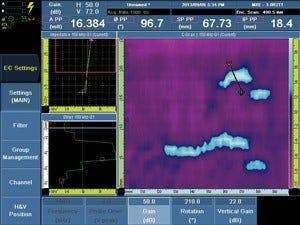

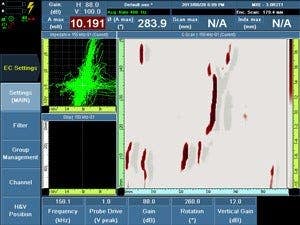

Stima della profondità dei difetti in C-scan con codificazione cromatica
Come nel caso della tecnologia Eddy current convenzionale, la gravità del difetto è strettamente correlata all'ampiezza del segnale di ritorno EC nella maggior parte delle applicazioni con ispezione superficiale o in prossimità della superficie. Usando una codificazione cromatica basata sull'ampiezza e tracciando ogni segnale di ritorno del canale insieme all'informazione di posizione rilevata dall'encoder, la schermata C-scan risulta molto chiara e intuitiva. Queste scansioni possono essere salvate nella scheda Compact Flash rimovibile o riportate in un report nell'OmniScan® MX.
Per tarare la sensibilità e il contrasto dell’ECA è necessario un campione di riferimento con difetti a profondità note.

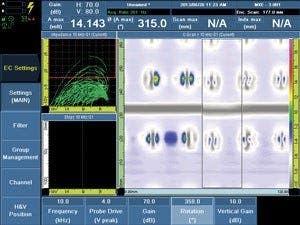

Immagine di una scansione ECA tarata con differenti colori per ogni intervallo di profondità del difetto.
Superficie di componente di aereo con indicazioni di corrosione. I colori indicano la profondità dei difetti.
Accetta o rifiuta difetti in base a una soglia
Con l'OmniScan MX ECA, è possibile accettare o scartare le indicazioni basandosi sulla schermata a colori C-scan. Il software MXE 3.0 ECA contiene un'ampia gamma di colori collaudati in fabbrica, in grado di ottimizzare la visualizzazione dei segnali per qualunque applicazione ECA.

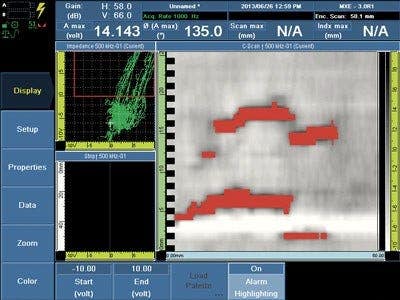

Inoltre, la nuova funzione di allarme del C-scan semplifica il rilevamento di segnali scartabili poiché modifica istantaneamente i colori C-scan quando il segnale del diagramma di impedenza entra nella zona di allarme.
(protetto da brevetto).
Software per Eddy Current

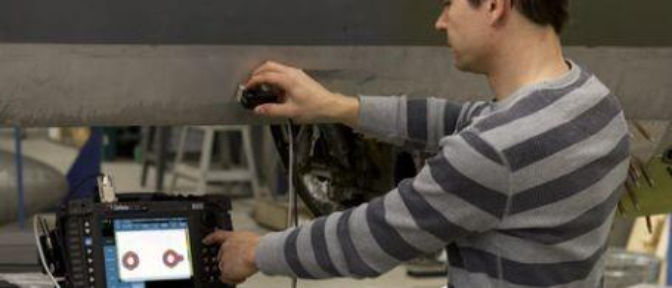

OmniScan MX in modalità ECT, un rilevatore di difetti potente

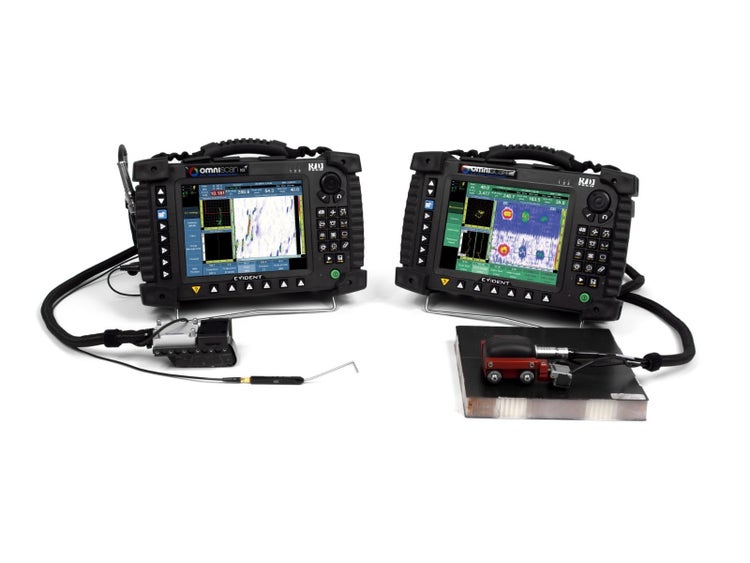

La potenza combinata della tecnologia ECA e ECT
Il collegamento simultaneo delle sonde ECA e ECT rappresentano la migliore soluzione ispettiva in quanto non viene richiesto l'arresto dell'ispezione e la riconfigurazione delle impostazioni dell'hardware.
L'interfaccia ECA (blu) è semplice quanto usare la modalità ECT o un Nortec 500.
Mantenendo premuto il tasto menu...
L'interfaccia ECT (verde) include diverse funzioni per la procedura della compatibilità come la posizione regolabile Zero ("Null").
Segnali di alta qualità e impiego di sonde in dotazione
Applicazioni
Soluzioni per cricche da tensocorrosione
Evident offre un'ampia gamma di soluzioni produttive per rilevare e valutare la profondità di cricche superficiali da tensocorrosione. Queste soluzioni sono basate sull'OmniScan MX ECA, un rilevatore di difetti eddy current array potente e di facile uso.
Soluzione d'ispezione per cricche dei bordi di rinforzo delle fusoliere

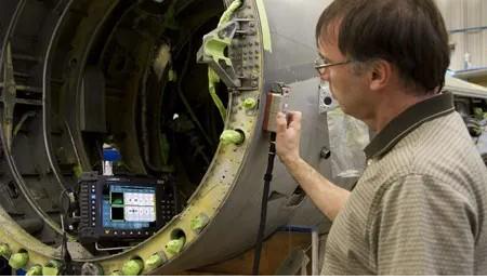

La soluzione d'ispezione Evident per la ricerca delle cricche sui bordi di rinforzo delle fusoliere si avvale dei più recenti progressi tecnologici per il rilevamento delle cricche in prossimità della superficie. La rappresentazione C-scan permette incrementa la probabilità di rilevamento e una miglior riproducibilità. Questa soluzione costituisce un progresso fondamentale per la riduzione dei tempi d'ispezione.

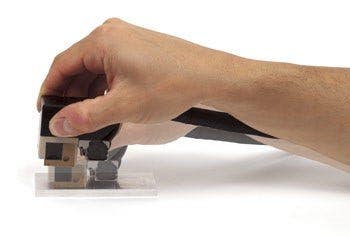

Rilevamento di cricche superficiali mediante ECA
La soluzione di ispezione ECA per le cricche superficiali propone una versione ergonomicamente migliorata della sonda ECA a alta risoluzione SBBR-026. Questa soluzione permette di rilevare le cricche superficiali in modo altamente produttivo, anche attraverso vernice e rivestimenti sottili. Risulta particolarmente adatta per eseguire velocemente delle ispezioni sulle file di fissaggi degli aerei.
Rilevamento di cricche in prossimità della superficie mediante ECA
La soluzione di ispezione ECA per le cricche in prossimità della superficie è in grado di scansionare il primo strato dell'aereo (rivestimento) per rilevare le cricche presenti nel secondo strato, senza il bisogno di rimuovere la vernice. Questa soluzione è disponibile in due versioni di sonda ECA, per aerei commerciali e militari, entrambe coprono almeno 64 mm in un singolo passaggio.
Rilevamento della corrosione in prossimità della superficie mediante ECA
La soluzione ispettiva ECA per la corrosione in prossimità della superficie permette di eseguire una veloce ispezione su ampie aree per l'individuazione di potenziale corrosione. Disponibile con due versioni di sonda, per aerei commerciali e militari, questa soluzione consente di valutare la gravità della corrosione nascosta (profondità del difetto) in un istante, senza il bisogno di rimuovere la vernice.
Ispezione di superfici in acciaio al carbonio
La soluzione eddy current array MagnaFORM™ permette agli utenti di ispezionare le componenti attraverso la vernice e le irregolarità superficiali. La compensazione dinamica del lift-off assicura che la sensibilità per i difetti superficiali sia mantenuta in corrispondenza delle irregolarità delle saldature e delle aree corrose.
