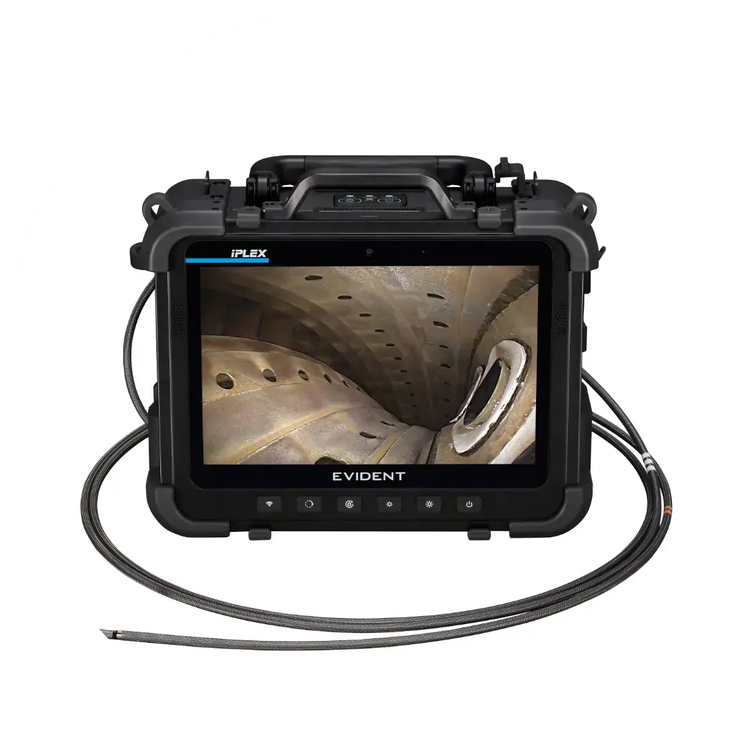

Videoscopio IPLEX GAir
Il videoscopio IPLEX GAir aiuta gli utenti a raggiungere obiettivi di ispezione posizionati lontano in modo veloce e semplice. Attraverso un endoscopio di 30 m e 20 m, un'articolazione a aria, un'orientazione dell'immagine in tempo reale e altre funzionalità che permettono di esplorare in modo preciso e di acquisire immagini a alta qualità, il videoscopio IPLEX GAir semplifica le manovre degli operatori per raggiungere il target in modo veloce e efficiente.
Panoramica
Videoscopio per lunghe distanze per sistemi di tubazioni e scambiatori di calore
Ispezionare a una maggiore distanza e velocità
L'ispezione visiva remota (RVI) su lunga distanza risulta veloce e efficiente con il videoscopio IPLEX™ GAir. Flessibile e manovrabile, la sonda di inserimento da 30 metri (98 ft) o 20 metri (65 ft) del videoscopio può muoversi facilmente attraverso i complessi sistemi di tubazioni con diversi raccordi a gomito. Una volta raggiunto l'obiettivo di ispezione, è possibile analizzarlo attraverso immagini ad alta qualità a elevato campo visivo e un'intensa illuminazione LED.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.

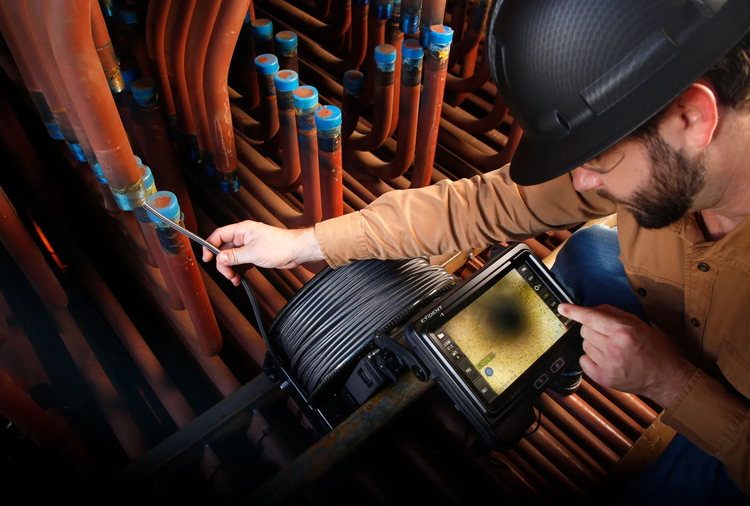

Ispezione di tubazioni su lunghe distanze
Il videoscopio IPLEX GAir per lunghe distanze combina manovrabilità e intensa illuminazione su lunghe distanze in modo da poter raggiungere velocemente obiettivi distanti e identificare i difetti.
- Manovrabilità attraverso tubazioni complesse: Il terminale guida dell'endoscopio riduce l'attrito e passa facilmente sui raccordi presenti tra tubazioni mentre l'Adattatore push rod universale facilita il passaggio attraverso tubazioni e raccordi a gomito
- Articolazione precisa indipendentemente dalla lunghezza: L'articolazione pneumatica con un compressore ad aria integrato permette un controllo preciso, mentre la sonda di inserimento Tapered Flex™ equilibra la rigidità e la flessibilità facilitando la manovrabilità

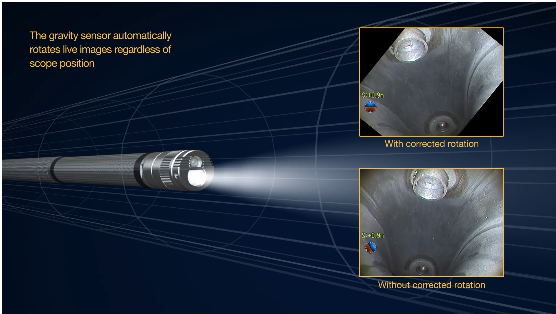

- Definizione della posizione: Il sensore di gravità permette di ruotare automaticamente le immagini in tempo reale indipendentemente dall'orientamento dell'endoscopio, inoltre l'indicatore della lunghezza inserita permette di definire la posizione della sonda di inserimento
Pratiche funzionalità dei videoscopi per lunghe distanze
- Veloce sostituzione dell'endoscopio: L'unità endoscopica resistente all'acqua può essere sostituita senza l'ausilio di attrezzi specifici
- Angolo visivo ottimale: Posizionamento del display LCD rimovibile in qualunque posizione

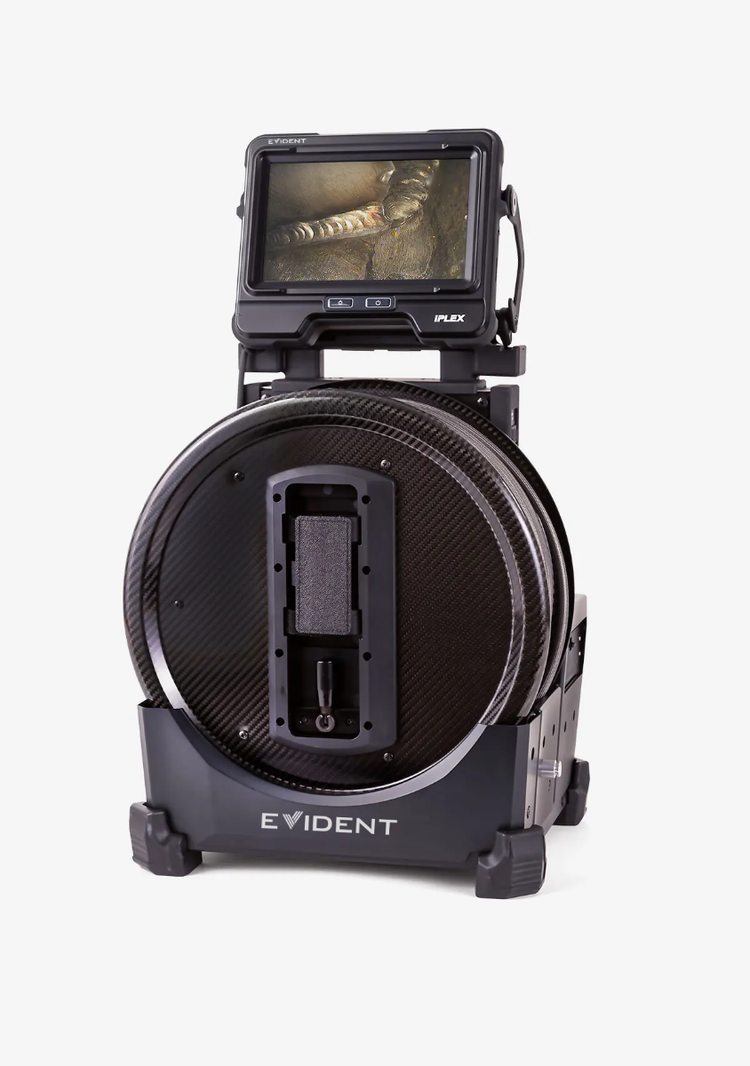

- Facilità di trasporto: La valigia di trasporto, compatta e dotata di ruotine, assicura una facile mobilità: quando si è pronti a iniziare l'ispezione le ruotine si bloccano per mantenere in posizione lo strumento
Strumenti avanzati di ispezione visiva remota
Dotato del sensore di immagini ad alta qualità, di un'illuminazione a alta intensità e del sistema di elaborazione delle immagini per cui è nota la serie IPLEX, il videoscopio IPLEX GAir per lunghe distanze permette di vedere più dettagli durante l'ispezione.
- Illuminazione a alta intensità: LED potenti permettono l'illuminazione di ampie aree senza che si verifichi una riduzione dell'intensità, in genere comune a altri videoscopi per lunghe distanze

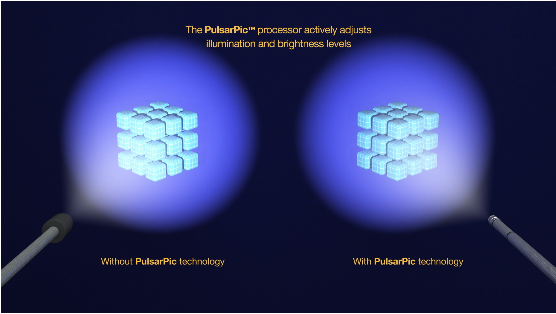

- Regolazioni automatiche di luminosità: Il processore PulsarPic™ permette di regolare attivamente l'illuminazione per assicurare l'ottimale livello di luminosità
- Maggiori dettagli della tubazione: L'Adattatore del terminale ottico fish eye a 220° mostra contemporaneamente le parti laterali e quella frontale
- Correzione della distorsione in tempo reale: Il videoscopio può mostrare le immagini con correzione della distorsione con campi visivi pari a 120°, 180° e 220°
- Immagini chiare in ampi spazi: La modalità a lunga esposizione permette una migliore probabilità di rilevamento in spazi molto ampi
- Efficienza in ambienti con presenza di olio: L'Adattatore del terminale anti-olio permette la rimozione dell'olio dalla lente in modo da assicurare l'acquisizione di immagini più chiare e tempi operativi ridotti, non dovendo rimuovere la sonda d'inserimento per pulire la lente
Ispezione di tubazioni pericolose
Se è necessario ispezionare aree pericolose come un impianto nucleare, il videoscopio IPLEX™ GAir per lunghe distanze permette di eseguire questa operazione a una distanza di sicurezza.

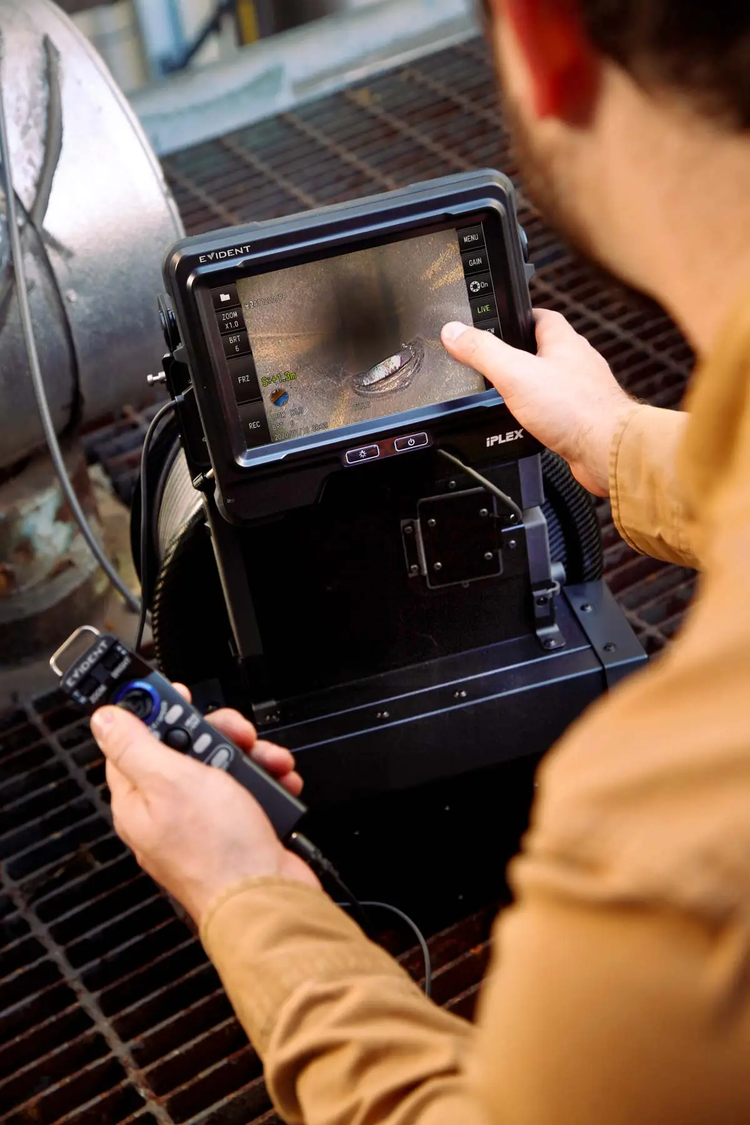

- Controllo a distanza: Il telecomando permette di controllare a distanza le funzioni del videoscopio da un massimo di 100 m mediante un transponder opzionale
- Avviso del telecomando: Il telecomando vibra per avvisare l'operatore dell'esistenza di una situazione che potrebbe danneggiare il videoscopio attraverso la rimozione della sonda di inserimento in fase di articolazione
- Posizionamento del display LCD fino a 5 m: Una prolunga permette il posizionamento del display LCD lontano dall'unità principale
- Condivisione delle immagini in modalità wireless: L'adattatore LAN wireless USB permette di condividere immagini in tempo reale con altri colleghi*
*Uso di un raccomandato adattatore wireless USB di terze parti

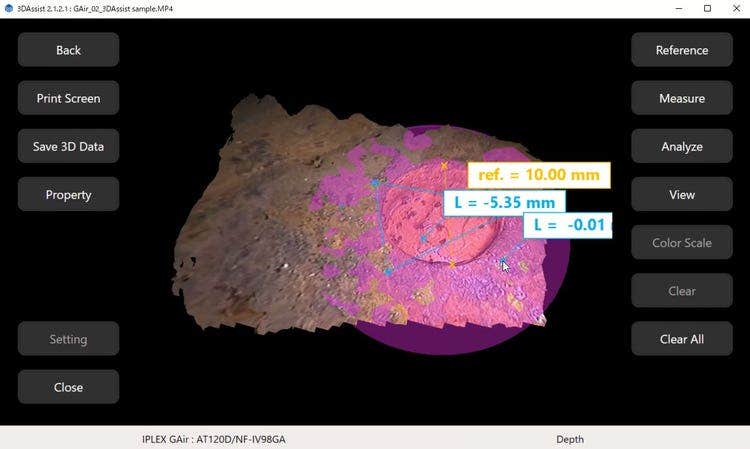

Incrementa la precisione di ispezione con l'analisi 3D integrata
Combina gli adattatori ottici standard con il nostro software 3DAssist™ * per permettere una modellazione 3D e una misura comparativa avanzate. Questa efficiente integrazione riduce significativamente i tempi di ispezione migliorando inoltre considerevolmente la qualità di ispezione.
Specifiche tecniche
UNITÀ ENDOSCOPICA
UNITÀ PRINCIPALE
(14,1 in. × 18,3 in. × 12,1 in.)
(parti sporgenti non incluse)
(25.8 lbs.)
Può essere collegato a un adattatore LAN wireless USB (consigliato) o un telecomando (opzionale)
Da 100 V a 240 V, 50/60 Hz (con l'alimentatore CA in dotazione)
Batteria esterna (con batteria Ni-MH di tipo D x8): 9,6 V
conforme al Profilo della linea di base; Compatibile con Windows Media Player 12
VARIAZIONE DELL'ADATTATORE OTTICO
*1. Indica la distanza di visualizzazione con messa a fuoco ottimale.
*2. L'adattatore può essere inserito in un foro da ø 8,5 mm e ø 9,9 mm quando montato sull'endoscopio.
*3. Indica la lunghezza della sezione rigida all'estremità distale dell'endoscopio quando montato.
CONDIZIONI AMBIENTALI DI UTILIZZO
Nell'acqua: Da 10 °C a 30 °C
Nell'aria: Da 0 °C a 48 °C (con alimentatore)
Fino a un equivalente di 30 m di profondità
