IPLEX One
La decima generazione dell’evoluzione del sistema videoendoscopio IPLEX, IPLEX™ One è una piattaforma unificata, guidata dal software, che ti permette di lavorare più velocemente, vedere di più e restare all’avanguardia— in qualsiasi ambiente o applicazione. Combinando ottiche innovative, design robusto e scalabilità modulare, IPLEX One ridefinisce ciò che è possibile nell'ispezione visiva remota (RVI).
Dalla rivoluzionaria tecnologia Swoptix™ agli upgrade di misurazione e visualizzazione, fino alla libertà wireless sicura—e all'eccezionale qualità delle immagini che da sempre è un pilastro del sistema IPLEX—IPLEX One va oltre la nuova generazione. È l'inizio di qualcosa di meglio.
Un Ecosistema Unificato, Scalabile
e Guidato dal Software
Libera la Potenza di One

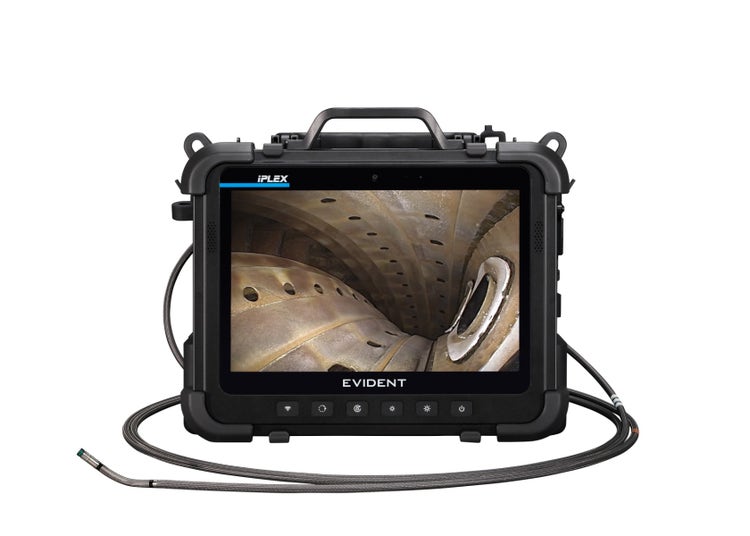

IPLEX One è un ecosistema unificato
e scalabile che consolida software, tubi di inserimento e adattatori per punte ottiche in una singola piattaforma condivisa. Con livelli di prestazioni—Plus, Expert, Prime—tutti basati sullo stesso hardware, gli aggiornamenti possono essere effettuati tramite software, permettendo al sistema di evolvere facilmente senza dover aggiornare l'hardware.
Un sistema che si evolve con te
IPLEX One è una piattaforma—non un prodotto. È progettato per semplificare le ispezioni di oggi e scalare senza sforzo per affrontare le sfide di domani.
- Scalabilità flessibile basata sul software: Inizia con le funzionalità di cui hai bisogno e sblocca funzionalità avanzate come la modellazione 3D o la misurazione tramite licenze software modulari—senza dover sostituire l'hardware.
- Configurazioni illimitate per un investimento più intelligente: Grazie a una varietà di punte ottiche e a un modello flessibile "acquista solo ciò di cui hai bisogno", IPLEX One offre personalizzazione e prontezza per il futuro senza superare il budget.
- Connettività integrata nel design: Compatibile con la soluzione di workflow ViSOL™ e con applicazioni di terze parti, IPLEX One si integra perfettamente nei flussi di lavoro digitali, consentendo un'acquisizione più intelligente dei dati, la reportistica e la collaborazione.
Imaging, analisi e misurazione accelerate
Le rivoluzionarie tecnologie ottiche e di misurazione offrono chiarezza, precisione e velocità senza eguali—senza interrompere il flusso di lavoro.
- Tecnologia multiview Swoptix™, prima nel settore: Passa istantaneamente dalla messa a fuoco da vicino a quella da lontano e dalla visione diretta a quella laterale senza estrarre la sonda, riducendo i tempi di ispezione e l'usura delle punte ottiche. Fino al doppio della produttività con metà della fatica e dell'usura rispetto ai tradizionali sistemi RVI.
- Modellazione 3DAssist™: Esclusiva di Evident, 3DAssist software consente di creare immagini 3D dettagliate da un singolo percorso ottico, senza bisogno di puntale stereo.

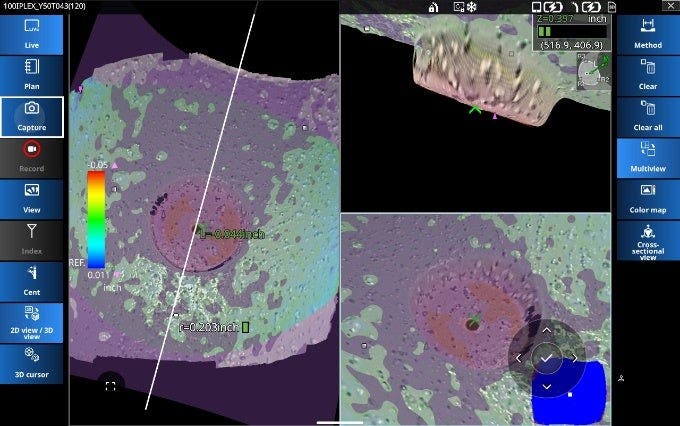

- Swoptix misurazione a schermo singolo Esegui istantaneamente misurazioni a pieno formato da 4 mm e 6 mm, aumentando la velocità e riducendo le interruzioni nel flusso di ispezione.
- Nitidezza immediata a tutto schermo, da bordo a bordo: Immagini ad alta risoluzione e in tempo reale sull'intero display, che consentono un'identificazione più accurata dei difetti e un processo decisionale più rapido.
- Visualizzazione a schermo diviso: Confronti visivi affiancati e sovrapposizioni di misurazioni per approfondimenti di ispezione, il tutto all'interno di un'unica interfaccia.
Passa istantaneamente dalla messa a fuoco da vicino a quella da lontano e dalla visione frontale a quella laterale con Swoptix™ multiview technology
Progettato per come lavori

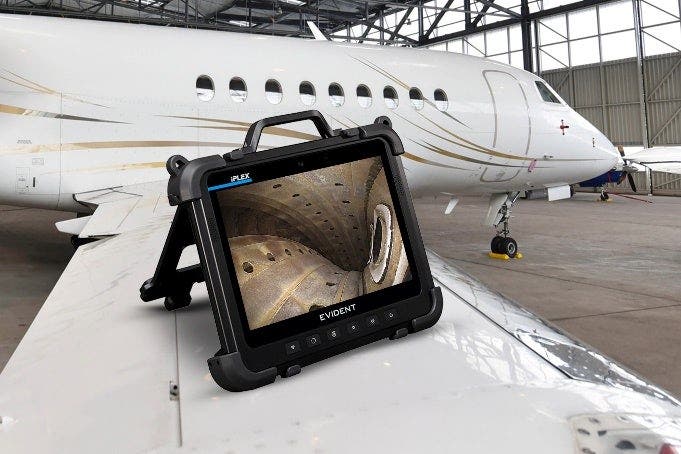

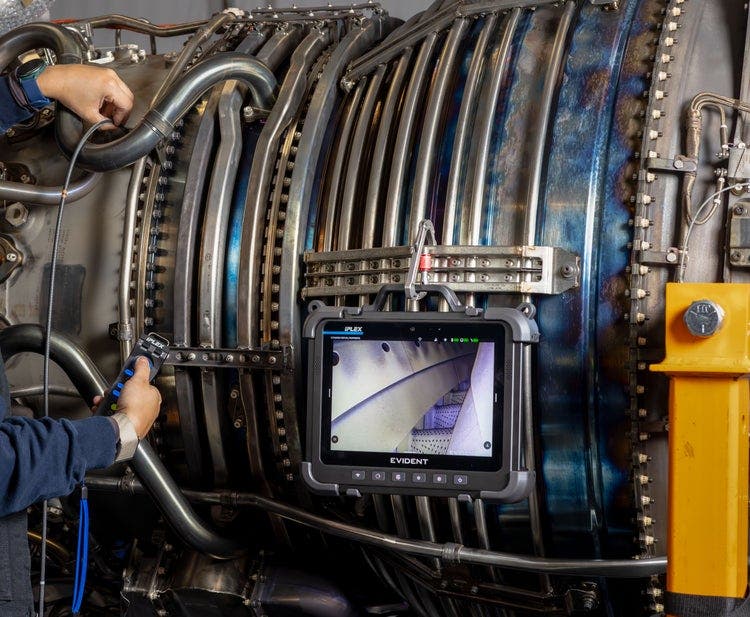

Progettato per applicazioni nei settori dell'aviazione, della generazione di energia, del petrolio e del gas e della sicurezza, IPLEX One è concepito per accompagnarti nei tuoi spostamenti, adattarsi al tuo ambiente e operare senza limiti.

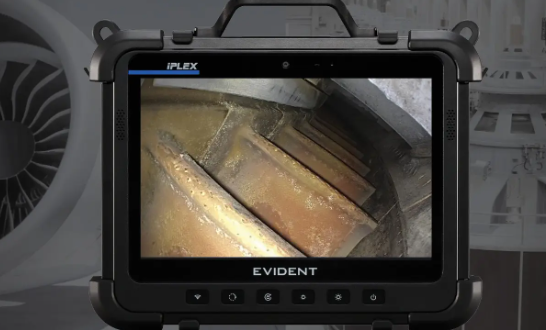

- Più piccolo, più leggero, più portatile: IPLEX One è più compatto rispetto ai modelli IPLEX precedenti
e dispone di un brillante schermo da 10 pollici, che ne facilita il trasporto

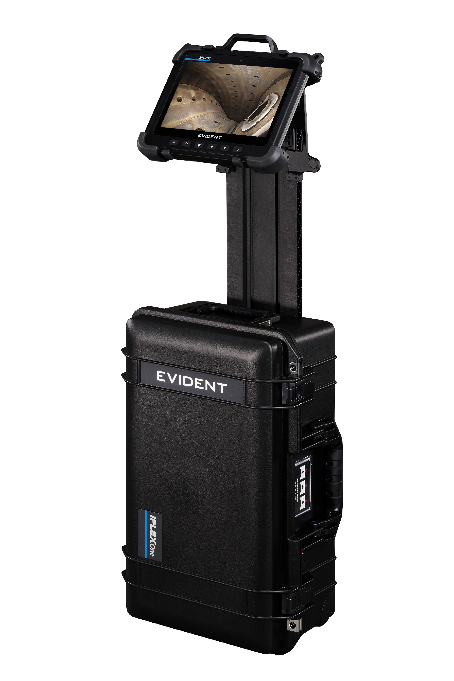

e l'utilizzo in ambienti ristretti o elevati. - Configurazione modulare e senza cavi: Con funzionamento remoto wireless e componenti modulari, IPLEX One si adatta alla configurazione preferita dall'utente senza alcun vincolo fisico.
- Wireless di qualità per ispezioni: La comunicazione peer-to-peer a bassissima latenza elimina la necessità di configurazioni cablate e consente flussi di lavoro più flessibili. Varianti opzionali con radio disattivata per ambienti ad alta sicurezza o classificati.
- Controllo adatto all'uso remoto: L'unità di controllo wireless consente di utilizzare il videoscopio a distanza, riducendo lo sforzo e migliorando l'ergonomia nelle configurazioni complesse.

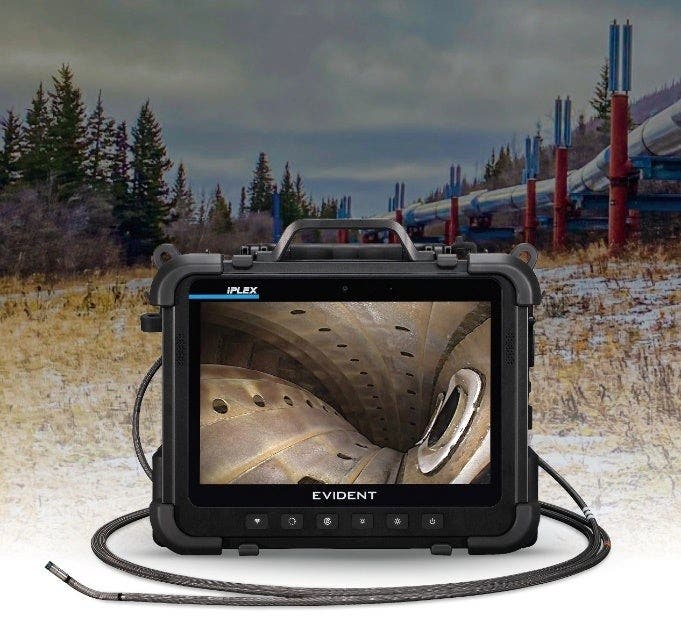

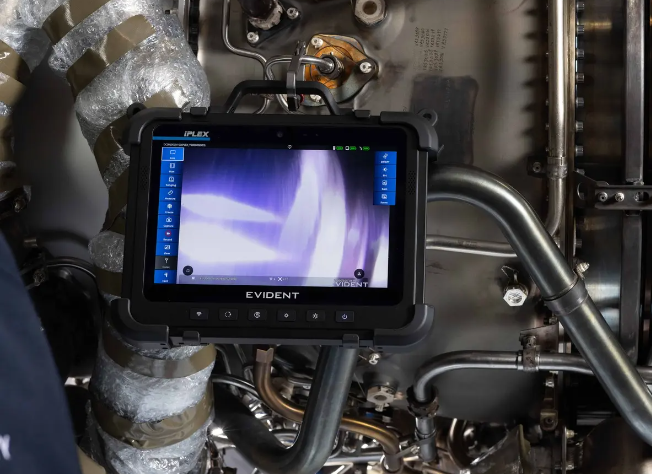

- Progettato per condizioni meteorologiche estreme: Il design resistente a tutte le condizioni atmosferiche resiste a pioggia, neve
e temperature estreme. Monitor con trattamento antiriflesso AR e ampio angolo di visione permette l'utilizzo sotto luce solare intensa.
Un'eredità di affidabilità robusta
IPLEX One assorbe gli urti, resiste allo sporco e all'umidità, e garantisce prestazioni affidabili anche in presenza di forti vibrazioni. È pensato anche per l'uso su turni lunghi, grazie al design ergonomico e al touchscreen antiriflesso da 10 pollici.
- Dimostrato nel mondo reale: IPLEX One offre affidabilità quando e dove conta di più: testato per la resistenza alle cadute secondo gli standard MIL-STD, con grado di protezione IP contro polvere e acqua, e convalidato da test di terze parti.
- Usura ridotta: Grazie a un'estremità distale più corta che facilita l'inserimento agevole in spazi ristretti, la tecnologia Swoptix riduce il rischio che le punte ottiche si incastrino o si danneggino durante l'ispezione e diminuisce l'usura sia degli adattatori delle punte ottiche sia dell'intero sistema IPLEX One.
- Assistenza e supporto globali: Con una rete di assistenza di livello mondiale a supporto di ogni unità, IPLEX One include la formazione, la manutenzione e il supporto esperto di cui hai bisogno per garantire la tua operatività—ovunque e in qualsiasi modo tu operi.
Software

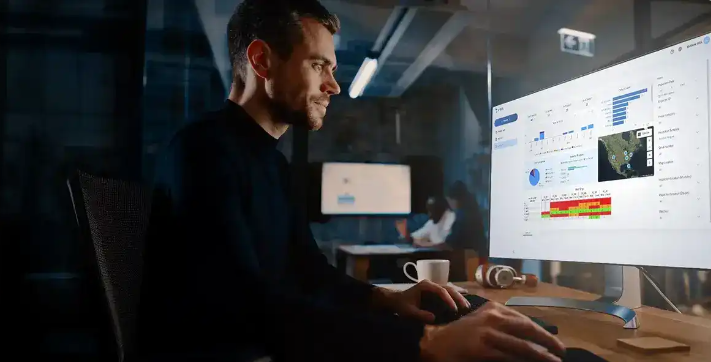

ViSOL™ Soluzione per la gestione del flusso di lavoro di ispezione visiva
Una soluzione completamente scalabile basata su cloud, il software ViSOL™ supporta gli utenti di IPLEX One nel lavorare in maniera più efficiente, con maggiore capacità di analisi e in modo più coerente. Organizza, analizza e redigi report in modo intuitivo sui tuoi dati RVI con gli strumenti avanzati di analisi, visualizzazione e collaborazione di ViSOL.
Software 3DAssist™
Combina gli adattatori ottici terminali di IPLEX One con il software 3DAssist™ per consentire la modellazione 3D avanzata e la misurazione comparativa dinamica. Questa potente integrazione aumenta la precisione dell'RVI, riducendo al contempo i tempi di ispezione—migliorando notevolmente la qualità complessiva dell'ispezione.
Specifiche tecniche
UNITÀ VIDEOSCOPICA
| Numero di modello | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | ||
| tubo di inserzione | Diametro del videoscopio | φ4,0 mm | φ6,0 mm | |||||||
| Lunghezza del tubo di inserzione | 2,0 m (6,56 ft) | 3,5 m (11,48 ft) | 2,0 m (6,56 ft) | 3,0 m (9,84 ft) | 3,5 m (11,48 ft) | 5,0 m (16,40 ft) | 7,5 m (24,61 ft) | 10,0 m (32,81 ft) | 2,0 m (6,56 ft) | |
| Esterno | Treccia di tungsteno ad elevata durabilità | |||||||||
| Flessibilità del tubo |
Rigidità uniforme Tubo di inserimento Tapered Flex con flessibilità che aumenta gradualmente verso l'estremità distale |
Tubo di inserimento Tapered Flex con flessibilità che aumenta gradualmente verso l'estremità distale | ||||||||
| Indicatore di gravità | - | Disponibile | ||||||||
| Sistema ottico | Campo visivo | Definibile mediante adattatore ottico | ||||||||
| Direzione visiva | ||||||||||
| Illuminazione | Diodo laser, LED bianco, LED ultravioletto (365nm), LED infrarosso (950nm) | |||||||||
| Sezione dell'articolazione | Angolo articolazione (completa) | 150° | 180° | 150° | 130° | |||||
| Funzionamento dell'articolazione | TrueFeel scope tip articulation with electronic power-assisted | |||||||||
UNITÀ PRINCIPALE
| Modello N. | IV10000, Unità Operativa | ||||||||
| Dimensioni (L × A × P) | 305 mm × 220 mm × 154 mm (12,0 in × 8,7 in) × 6,1 in.) (parti sporgenti non incluse) | ||||||||
| Peso approssimativo del sistema | Quando combinato con IV10420: 6,40 kg (14,1 lb) | Quando combinato con IV10435: 6,46 kg (14,2 lb) | Quando combinato con IV10620: 6,48 kg (14,3 lb) | Quando combinato con IV10630: 6,56kg (14,5 lb) | Quando combinato con IV10635: 6,60 kg (14,6 lb) | Quando combinato con IV10650: 6,72 kg (14,8 lb) | Quando combinato con IV10675: 6,92 kg (15,3 lb) | Quando combinato con IV106100: 7,12 kg (15,7 lb) | |
| Monitor LCD | Display WUXGA da 10,1 pollici (1920 × 1200), IPS, superficie dura ad alto contrasto e interfaccia multi-touch (10 punti), capacitiva leggibile alla luce del giorno (Optical bonding + rivestimento AR), retroilluminazione da 1100 NIT |
||||||||
| Uscita video | Tipo A HDMI 2.0 | ||||||||
| Cuffia (microfono con entrata e uscita audio) | Compatibile con Bluetooth® cuffia/microfono | ||||||||
| Porte I/O dati | Porta USB Type-C × 3 Porta 1: U.S.B. 3.2 Gen.1, U.S.B. Power Delivery 3.0 (Ingresso 20 V/5 A, Uscita 5 V/3 A) Porta 2: U.S.B. 3.2 Gen.1, U.S.B. Power Delivery 3.0 (ingresso 20V/1,5A, uscita 5V/0,9A) Porta 3: USB 3.2 Gen.1, USB Power Delivery 3.0 (ingresso 20V/1,5A, uscita 5V/0,9A) |
||||||||
| Alimentazione | Batteria agli ioni di litio per l'unità principale: 10,8 V nominali, circa 360 minuti di autonomia (unità principale + unità videoscopio) Batteria agli ioni di litio per tablet: 10,8 V nominali, circa 180 minuti di autonomia 100 V a 240 V, 50/60 Hz (con adattatore CA in dotazione) |
||||||||
| Supporti di acquisizione | SSD interno (256 GB) o memoria flash USB | ||||||||
| Opzioni testo del titolo | visualizzazione di 51 caratteri | ||||||||
| Regolazione immagini | Funzione zoom (zoom digitale senza interruzioni fino a 5 volte). Guadagno (7 livelli). WiDER (5 livelli). Contrasto (4 livelli). Riduzione dinamica del rumore (3 livelli). Luminosità (guadagno automatico: 16 step, Guadagno manuale: 24 step), Nitidezza (16 step), Saturazione (21 step), Boost rosso, Temperatura colore (2000K~12000K, 21 step), Preset scena, Impostazione avanzata, Funzioni di visualizzazione immagine | ||||||||
| Acquisizione di un’immagine | Risoluzione | H960 × V752 (pixel)* *Quando la funzione Print Screen è attiva, la risoluzione diventa H1280 × V800 *La risoluzione varia a seconda dell'adattatore ottico |
|||||||
| Formato di acquisizione | JPEG (.JPG), PNG (.PNG) | ||||||||
| Registrazione video | Risoluzione | H960 × V752 (pixel)* *Quando la funzione Print Screen è attiva, la risoluzione diventa H1280 × V800 |
|||||||
| Formato di acquisizione | MPEG 4 AVC/H.264 (file .MP4) | ||||||||
| Wi-Fi | 2,4 GHz (802.11 b/g/n/ax) x 2ch (Integrato nell'unità operativa) La connettività wireless è disponibile collegando un dongle Wi-Fi compatibile all'IV10000 |
||||||||
| Bluetooth® | Bluetooth® 5.2 × 1 (Integrato nell'unità operativa) È supportata la connessione wireless con un telecomando |
||||||||
Il marchio e il logo Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc.
Evident Corporation utilizza questi marchi e loghi su licenza. Tutti gli altri marchi e marchi registrati sono di proprietà dei rispettivi titolari.
SPECIFICHE DEGLI ADATTATORI OTTICI
| Adattatori ottici φ4,0 mm | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| Sistema ottico | Campo visivo | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| Direzione visiva | IN AVANTI | IN AVANTI | IN AVANTI | Laterale | Laterale | IN AVANTI | Laterale | |
| Profondità di campo*1 | da 40 mm a infinito | Da 3 a 300 mm | Da 17 mm a inf | Da 2 a 40 mm | da 8 mm a infinito | Da 4 a 280 mm | Da 3 a 250 mm | |
| Estremità distale | Diametro esterno*2 | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm |
| Estremità distale*3 | 20.9 mm | 20.4 mm | 20.5 mm | 21,1 mm | 21,1 mm | 22,3 mm | 24.7 mm | |
| φ4,0 mm Swoptix Misurazione 3D | φ4,0 mm Swoptix Multiview oppure φ4,0 mm Swoptix Multivista (if 'Multiview' is not a product name and should be translated for consistency with 'Misurazione 3D'). | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| Sistema ottico | Campo visivo | 100° | 80° | 120°/110° | 100° | ||
| Direzione di visione | IN AVANTI | Laterale | IN AVANTI | IN AVANTI | Laterale | ||
| Profondità di campo*1 | da 4 a 150 mm | da 4 a 150 mm | Da 3 a 25 mm | da 20 mm a inf | Da 6 mm a infinito | da 5 mm a inf | |
| Estremità distale | Diametro esterno*2 | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | ||
| Estremità distale*3 | 21.0 mm | 23.2 mm | 20.9 mm | 22.4 mm | |||
| Adattatori ottici φ6,0 mm | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| Sistema ottico | Campo visivo | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Direzione di visione | IN AVANTI | IN AVANTI | IN AVANTI | Laterale | Laterale | IN AVANTI | Laterale | |
| Profondità di campo*1 | da 18 mm a inf | Da 5 a 330 mm | Da 17 mm a inf | Da 2 a 50 mm | Da 8 mm a infinito | Da 4 a 280 mm | Da 3 a 250 mm | |
| Estremità distale | Diametro esterno*2 | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm |
| Estremità distale*3 | 20.8 mm | 20.9 mm | 20.5 mm | 21.6 mm | 21.6 mm | 22,7 mm | 26,7 mm | |
| Ø 6,0 mm Swoptix 3D Measurement | Ø6,0 mm Swoptix Multiview | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| Sistema ottico | Campo visivo | 120° | 100° | 120°/110° | 100° | ||
| Direzione di visione | IN AVANTI | Laterale | IN AVANTI | IN AVANTI | Laterale | ||
| Profondità di campo*1 | Da 4 a 150 mm | Da 3 a 150 mm | Da 3 a 25 mm | da 20 mm a inf | Da 6 mm a infinito | da 5 mm a inf | |
| Estremità distale | Diametro esterno*2 | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | ||
| Estremità distale*3 | 21.6 mm | 25,0 mm | 20,6 mm | 22,3 mm | |||
*1. Indica la distanza di visione con messa a fuoco ottimale.
*2. Quando è montato sul videoscopio, l'adattatore può essere inserito in fori di ø4,0 mm
e ø6,0 mm.
*3. Indica la lunghezza della porzione rigida all'estremità distale del videoscopio quando
è montato.
AMBIENTE OPERATIVO
| Temperatura di esercizio | Sonda di inserimento | In aria: Da -25 °C a 100 ℃ (-13 °F a 212 °F) |
| In acqua: Da 10 °C a 30℃ (50 °F a 86 °F) | ||
| Tablet | In aria: Da -21 °C a 49℃ (-5,8 °F a 120,2 °F) (con batteria agli ioni di litio) | |
| In aria: Da 0 °C a 40 °C (32 °F a 104 °F) (con alimentatore CA) | ||
| Sistema | In aria: Da -21 °C a 49℃ (-5,8 °F a 120,2 °F) (con batteria agli ioni di litio) | |
| In aria: Da 0 °C a 40 °C (32 °F a 104 °F) (con alimentatore CA) | ||
| Umidità relativa | Tutte le componenti | Da 15 a 90% |
| Resistenza ai liquidi | Tutte le componenti | Utilizzabile quando esposto a olio meccanico, olio leggero o soluzione salina al 5% |
| Impermeabilità | Sonda di inserimento | Utilizzabile sott'acqua con adattatore per punta di visualizzazione collegato. Non utilizzabile sott'acqua con adattatori per punta di misurazione stereo. Serie IV104: Fino a un equivalente di 3,5 m (11,6 ft) di profondità, serie IV106: Fino a un equivalente di 10,0 m (33,0 ft) di profondità |
| Altre componenti | IP65* *Non si applica quando le coperture protettive del sistema sono aperte. |
CONFORMITÀ MIL-STD
Le prestazioni in ambiente operativo sono confermate dai seguenti standard MIL-STD-810H e MIL-STD-461G.
Non viene fornita alcuna garanzia che il prodotto sia esente da danni in alcuna circostanza. Per maggiori dettagli, rivolgersi al rappresentante commerciale di Evident.
| Tipo | Metodo |
| Bassa pressione atmosferica | MIL-STD-810H, Metodo 500.6 Procedura I |
| Alta temperatura | MIL-STD-810H, Metodo 501.7 Procedura I |
| Temperatura fredda | MIL-STD-810H, Metodo 502.7, Procedura I |
| Pioggia e pioggia a vento | MIL-STD-810H, Metodo 506.6, Procedura I |
| Umidità | MIL-STD-810H, Metodo 507.6 |
| Nebbia salina/ambienti corrosivi | MIL-STD-810H, Metodo 509.8 |
| Polvere | MIL-STD-810H, Metodo 510.7, Procedura I |
| Atmosfera esplosiva | MIL-STD-810H, Metodo 511.7, Procedura I |
| Vibrazioni | MIL-STD-810H, Metodo 514.8, Procedura I |
| Urti | MIL-STD-810H, Metodo 516.8, Procedura IV |
| Pioggia di congelamento | MIL-STD-810H, Metodo 521.4 |
| Suscettibilità condotta per cavi di alimentazione | MIL-STD-461G, CS101 (Sistema) |
| Suscettibilità condotta, iniezione su cavi in massa | MIL-STD-461G, CS114 (Sistema) |
| Suscettibilità condotta, iniezione su cavi in massa, impulsi | MIL-STD-461G, CS115 (Sistema) |
| Suscettibilità condotta, transitori sinusoidali smorzati, cavi e conduttori di alimentazione | MIL-STD-461G, CS116 (Sistema) |
| Suscettibilità condotta, scarica elettrostatica trasmessa dal personale (ESD) | MIL-STD-461G, CS118 (sistema e unità remota wireless) |
| Emissione radiata per il campo magnetico | MIL-STD-461G, RE101 (sistema e unità remota wireless) |
| Emissione radiata per il campo elettrico | MIL-STD-461G, RE102 Sopra coperta (sistema e unità remota wireless) |
| Suscettibilità radiata per campo magnetico | MIL-STD-461G, RS101 (sistema e unità remota wireless) |
| Suscettibilità radiata per campo elettrico | MIL-STD-461G, RS103 sopra il ponte (Sistema e telecomando wireless) |
*IPLEX One è prodotto da Evident Corporation.
