柔軟性が持つ力

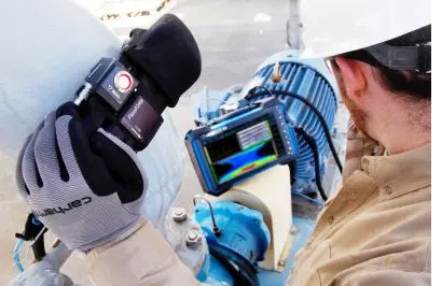

パイプエルボーは流れ加速腐食（FAC）などによる損傷を受けやすい性質がありますが、凸凹した形状とさまざまなパイプ径が原因で検査は困難です。FlexoFORM™ソリューションは、柔軟なフェーズドアレイプローブテクノロジーをスキャナーに一体化することで、こうした困難を解消します。このソリューションは、外径4.5インチから平面に至る範囲のエルボーについて、解釈しやすい検査データを収集でき、以下のような多数のメリットがあります。
- エルボーの外輪から内輪にいたる測定範囲をカバー
- 直感的な2D C-スキャンイメージング
- 高分解能データ（1mm × 1mm）
- エルボーの肉厚を迅速に測定
- 水柱システムにより持続的なカップリングを維持
高分解能データ

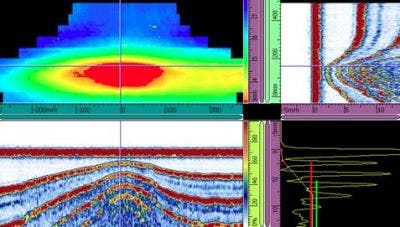

このスキャナーはOmniScan™ X3またはSX探傷器と併用して、減肉、孔食、二枚割れ、介在物などの各種の欠陥を検出および測定します。高密度データが探傷器やOmniPC™ソフトウェアのマルチビューと組み合わさり、エルボーの状態が鮮明な画像に表されるため、データの解釈が速く容易になります。
スキャン方向はエンコードされ、2番目の軸でインデックス増分を実行するように、インデックスボタンがスキャナー上に直接配置されています。
磁気ホイールによってスキャナーがパイプにしっかり密着する一方、ガスケットが配管表面への接触を維持することにより、局部水浸の水柱用のスペースに安定して水が満たされ続けます。
このスキャナーで採用している水柱のウエッジによって、水の消費量が抑えられ、気泡の処理が容易になるとともに、スキャナーがエルボーの曲面形状に適応したり、ある程度粗めの表面にしっかりとカップリングしたり、表面反射へのデータ同期をしたりできます。
各ウエッジは特定のパイプ径に合わせて成形されています。プローブとウエッジをスキャナーに装着するだけで使用できる状態になります。
Scanning Options
スキャンオプション
長手方向スキャン
このスキャン構成は、小径パイプの場合や、検査対象領域がパイプ円周上の特定の箇所に集中している場合に便利です。 FlexoFORMの長手方向スキャン機能は、発電ボイラー内の水冷壁を検査する際の強力なツールにもなります。

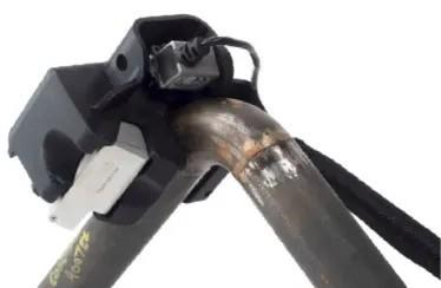

小径エルボーの手動スキャン
小径ウエッジシリーズは外径4.5インチ未満のパイプ検査向けです。ユーザーは外径1.3インチ～4インチまでのエルボーの外輪（外側の曲面）を手動でスキャンできます。 エンコードC-スキャンの場合、SFA1-SMALLウエッジシリーズをミニホイールエンコーダーに装着できます。

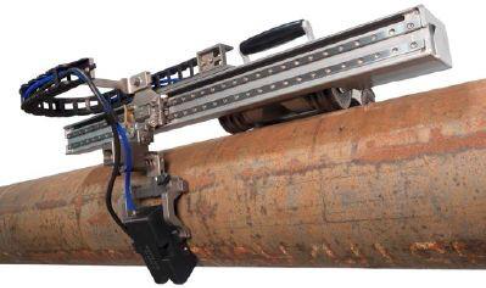

自動スキャン
用途によっては、円周方向のスキャンより長手方向のスキャンが適しています。 SFA1-AUTOウエッジシリーズは外径8.625インチ以上、平面を含むパイプに機能します。
