IPLEX GAir Videoscope

パイプおよび熱交換器検査向け超長尺ビデオスコープ

遠く離れた箇所の検査を、すばやく効率的に

パイプや機械設備内部など手元から遠く離れた箇所の検査も、IPLEX GAirですばやく効率的に。高画質で広い視野、明るいLED照明、画像自動回転機能などを備えたIPLEX GAirは、複雑な機構のパイプ検査においても、最大30メートルの長さまで柔軟に対応します。

届かなかったところに届く

目視検査において、検査箇所へすばやく簡単にアクセスできることが、検査の効率を考えるうえで重要です。短い距離でも、遠く離れた箇所の検査でも、柔軟に対応するIPLEX GAirは革新的な機能で効率的な検査を実現します。

• 複雑な構造のパイプでも軽快にアクセス：付属のガイドヘッドがスコープ挿入時の摩擦を軽減し、パイプのエルボ通過性能を格段に向上させます。加えて、挿入部は適度な硬さと柔軟性のバランスに優れたTaperedFlex仕様。これに市販のプッシングロッドを組み合わせることで、よりスムースな押し込み操作を実現します。
• 長尺でも思い通りの湾曲操作：内蔵エアコンプレッサーによる空気圧湾曲機構を採用し、30mの長尺スコープでも精密な湾曲操作を実現。ワイヤー湾曲方式で見られた湾曲操作の課題を解決します。

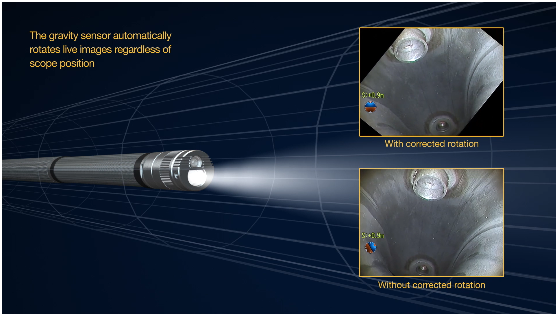

• 検査状況を、より分かりやすく：スコープ先端に搭載された重力センサーで、ライブ映像の天地方向を実際の天地方向に合わせて表示（画像自動回転機能）。スコープを挿入した長さを表示する機能も装備し、見失いがちな検査箇所の位置をすばやく認識できます。

不具合を見逃さない、鮮明な観察画像

高画質、明るさ、先進の画像処理で定評あるIPLEXシリーズの特長を引き継ぐ、IPLEX GAirのクリアで広い視野の観察画像により、検査の精度と効率が格段に高まります。

• より明るくなったLED光源：光学アダプター先端に強力なLED光源を配置しているので、一般的な長尺ビデオスコープに見られるような照明の減衰もなく、大空間の観察にも十分な明るさ*を提供します。 *従来（IPLEX YS）比 約2倍
• 適切な光量を自動で調整：PulsarPicプロセッサーにより、観察環境に合わせて光量が自動で調整されるので、適切なレベルの明るさが安定して得られます。例えばハレーションを起こしやすい環境では、光量を落とし、見やすい明るさに自動で調整されるので、操作の手間を軽減します。
• 超広角光学アダプター：パイプ内部の検査に有効な、直視方向および壁面の両方を同時に観察できる、視野角220度の超広角光学アダプターに対応します。
• リアルタイム歪み補正機能：超広角の観察において発生する周辺部の歪みも、3種類の表示モードを備えた歪み補正機能により、リアルタイムで補正されます。120度、180度、220度相当の視野角による補正画像が得られるので、光学アダプターの交換を必要とせず効率的です。
• 大空間観察に効果を発揮する長時間露光：タンクのような広い空間においても、長時間露光機能により明るい視野が得られ、不具合の発見に貢献します。
• オイルの多い現場でも検査を効率的に：オイル排出溝を備えた光学アダプターの排出効果で、長い距離を挿入する過程で先端に付着したオイルや水を拭き取る手間を軽減します。

3D解析機能で検査精度を大幅に向上

計測機能を搭載しない標準的な光学アダプターでも、当社の3DAssist™ ソフトウェアを併用すれば、先進の3D画像生成と比較計測が可能になります。本機能により、検査時間の大幅な減少と、検査の質の劇的な向上を実現します。
