이는 무엇일까요? 가스 측정 시스템은 천연 가스 산업 분야에서 금전등록기와 같습니다. 가스 측정기 튜브는 파이프라인을 따라 전달되는 가스의 유속/유량을 결정하는 이 측정 시스템에서 필수적인 부분입니다. 측정기 튜브는 파이프에서 정밀하게 가공된 부분으로서 흐름 측정기의 업스트림을 직접적으로 구성하는 직선 파이프 구간으로 구성됩니다. 이 직선 파이프 구간은 가스 흐름이 불안정하고 불균일해지는 것을 방지하거나 최소화하여 가스가 측정 장치를 통해 원활하고 균일하게 흐르도록 도움을 줍니다. 대칭적 흐름 프로파일은 측정 정확도를 높입니다. 보통은 난류 상태를 더 완화하는 데 도움이 되도록 직선 파이프 구간 업스트림에 흐름 컨디셔너 또는 직선화 날개가 설치됩니다.

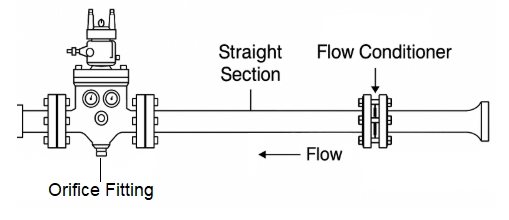

측정기 다이어그램 – 주요 구성 요소

측정이 중요한 이유

불균일한 가스 흐름 프로파일 = 부정확한 측정 = $$$ 오차 = 인도 지점에서의 과다지급 또는 과소지급 발생

업스트림 생산 회사: 측정값 오차는 생산자, 광물권 소유자 그리고 생산 가스를 구입하는 미드스트림/운송 회사에게 영향을 줄 수 있습니다.

미드스트림 운송 회사: 측정값 오차는 업스트림 생산자, 미드스트림 회사, 다운스트림 구매자에게 영향을 미칠 수 있습니다.

다운스트림 정유 회사: 측정값 오차는 미드스트림 제공업체, 다운스트림 정유소 및 LDC(Local Distributor Companies, 현지 유통 회사)에 영향을 줄 수 있습니다.

근거의 예:

10,000mcf/day 측정 스테이션에서 5%의 오차 발생 = 500mcf

1mcf = $5.48

500mcf = $2,740/day

이 오차를 6개월 동안 모르고 지나칠 경우 = $493,200의 손실/누락 발생

검사해야 할 대상

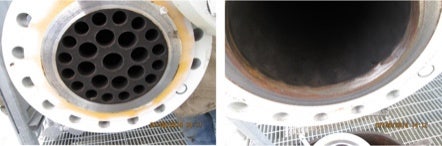

흐름 컨디셔너 또는 직선화 날개: 모든 튜브가 열려 있고 퇴적물과 이물질이 없는지 확인합니다. 측정기 실행 위치에 따라 이러한 튜브는 침전물과 부식으로 인해 막힐 수 있습니다. 새로운 위치일 경우, 용접봉, 나무, 진흙, 장갑, 그 밖에 업스트림 파이프라인에 파이프라인 작업자가 남긴 것이 있을 수 있습니다. 특정 유형의 직선화 날개는 세트 나사로 고정되는데 이 세트 나사가 풀어지거나 빠져서 직선화 날개가 측정기 튜브의 직선 구간을 따라서 너무 멀리 이동할 수 있습니다.

직선화 날개

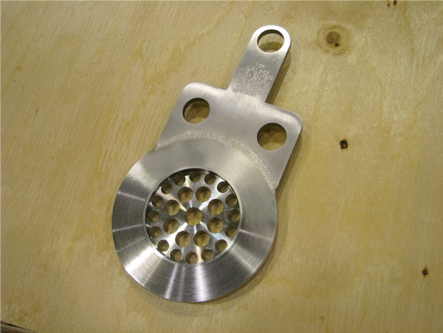

흐름 컨디셔너

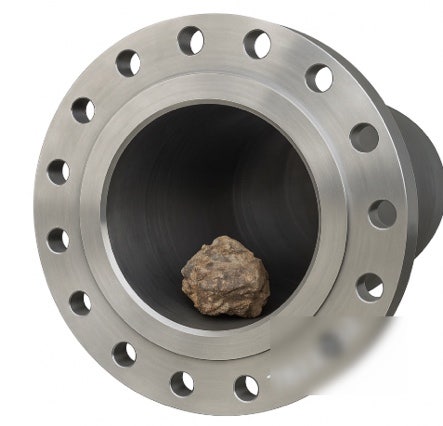

측정기 튜브에서 발견된 이물질

직선 파이프 구간: 파이프의 연마/가공 표면을 따라 퇴적물과 침전물이 쌓이거나 부식이 발생하지 않았는지 확인해야 합니다. 직선 구간 안에 퇴적물이 쌓이면 측정기 튜브의 내부 직경이 줄어들어 난류가 형성되거나 가스량이 실제보다 더 많게 측정될 수 있습니다. (이럴 경우 오차가 발견된 시점과 계약 내용에 따라 회사는 최대 2년 전부터 과다 측정된 용량을 계산하여 비용을 환급/보상해야 할 수 있습니다. = 회계 부서에게 악몽과 같은 일이 되겠죠!)

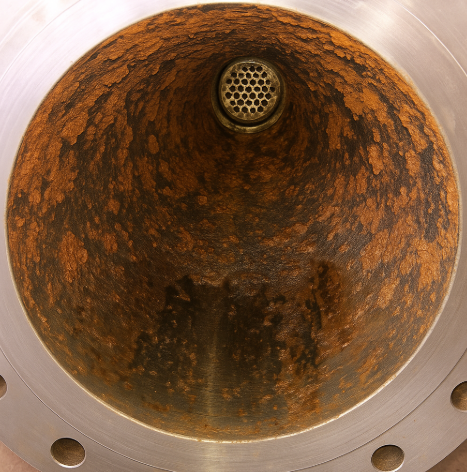

측정기 튜브의 직선 구간 – 측정기 튜브의 연마된 직선 구간에 부식과 퇴적물이 있는 것을 볼 수 있음

압력 탭 및 차동 압력 포트: 측정기의 압력 탭 내부와 차동 압력 포트 및 튜브의 벽을 따라 퇴적물, 침전물, 부식이 없는지 확인합니다. 차동 압력 포트와 튜브에 퇴적물이 쌓이면 측정기 정확도에 큰 영향을 줄 수 있습니다.

오리피스 피팅: 오리피스 플레이트 밀폐 링이 측정기 튜브를 밀폐하는 밀폐 표면이 부드럽고 평평한지 확인합니다. 이중 챔버 피팅이므로 기어 샤프트를 분리하지 않고도 오리피스 플레이트 캐리어를 안팎으로 굴리는 기어 톱니의 손상 여부를 검사할 수 있습니다.

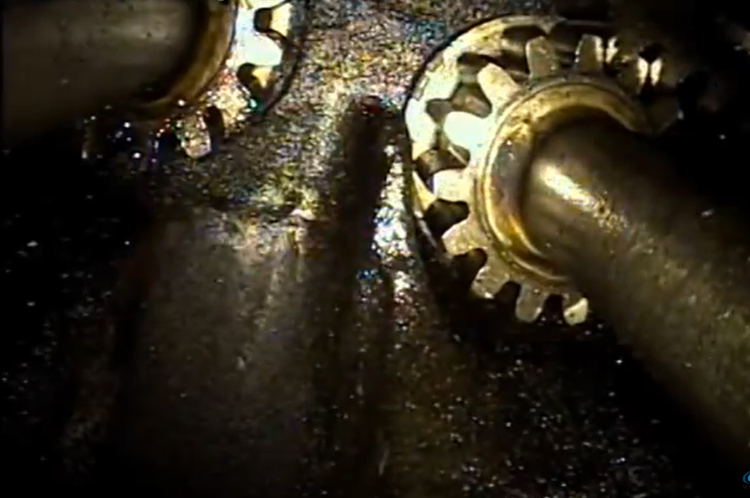

캐리어 기어 샤프트 – 시니어 오리피스 피팅의 캐리어 기어 샤프트의 기어 톱니

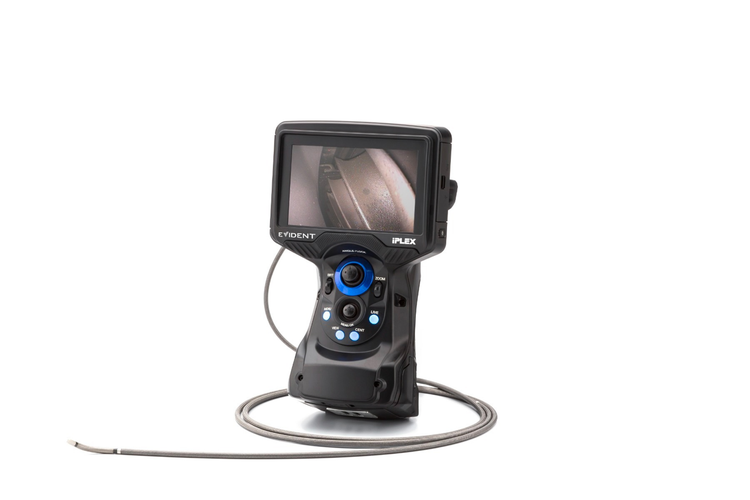

Evident의 해결책: Evident의 iPLEX G Lite 또는 iPLEX GT 6mm 직경 및 3.5미터 길이가 이 응용 분야에 적합합니다. 접근이 어렵지 않으므로 6mm 직경이 가장 적합하며, 측정기 튜브의 전체 길이를 검사하는 데 3.5미터 길이로 충분합니다.

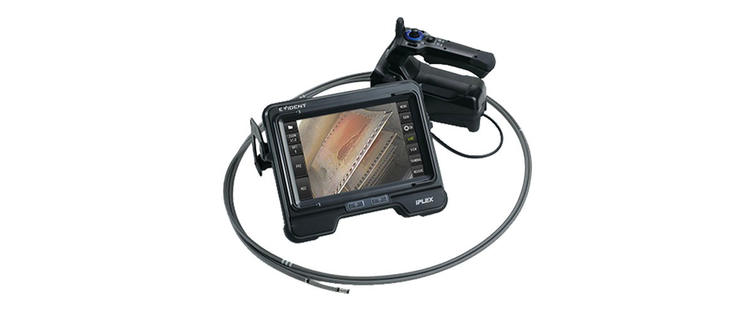

G Lite의 휴대성 덕분에 기술자는 측정 실행 중 유연성을 활용하고 쉽게 파이프 내부를 이동할 수 있습니다. 그러나 밝고 빛이 많이 비치는 조건에서는 화면 크기와 가시성 때문에 GT를 사용하면 더 나은 관찰 품질을 달성하고 현장에서 더 쉽게 의사결정을 내릴 수 있습니다. Evident가 획득한 MIL-STD 810G 폭발성 대기 적합성은 이 응용 분야에서 필수적으로 획득해야 하는 인증입니다. 일반적으로 측정이 요구되지 않습니다. 튜브의 세부적 검사를 위해 튜브 작동을 중단하고 정밀한 기기로 검증합니다.
