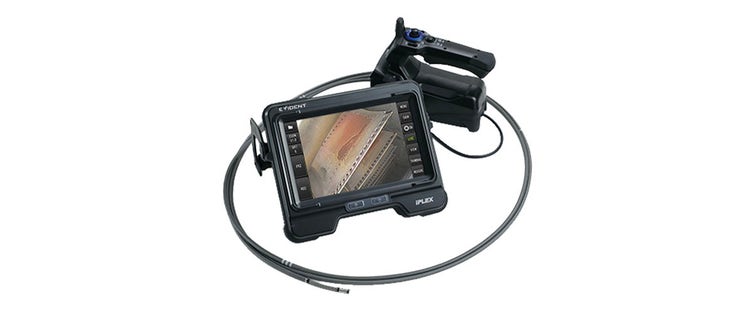

IPLEX GX/GT 비디오스코프
교체 가능한 삽입 튜브와 광원, 8인치 터치 스크린 및 고급 이미징 기능을 갖춘 IPLEX GX/GT 비디오스코프는 다재다능성, 이미징 기능 및 사용 편의성의 최적의 균형을 제공합니다.
작업을 위한 최적의 도구

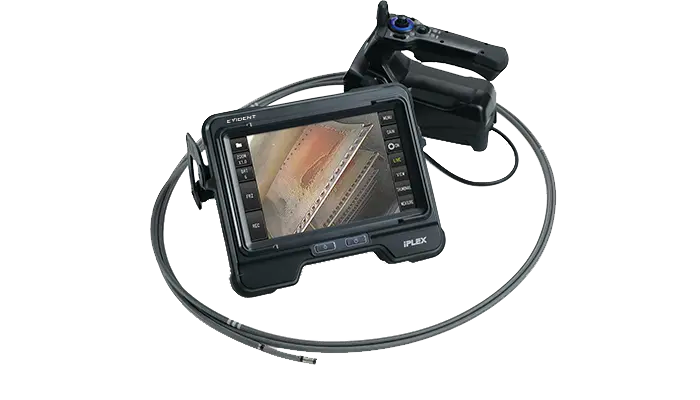

상호 교체 가능한 삽입 튜브와 광원, 8인치 터치스크린, 고급 이미징 기능을 갖춘 IPLEX™ GX/GT 비디오 보어스코프는 최적의 균형으로 다기능성, 이미징 기능, 사용 용이성을 제공합니다.
- 영상 검사
- 비디오 내시경
One의 힘을 경험하세요
IPLEX™ One 비디오 내시경 솔루션
IPLEX 비디오 내시경 시스템의 10세대인 IPLEX One은 통합된 소프트웨어 기반 플랫폼으로, 더 빠르게 작업하고, 더 잘 보고, 앞서 나갈 수 있도록 지원합니다. 획기적인 Swoptix 3D 측정 기술과 영상 및 분석 기능 업그레이드, 모듈형 확장성을 결합한 IPLEX One은 원격 시각 검사의 가능성을 새롭게 정의합니다.
손쉽게 사용할 수 있는 강력한 기능
- 사용하기 쉬운 터치스크린 및 핫키 컨트롤
- 작업자에게 편안한 위치에 화면 배치
- 스마트 비디오를 사용한 밝고 선명한 이미지
여러 작업을 지원하는 하나의 도구
- 백색광, 자외선, 적외선 광원 간에 변경 가능
- 다양한 직경과 길이의 스코프로 교체하여 사용 가능
- 튼튼하기 때문에 혹독한 환경에서도 사용 가능
동영상 보기
차별점 확인하기

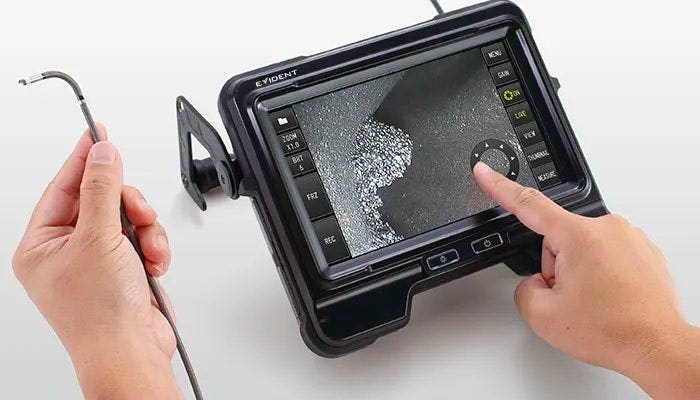

실제 같은 8인치 LCD 모니터가 밝고 선명한 이미지를 제공하므로 더 빨리 결함을 발견할 수 있습니다.

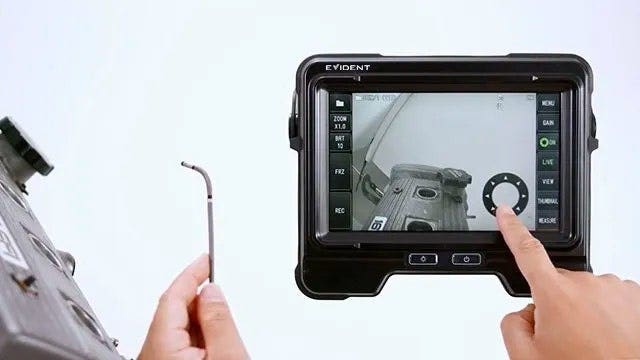

살짝 터치하여 정밀하게 움직일 수 있음
반응성이 뛰어난 TrueFeel™ 관절로 정밀한 움직임을 통해 스코프 팁을 제어할 수 있으므로 빠르게 대상 영역으로 이동하고 잠금 기능으로 제자리에 머물 수 있습니다.
컨트롤을 살짝 터치하여 제어할 수 있으므로 장시간 작업 시 피로를 최소화할 수 있습니다.

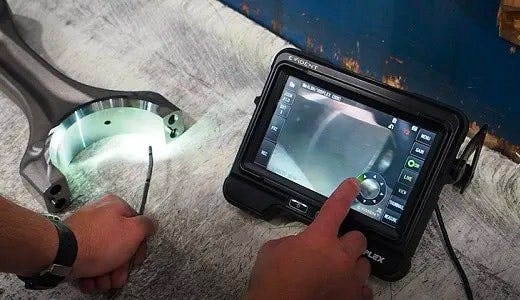

편리한 제어
대형 모니터로서 검사 이미지와 간편한 제어 버튼을 모두 표시할 수 있는 공간이 충분합니다. 관절을 포함한 대부분의 기능을 터치스크린을 사용하여 제어할 수 있습니다. 전체 화면으로 이미지를 보고 싶을 경우, 컨트롤러의 핫키를 사용하면 대부분의 중요한 기능을 제어할 수 있습니다.

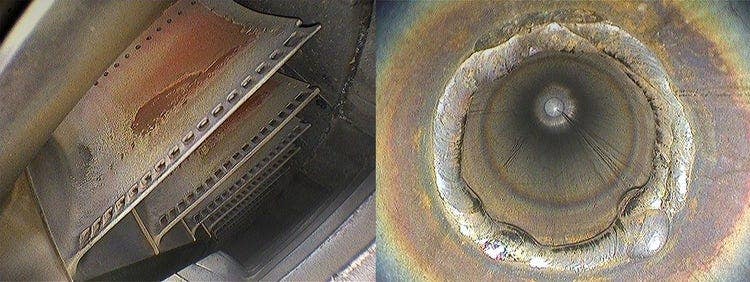

혁신적인 이미징으로 육안 검사 역량 향상
밝은 조명
IPLEX GX/GT 비디오 보어스코프의 LED 광원은 이전 모델(IPLEX RX)보다 30% 더 밝으므로 넓은 공간에서 검사를 더 편하게 수행할 수 있습니다.
IPLEX RX/RT(이전 모델)
IPLEX GX/GT
IPLEX RX/RT(이전 모델)
IPLEX GX/GT
선명한 이미지
이 비디오 보어스코프는 노이즈 감소 알고리즘을 사용하므로 어두운 영역에서 더 쉽게 문제와 결함을 발견할 수 있습니다.
매끄러운 60fps 비디오
비디오 보어스코프의 높은 프레임률 덕분에 매끄러운 비디오를 촬영할 수 있습니다. 움직이는 물체를 녹화하는 경우 끊김 현상 없이 선명한 비디오를 얻을 수 있습니다.
IPLEX RX/RT(이전 모델)
IPLEX GX/GT
북마크

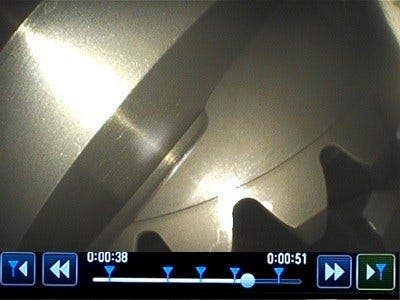

스마트 비디오 녹화
정지 이미지와 비디오 동시 촬영
비디오를 녹화하는 도중 중단 없이 버튼을 눌러 정지 이미지를 촬영할 수 있습니다.
북마크
북마크를 추가하여 시간을 절약하고 비디오를 확인하는 동안 중요한 순간을 빨리 찾을 수 있습니다.
연속 비디오*
중요한 검사 녹화를 유실할 걱정이 없습니다. 이 비디오 보어스코프는 깜박하고 녹화 버튼을 누르지 않았을 때도 검사의 마지막 30분을 자동으로 녹화합니다.
*IPLEX GX 모델에서만 제공되며, 옵션인 microSDHC 카드가 필요합니다.
간편하게 우수한 측정 기능 활용
이 비디오 보어스코프는 표준 기능으로 스칼라 측정이 장착되어 있어 참조 결함을 사용하여 물체의 크기를 표시할 수 있습니다. 더 고급인 기능을 이용하려면 정밀한 3차원 좌표를 사용해 물체의 크기를 표시하는 스테레오 측정 옵션으로 업그레이드하세요.

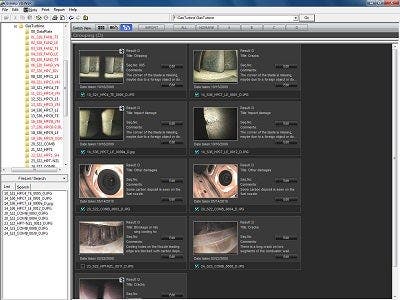

몇 분만에 보고서 생성
InHelp™ 검사는 소프트웨어가 검사부터 보고서 생성까지 전 과정을 효율화하도록 지원하므로 작업 효율성이 대폭 향상됩니다.
- 보어스코프 화면에서: 맞춤형 워크플로를 생성하여 검사 효율화
- PC에서: 맞춤화 가능한 템플릿을 사용하여 검사 보고서 생성
기타 기능
- 내구성 있는 4층 구성 삽입 튜브
- PulsarPic™ 프로세서로 지속적으로 이미지 최적화
- 이미지 대비 매칭을 위한 WiDER™ 기술
- 오래 지속되는 150분 배터리

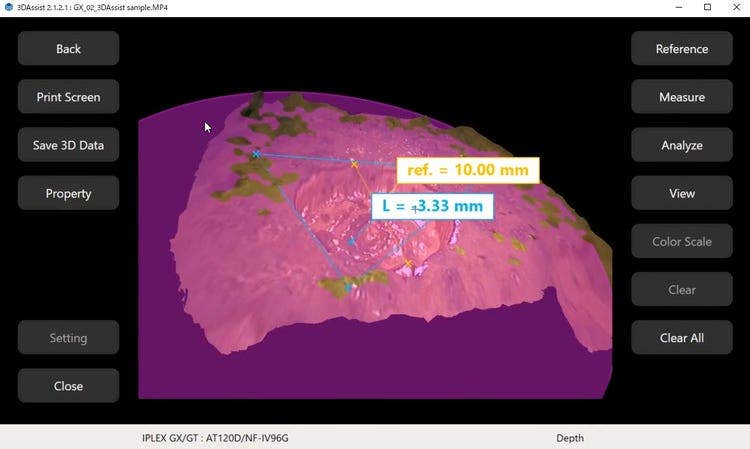

통합 3D 분석으로 검사 정밀성 향상
표준 광학 어댑터를 Evident의 3DAssist™ 소프트웨어와 함께 사용하여 고급 3D 모델링과 비교 측정을 수행할 수 있습니다. 이러한 강력한 통합을 통해 검사 품질을 대폭 높이는 동시에 검사 시간을 상당히 줄일 수 있습니다.
다목적
상호 교체 가능한 스코프 및 광원
모듈식 부품으로 검사 작업에 맞게 비디오 보어스코프 조정
스코프는 직경이 4mm 및 6mm이며, 길이는 최대 10미터(32피트)입니다. 상호 교체 가능한 조명 모듈로 백색 LED, 자외선 또는 적외선 간에 변경 가능합니다.
스코프 유닛
- 스코프 직경 6.0mm: 길이 2.0 / 3.5 / 7.5 / 10m
- 스코프 직경 4.0mm: 길이 2.0 / 3.5m
광원
- 백색광(표준): 표준 검사
- 자외선(UV, 옵션): 미세한 균열 감지
- 적외선(IR, 옵션): 어두운 영역에서 대상 확인
스코프와 조명 모듈을 현장에서 신속하고 쉽게 교체할 수 있으므로 다운타임이 줄어듭니다.
백색광
자외선광
손쉬운 데이터 공유 및 협업
권장 USB 무선 LAN 어댑터를 사용하여 IPLEX로부터 IPLEX 데스크탑 앱을 무선으로 사용하는 PC나 IPLEX Image Share 앱을 사용하는 스마트폰 또는 태블릿으로 이미지와 비디오를 안전하게 전송하고 저장할 수 있습니다. 이를 통해 진단 문제를 지원하기 위해 비디오 보어스코프에서 더 쉽게 데이터를 꺼내어 다른 사람과 공유할 수 있습니다.

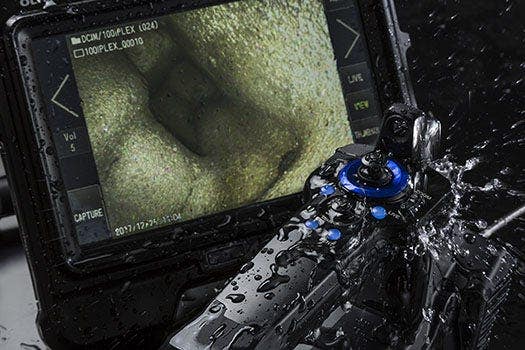

혹독한 테스트를 거친 제품
방진 및 방수를 위한 IP65 표준을 충족하도록 설계되고 미국 국방부 검사(MIL-STD)를 통과하도록 제작되어 다음으로부터 보호합니다.
- 최대 1.2미터(4피트)에서 낙하
- 진동
- 비바람
- 먼지
- 높은 습도
- 염무
- 우빙
- 전자기 환경
- 폭발성 대기

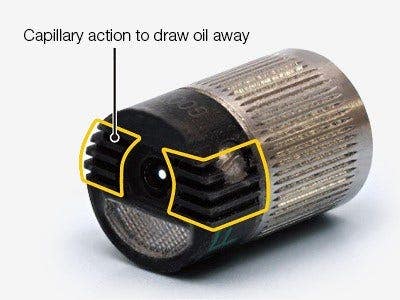

기름기가 많은 환경에서 선명하게 관찰
오일 클리어링 팁 어댑터의 홈은 모세관 작용을 통해 렌즈에서 오일을 빼내므로 스코프 렌즈에서 오일을 닦아내기 위해 검사를 중단하지 않아도 선명하고 잘 보이는 이미지를 구현할 수 있습니다.
기타 기능
- 어두운 환경에서 볼 수 있도록 불이 들어오는 버튼
- 고온 경보
- HDMI 비디오 출력
어플리케이션 사진 갤러리
사양
기본 기능
스코프 유닛
| 모델 번호 | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| 삽입 튜브 | 스코프 직경 | Φ4.0mm | Φ6.0mm | ||||
| 스코프 길이 | 2.0m(6.6ft.) | 3.5m(11.5ft.) | 2.0m(6.6ft.) | 3.5m(11.5ft.) | 7.5m(24.6ft.) | 10.0m(32.8ft.) | |
| 외부 | 뛰어난 내구성의 텅스텐 브레이드 | ||||||
| 튜브 유연성 | 균일한 강성 | 말단부로 갈수록 서서히 유연성이 증가하는 Tapered Flex 튜브 | |||||
| 온도 센서 | 고온 경고용 2단 표시기 | ||||||
| 관절부 | 관절 각도 위쪽/아래쪽/오른쪽/왼쪽 |
130° | 150° | 120° | 110° | ||
| 관절 작동 | 터치스크린 메뉴를 사용하는 TrueFeel 전자 스코프 팁 관절/미세 모드 관절 컨트롤 | ||||||
| 대략적인 중량 | 0.99kg(2.2lbs) | 1.05kg(2.3lbs) | 1.06kg(2.3lbs) | 1.17 kg(2.6lbs) | 1.47kg(3.2lbs) | 1.66kg(3.7lbs) | |
| 치수(W × D × H) | 97mm × 188mm × 158mm(3.8인치 × 7.4인치 × 6.2인치)(돌출부 미포함) | ||||||
| 조명 | LED 조명 | ||||||
베이스 유닛
| 모델 번호 | IPLEX GX(IV9000G) | IPLEX GT(IV9000G) | |
| 무게(배터리 포함) | 1.77kg(3.9lbs) | ||
| 치수(W × D × H) | 241mm × 190mm × 70mm(9.5인치 × 7.5인치 × 2.8인치)(돌출부 미포함) | ||
| 휴대용 케이스 치수 | 375mm × 525mm × 243mm(14.8인치 × 20.7인치 × 9.6인치)(대부분의 항공사에서 휴대 가능한 크기) | ||
| 디스플레이 | 8인치 데이라이트 뷰 WVGA LCD 및 정전식 터치스크린, 5단계 조절식 LCD 백라이트 | ||
| 전원 공급 장치 | AC 전원 | 100V~240V, 50/60Hz(제공된 AC 어댑터 포함) | |
| 배터리 | 10.8V 공칭, 대략치(제공된 배터리 포함) 배터리 지속 시간: 약 186분 |
||
| 비디오 출력 표준 | HDMI | 유형 A HDMI 1.4 | |
| 헤드셋(마이크 입력/오디오 출력) | Φ3.5mm 미니 플러그 CTIA | ||
| 무선 라이브 스트리밍 | 권장 USB 무선 LAN 어댑터는 유형 A USB 커넥터에 연결하여 IPLEX Image Share 앱을 통해 iOS 기기에서 사용할 수 있음 | ||
| 무선 파일 전송 | 권장 USB 무선 LAN 어댑터는 유형 A USB 커넥터에 연결하여 IPLEX 데스크톱 앱을 통해 PC에서 사용할 수 있음 | ||
| 스코프 유닛 교체 가능 여부 | 모든 스코프 모델 조합에서 사용 가능 | 같은 스코프 모델 간에 사용 가능 | |
소프트웨어 기능
| 이미지 기능 | 5X 디지털 줌, 16단 밝기 제어 | |
| 게인 제어 | 4단계 조절식 게인 컨트롤 (수동, 자동, Wider1, Wider2) |
자동 |
| 동적 노이즈 감소 | 사용 가능 | - |
| 선명도 제어 | 4단계 조절식 선명도 컨트롤 | - |
| 포화도 제어 | 3모드 조절식 색 포화도 컨트롤 (모노톤, 내추럴, 비비드) |
- |
| 텍스트 표시 옵션 | 30자 제목 표시 | |
| 메모 텍스트 옵션 | 30자 제목 표시, 마크, 자유형 그리기 | - |
| 이미지 표시 기능 | 라이브 이미지 좌우 반전, 상하 반전, 180도 회전 가능 | |
녹화 관리 기능
| 녹화 매체 | 일반 | SDHC(제공된 SDHC 포함) | |
| 연속 비디오 | microSDHC(권장 부품 사용, 연속 비디오 기능을 ON으로 설정) | - | |
| 내부 메모리 | 사용 가능(정지 이미지 녹화 중에만 가능) | - | |
| 오버레이 | 줌, 밝기, 날짜/시간, 제목, 광학 팁 어댑터, OLYMPUS 로고, 시스템 설정 | ||
| 썸네일 이미지 표시 | 녹화된 이미지를 썸네일로 표시 가능 | ||
| 정지 이미지 녹화 | 해상도 | H768 × V576(픽셀) | |
| 녹화 형식 | 압축 JPEG 형식 | ||
| 동영상 녹화 | 해상도 | H768 × V576(픽셀) | |
| 녹화 형식 | MPEG 4 AVC/H.264 베이스라인 프로파일 준수, Windows Media Player 12 호환 |
||
| 프레임률 | 60fps/30fps | ||
측정 기능
스테레오 측정 기능
작동 환경
| 작동 온도 | 삽입 튜브 | 공기 중: -25℃ ~ 100℃(-13°F ~ 212°F), 수중: 10℃ ~ 30℃(50°F ~ 86°F) |
| 기타 부품 | 공기 중: -10℃~40℃(14°F~104°F)(배터리 포함) | |
| 공기 중: 0℃ ~ 40℃(32°F ~ 104°F)(AC 전원 어댑터 및 배터리 충전기 포함) | ||
| 상대 습도 | 모든 부품 | 15~90% |
| 방액 | 모든 부품 | 기계유, 경유 또는 5% 식염수에 노출된 경우에도 작동 가능 |
| 방진 및 방수 |
삽입 튜브 | 시야 팁 어댑터를 장착한 경우 수중에서 작동 가능 스테레오 측정 팁 어댑터가 있는 경우 수중 작동 불가능 IV94 시리즈 — 3.5m(11.5ft)에 해당하는 최대 깊이 IV96 시리즈 — 10m(32.9ft)에 해당하는 최대 깊이 |
| 기타 부품 | IP65, 수중에서 작동 불가능(배터리 덮개 및 기타 부분은 닫아야 함) |
MIL-STD 준수
작동 환경 성능은 다음 MIL-STD-810G 및 MIL-STD-461G 시험을 통해 확인되었습니다.
어떠한 조건에서도 손상되지 않음을 보증하지 않습니다. 자세한 사항은 Evident 영업 담당자에게 문의하세요.
광학 팁 어댑터 사양
4.0mm 시야 팁 어댑터
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| 광학 시스템 | 시야 | 80° | 120° | 120° | 100° | 100° |
| 시야 방향 | 정면 | 측면 | ||||
| 피사계 심도*2 | 35~∞mm | 2~200mm | 17~∞mm | 2~15 mm | 8~∞mm | |
| 말단부 | 외경*3 | Φ4.0mm | ||||
| 말단부*4 | 19.0mm | 21.7 mm | ||||
| 오일 제거 | 사용 가능 | ー | ||||
6.0mm 시야 팁 어댑터
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| 광학 시스템 | 시야 | 40° | 80° | 80° | 120° | 120° |
| 시야 방향 | 정면 | |||||
| 피사계 심도*2 | 200~∞mm | 9~∞mm | 35~∞mm | 2~200mm | 19~∞mm | |
| 말단부 | 외경*3 | Φ6.0mm | ||||
| 말단부*4 | 18.4 mm | 18.9 mm | 18.8 mm | 18.9 mm | 18.8 mm | |
| 오일 제거 | 사용 가능 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| 광학 시스템 | 시야 | 80° | 120° | 120° | 220° | 100°/100° |
| 시야 방향 | 측면 | 정면 | 정면/측면 | |||
| 피사계 심도*2 | 15~∞mm | 1~25 mm | 3~∞mm | 1.6~∞mm | 2.0~∞mm | |
| 말단부 | 외경*3 | Φ6.0mm | Φ8.4mm | Φ6.0mm | ||
| 말단부*4 | 24.2 mm | 21.1 mm | 29.5 mm | |||
| 오일 제거 | ー | |||||
스테레오 팁 어댑터(4.0mm 및 6.0mm)
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| 광학 시스템 | 시야 | 50°/50° | 60°/60° | ||
| 시야 방향 | 정면 | 측면 | 정면 | 측면 | |
| 피사계 심도*2 | 5~∞mm | 4~∞mm | 5~∞mm | 4~∞mm | |
| 말단부 | 외경*3 | Φ4.0mm | Φ6.0mm | ||
| 말단부*4 | 24.3 mm | 28.4 mm | 24.9 mm | 31.3 mm | |
1. 옵션 기능을 사용하려면 업그레이드하십시오.
*2. 최적의 초점이 적용된 가시거리를 나타냅니다.
*3. 스코프에 장착하면 ø4.0mm, ø6.0mm 및 ø8.4mm 홀에 어댑터를 삽입할 수 있습니다.
*4. 장착 시 스코프의 말단부에 있는 단단한 부분의 길이를 나타냅니다.
