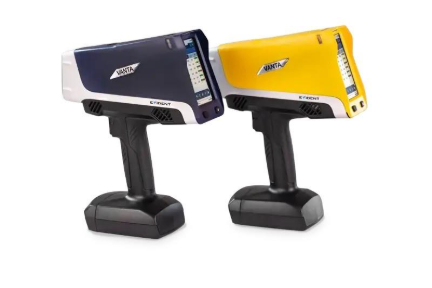

Vanta Max 및 Core 소개

차세대 Vanta™ XRF 분석기 알아보기

자세히 알아보기

제조 QA/QC용 Vanta^™ 휴대용 XRF견고성. 혁신성. 생산성.

Vanta 휴대용 XRF 분석기는 고가이거나 업무에 필수적인 구성 요소 및 기계 제조사 및 설치자가 재료의 출처에 관계없이 정확한 합금 등급을 알 수 있도록 지원합니다.

제조사는 공급업체가 모든 원료에 대한 면밀한 통제를 요구하는 엄격한 품질 프로세스를 거치도록 하는 경우가 많습니다. 비적합 재료는 생산 라인을 중단시켜 시간과 비용을 낭비하게 만들 수 있습니다.

재료 혼합은 중요한 제조 운영 상에 악영향을 초래합니다. 입고되는 재료는 반드시 테스트를 거쳐 품질 관리와 품질 보증에 차질이 없도록 해야 합니다. 검증 기반의 신뢰(“Trust but verify”)는 모든 제조사가 사업을 보호하기 위해 실천해야 하는 모토이며, Vanta 분석기는 이러한 보호를 제공할 수 있는 검증된 도구입니다.

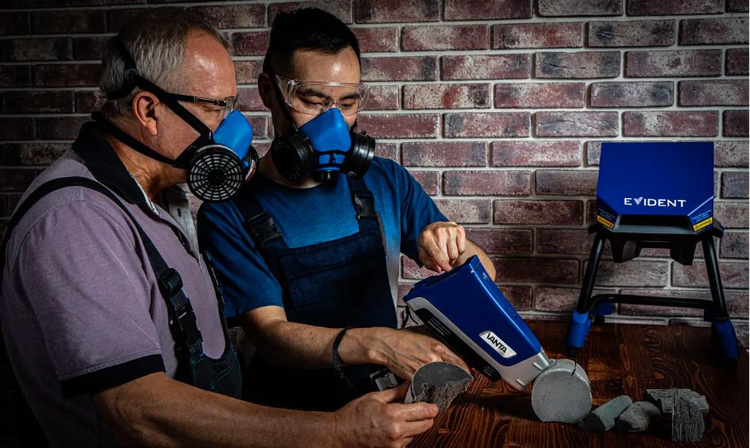

Vanta Element-S 분석기

신규: 경제적인 경원소 ID 분석
Vanta Element-S 분석기

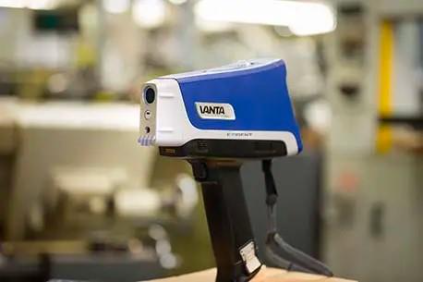

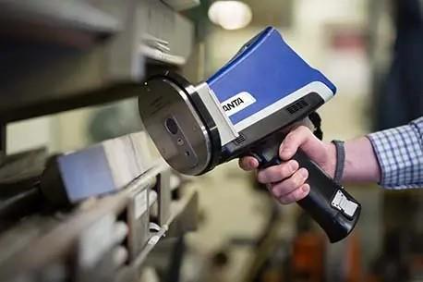

Vanta 휴대용 XRF 분석기는 금속 합금을 비파괴적으로 검증하는 빠르고 효과적인 솔루션입니다. Vanta 분석기는 1~2초만에 다음과 같은 재료의 화학적 합금 구성과 등급을 식별할 수 있습니다.

알루미늄
탄소강
니켈
코발트
초합금
스테인리스
타이타늄

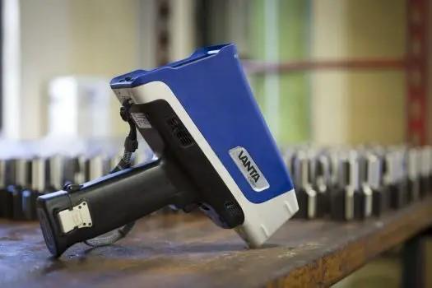

견고함

Vanta 분석기는 가장 거친 산업 환경에서 빠른 결과와 최대의 생산성을 발휘하도록 설계되었습니다.

Vanta 분석기의 강력한 내구성 덕분에 가동 시간이 향상되고 소유 비용이 낮아집니다.

IP55 등급: 비, 먼지, 이물질을 견딜 수 있습니다.*
낙하 테스트: 미국 국방부 규격(MIL-STD-810G)에 따라 낙하 테스트를 거쳐 장치를 떨어뜨리거나 충격을 가했을 때 손상이 발생하는 위험과 값비싼 수리를 해야하는 위험이 낮아집니다.
감지기 셔터: C 및 M 시리즈 모델의 감지기 셔터로 구멍이 생기는 것을 예방할 수 있어 거친 표면을 안심하고 분석할 수 있습니다.

* M 시리즈 분석기는 IP54 등급입니다.

혁신성

모든 Vanta 분석기에 적용된 Olympus의 Axon^™ 기술은 일반적인 QA/QC 응용 분야와 재료 검증 프로그램을 위해 몇 초만에 정확한 합금 화학 및 등급 ID를 수행합니다.

Axon 기술은 초저잡음 전자공학(ultra-low-noise electronics) 을 활용하여 초당 X선 카운트를 높이므로 빠르고 정확하며 반복 가능한 결과를 얻을 수 있습니다.

쿼트 코어 프로세서 로 최소의 시간 안에 최고의 결과를 냅니다.
테스트 간 및 기기 간 반복 가능성 을 달성합니다.

생산성

Vanta 시리즈의 샘플 옵션 및 파노라마 카메라, 사용자 정의 입력 필드, 연결 기능 및 광범위한 데이터 보고 기능은 산업 제품 처리의 속도와 효율성을 극대화합니다.

사용자 친화적인 소프트웨어를 사용하여 작업자는 최소의 교육을 받고 검사를 수행할 수 있습니다.

터치스크린 디스플레이: 어느 조명에서나 분명하고 밝게 읽을 수 있습니다.
직관적 사용자 인터페이스: 손쉽게 탐색할 수 있습니다.
맞춤 구성: 주 화면에 표시할 기능을 맞춤 구성할 수 있습니다.
데이터 내보내기: USB 플래시 드라이브, 무선 LAN 또는 Bluetooth ^® 를 통해 간편하게 데이터를 내보낼 수 있습니다.
사용자 이름 및 비밀번호 로그인: 각 사용자에게 고유하게 부여됩니다.
인체공학적 버튼 및 산업 등급의 푸시 버튼 조이스틱: 장갑을 낀 손으로도 시스템을 쉽게 탐색할 수 있습니다.

Software Features

Confidence for the Most Critical Applications

Many industries rely on the raw materials and materials provided throughout the product lifecycle from primary metal production to engineered manufacturing to manufactured and assembled parts. Inspecting materials as part of a QA/QC program is important because the cost of failure can be catastrophic.

Vanta^™ handheld XRF provides material chemistry information fast and is optimized for traceability and rapid reporting.

Vanta analyzers streamline record keeping and traceability. Users can easily capture and export comprehensive shot data.

Optional 5-megapixel panoramic camera and aiming camera
Integrated GPS
Automatic time / date stamp
Custom data label templates

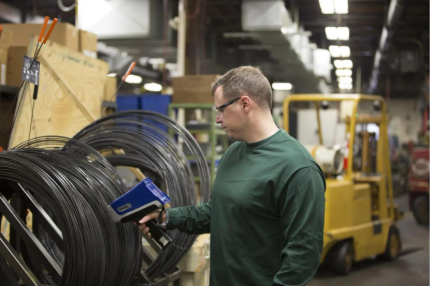

Mission Critical Applications

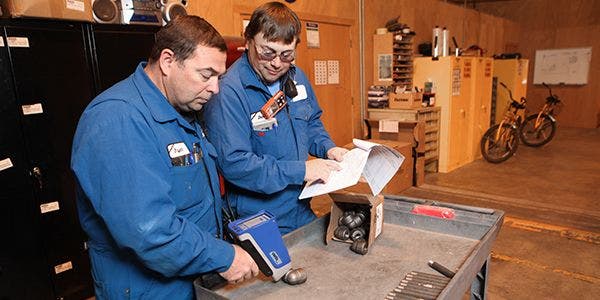

In mission critical industries like aerospace and automobile manufacturing, mistakes have a high cost of failure.

Vanta analyzers help manufacturers maintain high quality standards with features including:

Comprehensive grade identification: The standard grade library includes more than 600 unique alloy grades. The residual ‘tramp’ library, based on industry standards, simplifies grade matching.
SmartSort for high test throughput: Automatically extends testing time for light elements when necessary and eliminates unnecessarily long tests.
Small spot collimator: The optional collimator helps users isolate small features from the background material.
Optional 5-megapixel panoramic camera: Save and archive a photographic record of tested surfaces.

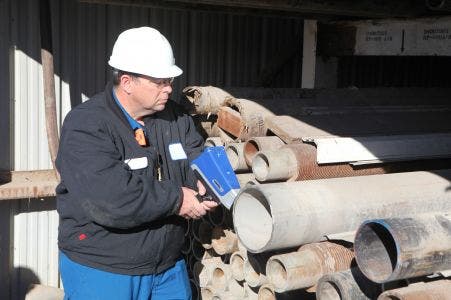

Plumbing Component Compliance

Vanta analyzers are used to identify and quantify trace levels of lead (at and below 0.25%) in Envirobrass and more than 125 common copper grades as well as to measure the presence of lead in plumbing pipes, fixtures, and components that carry drinking water in order to comply with the Safe Drinking Water Act.

Testing for the presence of lead helps manufacturers prevent material mix-ups and determine the levels of lead present in components.

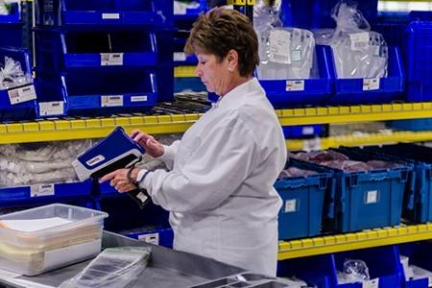

Regulatory Compliance for Medical Devices

It is critical for medical device manufacturers to confirm alloy quality. Small changes in the concentrations of constituent elements or impurities can be critical as they may alter the strength-to-weight ratio and corrosion resistance.

Vanta analyzers enable medical device manufacturers create a record of material identification as part of the overall documentation and compliance process.

handheld xrf, testing metal alloys in medical devices

사양

Vanta™ 사양

규격(너비 x 높이 x 깊이)

Max 및 Core: 10.4 × 29.6 × 24.1cm(4.1 × 11.6 × 9.5인치)

중량

Max: 1.9kg(4.17lb)(배터리 포함), 1.67kg(3.67lb)(배터리 제외)
Core: 1.85 kg(4.06lb)(배터리 포함), 1.62 kg(3.56lb)(배터리 제외)

여기 소스

응용 분야에 최적화된 음극 소재(로듐(Rh) 또는 은(Ag))를 사용하는 4와트 X선 튜브 Max(Rh), Core(Rh): 8~40kV

1차 빔 여과

Max 및 Core: 모드당 빔별 8구 자동선택 필터, 3mm 직경 빔 스팟으로 선택적 콜리메이션

감지기

Max: 그래핀 윈도우가 있는 대면적 실리콘 드리프트 감지기
Core: 그래핀 윈도우가 있는 실리콘 드리프트 감지기

전력

분리 가능한 14.4V 리튬이온 배터리(Max에서만 핫스왑 기능 제공) 또는 18V 전력 변압기 100–240VAC, 50–60Hz, 70W 최대

디스플레이

800 × 480(WVGA) LCD, 제스처 제어를 지원하는 정전식 터치스크린

작동 환경

Max 및 Core의 온도 범위: -10°C~50°C(14°F~122°F), 그리고 옵션 팬 사용 시 연속 풀 듀티 사이클
습도: 10%~90% 상대 습도 비응축

낙하 테스트

군대 표준 810-G 4-피트(1.3M) 낙하 테스트

IP 등급 및 감지기 셔터

Vanta Max: IP54^* 먼지 및 모든 방향에서 튀기는 물로부터 보호
Vanta Core: IP55^* 먼지 및 모든 방향에서 분사되는 저압수로부터 보호
Max 및 Core: 견고한 감지기 셔터로 감지기 손상 방지
*사용 중 위치

압력 보정

Max 및 Core: 내장형 기압계로 고도 및 공기 밀도 자동 보정

GPS

Max: 내장형 GPS/GLONASS 수신기

운영체제

사용자 장비 관리자 기능이 활성화된 Linux 클라우드

데이터 보관

탈착식 1GB 산업용 SD 카드가 포함된 microSD™ 슬롯

USB

Wi-Fi^®, Bluetooth^® 및 USB 플래시 드라이브와 같은 액세서리용 USB 2.0 Type-A 포트 (2)개
컴퓨터 연결용 USB 2.0 Type Mini-B 포트 (1)개

Wi-Fi^®

802.11 b/g/n (2.4GHz) 케이블 옵션 USB 어댑터 지원

Bluetooth^®

옵션 USB 어댑터 사용 시 Bluetooth® 지원

조준 카메라

전체 VGA CMOS 카메라(옵션)

파노라마 카메라

자동 초점 렌즈가 장착된 13메가픽셀 CMOS 카메라

보증

Max 및 Core: 3년 보증

일부 옵션 액세서리

Max 및 Core: 필드 스탠드, 소일 풋, 홀스터, 워크스테이션, 용접 마스크, 핫힐, 프로브 실드

*전기 부품 사용 가능 여부에 따라 고온 상태에서의 성능이 달라질 수 있습니다.

어플리케이션

Vanta^™ 분석기는 다양한 애플리케이션에서 빠른 결과를 제공합니다.작업자는 애플리케이션별 소프트웨어 기능을 통해 간편한 보고서 작성 및 추적 가능한 결과를 이용하여 분석기를 최대한 활용할 수 있습니다.

자동차 촉매 재활용을 위한 Vanta

Vanta™ 휴대용 XRF 분석기는 자동차 촉매 변환기 재료에서 발견되는 가치가 큰 백금족 금속(PGM) 팔라듐(Pd), 백금(Pt) 및 로듐(Rh)을 빠르고 정확하게 측정합니다.즉시 측정하여 재활용 순환 단계 내내 폐촉매를 효율적으로 분류하고 가격을 평가할 수 있습니다.

환경 평가용 Vanta

토양 및 퇴적물 분석용 Vanta 휴대용 XRF 분석기는 신속하고 정확한 환경 교정 및 평가 데이터를 제공합니다. 사용하기 간편한 Vanta 분석기는 가장 까다로운 현장 응용 분야에서도 견고합니다.

제조 품질 관리/평가용 Vanta

QA/QC 제조용 Vanta 휴대용 XRF 분석기는 재료 정확도가 관건일 때 순수 금속 및 합금 등급을 신속하고 정확하게 식별하기 위해 매우 구체적인 재료 화학을 제공합니다.

광업 및 지구 화학용 Vanta

광업 및 지구 화학용 Vanta 휴대용 XRF 분석기는 지구 화학 탐사, 광업 등급 관리, 광석 처리 및 교정을 위한 즉각적인 현장 원소 분석을 제공합니다.

금속 스크랩 재활용을 위한 Vanta

재활용 및 스크랩 분류용 Vanta 휴대용 XRF 기기는 모델에 따라 비, 흙, 먼지를 견딜 수 있는 IP55 또는 54 등급이며, 아주 거친 환경의 고철 처리장에서 파손을 방지하고 가동 시간을 극대화할 수 있도록 미국 국방부 검사법(MIL-STD-810G)을 통해 낙하 시험을 거쳤습니다.

규정 및 안전 평가용 Vanta

Vanta 휴대용 XRF 분석기는 RoHS 및 현지 또는 국제 규제법을 준수하는 데 사용됩니다. Vanta 분석기는 Pb, Cd, Hg, Cr 및 Br을 신속하게 스캔할 수 있도록 소비자 제품의 현장 화학 분석을 제공합니다.

액세서리

The Vanta™ analyzer is our most advanced handheld X-ray fluorescence (XRF) device. IP certified and drop tested, the robust Vanta XRF analyzer provides you with rapid, accurate element analysis for laboratory-quality results in the field.

Olympus offers a suite of optional accessories that help you maximize the efficiency of your Vanta analyzer in a range of applications.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/VANTA_WORKSTATION_SUBTITLEMASTER_rev2(2)_480.mp4

Vanta Work Station

The portable Vanta Work Station is battery operated for testing on the go. A fully interlocked lid and 360-degree shielding make it convenient for bagged, prepped, and liquid samples or small objects, including jewelry and circuit boards. In this closed-beam setup, users operate the analyzer using Vanta PC software or the Vanta mobile app.

The portable Vanta Work Station is effective for a variety of applications:

Geo exploration
Mining process control
RoHS/consumer products
Environmental analysis

The Work Station’s stable platform enables longer test times. It gives you the freedom to start a test in the Work Station and complete other tasks while the Vanta instrument performs the analysis. You can be confident that the sample is stable and its position is reproducible, helping ensure high-quality data and efficient sample throughput.

Easy to Use

Simply click the Vanta analyzer into place, and release it with the press of a button
Balanced lid system to prevent slamming
Easy sample placement—no front wall or lip obstruction
Control the Vanta analyzer and transfer data wirelessly or via a USB cable

Portable

Battery or AC powered for benchtop or field use
Easy to transport and set up
Chamber and legs separate for easy storage

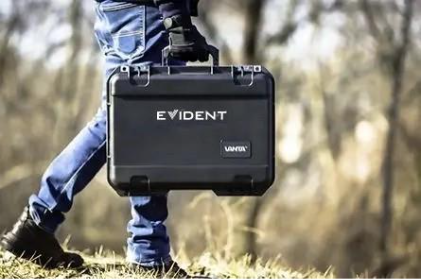

Optional carrying case

Designed for Safety

Fully shielded and interlocked chamber: 107 mm × 178 mm × 179 mm (4.2 in. × 7 in. × 7 in.)
Radiation warning LEDs are large, clear, and prominent

Small Footprint

36.6 mm × 33 mm (14.4 in. × 13 in.)

Other Vanta Accessories

Vanta Holster

Keep your Vanta analyzer safe and secure and within easy reach with the Vanta Holster. The Holster has a strap with a fastener to secure the instrument, MOLLE/PALS webbing for additional attachment options, and brass shielding.

Vanta Probe Shield

The Probe Shield provides additional shielding from backscattered radiation from testing low-density samples. This accessory provides an increased measure of protection by reducing the X-ray backscatter in the direction of the user during a test.

Learn more about this accessory: Watch the Video

Vanta Hot Heel

For testing high-temperature piping or equipment up to 900 °F (480 °C), the Hot Heel minimizes heat transfer to the Vanta analyzer while reducing surface contamination. The Hot Heel kit includes high-temperature measurement windows.

Video: How to Install the Vanta Hot Heel

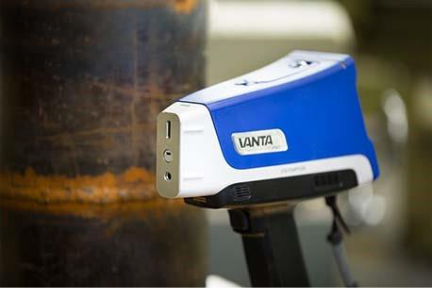

Vanta Weld Mask

The Weld Mask prevents interference from the base metal when analyzing weld beads. This accessory replaces the Vanta analyzer’s faceplate and collimates the beam to a 3 mm wide slot for rapid analysis of weld beads.

Learn more about weld analysis with Vanta Handheld XRF:
