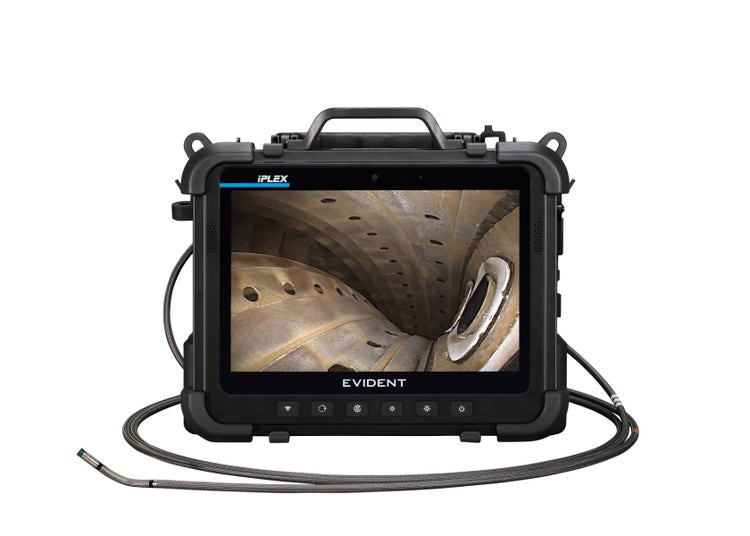

IPLEX One
IPLEX 비디오스코프 시스템의 10세대 진화인 IPLEX™ One은 환경이나 애플리케이션에 관계없이 더 빠르게 작업하고, 더 많이 보고, 앞서 나갈 수 있도록 돕는 통합 소프트웨어 기반 플랫폼입니다. 획기적인 광학 기술, 견고한 디자인, 그리고 모듈형 확장성을 결합한 IPLEX One은 원격 시각 검사(RVI)의 가능성을 새롭게 정의합니다.
혁신적인 Swoptix™ 기술부터 측정 및 보기 기능의 업그레이드, 안전한 무선 자유 및 IPLEX 시스템의 핵심인 뛰어난 이미지 품질까지—IPLEX One은 단순한 차세대 제품을 넘어섭니다. 더 나은 무언가의 시작입니다.
통합된, 확장 가능한 소프트웨어 중심의 생태계
IPLEX One의 힘을 해방하세요
IPLEX One은 소프트웨어, 삽입 튜브, 광학 팁 어댑터를 하나의 공유 플랫폼에 결합한 통합적이고 확장 가능한 생태계입니다. Plus, Expert, Prime의 성능 등급이 모두 동일한 하드웨어를 기반으로 하여, 소프트웨어만으로 업그레이드가 가능하므로 하드웨어 교체 없이 시스템을 쉽게 진화시킬 수 있습니다.
사용자와 함께 발전하는 단일 시스템
IPLEX One은 제품이 아닌 플랫폼입니다. 오늘날의 검사를 간소화하고 미래의 과제에 맞춰 손쉽게 확장할 수 있도록 설계되었습니다.
- 유연한 소프트웨어 기반 확장성: 필요한 기능부터 시작하여 모듈식 소프트웨어 라이선싱을 통해 3D 모델링이나 측정과 같은 고급 기능을 활용할 수 있습니다. 하드웨어 교체는 필요하지 않습니다.
- 더욱 스마트한 투자를 위한 무한한 구성: 다양한 광학 팁과 유연한 "필요한 것만 구매" 모델을 통해, IPLEX One은 예산을 초과하지 않으면서도 맞춤화와 미래 대응력을 제공합니다.
- 설계 단계부터 연결성을 고려한: 호환됨: ViSOL™ 워크플로우 솔루션 및 타사 애플리케이션과 호환되는 IPLEX One은 디지털 워크플로우에 원활하게 통합되어, 더 스마트한 데이터 캡처, 보고 및 협업을 가능하게 합니다.

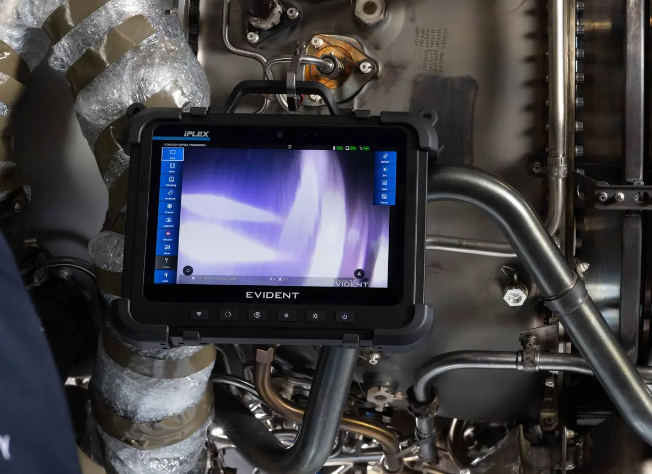

고속 영상 획득, 분석 및 측정
획기적인 광학 및 측정 기술이 작업 흐름을 방해하지 않으면서도 뛰어난 선명도, 정밀성, 속도를 실현합니다.
- 업계 최초의 Swoptix™ 멀티뷰 기술: 스코프를 빼지 않고도 근거리 및 원거리 초점, 직접 및 측면 초점 사이를 즉시 전환하여 검사 시간을 단축하고 광학 팁의 마모를 줄일 수 있습니다. 기존 RVI 시스템에 비해 피로도와 마모가 절반으로 줄고 생산성은 최대 두 배까지 향상됩니다.

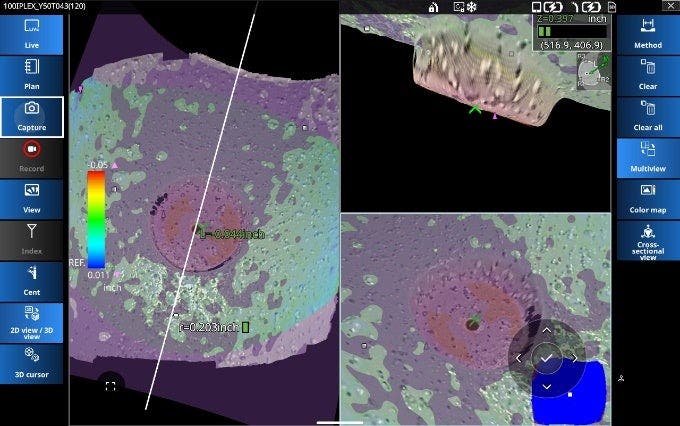

- 3DAssist™ 모델링: Evident에서만 제공하는3DAssist 소프트웨어는 단일 광학 경로만으로 스테레오 팁 없이도 정밀한 3D 이미지를 생성할 수 있습니다.
- Swoptix 단일 화면 측정: 전체 프레임 4mm 및 6mm 측정을 즉시 수행하여 속도를 높이고 검사 흐름의 중단을 줄입니다.
- 구석구석까지 즉각적인 전체 화면 선명도: 전체 디스플레이에 걸쳐 실시간 고해상도 이미징을 구현하여 결함을 더 정확하게 식별하고 더 빠른 의사 결정을 내릴 수 있습니다.
- 분할 화면 보기: 단일 인터페이스에서 나란히 시각적 비교와 측정 오버레이를 통해 더 깊은 검사 인사이트를 얻을 수 있습니다.
근거리/원거리 초점 및 직시/측시 초점 간을 Swoptix™ 멀티뷰 기술 로 즉시 전환
작업 방식에 맞게 설계됨

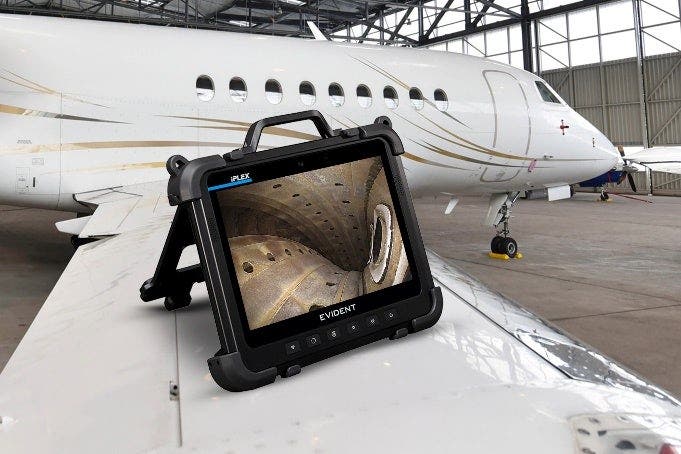

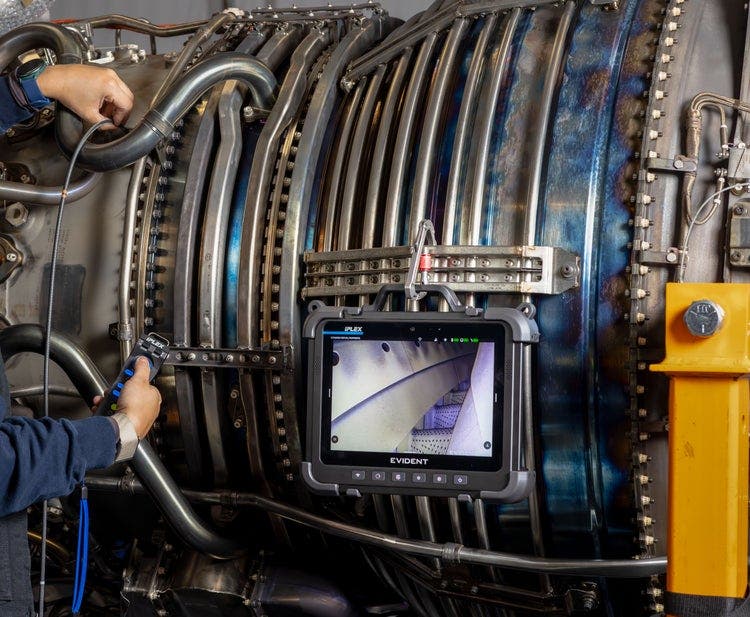

IPLEX One는 항공, 발전, 석유 및 가스, 보안 등 다양한 응용 분야에 맞춰 설계되어, 사용자의 이동에 따라 함께 움직이고 환경에 적응하며, 제약 없이 운용할 수 있도록 만들어졌습니다.

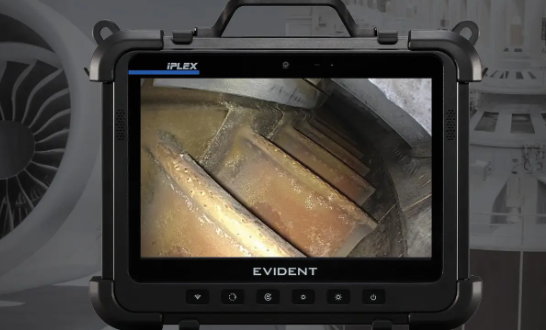

- 더 작고, 더 가볍고, 더 휴대하기 쉬움: IPLEX One은 이전 IPLEX 모델보다 더욱 컴팩트하며, 선명한 10인치 화면을 갖추고 있어 좁거나 높은 공간에서도 운반 및 사용이 더욱 용이합니다.

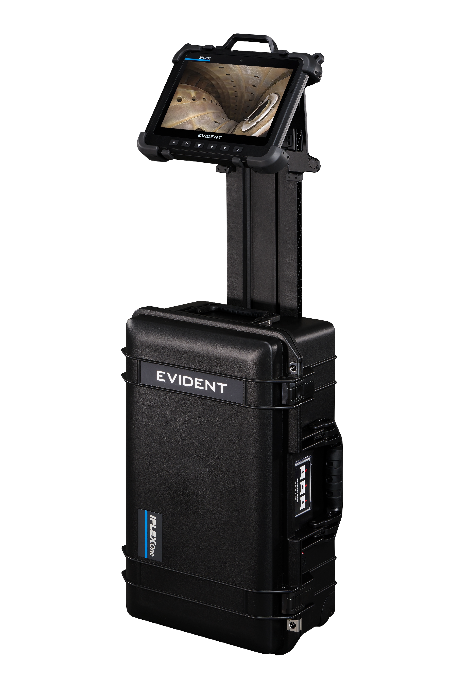

- 모듈식, 케이블 없는 설정: 무선 원격 제어와 모듈식 구성 요소를 통해 IPLEX One은 물리적 제약 없이 사용자가 원하는 방식으로 자유롭게 구성할 수 있습니다.
- 검사용 무선: 초저지연 피어 투 피어 통신으로 유선 연결이 필요 없어지고, 더욱 유연한 작업 흐름이 가능합니다. 보안 또는 기밀 환경에 적합한 무선 기능이 없는 모델이 옵션으로 제공됩니다.
- 원격 제어 지원: 무선 제어 장치를 사용하면 스코프를 원격으로 조작할 수 있어, 복잡한 환경에서도 작업자의 부담을 줄이고 인체공학적 효율성을 높일 수 있습니다.

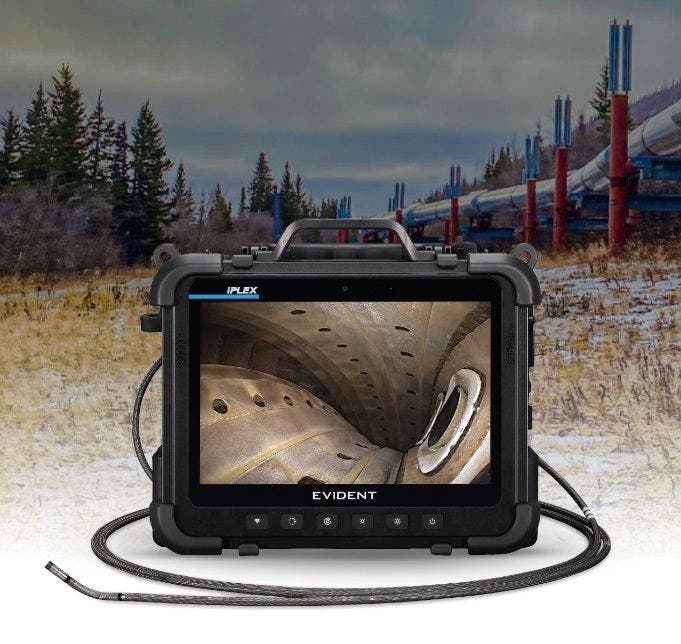

- 혹독한 날씨에 맞게 설계됨: 모든 기상 조건을 견디는 설계는 비, 눈, 극한의 온도를 버텨냅니다. 넓은 시야각을 갖춘 AR 코팅(반사 방지) 모니터로 강한 햇빛 아래에서도 원활하게 사용할 수 있습니다.
견고함과 신뢰성의 전통

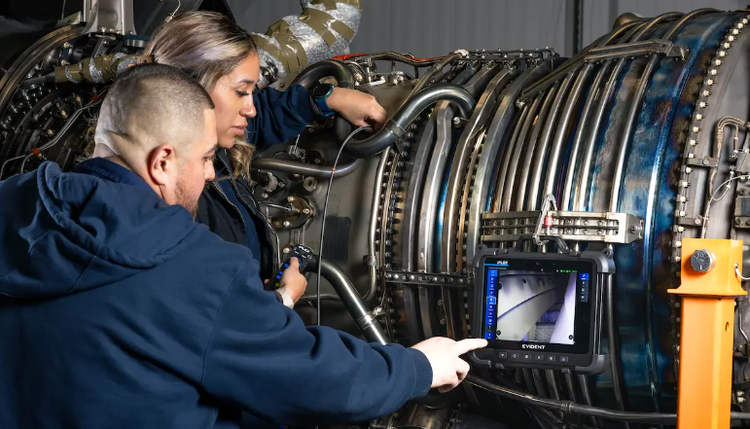

IPLEX One은 충격을 흡수하고, 먼지와 습기에 강하며, 강한 진동에도 성능을 발휘합니다. 인체공학적 디자인과 10인치 반사 방지 터치스크린을 갖춰 장시간 근무에도 적합합니다.
- 실제 현장에서 검증됨: IPLEX One는 가장 중요한 순간과 장소에서 최고의 성능을 발휘합니다—MIL-STD 기준으로 낙하 테스트를 거쳤으며, 먼지와 물에 대한 IP 등급을 획득하고, 제3자 테스트로 검증되었습니다.
- 마모 감소: 짧아진 말단부로 인해 좁은 공간에서도 부드럽게 삽입할 수 있으며, Swoptix 기술은 검사 중 광학 팁이 걸리거나 손상될 위험을 줄이고, 광학 팁 어댑터와 IPLEX One 시스템 전체의 마모를 감소시킵니다.
- 글로벌 서비스 및 지원: 세계적 수준의 서비스 네트워크가 모든 장비를 지원하며, IPLEX One은 어디서 어떻게 운용하든 임무 준비 태세를 유지할 수 있도록 필요한 교육, 유지관리, 전문가의 도움을 제공합니다.
소프트웨어
ViSOL™ 시각 검사 워크플로우 솔루션
확장 가능한 클라우드 기반 솔루션인 ViSOL™ 소프트웨어는 IPLEX One 사용자가 더욱 효율적이고, 통찰력 있게 및 일관성 있게 작업할 수 있도록 지원합니다. ViSOL의 고급 분석, 시각화 및 협업 도구를 사용해 RVI 데이터를 쉽고 직관적으로 정리, 분석 및 보고하세요.

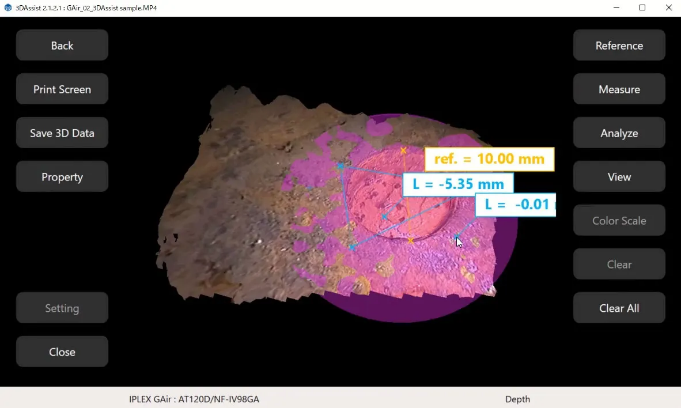

3DAssist™ 소프트웨어
IPLEX One의 광학 팁 어댑터를 3DAssist™ 소프트웨어 와 함께 사용하면 고급 3D 모델링과 동적 비교 측정 기능을 활성화할 수 있습니다. 이 강력한 통합은 검사 시간을 줄이는 동시에 RVI 정밀도를 높여 전반적인 검사 품질을 획기적으로 향상시킵니다.
사양
스코프 유닛
| 모델 번호 | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| 삽입관 | 스코프 직경 | φ4.0 mm | φ6.0 mm | ||||||
| 스코프 길이 | 2.0 m (6.56피트) | 3.0 m (9.84피트) | 2.0 m (6.56피트) | 3.0 m (9.84피트) | 3.5 m (11.48피트) | 5.0 m (16.4 ft) | 7.5 m (24.6피트) | 10.0 m (32.8피트) | |
| 외장 | 고내구성 텅스텐 브레이드 | ||||||||
| 튜브 유연성 |
균일한 강성 테이퍼형 플렉스 삽입 튜브(원위단으로 갈수록 유연성이 점차 증가함) |
테이퍼형 플렉스 삽입 튜브(원위단으로 갈수록 유연성이 점차 증가함) | |||||||
| 광학 시스템 | 시야 | Selectable by optical adaptor | |||||||
| 관찰 방향 | |||||||||
| 조명 | 레이저 다이오드, 백색 LED, 자외선 LED (365nm), 적외선 LED (950nm) | ||||||||
| 굴절부 | 관절 각도(전방위) | 150° | 180° | 150° | 130° | ||||
| 굴곡 조작 | TrueFeel scope tip articulation with electronic power-assisted | ||||||||
본체
| 모델 번호 | IV10000 | ||||||||
| 치수(폭 × 높이 × 깊이) | 305 mm × 220 mm × 154 mm (12.0 in. × 8.6in. × 6.0 in.) (protruding parts not included) | ||||||||
| 무게(본체) | 6.6 kg (14.5 lb) | ||||||||
| 약 시스템 무게 | When combined with IV10420: 7.78kg (17.1 lb) | When combined with IV10435: 7.84kg (17.2lb) | When combined with IV10620: 7.86kg (17.2 lb) | When combined with IV10630:7.94kg (17.4 lb) | When combined with IV10635: 7.98kg (17.5 lb) | When combined with IV10650: 8.10kg (17.8lb) | When combined with IV10675: 8.30kg (18.2lb) | When combined with IV106100: 8.50kg (18.6lb) | |
| LCD 모니터 | 10.1-inch WUXGA (1920 × 1200), IPS, High contrast Hard surface and multi-touch interface (10 point), capacitive Daylight readable display (Optical bonding + AR coating) 1100 NIT-backlight |
||||||||
| 비디오 출력 | Type A HDMI 2.0 | ||||||||
| 헤드셋(마이크 입력/오디오 출력) | Bluetooth 헤드셋/마이크와 호환 가능 | ||||||||
| 데이터 I/O 포트 | USB Type-C Port × 3 | ||||||||
| 전원 공급 장치 | Li-ion battery for Base Unit: 10.8 V nominal, approx. 360-minute operating time Li-ion battery for Tablet: 10.8 V nominal, approx. 180-minute operating time 100 V to 240 V, 50/60 Hz (with supplied AC adaptor) |
||||||||
| 기록 매체 | 보통 | Internal SSD (256 GB) or USB flash memory | |||||||
| 이미지 조정 | 줌 기능 | Digital seamless zoom (up to 5 times) | |||||||
| 이득 제어 | 7-step adjustable gain control | ||||||||
| 동적 노이즈 감소 | 사용 가능 | ||||||||
| 밝기 조절 | 16-step adjustable brightness control | ||||||||
| 선명도 조절 | 16-step adjustable sharpness control | ||||||||
| 포화도 조절 | 20-step adjustable saturation control | ||||||||
| 제목 텍스트 옵션 | 51-character display | ||||||||
| 장노출 | 최대 10초 | ||||||||
| 이미지 표시 기능 | Live image can be inverted to right and left, inverted to up and down, and rotated 180 degrees | ||||||||
| 중력 표시기 | Display gravity indicator according to the position of the scope's distal end (IV106 series only) | ||||||||
| 정지 화상 촬영 | 해상도 | H960 × V752 (픽셀)* *Print Screen 기능이 활성화되면 해상도는 H1280 × V800으로 변경됩니다 *Resolution is varied depends on optical adapter |
|||||||
| 기록 형식 | JPEG(.JPG), PNG(.PNG) | ||||||||
| 비디오 녹화 | 해상도 | H960 × V752 (픽셀)* *프린트 스크린 기능을 활성화하면 해상도가 H1280 × V800으로 변경됩니다. |
|||||||
| 녹화 형식 | MPEG 4 AVC/H.264 (.MP4 파일) | ||||||||
| Wi-Fi 어댑터 | 2.4GHz (802.11b/g/n) | ||||||||
| 블루투스 어댑터 | 블루투스 5.2 × 1 | ||||||||
광학 어댑터 사양
| φ4.0 mm 광학 어댑터 | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| 광학 시스템 | 시야 | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| 관찰 방향 | 전방 | 정면 | 정면 | 측면 | 측면 | 전방 | 측면 | |
| 피사계 심도*1 | 52.9 mm ~ 무한대 | 4.4 ~ 107 mm | 17 mm ~ 무한대 | 2.7 ~ 9 mm | 10.3 mm ~ 무한대 | 4.7~66 mm | 3.7~62 mm | |
| 원위단 | 외경*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ 4.0 mm | φ4.0 mm | φ4.0 mm |
| 말단부*3 | 20.9 mm | 20.4 mm | 20.5 mm | 21.1 mm | 21.1 mm | 22.3 mm | 24.7 mm | |
| φ4.0 mm SWOPTIX 3D 측정 | φ4.0 mm SWOPTIX 멀티뷰 | ||||||
| AT100DDNF-IV104 | AT80SSNF-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| 광학 시스템 | 시야 | 100° | 80° | 110° | 100° | ||
| 관찰 방향 | 정면 | 측면 | 전방 | 전방 | 측면 | ||
| 피사계 심도*1 | 5.7~67 mm | 4.7~63 mm | 3.8~26 mm | 17.3 mm ~ 무한대 | 7.5 mm ~ 무한대 | 6.5 mm ~ 무한대 | |
| 원위단 | 외경*2 | φ4.0 mm | φ4.0 mm | φ4.0 mm | φ4.0 mm | ||
| 말단부*3 | 21.0 mm | 23.2 mm | 20.9 mm | 22.4 mm | |||
| φ6.0 mm 광학 어댑터 | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| 광학 시스템 | 시야 | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 관찰 방향 | 정면 | 정면 | 전방 | 측면 | 측면 | 정면 | 측면 | |
| 피사계 심도*1 | 23.4 mm ~ 무한대 | 6.1 ~ 267 mm | 20.3 mm ~ 무한대 | 2.7 ~ 9 mm | 10.3 mm ~ 무한대 | 5.6 ~ 208 mm | 4.1 ~ 259 mm | |
| 원위단 | 외경*2 | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm |
| 말단부*3 | 20.8 mm | 20.9 mm | 20.5 mm | 21.6 mm | 21.6 mm | 22.7 mm | 26.7 mm | |
| φ6.0 mm SWOPTIX 3D 측정 | φ6.0 mm SWOPTIX Multiview | ||||||
| AT120DDNF-IV106 | AT100SSNF-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| 광학 시스템 | 시야 | 120° | 100° | 110° | 100° | ||
| 관찰 방향 | 정면 | 측면 | 전방 | 정면 | 측면 | ||
| 피사계 심도*1 | 5.6~69 mm | 5.0 mm ~ 무한대 | 3.8~25 mm | 17.3 mm ~ 무한대 | 7.5 mm ~ 무한대 | 6.8 mm ~ 무한대 | |
| 원위단 | 외경*2 | φ6.0 mm | φ6.0 mm | φ6.0 mm | φ6.0 mm | ||
| 말단부*3 | 21.6 mm | 25.0 mm | 20.6 mm | 22.3 mm | |||
*1. 최적의 초점이 맞춰지는 관찰 거리를 나타냅니다.
*2. 어댑터는 스코프에 장착 시 직경 4.0 mm 및 6.0 mm의 구멍에 삽입할 수 있습니다.
*3. 스코프에 장착 시 원위단의 경질부 길이를 나타냅니다.
작동 환경
| 작동 온도 | 삽입관 | 공기 중: -25°C~100℃ (-13°F~212°F) |
| 수중: 10 ℃ ~ 30℃ (50 °F ~ 86 °F) | ||
| 태블릿 | 공기 중: -21°C ~ 49℃(-5.8°F ~ 120.2°F) (리튬이온 배터리 사용 시) | |
| 공기 중: 0°C ~ 40℃ (32°F ~ 104°F) (AC 전원 어댑터 사용 시) | ||
| 시스템 | 공기 중: -21°C ~ 49℃(-5.8°F ~ 120.2°F) (리튬이온 배터리 사용 시) | |
| 대기 중: 0°C ~ 40℃ (32°F ~ 104°F) (AC 전원 어댑터 사용 시) | ||
| 상대 습도 | 모든 부품 | 15~90% |
| 액체 내성 | 모든 부품 | 기계유, 저점도 오일 또는 5% 식염수에 노출되어도 작동이 가능합니다. |
| 방수 | 삽입관 | 관찰용 팁 어댑터를 장착하면 수중에서 작동 가능 스테레오 측정용 팁 어댑터를 장착하면 수중에서 작동 불가 IV104 시리즈: 최대 3.5 m(11.6 피트) 깊이까지 IV106 시리즈: 최대 10.0 m(33.0 ft)에 상응하는 깊이까지 |
| 기타 부품 | IP65* *시스템의 보호 커버가 열려 있는 경우에는 적용되지 않습니다. |
MIL-STD 준수
운영 환경 성능은 MIL-STD-810H 및 MIL-STD-461G 기준을 충족함이 확인되었습니다.
제품이 어떠한 조건에서도 손상되지 않을 것이라는 보장은 제공되지 않습니다. 자세한 내용은 Evident 영업 담당자에게 문의하세요.
| 유형 | 방법 |
| 저기압 환경 | MIL-STD-810H, 방법 500.6 절차 I |
| 고온 | MIL-STD-810H, Method 501.7 Procedure I |
| 저온 | MIL-STD-810H, 방법 502.7 절차 I |
| 비 및 바람에 날리는 비 | MIL-STD-810H, Method 506.6 Procedure I |
| 습도 | MIL-STD-810H, Method 507.6 |
| 염분 안개 / 부식성 환경 | MIL-STD-810H, Method 509.8 |
| 비산먼지 | MIL-STD-810H, 방법 510.7 절차 I |
| 폭발성 분위기 | MIL-STD-810H, 방법 511.7 절차 I |
| 진동 | MIL-STD-810H, 방법 514.8 절차 I |
| 충격 | MIL-STD-810H, 방법 516.8 절차 IV |
| 결빙/동결우 | MIL-STD-810H, 방법 521.4 |
| 전도 내성, 전원선 | MIL-STD-461G, CS101 (시스템) |
| 전도 감수성, 벌크 케이블 인젝션 | MIL-STD-461G, CS114 (시스템) |
| 전도 내성, 벌크 케이블 인젝션, 임펄스 시험 | MIL-STD-461G, CS115 (시스템) |
| 전도 내성(시험), 감쇠 사인파 과도 신호, 케이블 및 전원선 | MIL-STD-461G, CS116 (시스템) |
| 전도 내성, 인체 유래 정전기 방전(ESD) | MIL-STD-461G, CS118 (시스템 및 무선 리모컨) |
| 자기장 복사 방출 | MIL-STD-461G, RE101 (시스템 및 무선 원격 장치) |
| 복사 방사(전기장) | MIL-STD-461G, RE102 상부 (시스템 및 무선 리모컨) |
| 방사 내성(자기장) | MIL-STD-461G, RS101 (시스템 및 무선 원격 조작) |
| 전자기 간섭(EMI) | MIL-STD-461G, RS103 갑판 상부(시스템 및 무선 리모컨) |
