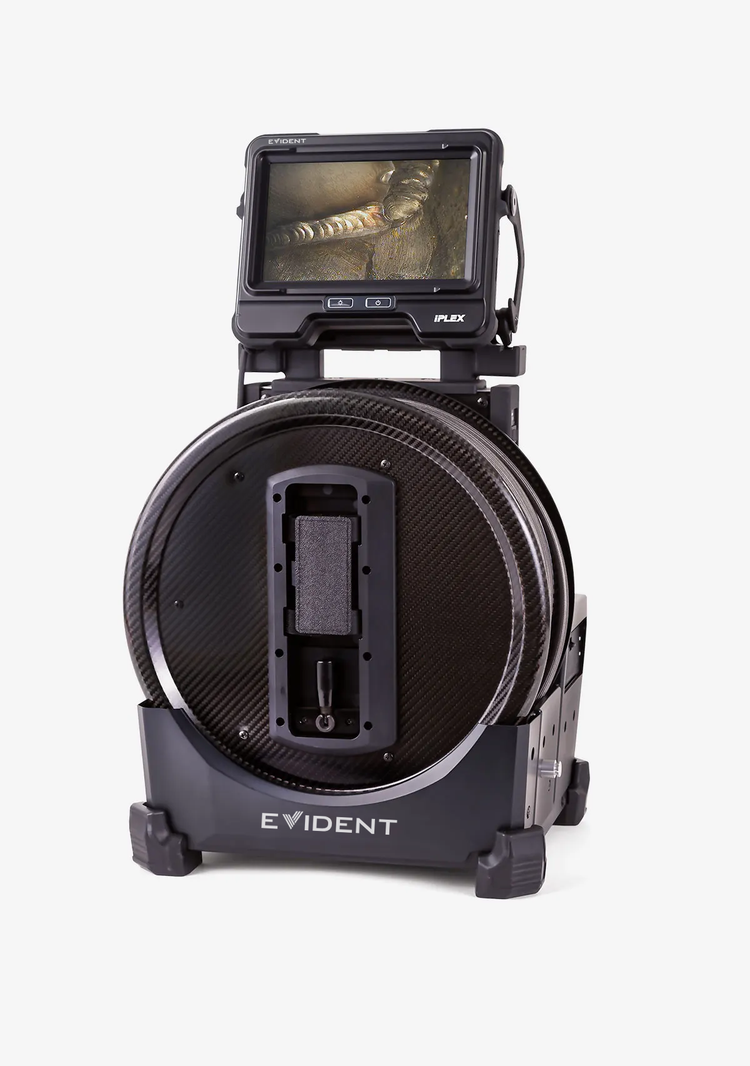

IPLEX GAir 비디오스코프

IPLEX GAir 비디오스코프는 사용자가 멀리 떨어진 검사 표적에 쉽고 빠르게 도달할 수 있도록 지원합니다. IPLEX GAir 비디오스코프는 30m(98ft) 및 20m(65ft) 스코프, 에어 아티큘레이션, 라이브 이미지 방향 기능 및 다른 여러 기능 덕분에 정밀한 탐색 및 고품질 이미지 캡처가 가능하여 검사자가 빠르고 효율적으로 표적을 향해 움직일 수 있습니다.

개요

파이프 시설 및 열 교환기를 위한 원거리 비디오스코프

더 먼 거리를 더 빠르게 검사

IPLEX™ GAir 비디오스코프를 사용하여 원거리 원격 육안 검사(remote visual inspection, RVI)를 더욱 빠르고 효율적으로 수행할 수 있습니다. 유연하고 조작하기 쉬운 비디오스코프의 30m(98ft) 또는 20m(65ft) 삽입 튜브는 많은 엘보가 있는 복잡한 파이프 시설도 쉽고 빠르게 통과할 수 있습니다. 검사 대상에 도달하면 고화질의 광시야 이미지와 밝은 LED 조명을 사용하여 정밀하게 검사할 수 있습니다.

IPLEX GAir 체험해 보기

  • 영상 검사
  • 비디오 내시경

One의 힘을 경험하세요

IPLEX™ One 비디오 내시경 솔루션

IPLEX 비디오 내시경 시스템의 10세대인 IPLEX One은 통합된 소프트웨어 기반 플랫폼으로, 더 빠르게 작업하고, 더 잘 보고, 앞서 나갈 수 있도록 지원합니다. 획기적인 Swoptix 3D 측정 기술과 영상 및 분석 기능 업그레이드, 모듈형 확장성을 결합한 IPLEX One은 원격 시각 검사의 가능성을 새롭게 정의합니다.

자세히 알아보기

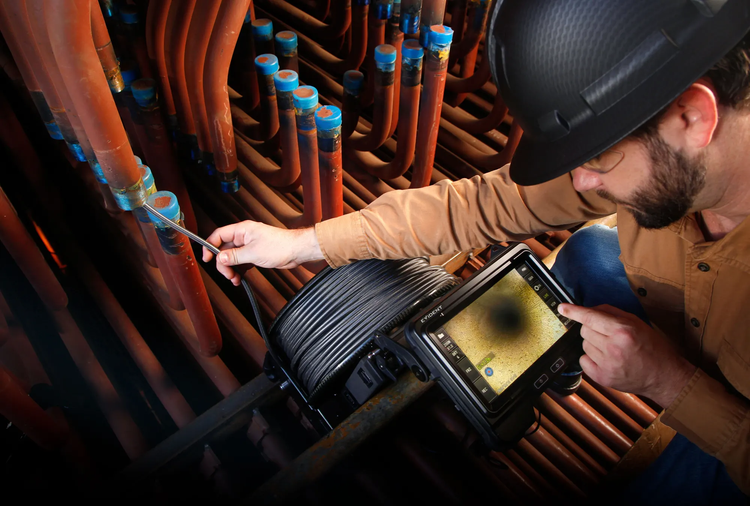

원거리 파이프 검사

IPLEX GAir 원거리 비디오스코프는 조작이 쉽고 뛰어난 밝기를 제공하여 멀리 있는 목표에 빠르게 도달하여 결함을 확인할 수 있습니다.

  • 복잡한 파이프를 손쉽게 통과: 가이드 헤드가 마찰을 줄여주어 연결부를 쉽게 통과할 수 있으며 범용 푸시로드 어댑터가 파이프와 엘보를 매끄럽게 통과하도록 지원합니다.
  • 길이와 상관없이 정밀하게 조작되는 관절: 에어 컴프레셔가 내장된 공압식 관절은 미세한 제어가 가능하며 Tapered Flex™ 삽입 튜브는 손쉬운 이동을 위해 단단함과 유연함 사이의 균형을 맞춥니다.

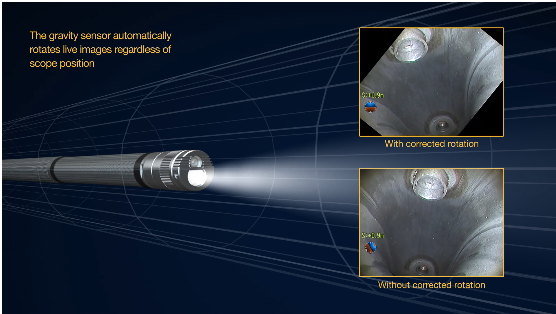

  • 검사 위치 파악: 중력 센서가 비디오스코프의 방향에 상관없이 실시간 이미지를 회전하고 삽입 길이 표시기로 삽입 튜브의 위치를 추적할 수 있습니다.

편리한 원거리 비디오스코프 기능

  • 손쉬운 스코프 교체: 특별한 도구를 사용하지 않아도 방수 스코프 장치를 교체할 수 있습니다.
  • 편안한 시야각: 분리형 LCD 스크린을 원하는 위치에 설치할 수 있습니다.
  • 편리한 운반: 바퀴가 부착된 소형 휴대용 케이스는 이동이 쉬우며 검사 준비가 완료되면 바퀴를 잠가 장치를 고정할 수 있습니다.

고급 원격 육안 검사 도구

IPLEX 시리즈의 특징인 고품질 이미지 센서, 밝기 및 고급 이미지 처리 기능을 갖춘 IPLEX GAir 원거리 비디오스코프로 더 많은 정보를 관찰할 수 있습니다.

  • 초고휘도 조명: 강력한 LED가 다른 원거리 비디오스코프에서 흔히 발생하는 휘도 저하를 유발하지 않고 넓은 공간을 밝혀 줍니다.
  • 자동 밝기 조정: PulsarPic™ 프로세서가 능동적으로 조명을 조정하여 최적의 밝기를 일관적으로 제공합니다.
  • 더 자세한 파이프 관찰: 220도의 어안 광학 팁 어댑터가 측면 벽과 전면을 동시에 보여줍니다.
  • 실시간 왜곡 보정: 이 비디오스코프는 120°, 180° 및 220°의 관측 시야로 왜곡이 보정된 이미지를 보여줍니다.
  • 넓은 공간에서 선명한 이미지: 긴 노출 모드는 매우 넓은 공간에서의 탐지 가능성을 높입니다.
  • 오일이 많은 환경에서 효율성 향상: 오일 제거 팁 어댑터가 렌즈에서 오일을 제거해주어 더욱 선명한 이미지를 제공하며 렌즈를 닦기 위해 삽입 튜브를 빼내는 데 소요되는 시간을 줄여 줍니다.

위험 환경에서의 파이프 검사

원자력 발전소 내부와 같이 위험한 영역을 육안으로 검사해야 하는 경우, IPLEX GAir 원거리 비디오스코프로 안전한 거리를 유지하며 검사할 수 있습니다.

  • 원거리 제어: 원격 컨트롤러와 무선 송수신기(옵션 사항)를 사용하면 최대 100m(328ft) 떨어진 곳에서 원격으로 비디오스코프를 작동할 수 있습니다
  • 원격 알림 기능: 원격 컨트롤러가 만곡 상태로 삽입 튜브를 제거하는 경우와 같이 비디오스코프가 손상될 수 있는 상황을 진동으로 알려줍니다.
  • 유연한 LCD 배치(최대 5m): 연장 케이블을 사용하면 LCD 모니터를 본체에서 최대 5m(16ft) 떨어진 위치에 배치할 수 있습니다.
  • 무선 이미지 공유: USB 무선 LAN 어댑터를 통해 동료들과 실시간 이미지를 공유할 수 있습니다.*
    *권장되는 타사 USB 무선 어댑터 사용
Boost Inspection Precision with Integrated 3D Analysis

통합 3D 분석으로 검사 정밀성 향상

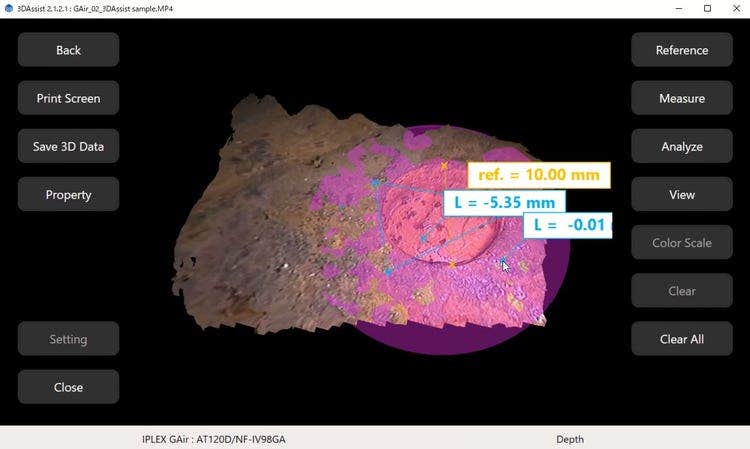

표준 광학 어댑터를 Evident의 3DAssist™ 소프트웨어와 함께 사용하여 고급 3D 모델링과 비교 측정을 수행할 수 있습니다. 이러한 강력한 통합을 통해 검사 품질을 대폭 높이는 동시에 검사 시간을 상당히 줄일 수 있습니다.

사양

스코프 유닛

모델명
IV98300GA
IV98300GA
삽입튜브
외경
Φ 8.5 mm
길이
20.0 m (65.6 ft.)
30 m (98.4 ft)
외피
고내구성 텅스텐 브레이드
튜브 유연성
선단부로 갈수록 유연해짐 (TTF 튜브)
광학 시스템
시야각
광학아답터에 따라 가변
시야 방향
광원
LED 광원
만곡부
만곡 각도(상/하/좌/우)
90°
만곡 기술
내장 에어컴프레셔를 이용한 공압식 만곡

본체

모델명
IV9000GA
규격(WxHxD)
359mm×465mm×307mm
(14.1인치×18.3인치×12.1인치)
(돌출부 제외)
무게(본체)
11.7kg
(25.8파운드)
전체 시스템 무게(배터리 및 SDHC 카드 포함)
IV98200GA와 결합 시 : 15.3kg(33.7파운드)
IV98300GA와 결합 시 : 16.4kg(36.2파운드)
LCD 모니터
8인치 정전식 터치패널 Wide WVGA LCD, 5단계 LCD 밝기 조절 가능
영상 출력 단자
A타입 HDMI 1.4
헤드셋(입력: 마이크 / 출력: 오디오)
Φ3.5mm 미니 플러그 CTIA
USB 단자
USB A 2.0 타입
USB 무선 랜 어댑터(권장), 리모트 컨트롤러(옵션) 연결
전원
리튬-이온 배터리: 16V, 작동 시간: 약 180분
AC 전원 아답터: 100V-240V, 50/60Hz
외장 배터리: 9.6V (D타입 Ni-MH 배터리 8개 장착 시)
저장 매체
일반
SDHC(제공되는 SDHC 카드, Class 10 SDHC 카드 권장)
Constant Video 녹화
microSDHC (Class 10 microSDHC 카드 권장)
영상 조절
영상 확대
5배 디지털 줌
게인 조절
4단계 게인 조절(Manual, Auto, WiDER1, WiDER2)
동적 노이즈 감소
가능
선명도 조절
4단계 선명도 조절
채도 조절
3단계 채도 조절 (흑백, 표준, 선명한)
제목 텍스트 옵션
30글자 표시 기능
화면 텍스트 옵션
30글자 제목, 표시, 자유 형식 메모
이미지 디스플레이 기능
실시간 영상 상/하, 좌/우 반전 및 180도 회전 가능
스코프 길이 표시기
스코프 드럼 회전수에 따라 길이 표시. 임의의 점에서 0으로 설정 가능.
스코프 길이 표시기
스코프 선단부의 방향에 따라 실시간으로 영상을 회전하여 표시 가능
실시간 영상 방향 조절
스코프 선단부의 방향에 따라 실시간으로 영상을 회전하여 표시 가능
화면 표시
180도 회전하여 표시 가능.
정지 영상 저장
해상도
가로640×세로480(픽셀)
저장 포맷
압축 JPEG 형식
동영상 저장
해상도
가로640×세로480(픽셀)
저장 포맷
MPEG 4 AVC/H.264
MPEG 4 AVC/H.264 포맷. Windows Media Player 12 호환
무선 랜
iOS 운영체제 기반 장비와 실시간 영상 무선 공유
스칼라 측정
기준 값을 사용하여 거리 측정

광학아답터 사양

AT120D/NF-IV98GA
AT120D/FF-IV98GA
AT120S/NF-IV98GA
AT120S/FF-IV98GA
AT220D-IV98GA
광학부
시야각
120°
120°
120°
120°
220°
시야방향
전면
전면
측면
측면
전면
초점거리*1
4 to 190 mm
25 to ∞ mm
1 to 25 mm
6 to ∞ mm
1 to ∞ mm
선단부
외경*2
φ8.5 mm
φ8.5 mm
φ8.5 mm
φ8.5 mm
φ10 mm
선단부*3
26.4 mm
26.4 mm
33.3 mm
33.3 mm
27.4 mm

*1. 최적의 초점거리를 뜻함
*2. 광학아답터는 스코프에 장착되어 ø8.5mm, ø10mm 홀에 삽입될 수 있음을 뜻함.
*3. 스코프 선단부의 단단한 부분의 길이를 뜻함..

사용 환경

작동 온도
삽입 튜브
대기 중: -25°C-100°C(-13°F-212°F)
수중: 10°C-30°C (50°F-86°F)
기타 파트
대기 중: -15°C-48°C(5°F-118.4°F)(배터리 사용 시)
대기 중: 0°C-40°C(32°F-104°F)(AC 전원 아답터 사용 시)
상대 습도
전체 시스템
15-90%(상대 습도)
방액
전체 시스템
기계유, 경유 또는 5% 염류 용액에 노출될 경우에도 작동 가능
방수
삽입 튜브
광학 아답터 장착 시 수중 사용 가능
최대 수심 30m(98.4피트)
기타 파트
방진, 방수, 방적 불가

소프트웨어

ViSOL™ 육안 검사 워크플로 솔루션

Picture, Picture

더 많은 장점과의 연결

ViSOL로 육안 검사를 효율화하세요. 검사 데이터의 직관적 구성, 분석, 보고를 지원하는 ViSOL은 고급 분석, 명쾌한 시각화, 원활한 협업을 통해 활용 가능한 통찰을 제공합니다. 완전히 확장 가능한 클라우드 소프트웨어 솔루션인 ViSOL은 규모에 상관없이 모든 개인과 조직의 디지털 혁신을 지원합니다.

자세히 알아보기
