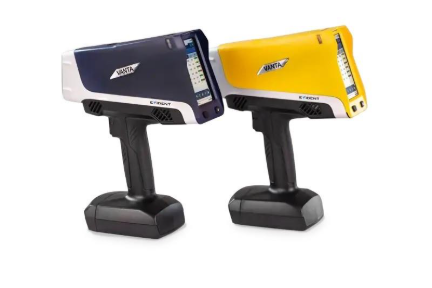

Vanta for PMI
XRF 분석기
개요

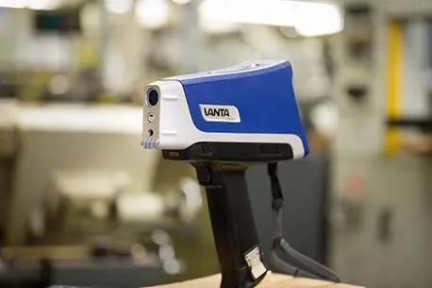

견고하게 제작된 휴대용 XRF로 최대의 가동 시간 달성

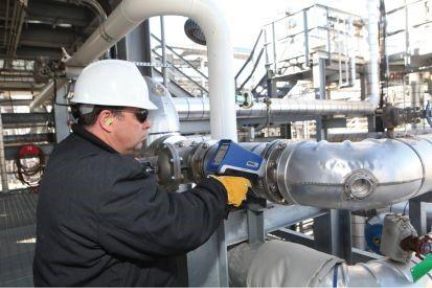

Vanta™ 휴대용 XRF 분석기는 배관, 밸브, 용접, 구성 요소, 압력 용기 등 PMI 응용 분야에서 빠르고 정확하게 화학 및 합금 식별을 수행합니다.
다음과 같은 작업에 Vanta 분석기가 반드시 필요합니다.
- 중요한 위치에 올바른 합금 구성 요소 설치.
- 미국석유협회( API) 권장 실무 지침(RP) 578—신규 및 기존 합금 배관 시스템을 위한 재료 검증 프로그램 준수.
- 황화 부식 취약성 감지(API RP 939-C).
- 유동 가속 부식(FAC) 취약성 평가
- 불화 수소산(HF) 알킬화 유닛의 잔존 요소 부식 취약성 식별.
- 클라우드 기술 지원.
견고함

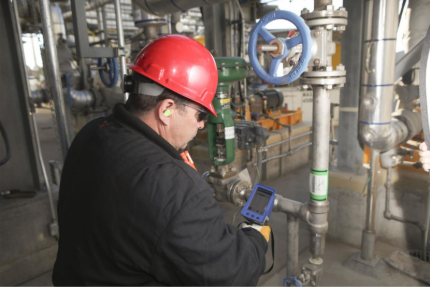

Vanta 분석기는 최대 425°C의 고온 시스템 및 고온 샘플 표면을 사용 중 검사할 수 있도록 설계되어 생산성을 극대화할 수 있습니다.
혹독한 작동 조건은 전자 장치에 부담을 줄 수 있고 고장이 나면 시간과 비용이 듭니다.
Vanta 분석기는 강력한 내구성 덕분에 가동 시간이 향상되고 소유 비용이 낮아집니다.
- 낙하 테스트: 미국 국방부 규격(MIL-STD-810G)에 따라 낙하 테스트를 거쳐 장치를 떨어뜨리거나 충격을 가했을 때 손상이 발생하는 위험과 값비싼 수리를 해야하는 위험이 낮아집니다.
- IP55 등급: 비, 먼지, 이물질을 견딜 수 있습니다.*
- 감지기 셔터: C 및 M 시리즈 모델의 감지기 셔터로 구멍이 생기는 것을 예방할 수 있어 거친 표면을 안심하고 분석할 수 있습니다.
- 전체 듀티 사이클에서 -10°C ~ 50°C(14°F ~ 122°F)의 온도 범위를 견딜 수 있습니다.**
* M 시리즈 분석기는 IP54 등급입니다.
** 옵션 팬 장착 시. 팬 없이 33°C에서 연속적으로 작동합니다.
혁신성
Vanta 분석기는 첫 번째부터 100번째 테스트까지 매번 동일한 정확한 결과를 제시합니다.
Vanta 시리즈의 독점 Axon™ 기술은 초저잡음 전자공학(ultra-low-noise electronics) 을 활용하여 초당 X선 카운트를 높이므로 빠르고 정확하며 반복 가능한 결과를 얻을 수 있습니다.
새로운 쿼드 코어 프로세서 와 Axon 기술을 함께 사용하는 Vanta 분석기는 반응성이 매우 뛰어나 고객이 최소의 시간 안에 최고의 결과를 얻을 수 있도록 성능의 한계를 넓힙니다. Axon 기술은 테스트 간 및 기기 간 반복 가능성 이 뛰어나 어느 기기를 사용하든 첫 번째 테스트를 마지막 테스트와 똑같이 수행할 수 있습니다.
Axon 기술은 또한 검출한계(LOD)가 매우 낮습니다.
생산성
사용자 친화적인 소프트웨어를 사용하여 작업자는 최소의 교육을 받고 검사를 수행할 수 있습니다.
- GPS, 샘플 카메라 그리고 파노라마 카메라가 통합되어 있어 현장 테스트 정보 추적 가능성이 향상됩니다.
- 터치스크린 디스플레이: 어느 조명에서나 분명하고 밝게 읽을 수 있습니다.
- 직관적 사용자 인터페이스: 쉽게 탐색할 수 있습니다.
- 맞춤 구성: 주 화면에 표시할 기능을 맞춤 구성할 수 있습니다.
- 데이터 내보내기 :USB 플래시 드라이브, 무선 LAN 또는 Bluetooth ® 를 통해 간편하게 데이터를 내보낼 수 있습니다.
- 사용자 이름 및 비밀번호 로그인: 각 사용자에게 고유하게 부여됩니다.
- 인체공학적 버튼 및 산업 등급의 푸시 버튼 조이스틱: 장갑을 낀 손으로도 UI를 쉽게 탐색할 수 있습니다.
Software Features
Traceability and Rapid Reporting

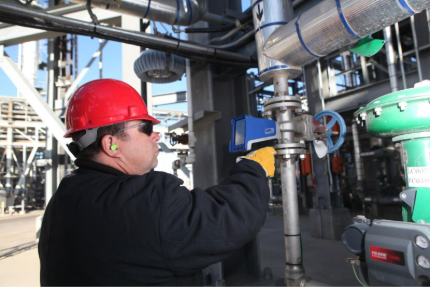

Vanta™ analyzers streamline record keeping and traceability for in-field testing. Users can easily capture and export comprehensive shot data.
- Optional 5-megapixel panoramic camera and aiming camera
- Integrated GPS
- Automatic time / date stamp
- Custom data label templates for each project, job, or vendor
- Optional Wireless LAN and Bluetooth ® connectivity
Weld Grade Library
The weld grade library makes it easy to verify the chemical composition and grade of welds. The optional 3 mm aiming camera enables an inspector to accurately analyze:
- Thin weld beads independent of base material
- Conjoined metals
- Alloys
- Small fixture components
- Wires
- Solders
Residual and Tramp Elements
Set maximum tolerated concentrations for residual elements in grade families for fast, accurate, and conclusive grade matches.
Compare close grades side-by-side to know which alloy is the best match with nominal and residual values:
- Automatically identify the likely presence of elements invisible to XRF based on grade specifications
- Identify the presence of contaminant/residual elements in recycled metals that can compromise its value and/or downstream processing requirements
- Set a maximum tolerated concentration for residual elements in grade families
- Flag trace level contaminants

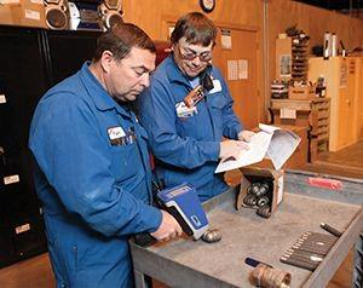

Material Verification Program Compliance

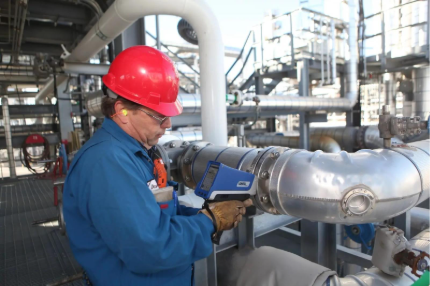

For material verification programs, Vanta analyzers are used to confirm construction materials, verify materials against material test reports, and identify improperly marked materials.
- Confirm the material of construction
- Verify material against mill certificates and material test reports
- Identify non-traceable or improperly marked material
사양
Vanta™ 사양
Core: 1.85 kg(4.06lb)(배터리 포함), 1.62 kg(3.56lb)(배터리 제외)
Core: 그래핀 윈도우가 있는 실리콘 드리프트 감지기
습도: 10%~90% 상대 습도 비응축
Vanta Core: IP55* 먼지 및 모든 방향에서 분사되는 저압수로부터 보호
Max 및 Core: 견고한 감지기 셔터로 감지기 손상 방지
*사용 중 위치
컴퓨터 연결용 USB 2.0 Type Mini-B 포트 (1)개
*전기 부품 사용 가능 여부에 따라 고온 상태에서의 성능이 달라질 수 있습니다.
VANTA PMI Analyzers for Compliance

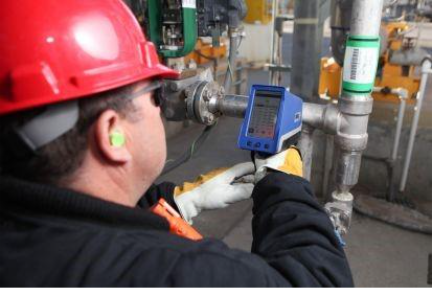

In modern industrial environments, Vanta™ analyzers are vital for material compliance programs and helping to ensure safety throughout the supply chain.
Vanta analyzers accurately and repeatedly detect and quantify:
- Residual Elements (RE) in low alloy and carbon steels
- Trace silicon (Si) in carbon steel per API RP 939-C
- Sulfur (S) and phosphorus (P) for in-service stainless steels
American Petroleum Institute (API) Recommended Practices
Vanta analyzers assist with compliance of API (RP 578 – Material Verification Program for new and Existing Alloy Piping Systems) and API RP 939-C for detecting sulfidation corrosion susceptibility.
Flow Accelerated Corrosion
Vanta is effective for detecting the presence of silicon for evaluating flow accelerated corrosion (FAC) susceptibility.
HF Alkylation Units
When discerning residual element corrosion susceptibility in hydrofluoric acid (HF) alkylation units, Vanta analyzers are reliable analytical tools.
어플리케이션
Vanta™ 분석기는 다양한 애플리케이션에서 빠른 결과를 제공합니다.작업자는 애플리케이션별 소프트웨어 기능을 통해 간편한 보고서 작성 및 추적 가능한 결과를 이용하여 분석기를 최대한 활용할 수 있습니다.
자동차 촉매 재활용을 위한 Vanta
Vanta™ 휴대용 XRF 분석기는 자동차 촉매 변환기 재료에서 발견되는 가치가 큰 백금족 금속(PGM) 팔라듐(Pd), 백금(Pt) 및 로듐(Rh)을 빠르고 정확하게 측정합니다.즉시 측정하여 재활용 순환 단계 내내 폐촉매를 효율적으로 분류하고 가격을 평가할 수 있습니다.
환경 평가용 Vanta
토양 및 퇴적물 분석용 Vanta 휴대용 XRF 분석기는 신속하고 정확한 환경 교정 및 평가 데이터를 제공합니다. 사용하기 간편한 Vanta 분석기는 가장 까다로운 현장 응용 분야에서도 견고합니다.
제조 품질 관리/평가용 Vanta

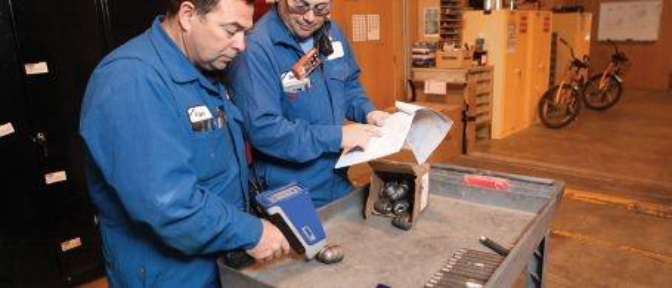

QA/QC 제조용 Vanta 휴대용 XRF 분석기는 재료 정확도가 관건일 때 순수 금속 및 합금 등급을 신속하고 정확하게 식별하기 위해 매우 구체적인 재료 화학을 제공합니다.

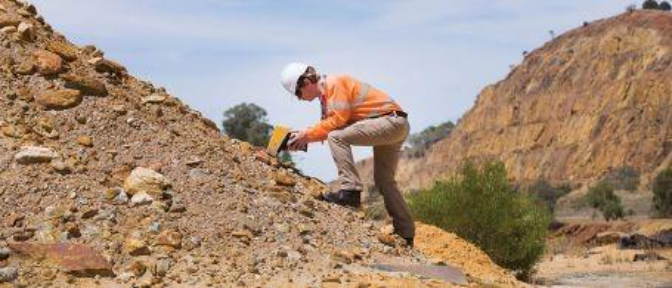

광업 및 지구 화학용 Vanta
광업 및 지구 화학용 Vanta 휴대용 XRF 분석기는 지구 화학 탐사, 광업 등급 관리, 광석 처리 및 교정을 위한 즉각적인 현장 원소 분석을 제공합니다.

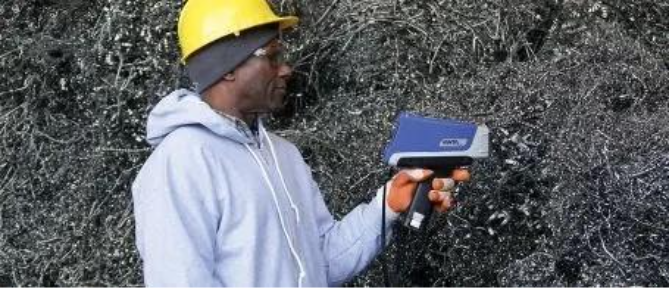

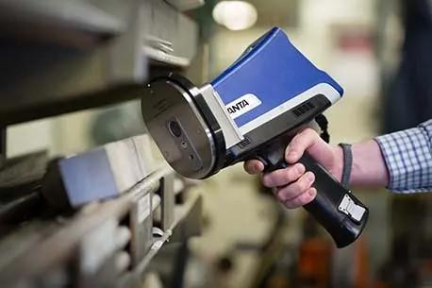

금속 스크랩 재활용을 위한 Vanta
재활용 및 스크랩 분류용 Vanta 휴대용 XRF 기기는 모델에 따라 비, 흙, 먼지를 견딜 수 있는 IP55 또는 54 등급이며, 아주 거친 환경의 고철 처리장에서 파손을 방지하고 가동 시간을 극대화할 수 있도록 미국 국방부 검사법(MIL-STD-810G)을 통해 낙하 시험을 거쳤습니다.

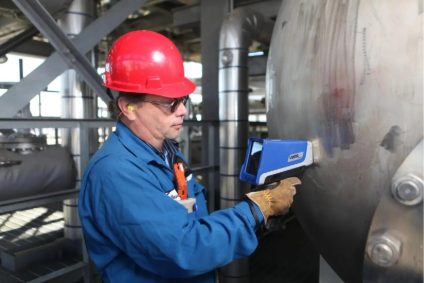

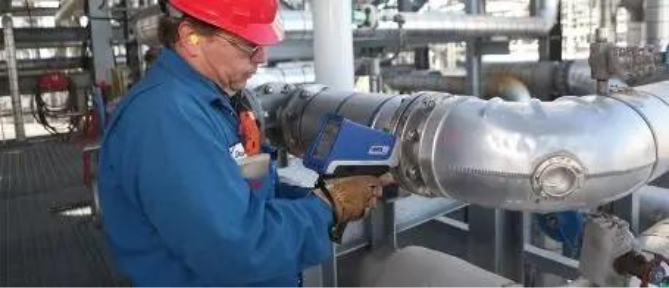

PMI용 Vanta
PMI용 Vanta 휴대용 XRF 분석기는 합금 등급을 신속하고 정확하게 식별해 중요한 위치에 정확한 합금 설치를 보장하게 해주는 매우 구체적인 재료 화학을 제공합니다.
규정 및 안전 평가용 Vanta
Vanta 휴대용 XRF 분석기는 RoHS 및 현지 또는 국제 규제법을 준수하는 데 사용됩니다. Vanta 분석기는 Pb, Cd, Hg, Cr 및 Br을 신속하게 스캔할 수 있도록 소비자 제품의 현장 화학 분석을 제공합니다.

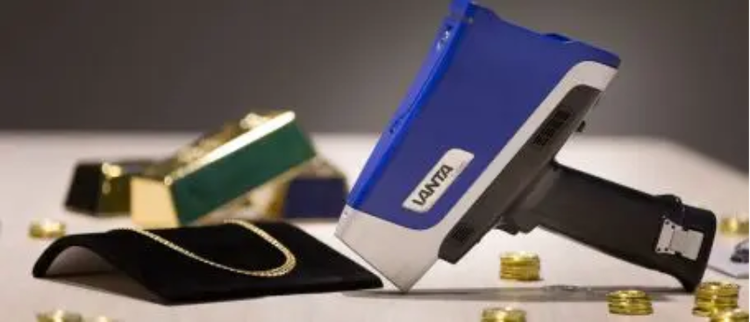

귀금속 분석용 Vanta
귀금속용 Vanta 휴대용 XRF 분석기는 보석 분석 및 자동차 촉매 재활용에서 금, 백금, 은 및 로듐을 식별하기 위한 신속하고 정확한 합금 화학 및 캐럿 분류를 제공합니다.
액세서리
The Vanta™ analyzer is our most advanced handheld X-ray fluorescence (XRF) device. IP certified and drop tested, the robust Vanta XRF analyzer provides you with rapid, accurate element analysis for laboratory-quality results in the field.
Olympus offers a suite of optional accessories that help you maximize the efficiency of your Vanta analyzer in a range of applications.
Vanta Work Station
The portable Vanta Work Station is battery operated for testing on the go. A fully interlocked lid and 360-degree shielding make it convenient for bagged, prepped, and liquid samples or small objects, including jewelry and circuit boards. In this closed-beam setup, users operate the analyzer using Vanta PC software or the Vanta mobile app.
The portable Vanta Work Station is effective for a variety of applications:
- Geo exploration
- Mining process control
- RoHS/consumer products
- Environmental analysis
The Work Station’s stable platform enables longer test times. It gives you the freedom to start a test in the Work Station and complete other tasks while the Vanta instrument performs the analysis. You can be confident that the sample is stable and its position is reproducible, helping ensure high-quality data and efficient sample throughput.
Easy to Use
- Simply click the Vanta analyzer into place, and release it with the press of a button
- Balanced lid system to prevent slamming
- Easy sample placement—no front wall or lip obstruction
- Control the Vanta analyzer and transfer data wirelessly or via a USB cable
Portable
- Battery or AC powered for benchtop or field use
- Easy to transport and set up
- Chamber and legs separate for easy storage
- Optional carrying case
Designed for Safety
- Fully shielded and interlocked chamber: 107 mm × 178 mm × 179 mm (4.2 in. × 7 in. × 7 in.)
- Radiation warning LEDs are large, clear, and prominent
Small Footprint
- 36.6 mm × 33 mm (14.4 in. × 13 in.)
Other Vanta Accessories

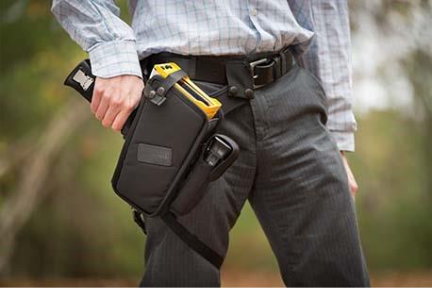

Vanta Holster
Keep your Vanta analyzer safe and secure and within easy reach with the Vanta Holster. The Holster has a strap with a fastener to secure the instrument, MOLLE/PALS webbing for additional attachment options, and brass shielding.
Vanta Probe Shield
The Probe Shield provides additional shielding from backscattered radiation from testing low-density samples. This accessory provides an increased measure of protection by reducing the X-ray backscatter in the direction of the user during a test.
Learn more about this accessory: Watch the Video
Vanta Hot Heel
For testing high-temperature piping or equipment up to 900 °F (480 °C), the Hot Heel minimizes heat transfer to the Vanta analyzer while reducing surface contamination. The Hot Heel kit includes high-temperature measurement windows.
Vanta Weld Mask
The Weld Mask prevents interference from the base metal when analyzing weld beads. This accessory replaces the Vanta analyzer’s faceplate and collimates the beam to a 3 mm wide slot for rapid analysis of weld beads.
Learn more about weld analysis with Vanta Handheld XRF:
Watch the Video
How to Install the Weld Mask

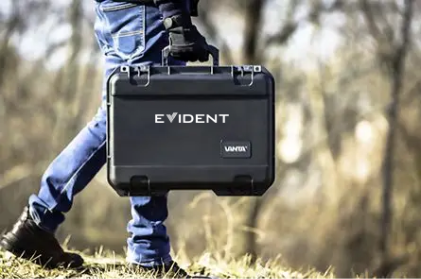

Vanta Transport Case
Rugged, hard-shell case to securely transport your Vanta handheld XRF analyzer.
Vanta Work Station, Probe Shield, Hot Heel, and Weld Mask are not compatible with the Vanta Element XRF analyzer.
