远程视觉检测是一种安全、有效的无损检测（NDT）方法，可在检测人员无法直接进入的情况下对管道和其他资产进行检测。这种方法通常使用视频内窥镜来捕捉管道内部或其他难以进入区域的高清画面。

可以对这些视频内窥镜捕捉到的画面进行实时监控或上传，以便进一步分析。只需在我们的3DAssist软件中点击几下，就能将图像数据转化为360度三维模型。

3DAssist软件将关键检测区域的洞察力提升到了一个新的高度

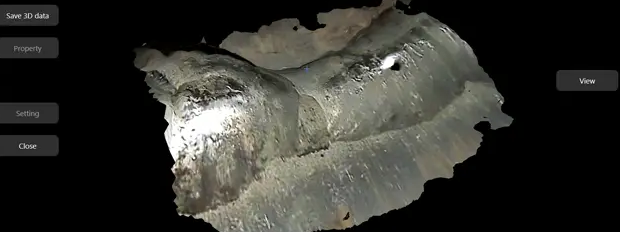

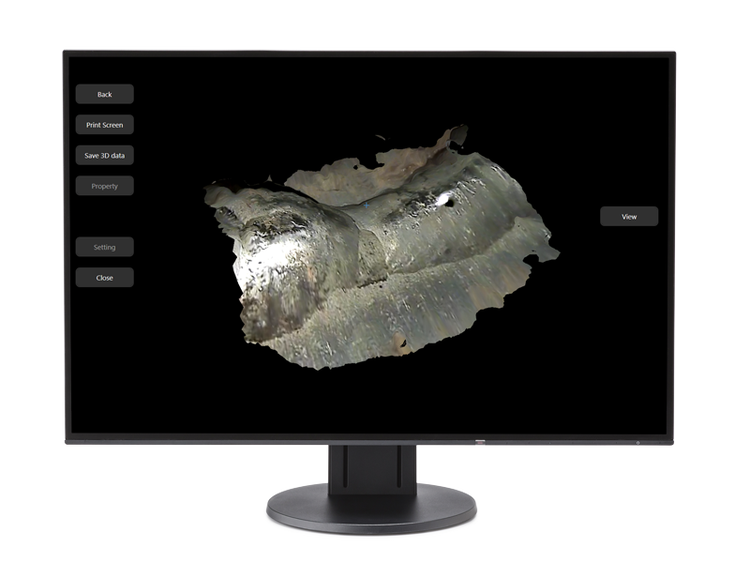

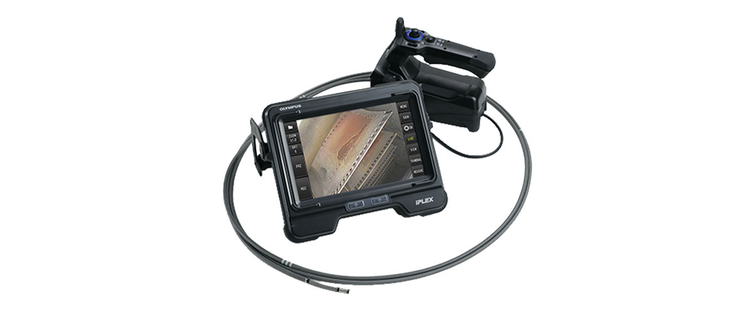

3DAssist软件与我们的IPLEX视频内窥镜配合使用，可将检测画面转化为动态三维模型，清晰呈现非凡细节。检测区域（如锈蚀、变薄或表面隆起等缺陷）的360度可旋转三维图像，让您像直接观察样品一样查看各种细节。无论身处何地，您都能对需要关注的区域进行仔细检查，做出权威评估，并生成详细报告进行共享，整个过程无需亲临现场。

该软件使用方便。过去，使用视频内窥镜生成三维图像需要使用双目测量镜头。如今，3DAssist是仅有的一款能够使用单目光学适配器从视频文件创建三维立体图像的软件。标准的单目光学镜头还能捕捉宽视场画面。这样，在将视频转换为三维图像之前，就能以更完整的画面为起点。

创建这些图像不需要特殊设备。操作过程很简单：

• 记录检测情况
• 将IPLEX视频内窥镜捕捉到的画面上传到您的PC
• 选择感兴趣的区域
• 用3DAssist软件将其处理为易于查看的3D图像

新的分析工具可生成高分辨率3D图像，有助于生成更具说服力的检测报告

我们最近升级了3DAssist软件，增加了新的功能，可提供更优质的图像和宝贵的检测数据。这些功能强大的分析工具专为提高远程视觉检测能力而设计，可让您更精准地评估目标区域。

增强功能包括参考曲面、色彩梯度叠层分析、截面轮廓显示以及基于最深点和最高点的高级图像计算。

以下是对这些改进的概括说明：

1. 三维标量测量—新增点到曲线模式

3DAssist软件具有功能强大、直观的三维标量测量模式，包括：

• 距离：测量两个指定点之间的距离。
• 深度： 测量选定点到由三个参考点定义的参考平面的距离。
• 点到曲线：新模式可测量选定点到由三个参考点定义的参考曲面的距离。

新的“点到曲线”模式专为精准评估凸起和壁厚减薄情况而设计，它能以管道表面轮廓为基准，准确测量深度和高度。与传统成像技术相比，这种创新方法能让检测人员更准确地评估缺陷和目标区域。

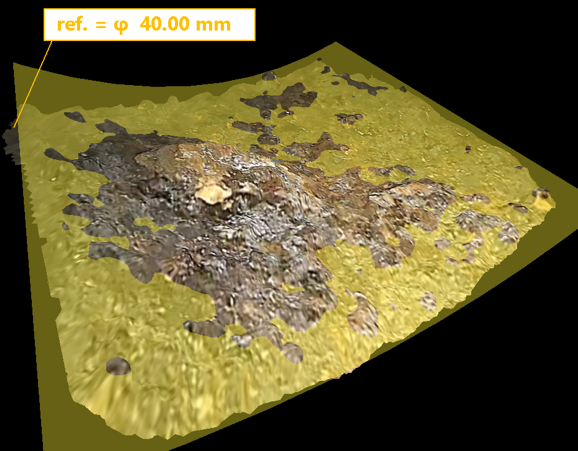

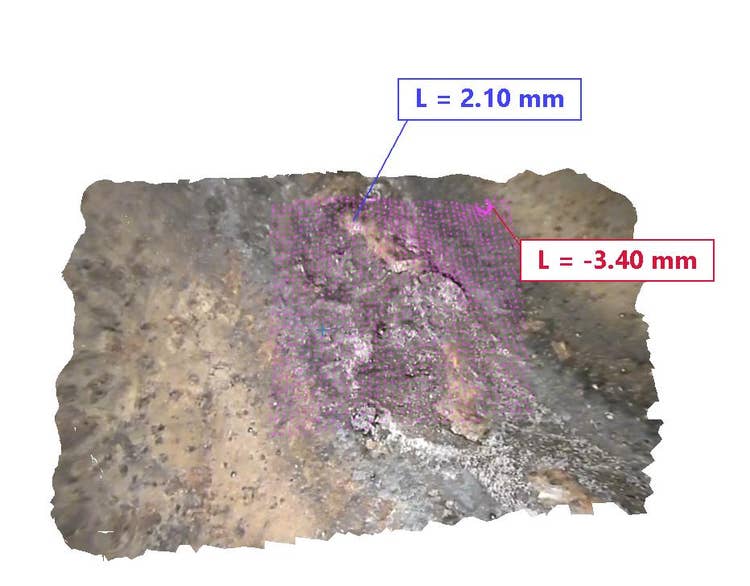

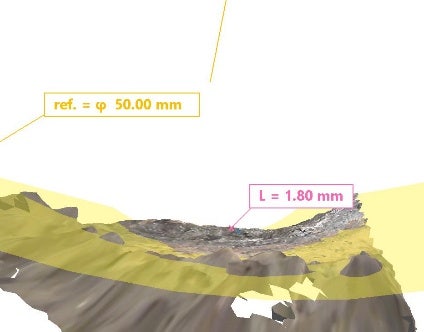

_{图片从左到右，从上到下：1) 管道损伤的3D模型。2) 使用“点到曲线”测量模式生成参考曲面。3) 截面三维模型中的参考曲面。}

2. 基于高度和深度的颜色渐变分析

3DAssist软件新增的颜色渐变分析功能可根据物体表面相对于参考表面的高度和深度生成颜色渐变叠层。此外，该功能还可以根据表面高度和深度的方向，单独调整色彩渐变范围。

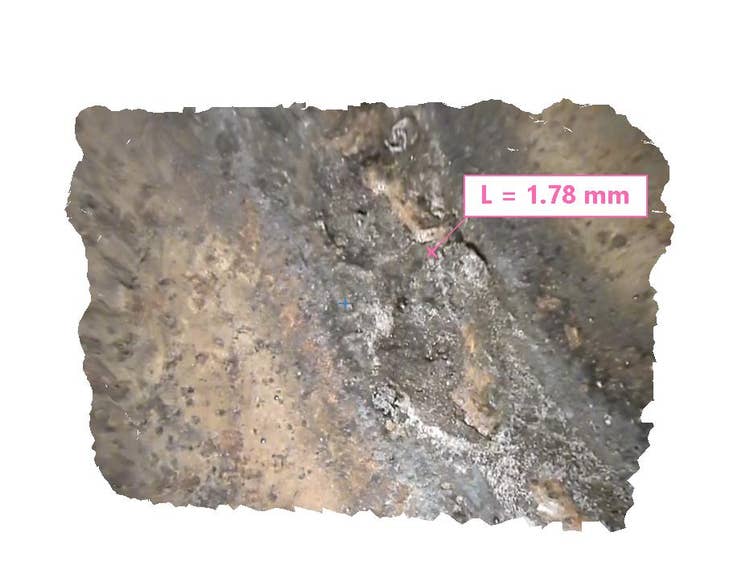

_{左图：管道损坏的三维模型。右图： 同一模型的颜色渐变分析。}

与“点到曲线”测量模式一起使用时，“颜色渐变”分析可帮助您一目了然地识别和解读管道表面较高和较深的区域。

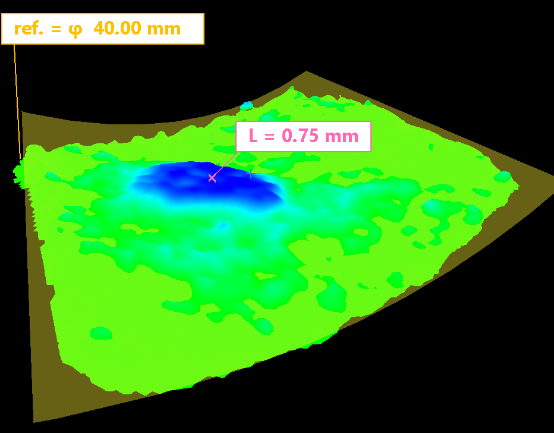

_{左图：表面隆起样品的三维模型。右图： 同一模型在点到曲面测量模式下的图像（使用了颜色渐变分析）。}

3. 通过所选点指定的剖面分析

新的剖面分析功能可让您根据用户定义的平面生成三维模型的详细横截面，突出显示指定区域的表面形貌。只需两个测量点，即可轻松创建截面。设置参考面后，会同时计算并显示最大高度和深度的值。剖面分析还可以在多个可见表面轮廓之间方便地切换。

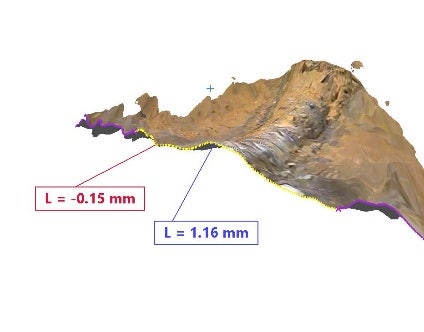

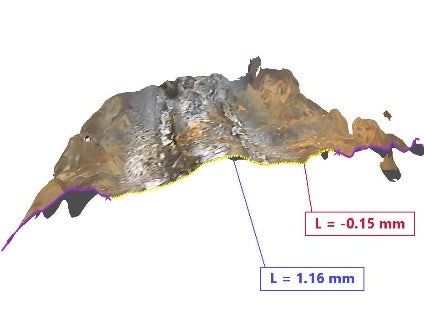

^{图片从左到右，从上到下：}_{1) 管道损伤的3D模型。2) 使用剖面分析生成的指定区域的截面剖面图。3) 相同剖面图的替代视图。}

4. 最深/最高点值计算

最深点/最高点分析是3DAssist的一项新功能，可使用两个表面参考点计算并显示指定区域的最深点和最高点。这一洞察力通过提供表面不规则（如凸起或变薄区域）的准确数据，增加了检测报告的清晰度和深度。

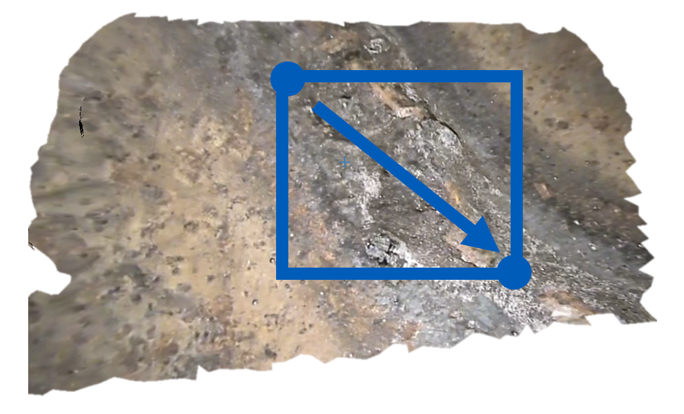

_{左图：带有两个选定参考点的管道损坏三维模型。右图：使用最深点/最高点分析创建的维度叠加图，显示最深点和最高点之间的百分比范围。}

当与点到曲线分析和颜色渐变分析相结合时，最深点/最高点分析可增强检测报告的非凡细节，对图像判读更有信心。

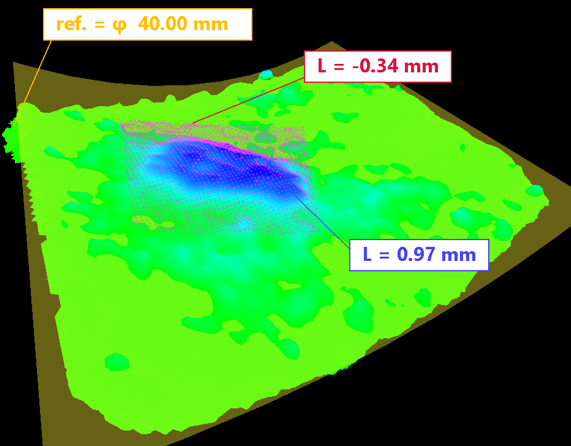

_{左图：表面隆起样品的三维模型。右图：应用了最深点/最高点分析、点到曲线分析和颜色渐变分析的相同模型。}

在检测过程中共享和协作的更简便方法

3DAssist软件可简化对管道和其他资产的检测，无论身处何处，都能做出更明智的决策。该软件通过一系列三维对比测量功能，将标准检测报告转化为动态的深入分析。

三维图像可以轻松保存到剪贴板并粘贴到报告中，同时还可以随时存储和检索模型和测量结果。此外，还可以将模型与图像放在一起作为背景信息提供。3DAssist软件还能简化协作，您可以通过Microsoft Teams等基于PC的工具共享图像和报告。

3DAssist软件旨在帮助所有利益相关者快速评估缺陷严重程度，并满怀信心地决定下一步措施，只需点击几下即可创建可360度旋转的三维图像。这些图像可以直接在办公室进行分析和共享，从而减少了实地考察的需要。凭借一系列强大的分析功能，您的三维模型现在可以提供比以往更多的洞察力。

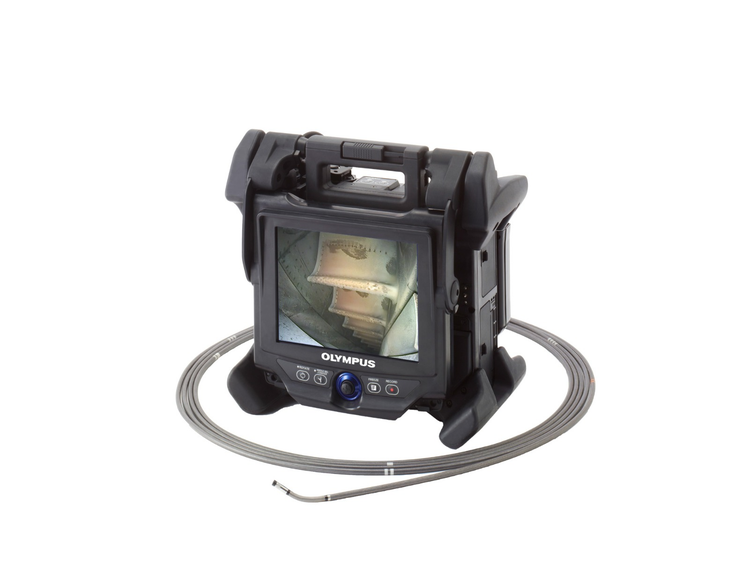

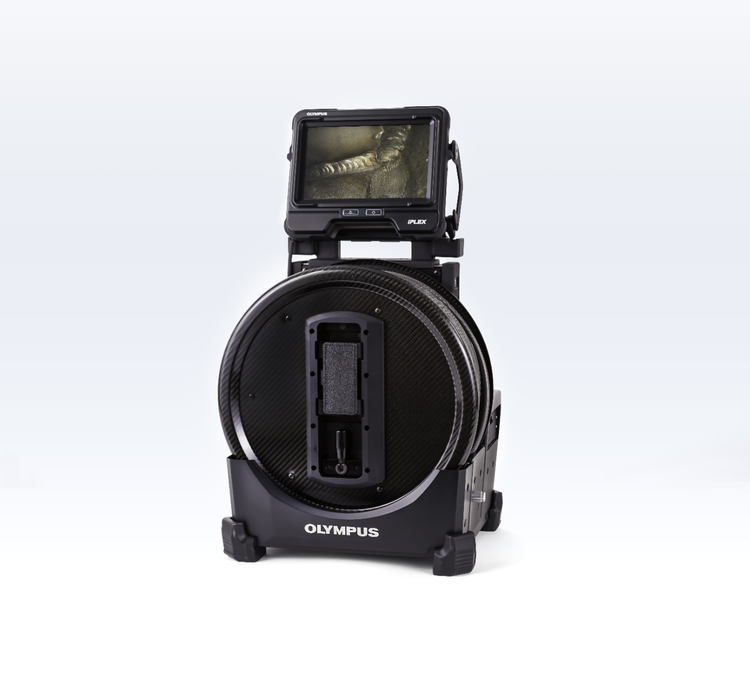

3DAssist软件兼容现有以及新型IPLEX NX、IPLEX GX/GT、IPLEX G Lite和IPLEX GAir视频内窥镜。要进一步了解3DAssist软件如何通过深入分析提供更具说服力的检测报告，请立即联系我们，安排演示。
