AeroView
Phased Array UT Data Acquisition and Analysis Software for Aerospace
AeroView™ software enables you to acquire and analyze phased array and ultrasonic testing (PAUT) data of inspections performed at 0 degrees with an overlap. This software is specially designed to facilitate the analysis of aviation and aerospace inspection data, for both manufacturing and maintenance applications. It provides you with optimized layout and readings management and advanced analysis tools to ease interpretation of the acquired data and help ensure compliance with the specifications.
-
Software Downloads:
AeroView
使用AeroView Inspection简化您的工作流程
有了AeroView Inspection软件许可证，您就可以通过OmniScan X4设备直接在PC机上获取PAUT数据，而无需再传输数据了。 为了提高检测效率，AeroView Inspection软件可在一台计算机上打开两个软件窗口，让您在扫查新部件的同时灵活地分析已检测部件。
OmniScan X4设备作为黑盒子运行（使用OmniScan Black Box 应用程序），而检测可在运行AeroView Inspection（AeroView检测）软件的计算机中进行。 您可以使用ScanPlan软件创建设置，然后再调整您的布局和调色板。 在试块上校准您的系统，然后您就可以开始检测了。 您的所有数据都存储在您的计算机中。
AeroView Inspection与所有Omniscan X4型号和Quickscan iX PA+采集单元相兼容。
AeroView软件生态系统
AeroView分析软件与.nde数据格式兼容。 这个软件可用于分析使用以下仪器和检测软件以零度（重叠）方式采集的PAUT数据：
- OmniScan X3系列（所有型号）
- OmniScan X4探伤仪（所有型号）
- AeroView检测软件（驱动OmniScan X4设备时）
为航空航天业检测而优化的软件工具

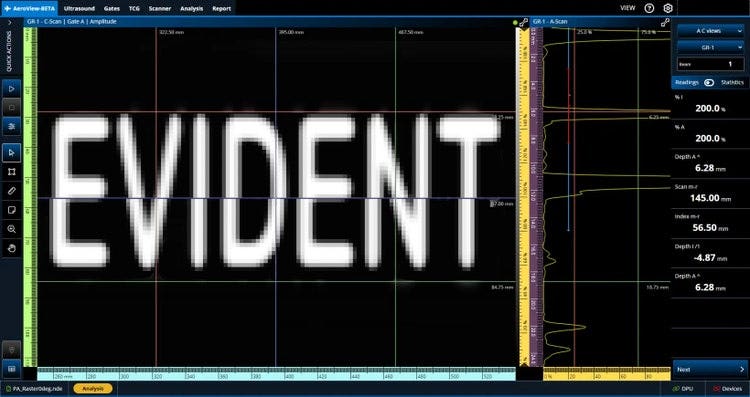

自定义布局、读数和调色板，以满足您的需求。

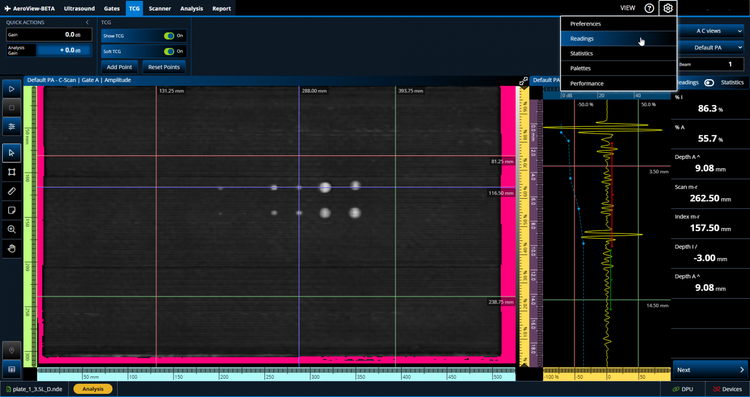

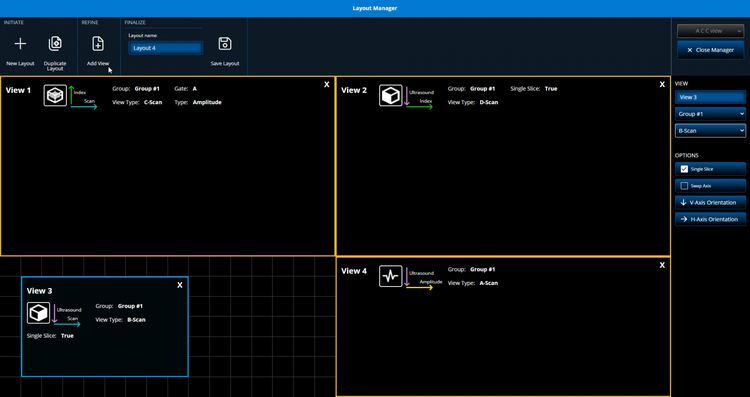

布局管理器

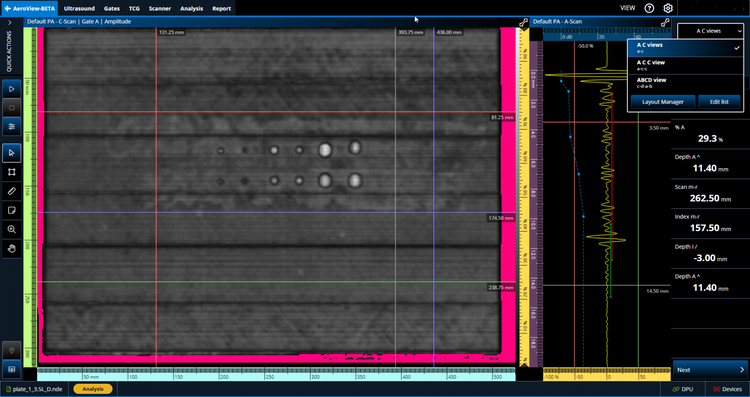

轻松切换菜单上的布局选项。

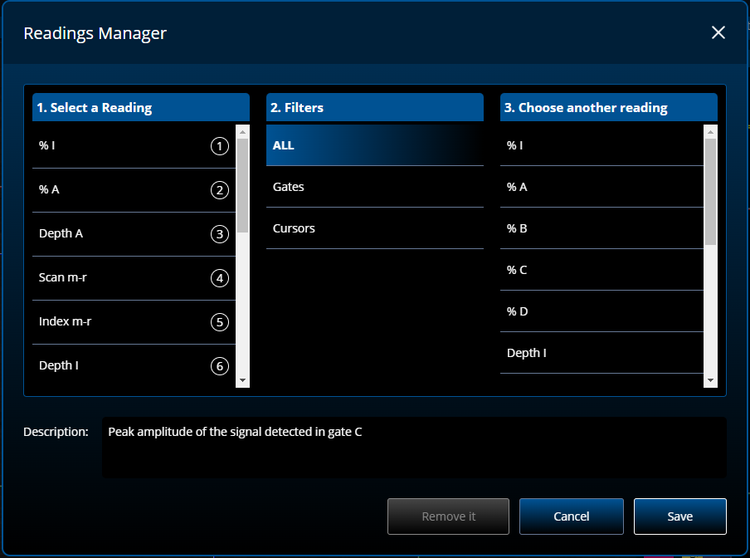

读数管理器
选择您想要在右侧读数窗格中显示的读数。

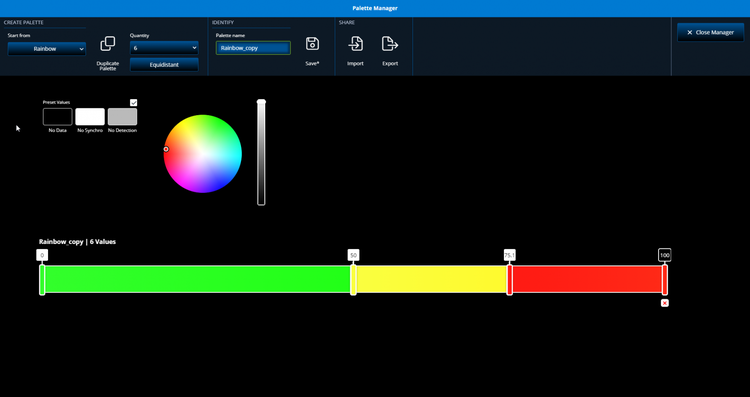

调色板管理器
自定义调色板，或导入调色板并保存。
编辑并保存自定义布局，以满足您的需要或符合制造商的规格要求。
深入分析缺陷指示，进行可靠的判断
利用软件的分析工具，提高缺陷指示表征能力。

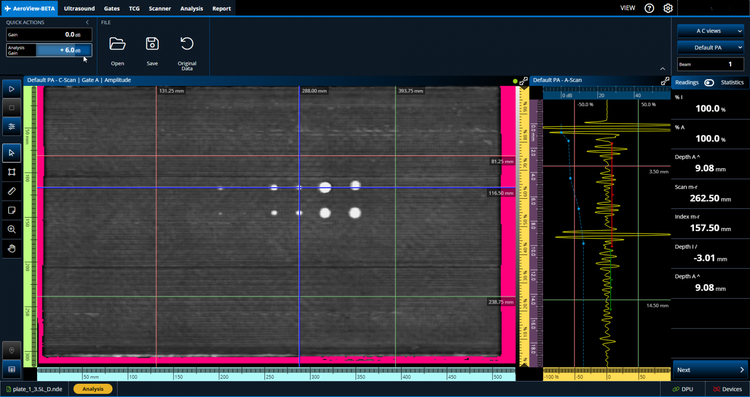

在分析过程中添加增益
通过分析增益设置，可以添加或删除增益，以便在分析过程中对数据进行微调。

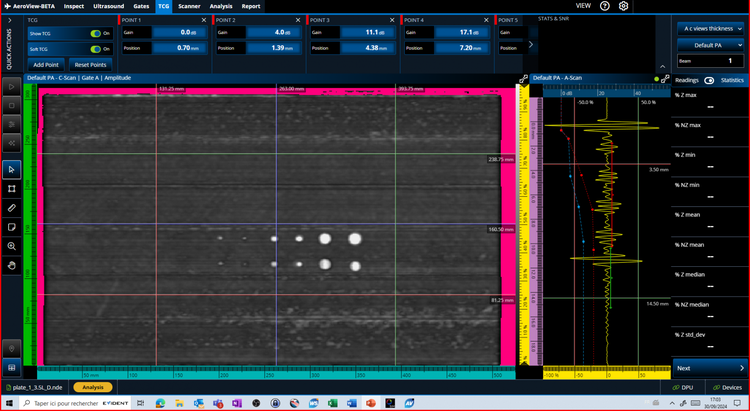

软TCG切换
通过软TCG，可以在数据分析过程中添加和删除额外的TCG点。 您可以轻松开启或关闭这个软件增益功能。

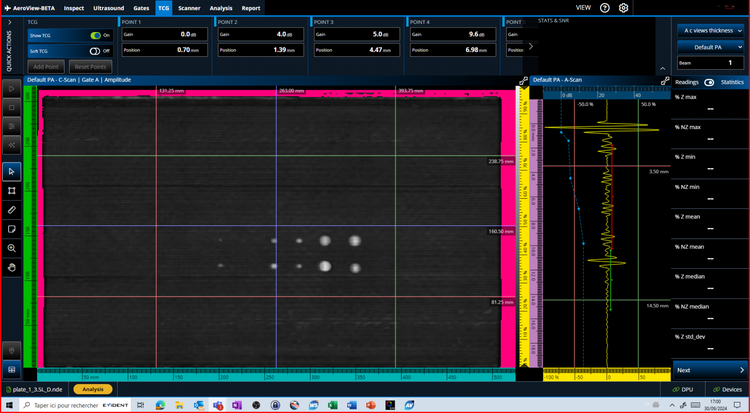

在这里，我们可以看到数据采集过程中应用的TCG（蓝点和虚线）。
详细检查您的数据
放大数据视图，使其充满整个屏幕，或将C扫描以1:1的比例放大，以查看每个缺陷指示的各个方面，并提高表征水平。
全屏模式

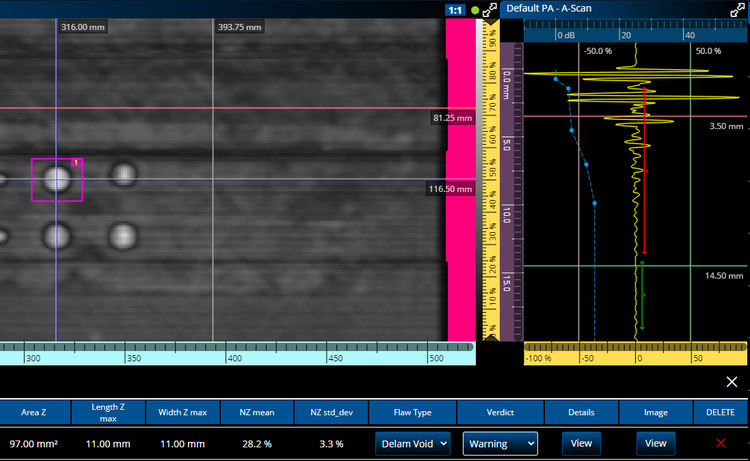

1:1比例视图
正常查看模式。
使用标准比例看到的C扫描。
为C扫描切换全屏模式.
激活1:1比例查看模式。

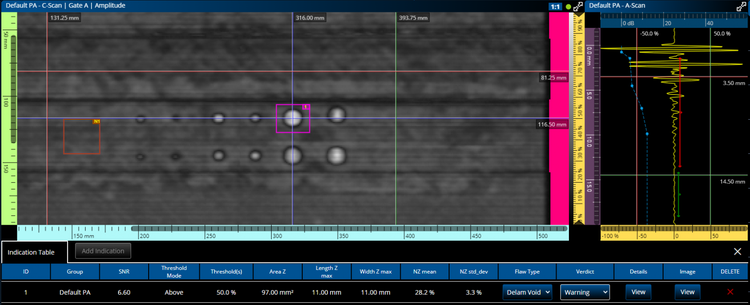

将所有缺陷指示汇总到表格中，以编写报告
根据所需的参数（如缺陷类型、读数、阈值和判定结果）创建自定义的缺陷报表。 缺陷报表中的数据与每个缺陷的快照图像一起存储，供制作报告之用。

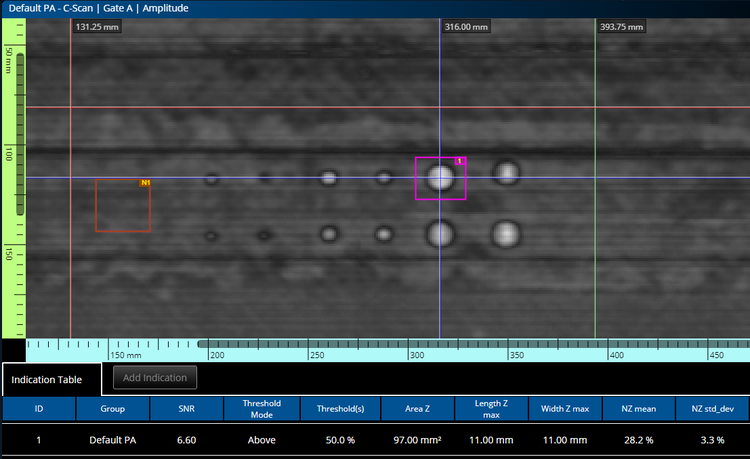

信噪比（SNR）计算
提高0度PAUT检测的效率，同时满足飞机制造商对信噪比计算的要求。
SNR计算工具包括：
噪声区（NZ）
SNR 计算（缺陷区域）

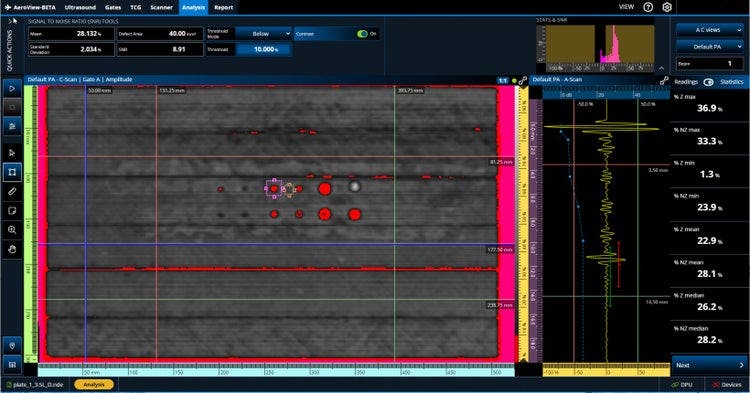

单击右键可创建噪声区（棕色框），在此可计算像素与波幅的标准偏差。
单击左键可在缺陷周围画出粉红色框，以自动计算低于既定阈值的像素数。

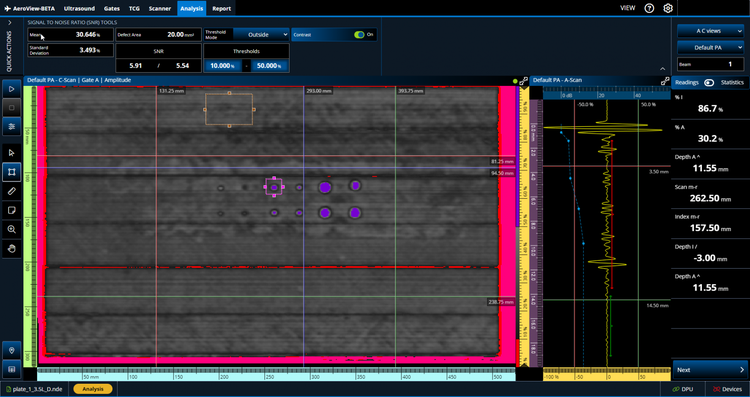

自动对比度
为参考标准试块中的缺陷正确设置了阈值后，您就可以切换自动对比度，以轻松识别超出限值的缺陷指示了。

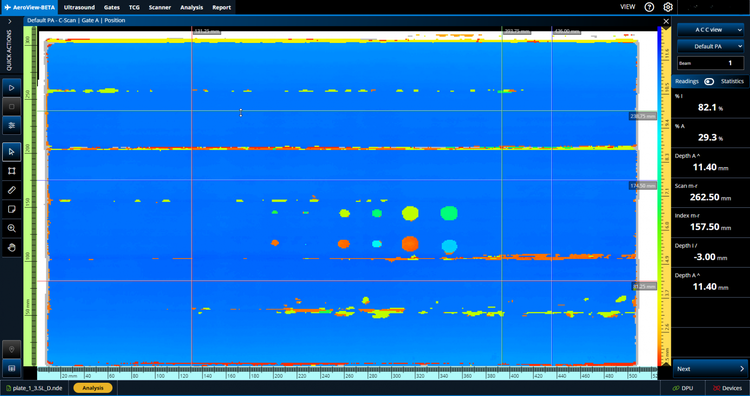

在这里，自定义调色板以红色显示波幅低于20%的所有像素（左），以紫色显示波幅高于60%的所有像素（右）。
要求
AeroView软件的最低计算机要求如下：
- CPU： Intel Core i7或Xeon E3
- 内存： 32 GB（DDR3或更好）
- 数据存储驱动器： SSD 1TB
- 网络适配器： 千兆以太网卡和五类网线
- 计算能力至少是6.1的NVIDIA GPU（英伟达图形处理器）
- 4:3显示屏为1600 × 1200（16:9显示屏为1920 × 1080），或更高的显示适配器和显示器分辨率
- 一个键盘和一个鼠标
- Microsoft Windows 10操作系统（2022年更新）
