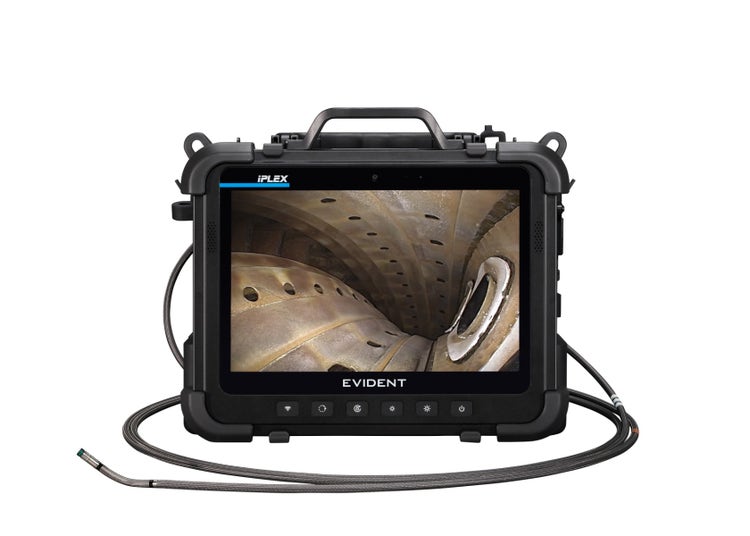

IPLEX One
The 10th-generation evolution of the IPLEX videoscope system, IPLEX™ One is a unified, software-driven platform that empowers you to work faster, see more, and stay ahead—no matter the environment or application. Combining breakthrough optics, rugged design, and modular scalability, IPLEX One redefines what’s possible in remote visual inspection (RVI).
From groundbreaking Swoptix™ technology to measurement and viewing upgrades to secure wireless freedom—and the exceptional image quality that has always been a pillar of the IPLEX system—IPLEX One is more than next-gen. It’s the beginning of something better.
统一、可扩展、软件驱动的生态系统
释放一体的强大力量
IPLEX One 是一个统一且可扩展的生态系统，将软件、插入管和光学尖端适配器集成到同一个平台上。所有性能等级——Plus、Expert、Prime——均基于相同的硬件，可通过软件进行升级，使系统能够灵活扩展，无需任何硬件升级。
随您需求不断升级的统一系统
IPLEX One 是一个平台，而不是一个产品。它旨在简化当今的检测，并可无缝扩展以应对未来的挑战。
- 基于软件的灵活扩展性：可按需选择功能，后续可通过模块化软件授权解锁如3D建模、测量等高级能力，无需更换硬件。
- 无限配置，更明智的投资：配备多种光学探头和灵活的“按需购买”模式，IPLEX One 可实现定制化和未来适应性，且不会超出您的预算。
- 设计即互联：兼容 ViSOL™ 工作流程解决方案及第三方应用，IPLEX One 可无缝集成至数字化工作流程，提升数据采集、报告与协作的智能化水平。
加速成像、分析和测量
突破性的光学和测量技术可实现无与伦比的清晰度、精度和速度，无需中断您的工作流程。
- 业界首创的 Swoptix™ 多视图技术：无需取出内窥镜，即可瞬间切换近/远对焦及直视/侧视模式，节省检查时间并降低光学端头的磨损。与传统RVI系统相比，最多可实现两倍生产效率，同时疲劳和磨损减少50%。

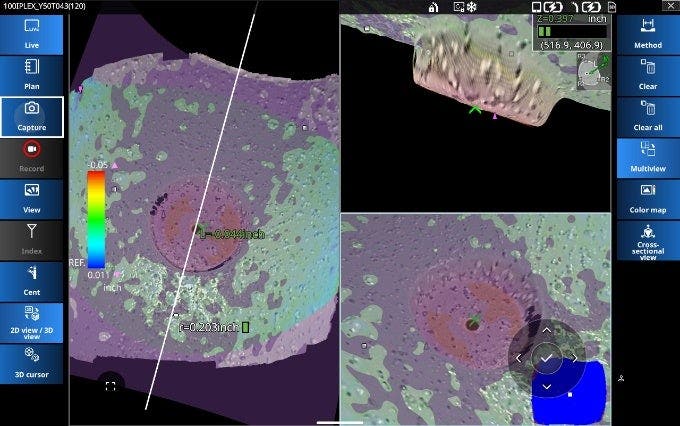

- 3DAssist™ 3D建模：Evident独家，3DAssist软件允许您通过单一光路创建详细的3D图像——无需立体尖端。
- Swoptix 单屏测量：可即时进行全帧 4 毫米和 6 毫米测量，提升检测效率，减少流程中断。
- 瞬时全屏无死角清晰度：实时高分辨率全屏成像，助力更精准的缺陷识别与更高效的决策。
- 分屏显示：所有视觉对比和测量叠加均可在同一界面中并排显示，助力更深入的检查分析。
可即时在近焦与远焦，以及直视与侧视焦点间切换Swoptix™ 多视角技术
专为您的工作方式打造

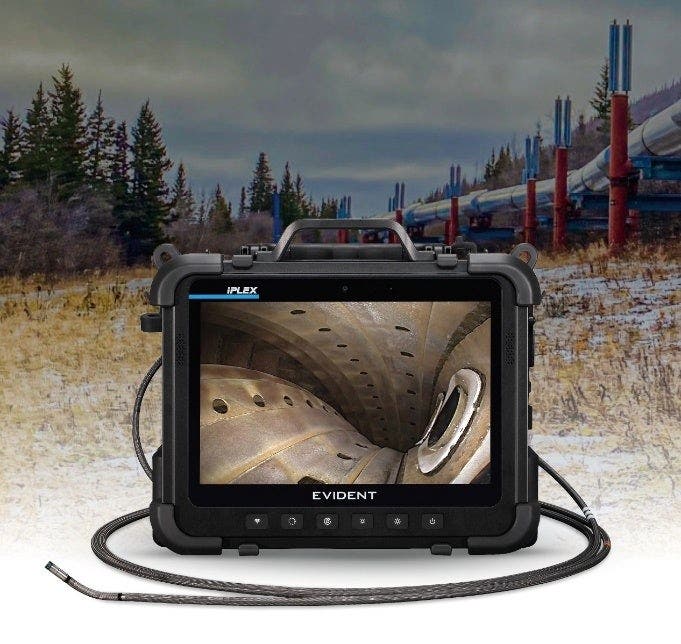

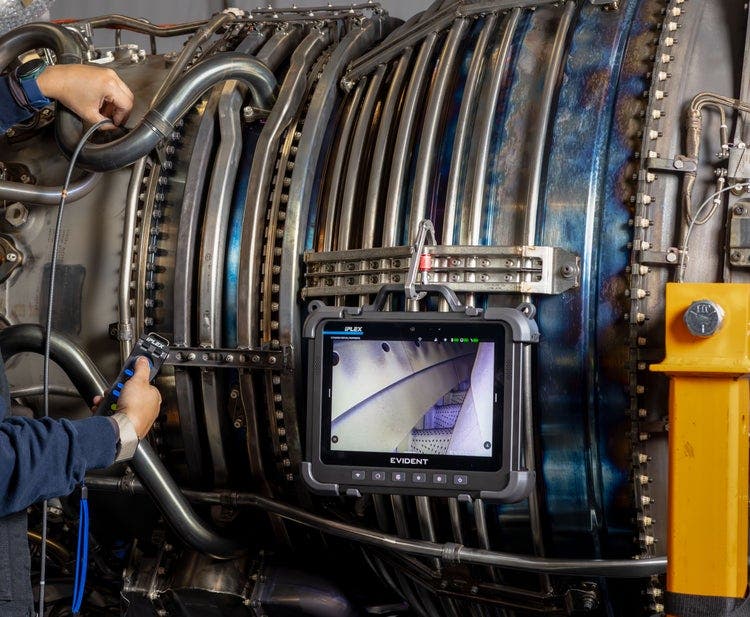

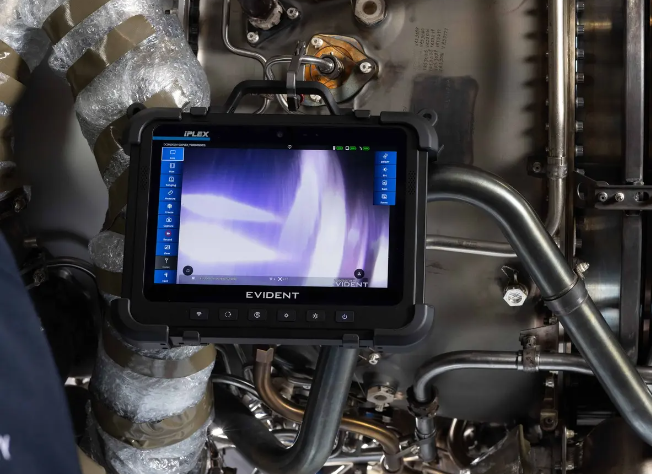

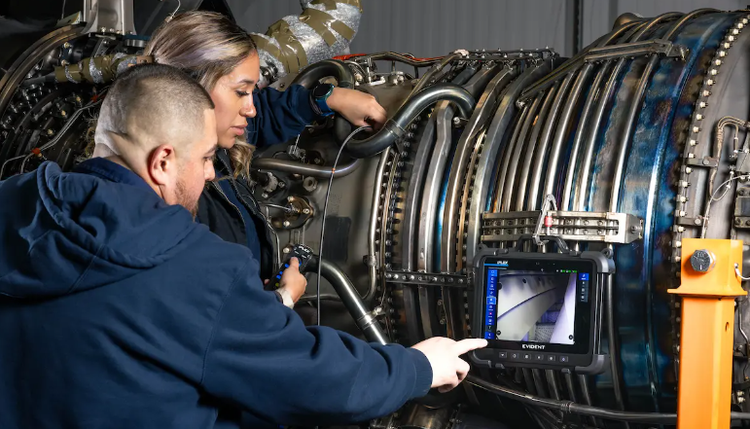

IPLEX One 专为航空、发电、石油与天然气及安防应用而设计，能够伴您移动，适应您的环境，并实现无障碍运行。

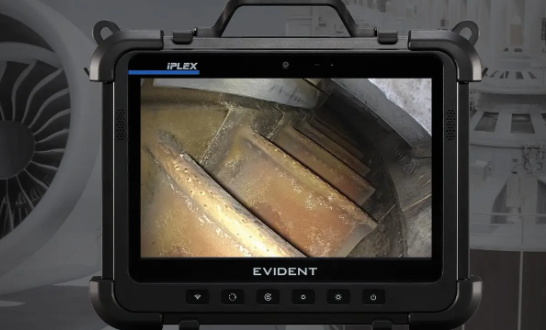

- 更小、更轻、更便携：IPLEX One 比以往的 IPLEX 机型更为紧凑，配备高亮的 10 英寸显示屏，使其在狭窄或高处环境中更易于携带和使用。

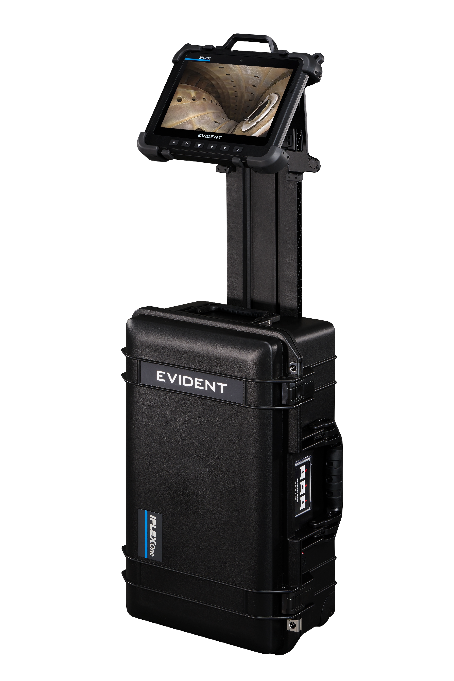

- 模块化、免线缆配置：依靠无线远程操作和模块化组件，IPLEX One可灵活按用户偏好配置，无需受限于物理连接。
- 检测级无线：超低延迟点对点通信无需使用有线设置，使工作流程更加灵活。可提供关闭无线电功能的型号，适用于安全或涉密环境。
- 便于远程操作的控制方式：无线控制单元可让您远距离操作视频内窥镜，降低疲劳，提升复杂环境下的人体工程学表现。
- 专为极端天气而设计：全天候设计可抵御雨、雪和极端温度。配备AR防反射涂层的宽视角显示器，支持在强烈阳光下操作。
坚固可靠的传承
IPLEX One 具有抗冲击、防尘防潮功能，即使在强烈振动下也能可靠运行。专为长时间轮班操作而设计，采用人体工程学结构，并配备10英寸防反射触摸屏。
- 经受现实考验：IPLEX One 在关键时刻和重要场合表现卓越——通过 MIL-STD 标准跌落测试，具备 IP 等级防尘防水性能，并经第三方测试验证。
- 降低磨损：配备更短的远端部分，可提升在狭小空间中的顺畅插入能力，Swoptix 技术有效降低检查过程中光学尖端被卡住或损坏的风险，并减少光学尖端适配器及整个 IPLEX One 系统的磨损和损耗。
- 全球服务与支持：每台 IPLEX One 设备都拥有世界一流的服务网络支持，并为您提供所需的培训、维护和专家协助，助您无论在何时何地都能保持任务就绪。
软件
ViSOL™ 视觉检测工作流程解决方案
ViSOL™ 软件是一款高度可扩展的云端解决方案，帮助 IPLEX One 用户更加高效、更具洞察力并且更加一致地开展工作。通过 ViSOL 的高级分析、可视化和协作工具，您可以直观地整理、分析并报告您的 RVI 数据。

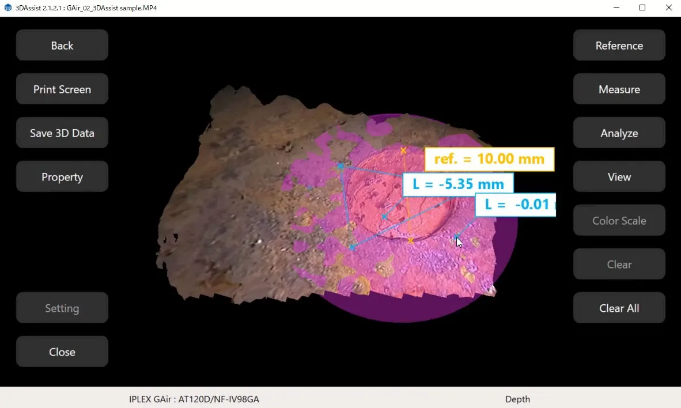

3DAssist™ 软件
结合 IPLEX One 的光学尖端适配器与 3DAssist™ 软件，以实现先进的 3D 建模和动态比较测量。这种强大的集成不仅提升了RVI的精度，还缩短了检查时间，极大地提升了整体检测质量。
技术规格
镜体单元
| 型号 | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| 插入管 | 镜管直径 | φ4.0 毫米 | φ6.0 毫米 | ||||||
| 镜管长度 | 2.0米（6.56英尺） | 3.0 米（9.84 英尺） | 2.0米（6.56英尺） | 3.0 米（9.84 英尺） | 3.5 米（11.48 英尺） | 5.0 米（16.4 英尺） | 7.5 米（24.6 英尺） | 10.0 米（32.8 英尺） | |
| 外部 | 高耐久钨编织层 | ||||||||
| 插入管柔性 |
均匀刚度 Tapered Flex插入管，其柔性从近端到远端逐步增强 |
Tapered Flex插入管，其柔性从近端到远端逐步增强 | |||||||
| 光学系统 | 视野 | Selectable by optical adaptor | |||||||
| 观察方向 | |||||||||
| 照明 | 激光二极管、白光 LED、紫外线 LED (365nm)、红外线 LED (950nm) | ||||||||
| 铰接段 | 铰接角度（全向） | 150° | 180° | 150° | 130° | ||||
| 弯曲操作 | TrueFeel scope tip articulation with electronic power-assisted | ||||||||
主机
| 型号 | IV10000 | ||||||||
| 尺寸（宽 × 高 × 深） | 305 mm × 220 mm × 154 mm (12.0 in. × 8.6in. × 6.0 in.) (protruding parts not included) | ||||||||
| 重量（主机） | 6.6 kg (14.5 lb) | ||||||||
| 系统重量（大约） | When combined with IV10420：7.78kg (17.1 lb) | When combined with IV10435：7.84kg (17.2lb) | When combined with IV10620：7.86kg (17.2 lb) | When combined with IV10630:7.94kg (17.4 lb) | When combined with IV10635：7.98kg (17.5 lb) | When combined with IV10650：8.10kg (17.8lb) | When combined with IV10675：8.30kg (18.2lb) | When combined with IV106100：8.50kg (18.6lb) | |
| 液晶显示器 | 10.1-inch WUXGA (1920 × 1200), IPS, High contrast Hard surface and multi-touch interface (10 point), capacitive Daylight readable display (Optical bonding + AR coating) 1100 NIT-backlight |
||||||||
| 视频输出 | Type A HDMI 2.0 | ||||||||
| 耳机（麦克风输入/音频输出） | 兼容蓝牙耳机/麦克风 | ||||||||
| 数据 I/O 端口 | USB Type-C Port × 3 | ||||||||
| 电源 | Li-ion battery for Base Unit：10.8 V nominal, approx. 360-minute operating time Li-ion battery for Tablet：10.8 V nominal, approx. 180-minute operating time 100 V to 240 V, 50/60 Hz (with supplied AC adaptor) |
||||||||
| 录制介质 | 正常 | Internal SSD (256 GB) or USB flash memory | |||||||
| 图像调整 | 缩放功能 | Digital seamless zoom (up to 5 times) | |||||||
| 增益控制 | 7-step adjustable gain control | ||||||||
| 动态降噪 | 可用 | ||||||||
| 亮度控制 | 16-step adjustable brightness control | ||||||||
| 清晰度控制 | 16-step adjustable sharpness control | ||||||||
| 饱和度控制 | 20-step adjustable saturation control | ||||||||
| 标题文本选项 | 51-character display | ||||||||
| 长时间曝光 | 最多 10 秒 | ||||||||
| 图像显示功能 | Live image can be inverted to right and left, inverted to up and down, and rotated 180 degrees | ||||||||
| 重力指示器 | Display gravity indicator according to the position of the scope's distal end (IV106 series only) | ||||||||
| 静态图像记录 | 分辨率 | H960 × V752（像素）* *使用 Print Screen 时，分辨率变为 H1280 × V800 *Resolution is varied depends on optical adapter |
|||||||
| 录制格式 | JPEG（.JPG）、PNG（.PNG） | ||||||||
| 视频录制 | 分辨率 | H960 × V752（像素）* *启用 Print Screen 时，分辨率变为 H1280 × V800 |
|||||||
| 录制格式 | MPEG 4 AVC/H.264（.MP4 文件） | ||||||||
| Wi-Fi 适配器 | 2.4GHz（802.11b/g/n） | ||||||||
| 蓝牙适配器 | 蓝牙 5.2，1 个 | ||||||||
光学适配器规格
| φ4.0 毫米光学适配器 | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| 光学系统 | 视野 | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| 观察方向 | 前视 | 前视 | 前视 | 侧视 | 侧视 | 向前 | 侧视 | |
| 景深*1 | 52.9 毫米至无限远 | 4.4至107毫米 | 17 毫米至无穷远 | 2.7 至 9 毫米 | 10.3 毫米至无限远 | 4.7 至 66 毫米 | 3.7 至 62 毫米 | |
| 远端 | 外径* 2 | φ4.0毫米 | φ4.0 mm | φ4.0毫米 | φ4.0 毫米 | φ4.0 mm | φ4.0 mm | φ4.0 毫米 |
| 远端*3 | 20.9 毫米 | 20.4 毫米 | 20.5 毫米 | 21.1 毫米 | 21.1 毫米 | 22.3 毫米 | 24.7 毫米 | |
| φ4.0 毫米 SWOPTIX 3D 测量 | φ4.0mm SWOPTIX 多视角 | ||||||
| AT100DDNF-IV104 | AT80SSNF-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| 光学系统 | 视野 | 100° | 80° | 110° | 100° | ||
| 观察方向 | 向前 | 侧 | 直视 | 向前 | 侧 | ||
| 景深*1 | 5.7 至 67 毫米 | 4.7至63毫米 | 3.8 至 26 毫米 | 17.3 毫米至无穷远 | 7.5 毫米至无限 | 6.5 毫米至无限 | |
| 远端 | 外径*2 | φ4.0 mm | φ4.0 毫米 | φ4.0 毫米 | φ4.0 mm | ||
| 远端*3 | 21.0 毫米 | 23.2 毫米 | 20.9 毫米 | 22.4 毫米 | |||
| φ6.0 毫米光学适配器 | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| 光学系统 | 视野 | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 观察方向 | 向前 | 向前 | 前视 | 侧视 | 侧视 | 向前 | 侧视 | |
| 景深*1 | 23.4 毫米至 ∞ | 6.1 至 267 毫米 | 20.3 毫米至无穷远 | 2.7 至 9 毫米 | 10.3 毫米至无限远 | 5.6 至 208 毫米 | 4.1 至 259 毫米 | |
| 远端 | 外径*2 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 mm | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 | φ6.0 毫米 |
| 远端*3 | 20.8 毫米 | 20.9 毫米 | 20.5 毫米 | 21.6 毫米 | 21.6 毫米 | 22.7 毫米 | 26.7 毫米 | |
| φ6.0 mm SWOPTIX 3D 测量 | φ6.0 毫米 SWOPTIX 多视角 | ||||||
| AT120DDNF-IV106 | AT100SSNF-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| 光学系统 | 视野 | 120° | 100° | 110° | 100° | ||
| 观察方向 | 前视 | 侧视 | 前视 | 向前 | 侧 | ||
| 景深*1 | 5.6至69毫米 | 5.0 毫米至无限远 | 3.8至25毫米 | 17.3 毫米至无穷远 | 7.5 毫米至无限 | 6.8 毫米至无穷远 | |
| 远端 | 外径*2 | φ6.0 毫米 | φ6.0mm | φ6.0毫米 | φ6.0 毫米 | ||
| 远端*3 | 21.6 毫米 | 25.0 毫米 | 20.6 毫米 | 22.3 毫米 | |||
*1. 指示最佳聚焦的观看距离。
*2. 当适配器安装在内窥镜上时，它可以插入 ø4.0 毫米和 ø6.0 毫米孔中。
*3. 指在安装时，内窥镜远端刚性部分的长度。
操作环境
| 工作温度 | 插入管 | 在空气中：-25°C至100℃（-13°F至212°F） |
| 在水中：10°C至30℃（50°F至86°F） | ||
| 平板电脑 | 空气中：-21 ℃ 至 49℃（-5.8 °F 至 120.2 °F）（使用锂离子电池时） | |
| 空气环境下：0°C 至 40℃（32°F 至 104°F）（使用交流电源适配器） | ||
| 系统 | 空气中：-21 ℃ 至 49℃（-5.8 °F 至 120.2 °F）（使用锂离子电池时） | |
| 空气中：0°C 至 40℃（32°F 至 104°F）（使用交流电源适配器） | ||
| 相对湿度 | 所有部件 | 15% 至 90% |
| 防液体 | 所有部件 | 在暴露于机油、轻油或 5 % 盐水溶液时可正常操作 |
| 防水 | 插入管 | 装有观察尖端适配器时可在水下操作 装有立体测量尖端适配器时不可在水下操作 IV104系列：最大工作深度为 3.5 米（11.6 英尺） IV106 系列：最大工作深度为 10.0 米（33.0 英尺） |
| 其他部分 | IP65* 当系统保护盖打开时，IP65等级不适用。 |
符合 MIL-STD 标准
操作环境性能已根据 MIL-STD-810H 和 MIL-STD-461G 标准得到验证。
本公司不保证本产品在任何情况下不会发生损坏。详情请咨询 Evident 销售代表。
| 类型 | 方法 |
| 低大气环境 | MIL-STD-810H，方法500.6程序I |
| 高温 | MIL-STD-810H，方法 501.7 程序 I |
| 低温 | MIL-STD-810H，方法502.7程序I |
| 雨和风雨 | MIL-STD-810H，方法 506.6 程序 I |
| 湿度 | MIL-STD-810H，方法 507.6 |
| 盐雾/腐蚀环境 | MIL-STD-810H，方法509.8 |
| 扬尘 | MIL-STD-810H，方法 510.7 程序 I |
| 爆炸性气氛 | MIL-STD-810H，Method 511.7 Procedure I |
| 振动 | MIL-STD-810H，方法 514.8 程序 I |
| 冲击 | MIL-STD-810H，方法 516.8 程序 IV |
| 结冰/冻雨 | MIL-STD-810H, 方法 521.4 |
| 传导抗扰度，电源线 | MIL-STD-461G, CS101（系统） |
| 传导抗扰度、电缆束注入 | MIL-STD-461G, CS114（系统） |
| 传导抗扰度、电缆整体注入、脉冲 | MIL-STD-461G, CS115（系统） |
| 传导抗扰度、阻尼正弦波瞬变、电缆和电源线 | MIL-STD-461G，CS116（系统） |
| 传导抗扰度、人体静电放电（ESD） | MIL-STD-461G，CS118（系统和无线遥控） |
| 辐射磁场发射 | MIL-STD-461G, RE101（系统和无线遥控） |
| 电场辐射 | MIL-STD-461G，RE102甲板上（系统和无线遥控） |
| 辐射抗扰度（磁场） | MIL-STD-461G, RS101（系统和无线遥控器） |
| 电磁干扰（EMI） | MIL-STD-461G，RS103甲板上方（系统和无线远程操作） |
