Phased-Array-Geräte (Gruppenstrahlertechnik)

Phased-Array-Prüfgeräte

Phased-Array-Geräte von Evident liefern präzise Messungen mit den zuverlässigsten Ergebnissen. Unsere vielen Phased-Array-Prüfgeräte von Olympus erstellen genaue und detaillierte Querschnittsbilder von Gefügen bei hohen Prüfgeschwindigkeiten. Hier finden Sie Phased-Array-Geräte, wie Prüfgeräte, skalierbare Erfassungseinheiten und Phased-Array-Prüfsoftware, die zusammen mit Ihrem Phased-Array-Gerät verwendet werden können. Mit diesen leistungsstarken Tools können Sie selbst die anspruchsvollsten Prüfungen zuverlässig durchführen. Sie bieten eine präzise Datenerfassung, Darstellung und Analyse von Ultraschallsignalen. Unsere Phased-Array-Geräte und unsere Phased-Array-Softwarelösungen sind vollständig integrierbar, mit schneller Justierung und optimierten Benutzeroberflächen, damit Sie ihre Einrichtung und Prüfung in kürzester Zeit abschließen können.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/Olympus_X364_Final_h264_LowRes.mp4

Phased-Array-Geräte

Products

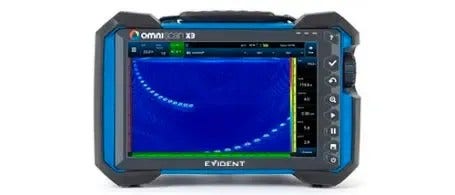

OmniScan X3 Series

Alle Prüfgeräte der OmniScan X3 Serie sind eine komplette Phased-Array-Toolbox. Innovative TFM-Funktionen und erweiterte PA-Funktionen ermöglichen eine zuverlässige Fehlererkennung. Leistungsstarke Softwarefunktionen und einfache Arbeitsabläufe steigern die Produktivität.

FOCUS PX Prüfgeräte

Die skalierbare FOCUS PX Erfassungseinheit und die FocusPC Software umfassen die neuesten Phased-Array- und konventionellen UT-Technologien zur einfachen Integration in automatisierte und halbautomatisierte Systeme. Das FOCUS PX Gerät mit seiner Softwarefunktion, C-Bild- und A-Bild-Rohdaten zu erzeugen und zu speichern, eignet sich für Anwendungen, bei denen das Prüfergebnis auf einer Datenanalyse nach der Prüfung basiert. Dazu gehören Anwendungen in Bereichen der Luft- und Raumfahrt (laminierte Verbundwerkstoffe), der Energieerzeugung (Rotorblätter von Windkraftanlagen), Transport (Eisenbahnräder), Metall (Schmiedeteile) und mehr.

Die optionalen FocusControl, FocusData und OpenView Software Development Kits (SDKs) sind mit dem FOCUS PX Gerät kompatibel, sodass eigene Anwendungssoftware entwickelt werden kann.

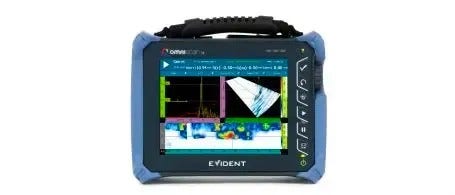

OmniScan SX Prüfgeräte

Das OmniScan SX für Einzelgruppen ist leicht, besitzt einen hellen 8,4 Zoll (21,3 cm) großen Touchscreen und stellt eine kostengünstige Lösung dar. Zwei Modelle des OmniScan SX stehen zur Verfügung: das SX PA und das SX UT. Das SX PA (16:64PR) sowie das SX UT verfügen über einen Kanal für konventionellen Ultraschall für IE-, SE- und TOFD-Prüfungen.

Häufig gestellte Fragen zu Phased-Array-Geräten (FAQ)

Wofür wird Phased-Array verwendet?

Phased-Array-Systeme können für fast alle Prüfungen eingesetzt werden, für die bisher Geräte für konventionellen Ultraschall verwendet wurden. Sie werden in verschiedenen Branchen verwendet, wie Luft- und Raumfahrt, Stromerzeugung, Petrochemie, Zulieferbetriebe von Metallrohlingen und Rohren, Konstruktion und Wartung von Pipelines, Baumetalle und allgemeine Fertigungsprozesse. Phased-Array wird häufig für die Prüfung von Schweißnähten, Risserkennung und Korrosionsdarstellung verwendet.

Was sind die Vorteile von Phased-Array-Systemen?

Im Vergleich zu konventionellen Ultraschallprüfsystemen mit Einzelschwingern oder Sender-Empfänger-Prüfköpfen verwenden Phased-Array-Prüfsysteme mehrere Elemente. Die Konfiguration mit mehreren Elementen ermöglicht, dass das Schallbündel während einer Prüfung mit einer einzigen Sensoranordnung steuerbar und fokussierbar ist. So können Bauteile mit ungeraden Winkeln und komplexen Geometrien viel einfacher und genauer abgebildet werden als mit konventionellen Ultraschallgeräten.

Informationsmaterialien zu Phased-Array-Geräten

Grundlegendes zu FMC und TFM

Erfahren Sie in diesem Video die Grundprinzipien von FMC/TFM und wie sie sich von bisherigen Phased-Array-Methoden unterscheiden.
