Hohe Leistung durch Flexibilität
Rohrbögen sind schadensanfällig, u. a. aufgrund strömungsbeschleunigter Korrosion, doch sie zu prüfen ist schwierig, da sich ihre Form von konvex zu konkav ändert und es viele Rohrdurchmesser gibt. Die FlexoFORM Lösung integriert eine flexible Phased-Array-Sensortechnologie in einem Scanner, um diese Herausforderung zu meistern. Diese Lösung kann zur Erfassung von leicht zu interpretierenden Prüfdaten von Rohrbögen mit einem AD von 4,5 Zoll bis zu flachen Oberflächen eingesetzt werden. Sie bietet zudem viele Vorteile, wie:
- Abdeckung des gesamten Prüfbereichs von Rohrbögen
- Intuitive zweidimensionale C-Bilder
- Prüfdaten von hoher Auflösung (1 mm × 1 mm)
- Schnelle Wanddickenmessung von Rohrbögen
- Konstante Ankopplung durch Wasserzirkulationssystem
Prüfdaten von hoher Auflösung

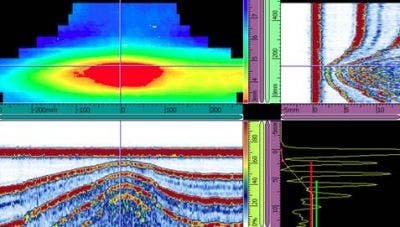

Der Scanner wird mit einem OmniScanX3 oder OmniScan SX Prüfgerät zur Erkennung und Messung verschiedener Schadensarten oder Anomalien (Restwanddicke, korrosionsbedingter Lochfraß und Delamination und Einschlüsse der in Wandmitte) eingesetzt. Prüfdaten von hoher Dichte, verbunden mit mehreren verfügbaren Ansichten auf dem Prüfgerät oder über die OmniPC Software bieten klare Bilder des Rohrbogenzustands und beschleunigen und erleichtern die Interpretation der Daten.
Die Prüfrichtung ist codiert und mit einem Taktgeberknopf direkt am Scanner werden die Stufen auf der zweiten Achse eingestellt.

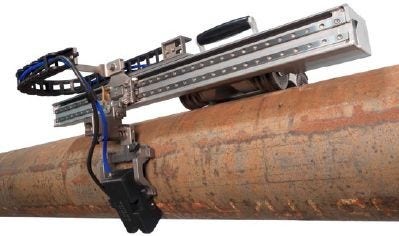

Magnetische Rädchen halten den Scanner fest am Rohr, während eine Schaumstoffdichtung auf der Oberfläche anliegt, um eine gefüllte Wasservorlaufstrecke beizubehalten.
Der Scanner verwendet einen Wasserstreckenvorlaufkeil, der den Wasserverbrauch minimiert und zudem eine Luftblasenbildung verhindert, wobei sich der Scanner an die konvexe und konkave Rohrbogenform anpasst, sich an mäßig rauen Oberflächen ankoppeln lässt und Prüfdaten mit der Vorderwand synchronisiert.
Vorlaufkeile sind gekrümmt, um so zu einem spezifischen Rohrdurchmesser zu passen. Montieren Sie die Sensor-Vorlaufkeil-Einheit an den Scanner und das System ist einsatzbereit.
Prüfoptionen
Prüfung in Längsrichtung
Die Prüfkonfiguration ist für kleinere Rohre oder für einen bestimmten Prüfbereich um das Rohr herum nützlich. Durch die Prüffähigkeit des FlexoFORM Scanners in Längsrichtung ist es ein leistungsstarkes Gerät für die Prüfung von Wasserwänden in Heizkesseln bei der Energiegewinnung.

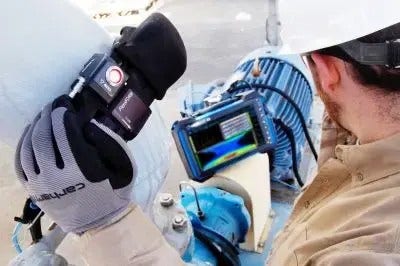

Manuelle Prüfung von Rohrbögen mit kleinem Durchmesser

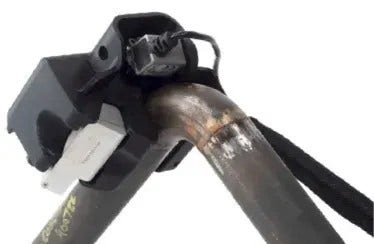

Für die Prüfung von Rohren mit kleinem Durchmesser (> 4,5 Zoll) ist eine spezielle Vorlaufkeil-Serie erhältlich. Prüfer können Rohrbogenrücken manuell oder Rohre mit einem AD von 1,3 Zoll bis 4 Zoll prüfen. Für codierte C-Bilder kann die Vorlaufkeil-Serie SFA1-SMALL mit einem Mini-Wheel Weggeber versehen werden.
Automatisierte Prüfung
Die Prüfung in Längsrichtung eignet sich für manche Prüfanwendungen besser als eine Prüfung in Umfangsrichtung. Die Vorlaufkeil-Serie SFA1-AUTO ist für Rohre mit einem AD von 8,625 Zoll und mehr, einschließlich flacher Oberflächen, ausgelegt.
