La inspección visual a distancia es un método de ensayo no destructivo (NDT) seguro y eficaz que permite inspeccionar tuberías y otros activos sin acceso directo del inspector. Este enfoque suele utilizar boroscopios de vídeo para captar imágenes de alta resolución del interior de las tuberías u otras zonas de difícil acceso.

Esta grabación de vídeo boroscópica puede supervisarse en tiempo real o cargarse para su posterior análisis. Y con unos pocos clics en nuestro software 3DAssist™, los datos de imagen pueden convertirse en modelos 3D de 360 grados. , los datos de imagen pueden convertirse en modelos 3D de 360 grados.

El software 3DAssist aporta un nuevo nivel de conocimiento de las áreas críticas de inspección

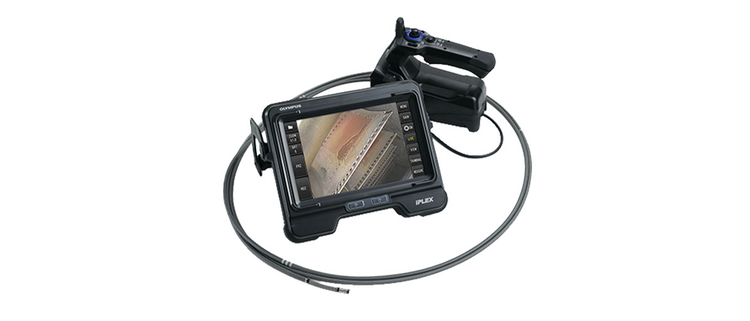

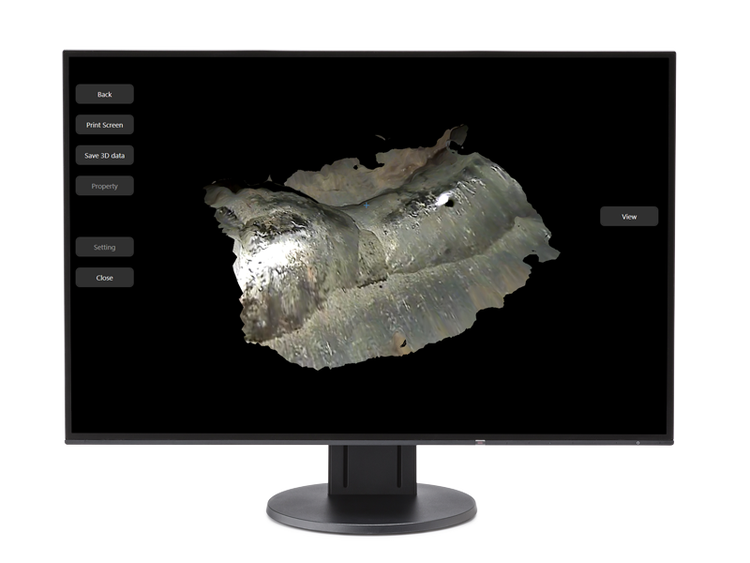

El software 3DAssist, utilizado con nuestros boroscopios de vídeo IPLEX™, convierte las imágenes de inspección en modelos 3D dinámicos que permiten ver detalles excepcionales. Las imágenes en 3D totalmente giratorias de las áreas de inspección -como óxido, adelgazamiento o superficies elevadas- le permiten ver los detalles como si estuviera examinando directamente la muestra. Puede inspeccionar de cerca las zonas problemáticas desde cualquier lugar, realizar evaluaciones definitivas y crear y compartir informes detallados sin necesidad de estar sobre el terreno.

El programa también es fácil de usar. En el pasado, para generar imágenes en 3D con un boroscopio de vídeo se necesitaba una punta adaptadora estereoscópica. En la actualidad, 3DAssist es el único software capaz de crear visualizaciones en 3D a partir de un archivo de vídeo utilizando un adaptador óptico monocular. La punta mono estándar también captura imágenes con un amplio campo de visión. Esto proporciona una imagen más completa como punto de partida antes de convertir el metraje en imágenes 3D.

La creación de estas imágenes no requiere ningún equipo especial. El proceso es simple:

• Grabe su inspección
• Cargue las imágenes de su vídeo boroscopio IPLEX en su PC
• Seleccione las áreas de interés
• Deje que el software 3DAssist las procese en imágenes 3D fáciles de ver

Las nuevas herramientas de análisis generan imágenes 3D elevadas para informes más sólidos

Recientemente hemos actualizado nuestro software 3DAssist con nuevas funciones que ofrecen imágenes aún más atractivas y valiosos datos de inspección. Diseñadas para mejorar la inspección visual remota, estas potentes herramientas de análisis le permiten evaluar las zonas objetivo con mayor precisión.

Las mejoras incluyen superficies curvas de referencia, superposiciones de gradientes de color, visualizaciones de perfiles transversales y cálculos avanzados de imágenes basados en los puntos más profundos y más altos.

A continuación, se proporciona una descripción general de estos parámetros:

1. Medición escalar 3D: ahora con el modo de punto a curva

El software 3DAssist presenta modos de medición escalar 3D potentes e intuitivos, entre los que se incluyen:

• Distancia: Mide la distancia entre dos puntos especificados.
• Profundidad: Mide la distancia de un punto seleccionado a un plano de referencia definido por tres puntos de referencia.
• Punto a curva: Un nuevo modo que mide la distancia de un punto seleccionado a una superficie curva de referencia definida por tres puntos de referencia.

Diseñado para la evaluación precisa de protuberancias y adelgazamiento de paredes, el nuevo modo Punto a Curva permite mediciones precisas de profundidad y altura utilizando como referencia el contorno de la superficie de una tubería. Este innovador método permite a los inspectores evaluar los defectos y las zonas objetivo con más precisión que las técnicas de imagen convencionales.

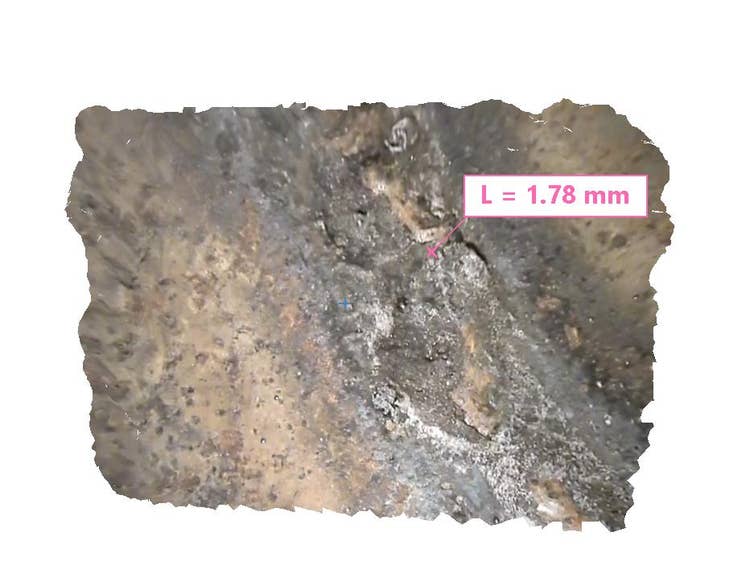

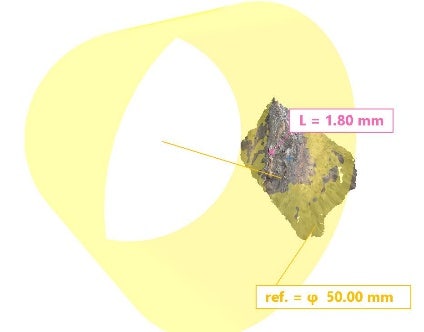

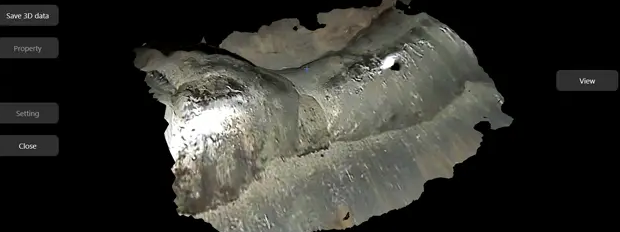

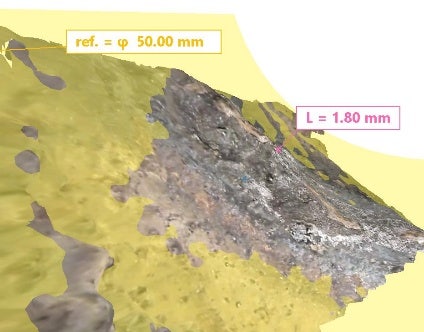

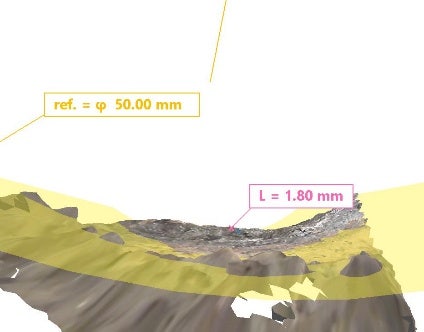

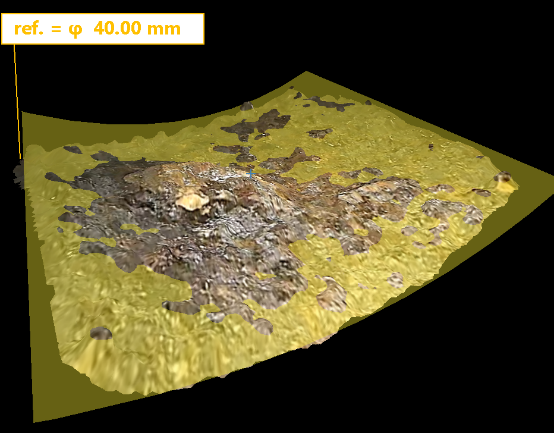

_{Descripción de imágenes de izquierda a derecha y de arriba a abajo: 1) Modelo 1D de daños en tuberías. 2) Generación de una superficie curva de referencia utilizando el modo de medición Punto a Curva. 3) Superficie curva de referencia en un modelo 3D de sección transversal.}

2. Análisis del gradiente de color en función de la altura y la profundidad

La nueva función de análisis Gradiente de color del software 3DAssist superpone gradientes de color en las superficies de los objetos en función de sus alturas y profundidades con respecto a una superficie de referencia. Además, esta función puede ajustar los rangos de gradiente de color de forma independiente en función de la dirección de las alturas y profundidades de la superficie.

_{Izquierda: Modelo 3D de daños en tuberías. Derecha: El mismo modelo con análisis de Gradiente de Color.}

Cuando se utiliza con el modo de medición Punto a curva, el análisis Gradiente de color le ayuda a identificar e interpretar de un vistazo las zonas más altas y más profundas de la superficie de la tubería.

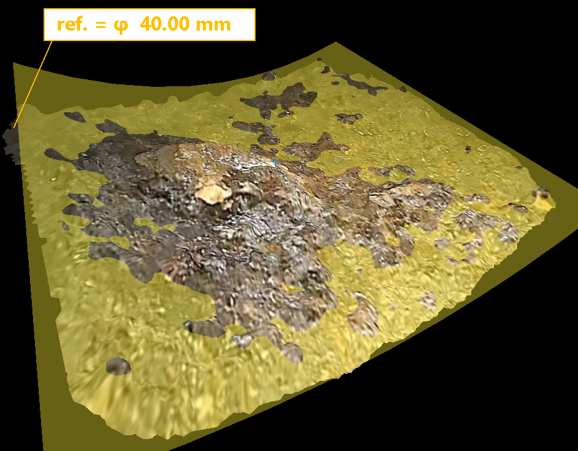

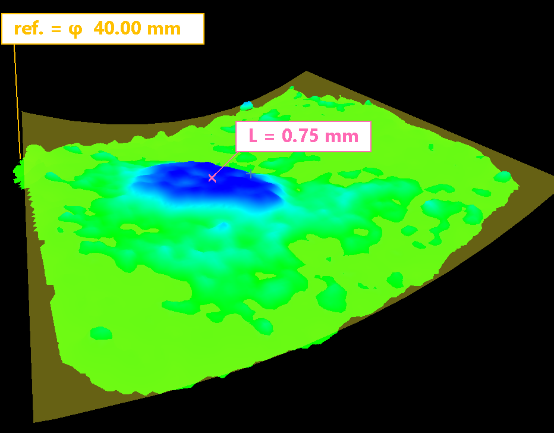

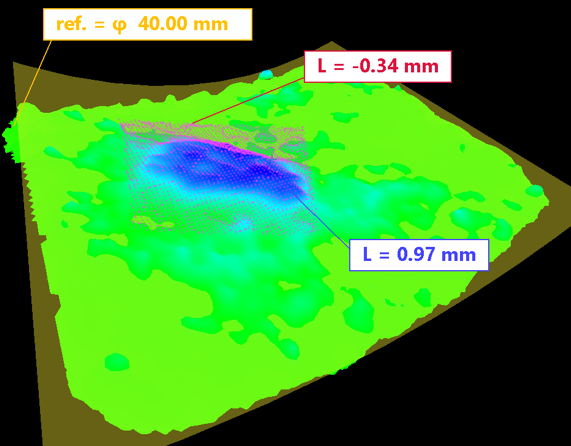

_{Izquierda: Modelo 3D de una muestra de superficie elevada. Derecha: El mismo modelo, pero en el modo de medición de punto a curva (Point to Curve) con el análisis de gradiente cromático (Color Gradient).}

3. Análisis del perfil especificado por puntos elegidos

Nuestra nueva función de análisis de perfiles le permite generar una sección transversal detallada de un modelo 3D basado en un plano definido por el usuario, destacando la rugosidad de la superficie en un área específica. Con sólo dos puntos de medición, puede crear fácilmente una sección transversal. Una vez fijada una superficie de referencia, se calculan y muestran simultáneamente la altura y la profundidad máximas. El análisis de perfiles también permite alternar cómodamente entre varios perfiles de superficie visibles.

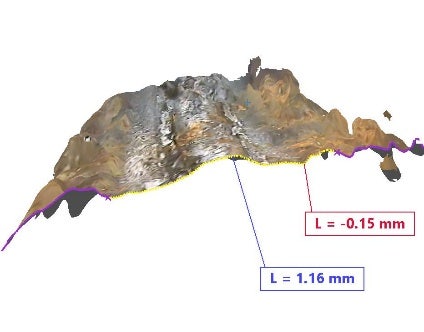

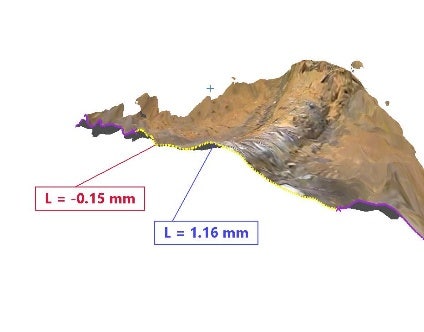

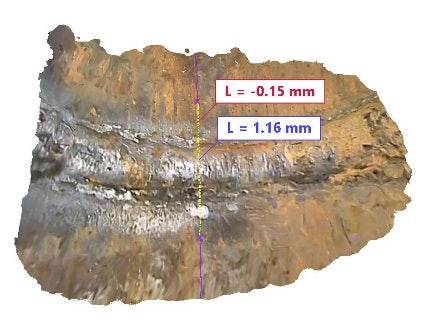

_{Descripción de imágenes de izquierda a derecha y de arriba a abajo: 1) Modelo 1D de daños en tuberías. 2) Perfil de sección transversal de un área específica generado mediante el análisis de perfiles. 3) Vista alternativa del mismo perfil.}

4. Cálculo del punto más profundo/más alto

El análisis más profundo/más alto es una nueva función de 3DAssist que calcula y muestra los puntos más profundos y más altos de un área especificada utilizando dos puntos de referencia de superficie. Esta información aporta claridad y profundidad a los informes de inspección al proporcionar datos precisos sobre las irregularidades de la superficie, como protuberancias o zonas adelgazadas.

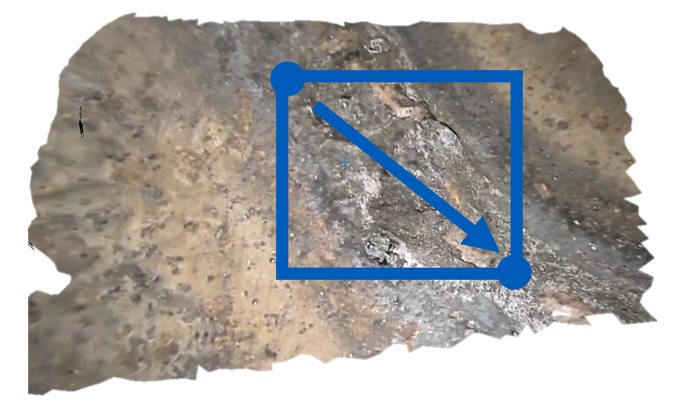

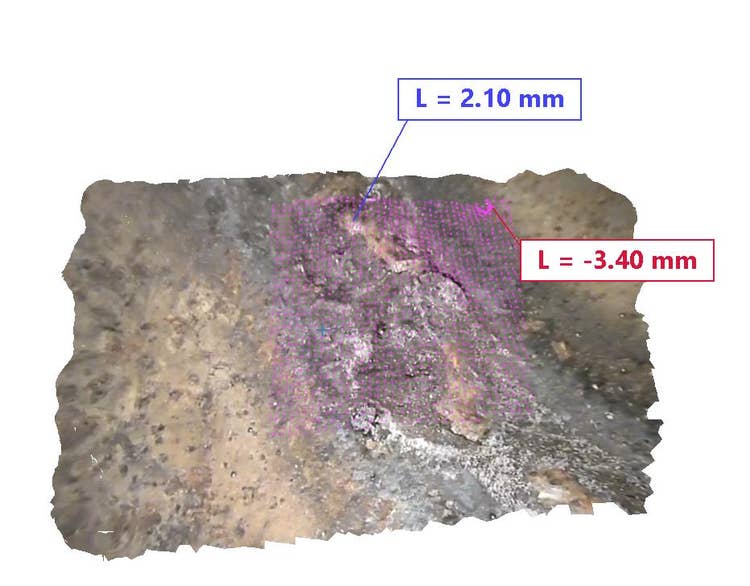

_{Izquierda: Modelo 3D de daños en tuberías con dos puntos de referencia seleccionados. Derecha: Superposición dimensional creada mediante el análisis Profundidad/Mayor, que muestra el intervalo porcentual entre los puntos más profundo y más alto.}

Cuando se combina con el análisis Punto a Curva y el análisis Gradiente de Color, el análisis Más Profundo/Más Alto mejora los informes de inspección con un detalle excepcional, añadiendo un nuevo nivel de confianza a las interpretaciones de las imágenes.

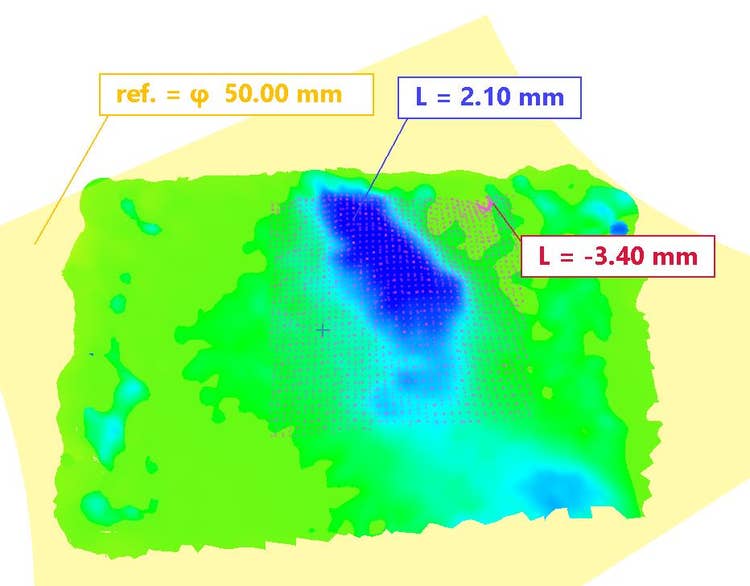

_{Izquierda: Modelo 3D de una muestra de superficie elevada. Derecha: El mismo modelo con el análisis Profundidad/Mayor, el análisis Punto a Curva y el análisis Gradiente de Color aplicados.}

Formas más sencillas de compartir y colaborar durante las inspecciones

El software 3DAssist simplifica la inspección de tuberías y otros activos al permitir una toma de decisiones más informada, independientemente de la ubicación física. Transforma los informes de inspección estándar en análisis dinámicos y exhaustivos con una serie de funciones de medición comparativa en 3D.

Las imágenes 3D pueden guardarse fácilmente en un portapapeles y pegarse en informes, mientras que los modelos y las mediciones pueden almacenarse y recuperarse en cualquier momento. Además, los modelos pueden colocarse junto a las imágenes para aportar contexto. El software 3DAssist también agiliza la colaboración, ya que permite compartir imágenes e informes a través de herramientas basadas en PC como Microsoft Teams.

Diseñado para ayudar a todas las partes interesadas a evaluar rápidamente la gravedad de los defectos y decidir los pasos siguientes con confianza, el software 3DAssist permite crear imágenes 3D totalmente giratorias en unos pocos clics. Estas imágenes pueden analizarse y compartirse directamente desde la oficina, lo que reduce la necesidad de visitas sobre el terreno. Con un conjunto de potentes funciones de análisis, sus modelos 3D le proporcionarán más información que nunca.

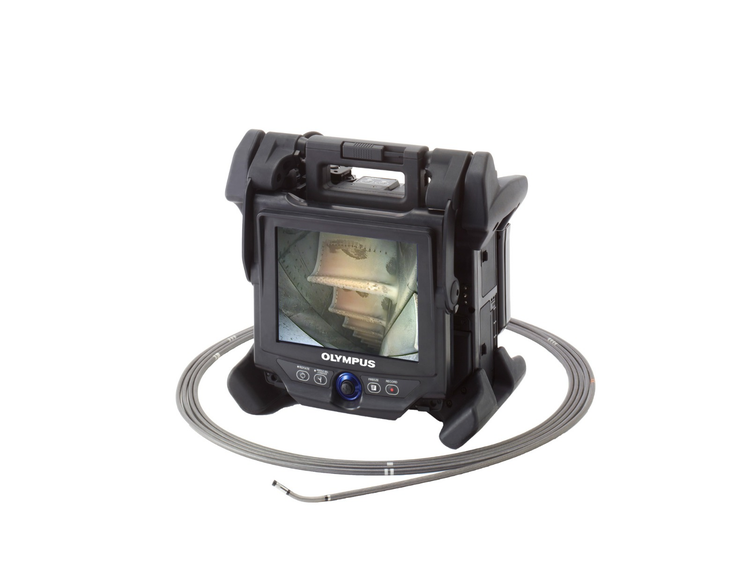

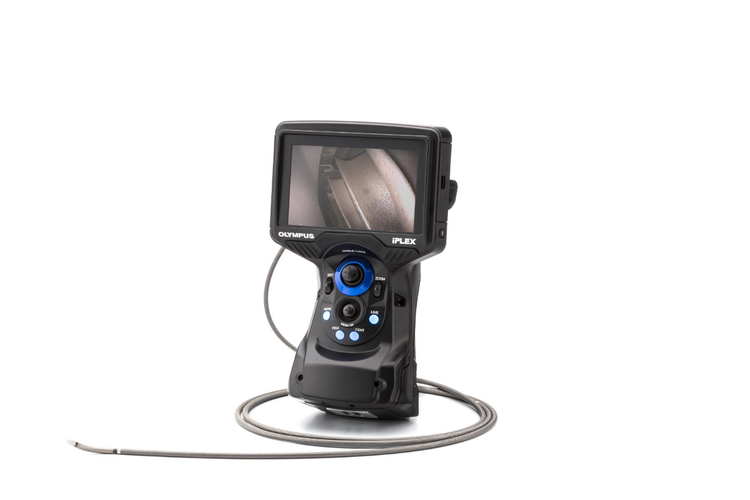

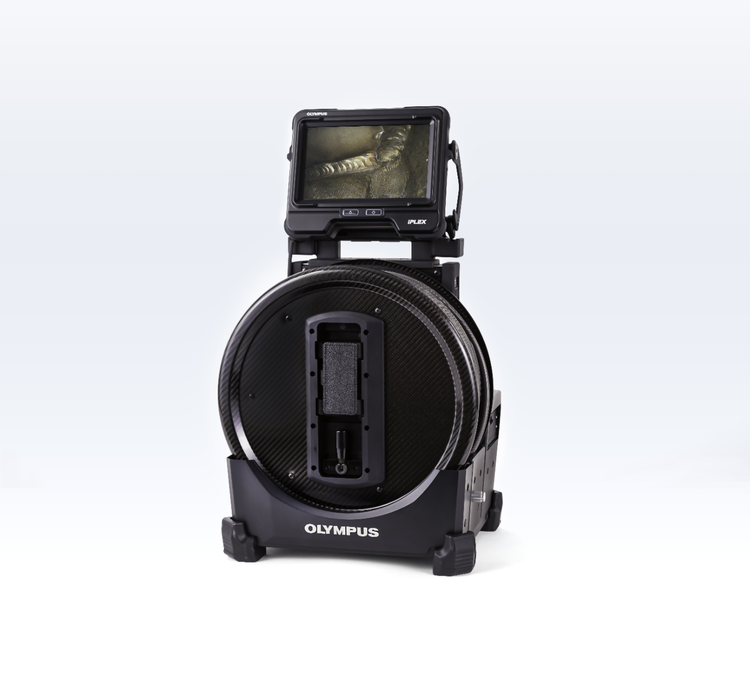

El software 3DAssist es compatible con los video-boroscopios nuevos y existentes IPLEX NX, IPLEX GX/GT, IPLEX G Lite e IPLEX GAir. Para obtener más información sobre cómo el software 3DAssist mejora los informes de inspección con análisis exhaustivos, póngase en contacto con nosotros hoy mismo para programar una demostración.
