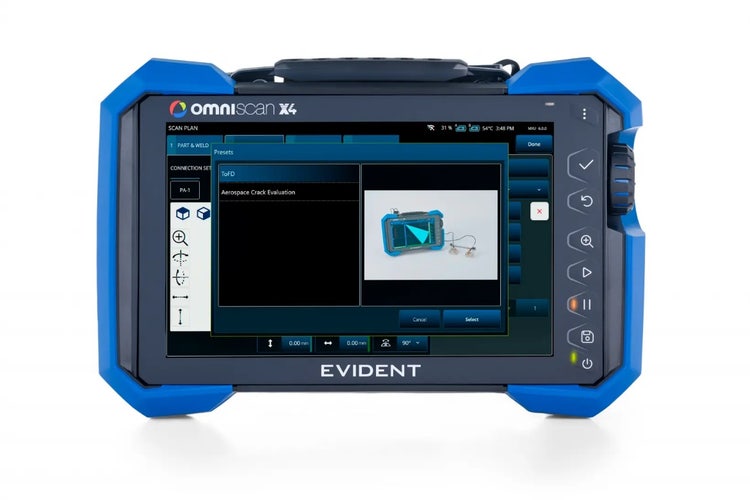

Il nuovo rilevatore di difetti phased array OmniScan™ X4 amplia le funzionalità dei controlli non distruttivi (NDT), combinando un rilevamento di difetti veloce e preciso, oltre a una tecnologia di imaging avanzata e delle prestazioni di resistenza con la capacità di evolvere e diversificarsi continuamente.

Un altro tratto caratteristico della linea OmniScan è la semplicità d'uso. Attraverso decenni di sviluppi e miglioramenti, abbiamo perfezionato il software dello strumento per un flusso di lavoro passo a passo semplice ma completo, offrendo una serie di strumenti in grado di ottimizzare l'efficienza e le funzionalità degli utenti, dalla configurazione all'analisi.

Un eccellente esempio è rappresentato dal builder del piano di scansione integrato dell'OmniScan X4. È stato progettato attentamente con strumenti che semplificano la configurazione dell'utente come una chiara modellazione 3D che permette di definire e scansionare le componenti da ispezionare in ogni direzione, supportando una precisa orientazione e un facile posizionamento dell'area scansionata nella struttura oggetto di ispezione.

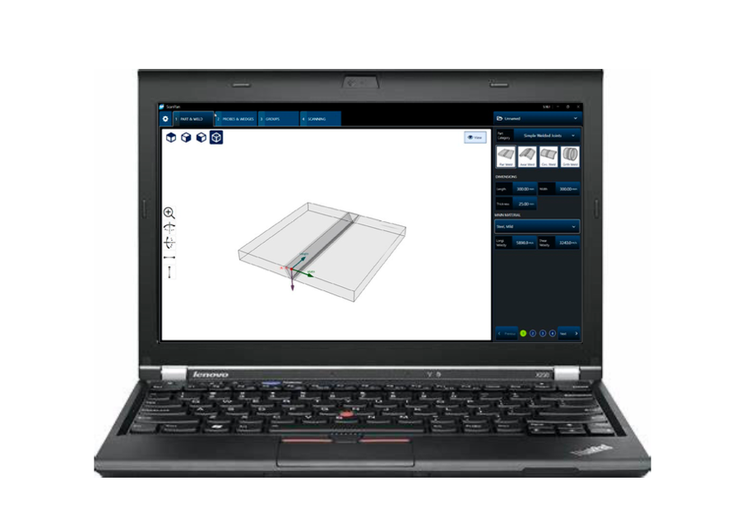

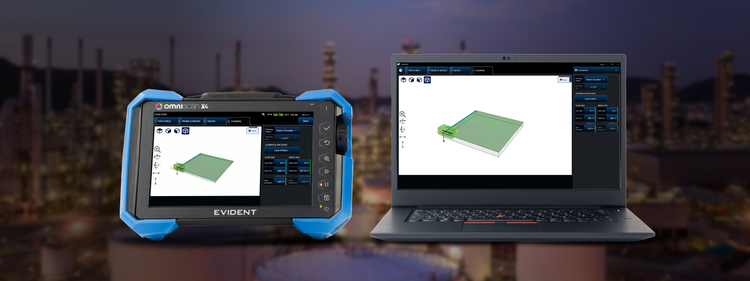

Lo sapevi che adesso è possibile avere tutti gli strumenti del piano di scansione integrato nel proprio computer o laptop?

Ottimizza il flusso di lavoro, incrementa la produttività

Progettato per essere usato in combinazione con lo strumento OmniScan™ X4, il Software ScanPlan migliora l'efficienza e l'affidabilità del proprio processo di ispezione. Permettendo di creare una configurazione lontano dal luogo di ispezione, questo software del computer massimizza la disponibilità dello strumento OmniScan X4 nel luogo di ispezione, consentendo di lavorare comodamente quando e dove risulta più pratico.

Integrando il software ScanPlan nel proprio processo, non solo si migliora la gestione delle risorse e si aumenta la standardizzazione, ma si consente di definire un budget più prevedibile.

Aggiornamenti gratuiti senza addebiti periodici

Licenza software permanente dello ScanPlan significa che non esistono costi nascosti o addebiti periodici. L'installazione del software ScanPlan risulta veloce e facile, e può essere eseguita direttamente attraverso la pagina dei Download dei Software del nostro sito web. Non è necessario nessun supporto USB. Una volta installato il software ScanPlan può essere aggiornato con ogni nuova versione senza costi aggiuntivi.

Stessa interfaccia di facile uso del Piano di Scansione dell'OmniScan X4

Per gli utenti OmniScan X4 non è necessaria nessuna formazione. Con il Software ScanPlan, è possibile creare la configurazione di ispezione NDT sul proprio computer come se si fosse sul piano di scansione integrato. Tutti gli strumenti sono disponibili sul proprio computer.

Prima di operare sul campo, è possibile usarlo per validare i parametri di configurazione ottimali utilizzano gli strumenti di modellazione 3D integrata e di modellazione della Mappatura dell'influenza acustica (AIM). Quando è tempo di preparare un report, l'avere già acquisito e salvato gli screenshot nel computer semplifica la loro integrazione nella documentazione, eliminando la necessità di trasferire i file dal proprio strumento OmniScan X4.

È possibile creare una configurazione da zero o modificare dei file di configurazione già esistenti. Se si crea una nuova configurazione, si può facilmente modificare la componente da ispezionare e selezionare la sonda-zoccolo, oltre a poter predefinire e selezionare il gruppo e modificare il pattern di scansione allo stesso modo con cui si farebbe utilizzando uno strumento di acquisizione OmniScan X4.

Semplice e intuitivo Builder di configurazione

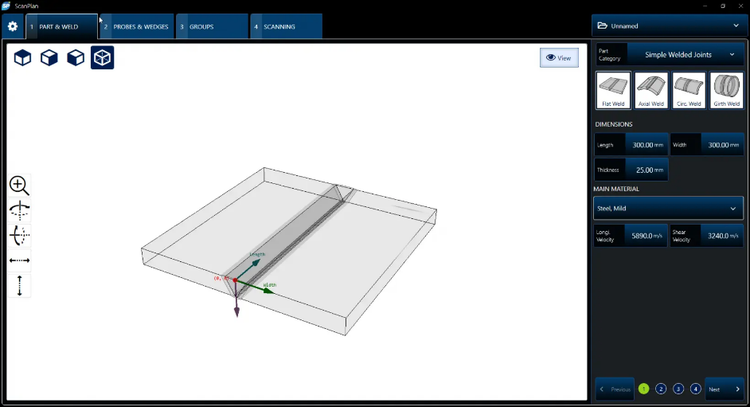

Il software ScanPlan si basa su una semplice configurazione del flusso di lavoro comune al software OmniScan X4. Innanzitutto è necessario selezionare i parametri della componente da ispezionare nella scheda PART & WELD (componente e saldatura)

È possibile modificare la componente da ispezionare in base a: Saldatura o Non saldatura; Forma; Dimensioni; Spessore; Materiale; e altro.

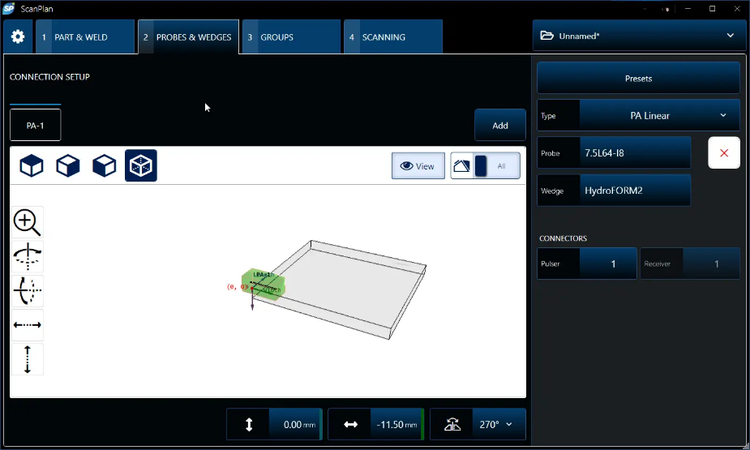

In seguito è possibile definire i parametri della sonda e dello zoccolo, oltre a selezionare un'applicazione predefinita nella scheda PROBES & WEDGES (sonde e zoccoli).

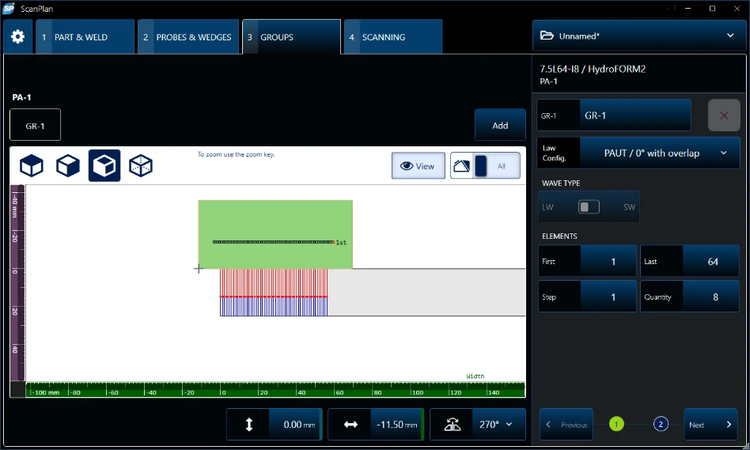

In seguito, nella scheda GROUPS (gruppi), è possibile selezionare il numero di gruppi modificare ognuno di essi: Lineare; Settoriale; Composto; PAUT / 0° con sovrapposizione; TFM / PCI; PWI. Inoltre è possibile rinominare ogni gruppo.

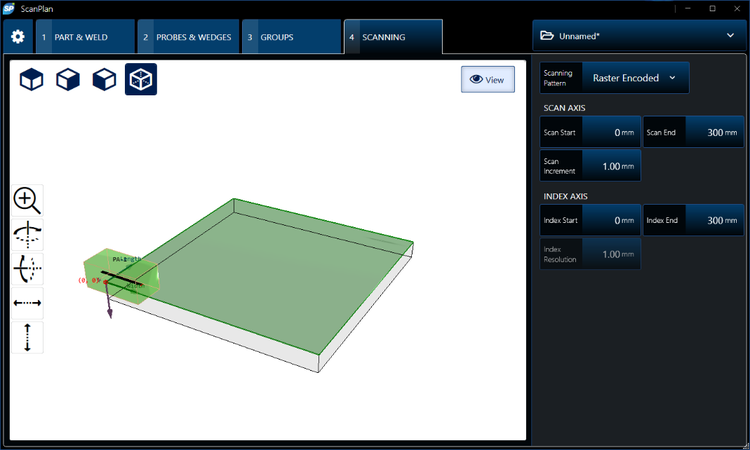

Infine, nella scheda SCANNING (scansione), è possibile configurare e modificare il pattern di scansione.

Una volta completata la configurazione è possibile salvare il file, in un supporto USB o in OneDrive, esportandolo in seguito nel proprio rilevatore di difetti OmniScan X4, in un'altra unità di acquisizione dei dati o nel software.

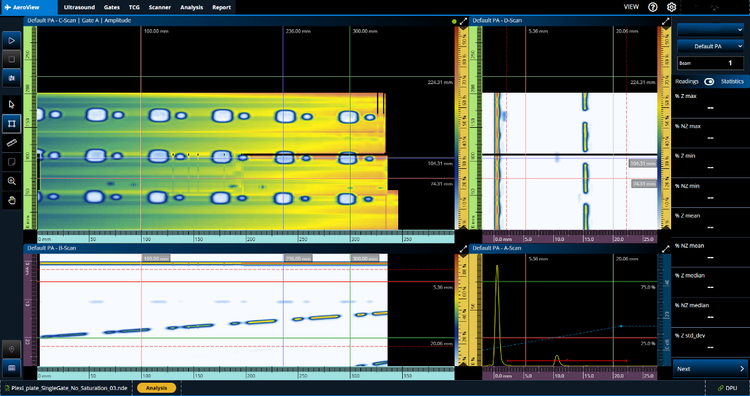

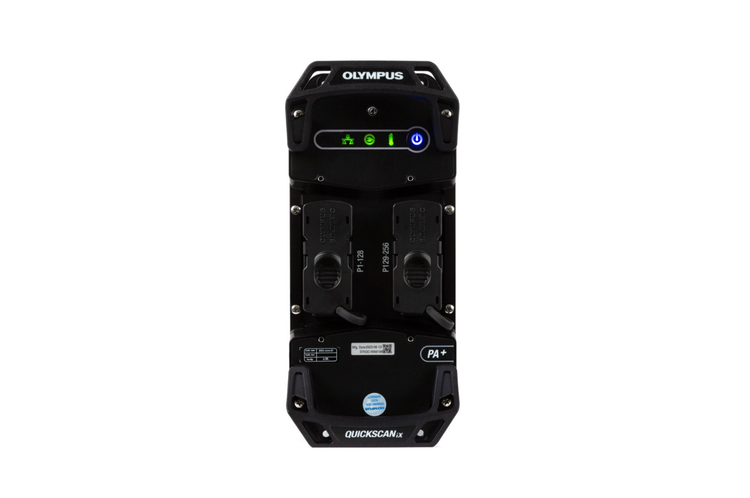

Il software ScanPlan supporta il formato del file .uset, il quale è compatibile con il rilevatore di difetti OmniScan X4 QuickScan iX PA+ AeroView Inspection (usato per gestire uno strumento OmniScan X4).

Per essere sicuri di stare al passo con la tecnologia di ispezione, il software ScanPlan può acquisire nuovi miglioramenti e funzionalità attraverso i nostri aggiornamenti gratuiti trimestrali. I possessori di licenza ScanPlan possono inoltre effettuare il download gratuito dell'ultima versione cliccando qui.

Se si desiderano maggior informazioni contattare il proprio rappresentante locale Evident o contattarci.
