L'efficacia della flessibilità

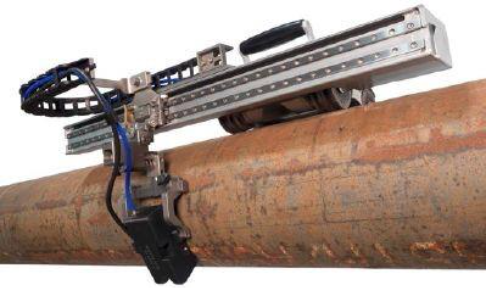

I raccordi a gomito delle tubazioni sono soggetti a danni come la corrosione accelerata da flusso (FAC). Tuttavia la loro ispezione è difficoltosa in quanto le forma cambiano da convesse e concave, inoltre sono numerosi i diametri delle tubazioni. La soluzione FlexoFORM™ integra in uno scanner la tecnologia della sonda phased array flessibile per superare queste difficoltà. Questa soluzione può essere usata per acquisire dati facili da interpretare su raccordi a gomito con diametro esterno da 11,43 cm (4,5 in.) fino a superfici piane e offre numerosi vantaggi, come:
- Copertura totale del raccordo a gomito
- Intuitive immagini C-scan bidimensionali.
- Dati a alta risoluzione (1 mm × 1 mm)
- Veloce misura dello spessore della parete del raccordo a gomito
- Accoppiamento costante mantenuto dal sistema a colonna d'acqua

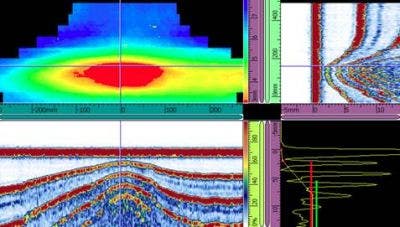

Dati a alta risoluzione

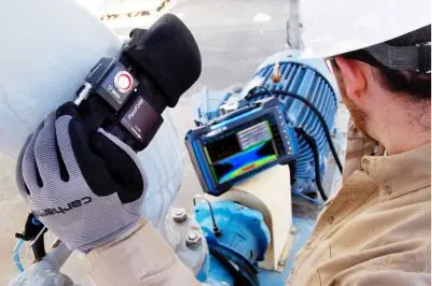

Lo scanner è usato con uno strumento OmniScan™ X3 o SX per rilevare e misurare diversi tipi di danni o anomalie come lo spessore residuo, le vaiolature da corrosione, le laminazioni interne e le inclusioni interne. I dati a alta densità combinati con le viste multiple disponibili nel rilevatore di difetti o nel software OmniPC™ forniscono delle immagini chiare delle condizioni del raccordo a gomito oltre a velocizzare e facilitare l'interpretazione dei dati.
La direzione di scansione è acquisita dall'encoder e esiste un pulsante di indicizzazione posizionato direttamente sullo scanner per eseguire gli incrementi dell'indice sul secondo asse.
Le ruotine magnetiche mantengono lo scanner saldamente a contatto con la tubazione mentre una guarnizione in poliuretano rimane costantemente in contatto con la superficie per mantenere riempita la colonna d'acqua.
Lo scanner usa uno zoccolo d'acqua che minimizza il consumo d'acqua e facilita la gestione delle bolle d'aria, consentendo allo stesso tempo allo scanner di adattarsi alle forme convesse e concave dei raccordi a gomito, di accoppiarsi alle superfici moderatamente irregolari e di sincronizzare i dati all'eco di interfaccia.
Ogni zoccolo è sagomato per adattarsi a uno specifico diametro di tubazione. È sufficiente semplicemente installare il gruppo sonda-zoccolo sullo scanner e il sistema è pronto da usare.
Opzioni di scansione
Opzioni di scansione

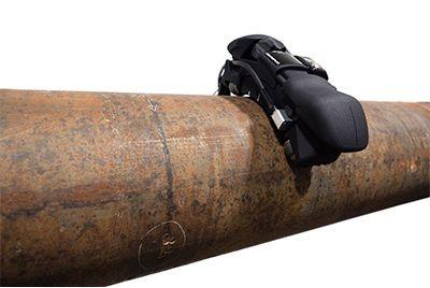

Scansione longitudinale
Questa configurazione di scansione è utile per tubazioni di ridotte dimensioni o nel caso in cui l'area di interesse sia concentrata in una zona precisa attorno alla tubazione. Inoltre la capacità di scansione longitudinale del FlexoFORM inoltre lo rende uno strumento potente per ispezionare i tubi dell'acqua nelle caldaie per la generazione energetica.

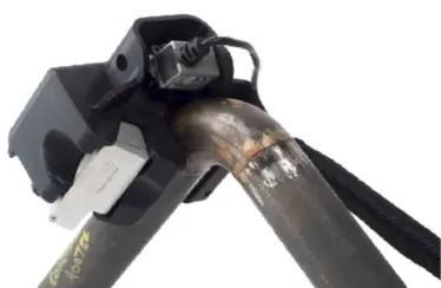

Scansione manuale di raccordi a gomito di diametro ridotto
È disponibile una serie di zoccoli di diametro ridotto per ispezionare tubazioni di diametro inferiore a 11,43 cm (4,5 in.). Gli utenti possono scansionare manualmente gli estradossi (curva esterna) dei raccordi a gomito delle tubazioni con diametri esterni compresi tra 3,30 cm (1,3 in.) e 10,16 (4 in.). Per i C-scan acquisiti con encoder, lo zoccolo della serie SFA1-SMALL può essere combinato con un encoder Mini-Wheel™.
Scansione automatizzata
In alcune applicazioni, la scansione in direzione longitudinale è preferita rispetto alla scansione circonferenziale. La serie di zoccoli SFA1-AUTO è adatta per tubazioni di diametro esterno pari o maggiore di 21,97 cm (8,625 in.), incluse le superfici piane.
