Rilevatore di difetti OmniScan SX
Lo strumento OmniScan SX, leggero e a gruppo singolo, integra uno schermo tattile a alta leggibilità da 8,4" e permette la realizzazione di soluzioni in modo economicamente vantaggioso. L'OmniScan SX è disponibile in due modelli: SX PA e SX UT. L'SX PA è un'unità 16:64PR, la quale, come quella SX UT (solamente UT), integra un canale a UT convenzionali per le ispezioni impulso-eco, trasmissione-ricezione o TOFD.
OmniScan SX Soluzioni NDT
Panoramica

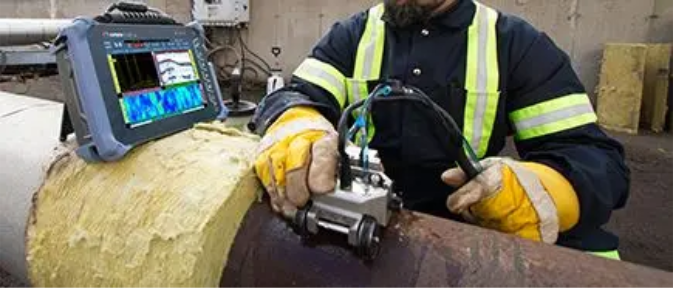

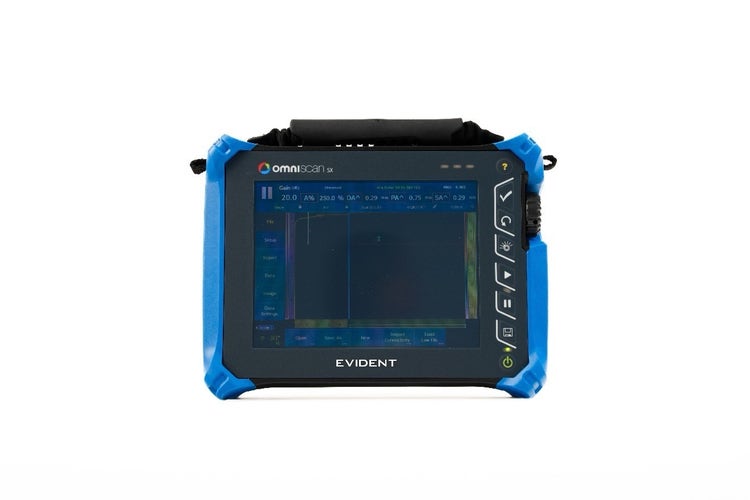

Evident è fiero di presentare l'OmniScan® SX, un rilevatore di difetti che beneficia di oltre 20 anni di esperienza phased array e che condivide il DNA OmniScan. Per aumentarne la facilità d'uso, l'OmniScan SX integra una nuova e intuitiva interfaccia utente visualizzata su un display touch screen da 8,4" (21,3 cm). Come strumento non modulare e a gruppo singolo, l'OmniScan SX è di semplice operatività e conveniente per le applicazioni meno complesse.
L'OmniScan SX è disponibile in due modelli: SX PA e SX UT. L'SX PA è un'unità phased array 16:64PR, la quale, come l'SX UT esclusivamente a ultrasuoni convenzionali, è dotato di un canale UT convenzionale per l'ispezione impulso-eco, trasmissione-ricezione e TOFD. Confrontato all'OmniScan MX2, l'SX è il 33% più leggero e il 50% più piccolo, assicurando una portatilità senza precedenti per un OmniScan.

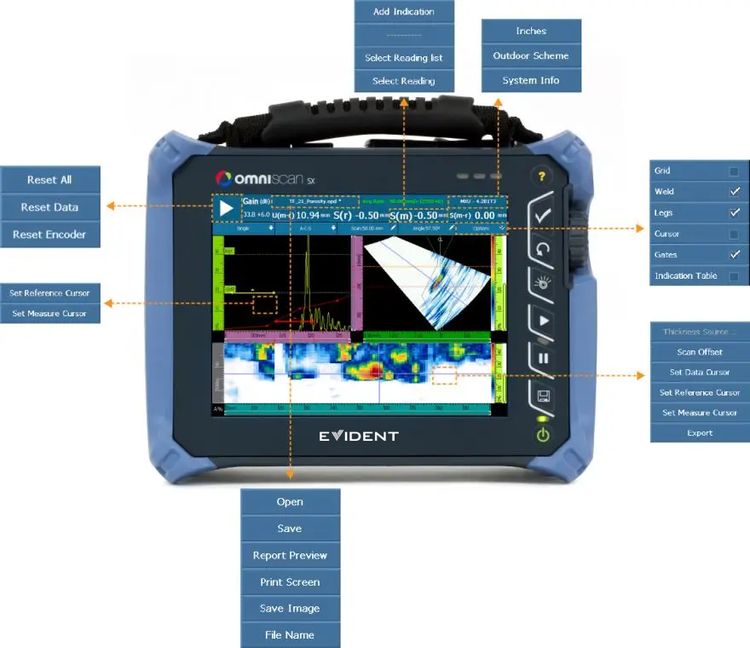

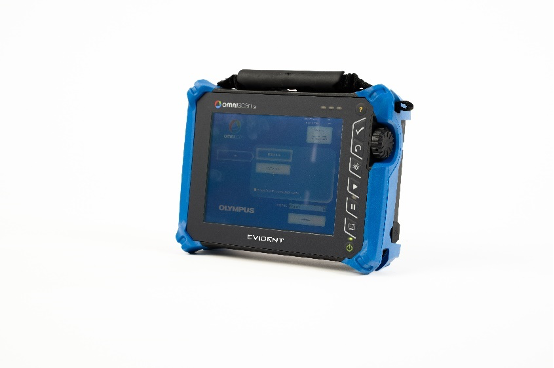

Il display touch screen OmniScan SX offre una modalità a schermo intero che massimizza la visibilità, convertendo fondamentalmente numerose funzioni di menu in operazioni touch screen di facile esecuzione. L'interfaccia intuitiva assicura la facile esecuzione delle seguenti funzionalità: selezione dei menu, zoom, regolazioni dei gate, spostamento dei cursori e inserimento di testo-valori. L'OmniScan SX è uno strumento di ispezione molto efficiente grazie a queste e altre funzionalità di base integrate, come: le semplici procedure guidate per la configurazione e la taratura; una veloce frequenza di aggiornamento per le schermate S-scan e A-scan; la frequenza di ripetizione dell'impulso (PRF).
Funzioni del software
Le nuove funzioni software OmniScan annoverano miglioramenti per una maggiore efficienza per le ispezioni di saldature e della corrosione.
Nell'ottica di apportare sempre nuovi miglioramenti, l'interfaccia del software è stata semplificata e il tempo di risposta ottimizzato per soddisfare il più possibile le esigenze dei clienti.
Le nuove funzioni includono:
- Esportazione dei C-scan
- Nuova vista frontale con combinazioni dei gruppi
- Interfoliazione
- Analisi del guadagno di attenuazione
- Scorrimento dei layout per una semplice interpretazione
- Miglioramento dell'accessibilità con menu maggiormente interattivi
- Ottimizzazione dei menu principali e delle procedure guidate
- Scansione combinata integrata
- Ray tracing per forme curve in saldature longitudinali
Per le applicazioni che richiedono una configurazione con diverse sonde, i layout multigruppi sono stati migliorati in modo che la configurazione dello scanner sia richiamata nell'interfaccia software. La posizione delle differenti viste scan viene determinata dalla loro rispettiva distanza dal centro della saldatura, fornendo una presentazione del layout chiara e di facile lettura.

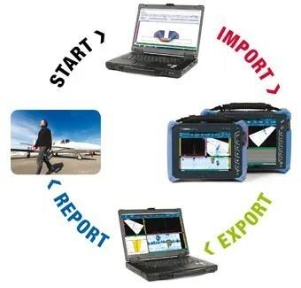

Flusso di lavoro
La serie OmniScan
Concezione
NDT SetupBuilder
Il software di concezione NDT SetupBuilder rappresenta una parte integrante della linea di prodotti Evident automatizzati e semiautomatizzati di controllo a ultrasuoni. I supervisori NDT possono usare il software NDT SetupBuilder per simulare la strategia ispettiva, in modo da determinare l'ottimale numero di fasci e angoli. Questa configurazione può essere importata nell'OmniScan, in modo tale da ridurre i tempi di configurazione e gli errori di manipolazione.
Le tue esigenze per …
…le soluzioni Evident
Negli ultimi anni Evident ha dedicato un impegno considerevole nell'innovare e integrare una gamma completa di soluzioni destinate alla soddisfazione delle esigenze dei clienti.
Acquisizione
OmniScan
I rilevatori di difetti OmniScan integrano delle efficienti funzionalità di ispezione per le applicazioni manuali e automatizzate. Possono essere usate in combinazione con un'ampia gamma di sonde, scanner e accessori, rendendo Evident il fornitore preferenziale nel settore petrolchimico, aerospaziale e in altri settori industriali.
Analisi e creazione di report
OmniPC
Il software OmniPC rappresenta l'opzione più efficiente e conveniente per l'analisi dei dati OmniScan su PC, integrando gli stessi strumenti di analisi e di creazione di report presenti nel software OmniScan.
TomoView
TomoView 2.10 integra degli strumenti avanzati di elaborazione dati, analisi e creazione di report in grado di ottenere il massimo dai dati di ispezione.
Le funzionalità all'avanguardia del TomoView includono:
- Unione volumetrica per la visualizzazione dei dati multigruppo.
- Unione C-scan per una rappresentazione dei dati combinata.
- Strumenti di analisi e ottimizzazione del rapporto segnale-rumore (SNR - signal-to-noise)
- Strumenti avanzati di generazione dei dati offline.
Concezione mediante l'NDT SetupBuilder

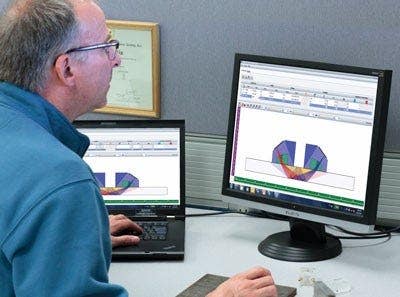

L'NDT SetupBuilder è un nuovo software per PC in grado di creare configurazioni d'ispezioni e visualizzare una simulazione dei fasci.
Questo software è dotato di diverse funzioni che permette l'elaborazione in maniera semplice e veloce di una strategia d'ispezione completa. Questa configurazione può essere in seguito importata nell'OmniScan SX. È possibile:
- Selezionare lo zoccolo e la sonda nel database di componenti Evident.
- Simulare istantaneamente la traiettoria dei fasci nel pezzo da ispezionare.
- Visualizzare e configurare il pezzo da ispezionare, la sonda, la saldatura e i fasci in diverse viste (superiore, laterale, frontale o 3D)
- Rappresentare i materiali e pezzi comunemente ispezionati come dei pannelli o delle tubazioni a saldatura circonferenziale o assiale.
- Copiare e ruotare i gruppi esistenti per la configurazione veloce di diverse sonde.
Configurazione con l'OmniScan SX
Il modo più efficiente per creare una configurazione è quella di eseguire la simulazione nell'NDT SetupBuilder e di effettuare direttamente l'importazione nell'OmniScan mediante una scheda SD o un supporto USB. In seguito, prima di cominciare l'acquisizione, sono necessarie solamente alcune operazioni di base nello strumento, come la definizione del gate e della scala. Risulta inoltre molto semplice creare una configurazione direttamente nell'OmniScan, grazie alle seguenti funzionalità:
- Riconoscimento automatico della sonda.
- Procedure guidate intuitive che guidano l'utente passo a passo per creare la configurazione mediante un menu di aiuto interattivo.
- Funzioni Weld Overlay e RayTracing.
- Opzione di copia del gruppo per una realizzazione veloce della configurazione multigruppo.
Acquisizione con l'OmniScan SX
Taratura
Per realizzare un'ispezione conforme alle norme la procedura guidata della Taratura assicura che ciascuna legge focale di ogni gruppo sia l'equivalente diretto di un rilevatore di difetti convenzionale a singolo canale. L'utente è guidato passo a passo attraverso le tarature necessarie, come: Velocità, Ritardo dello zoccolo, Sensibilità, TCG, DAC, AWS e encoder. Adesso la taratura PCS TOFD e la linearizzazione dell'onda laterale possono essere eseguite automaticamente.

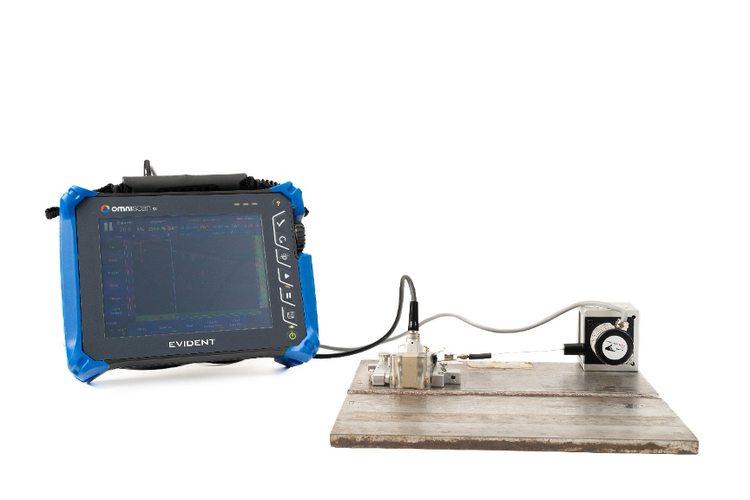

Acquisizione

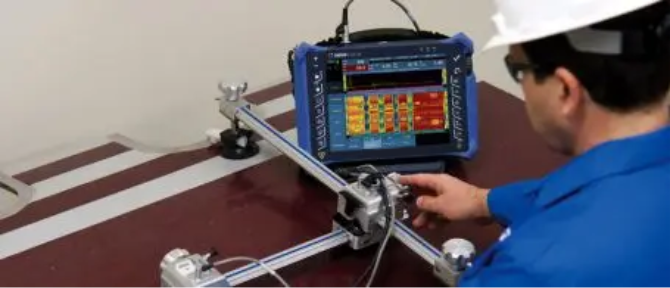

L'OmniScan SX permette una facile configurazione dei parametri di ispezione per scansioni acquisite con encoder su un asse o matriciali. L'acquisizione è visualizzata in tempo reale attraverso diverse viste e permette di salvare i dati su una scheda SD o un supporto USB 2.0 in modalità hotswap.
- Layout efficienti per la configurazione di un massimo di 8 gruppi.
- Modalità a schermo intero per una migliore visualizzazione di difetti.
- Sincronizzazione e misure elaborabili mediante diverse combinazioni di gate.

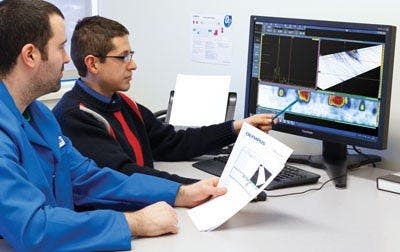

Analisi dei dati con l'OmniPC

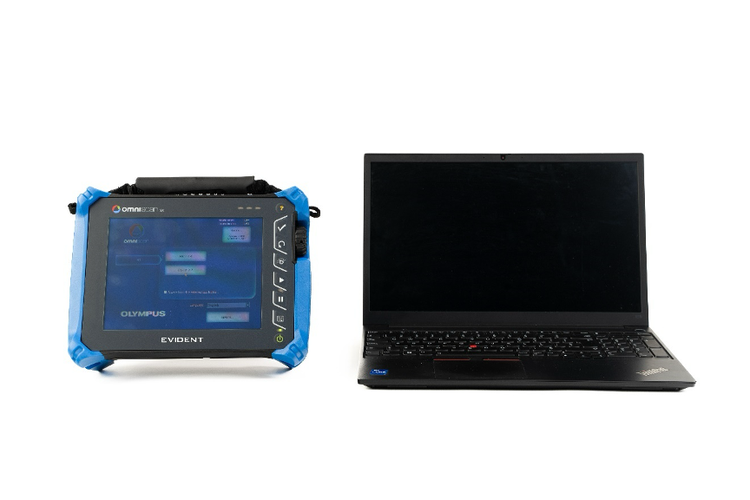

L'OmniPC è un nuovo software che integra la stessa interfaccia utente oltre alle stesse funzionalità di analisi e di creazione di report dell'OmniScan, con la flessibilità supplementare di funzionare su un personal computer.
Mediante il software OmniPC è ora possibile usare specificatamente l'OmniScan per la scansione eseguendo simultaneamente l'analisi sul proprio PC. Questo software può essere usato in combinazione con schermi grandi e tasti di scelta rapida per migliorare la leggibilità e velocizzare l'operatività.
Analisi dei dati con l'OmniScan SX
- Cursori di misura, di riferimento e dei dati per il dimensionamento dei difetti.
- Ampio database di misure e elenchi predefiniti per la trigonometria, statistiche degli indicatori sugli assi, informazioni sulla posizione volumetrica, criteri d'accettazione basati sulle norme, statistiche della mappatura della corrosione, ecc.
- Viste collegate all'analisi interattiva aggiornata automaticamente durante il riposizionamento dei gate in modalità off-line.
- Layout preconfigurati e ottimizzati per la misura veloce e semplice della lunghezza, profondità e altezza dei difetti.
Creazione di report
L'OmniScan SX e l'OmniPC possono essere usati per creare report con una tabella delle indicazioni contenente un massimo di otto misure come: ampiezza, posizione e dimensioni del difetto. Il report può inoltre essere personalizzato con letture supplementari e note specifiche per ogni indicazione. Il report può essere salvato come documento HTML Gli strumenti RayTracing permettono di visualizzare la posizione delle indicazioni sul profilo della saldatura. È inoltre possibile inserire delle immagini ad elevata risoluzione e tutti i parametri di ispezione pertinenti.
Applicazioni
Per Evident, l'OmniScan SX rappresenta un nuovo e versatile strumento da aggiungere alla propria gamma di innovative e creative soluzioni complete per la semplificazione del flusso di lavoro e il miglioramento della produttività generale.

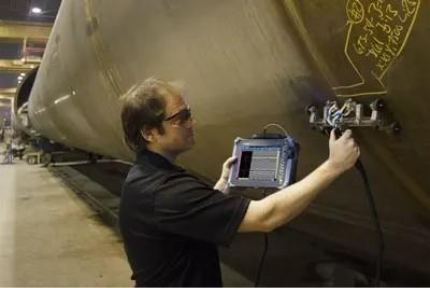

Ispezione Phased Array delle saldature

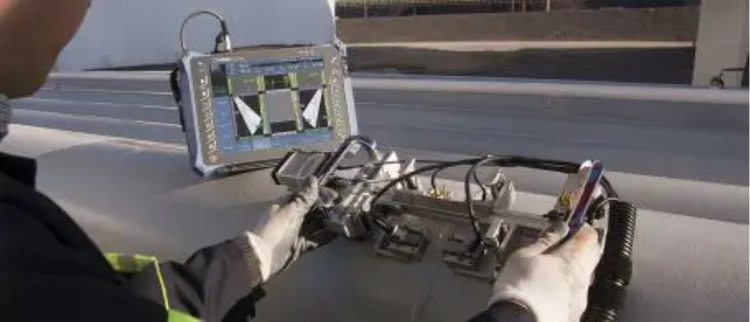

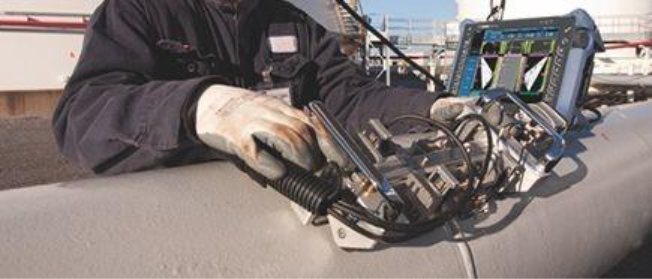

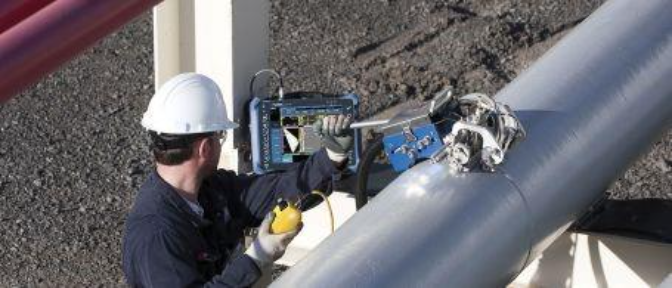

L'OmniScan PA è alla base delle soluzioni di ispezione per saldature phased array manuali e semiautomatizzate sviluppate da Evident per il settore oil & gas. Questi sistemi possono essere usati per ispezioni in conformità con l'ASME, l'API e altre norme, offrendo allo stesso tempo una capacità di rilevamento a alta velocità e facilitando l'interpretazione delle indicazioni.

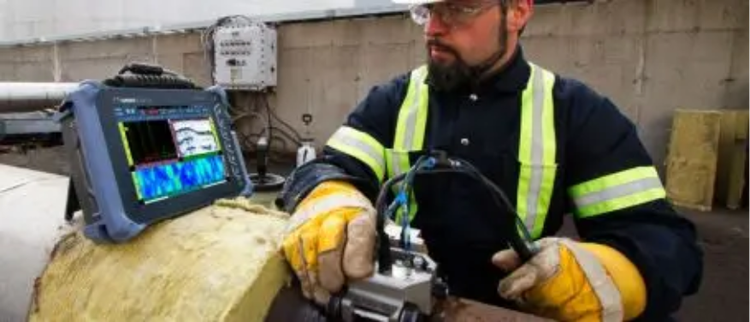

Mappatura della corrosione e ispezione di materiali compositi

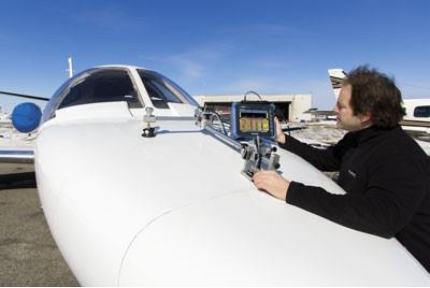

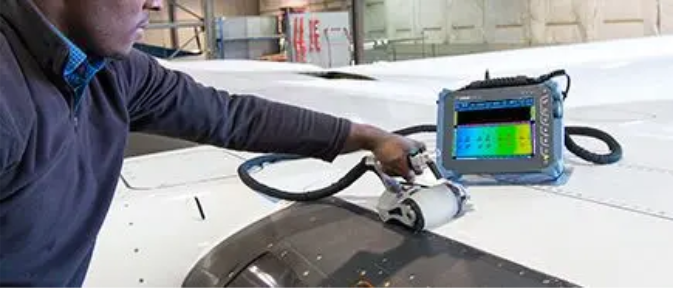

L'ispezione a zero gradi è diventata più applicabile con l'introduzione dell'OmniScan SX. Per l'ispezione della corrosione e dei materiali compositi Evident offre delle soluzioni collaudate per il rilevamento di anomalie o di riduzioni di spessori.
Ispezioni TOFD di saldature
L'ispezione TOFD rappresenta un facile e efficiente approccio per il rilevamento di base di difetti di saldature. È in grado di misurare, in modo veloce e efficace, i difetti presenti nel volume della saldatura, un'area problematica per i difetti di fabbricazione.
Ispezione di componenti

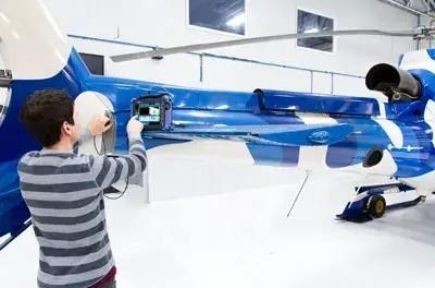

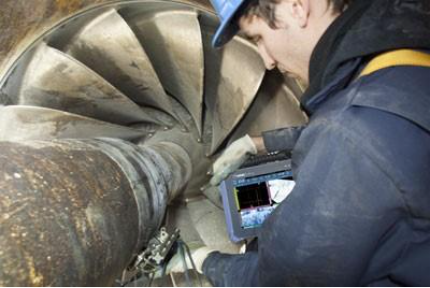

Utilizzando le tecniche a ultrasuoni, l'ispezione di componenti permette di rilevare cricche, riduzioni di spessore e altri tipi di anomalie. Attraverso la capacità di gestire fasci angolari e lineari a zero gradi, l'OmniScan SX è una soluzione molto conveniente per questo tipo di ispezione a gruppo singolo.
Solutions
https://main--eds-evident-website--evident-scientific.aem.live/it/scanners/
Scanner industriali
La capacità di posizionare le sonde con precisione in base alla superficie da ispezionare influenza considerevolmente la qualità dell'ispezione. Evident offre numerosi scanner e accessori di livello industriale per assistere gli operatori nelle operazioni. Gli scanner sono disponibili in diverse configurazioni, inclusi uno o due assi per l'acquisizione con encoder mediante movimento manuale o motorizzato.
https://main--eds-evident-website--evident-scientific.aem.live/it/weld-solutions/
Soluzioni di ispezione per saldature
La versatile soluzione per saldature Evident adotta diverse tecniche e strumenti di scansione per realizzare un'ispezione in maniera produttiva e efficiente. Le tecniche phased array, TOFD (diffrazione del tempo di volo) e degli ultrasuoni convenzionali possono essere usate, singolarmente o in combinazione, per una copertura completa della saldatura e una probabilità di rilevamento elevata.
https://main--eds-evident-website--evident-scientific.aem.live/it/corrosion-solutions/
Soluzioni di ispezione per la corrosione
Evident propone un'ampia gamma di prodotti innovativi che integrano delle tecnologie avanzate per le ispezioni manuali e automatizzate che interessano i tubi e serbatoi corrosi, le superfici ad elevata temperatura, la mappatura della corrosione di grandi recipienti in pressione e il controllo delle cricche da tensocorrosione.
https://main--eds-evident-website--evident-scientific.aem.live/it/composite-solutions/
Soluzioni di ispezioni di materiali compositi
Le nostre soluzioni di ispezioni di materiali compositi includono i potenti e veloci strumenti di ispezione portatili e integrati Le opzioni sono disponibili per l'ispezione di diversi tipi di componenti in materiali compositi e con struttura a nido d'ape. Le tecnologie di controllo di materiali compositi e di controllo a ultrasuoni comprendono scanner e sonde per soddisfare diverse necessità manutentive e produttive del settore industriale.
Scanners
https://main--eds-evident-website--evident-scientific.aem.live/it/scanners/weld/
Scanner per l'ispezione delle saldature
Evident offre un ampia gamma di scanner per l'ispezione delle saldature nell'ambito produttivo e manutentivo. Esistono delle soluzione per i tubi e componenti piane di ridotte dimensioni, con la possibilità d'installare sonde multiple per una copertura completa del volume della saldatura. Sia nel caso di uno scanner motorizzato o di uno manuale, le prestazioni saranno straordinarie in termini di versatilità, affidabilità e ripetibilità.
https://main--eds-evident-website--evident-scientific.aem.live/it/scanners/corrosion/
Scanner per l'ispezione della corrosione
La mappatura della corrosione è un'applicazione molto complessa che necessita il posizionamento preciso mediante encoder su due assi con una sola sonda. Gli scanner possono essere installati su tubazioni o superfici piane e sono di facile uso per il rilevamento rapido dei difetti, dalla delaminazione indotta durante la fabbricazione alla riduzione dello spessore della parete durante l'uso.

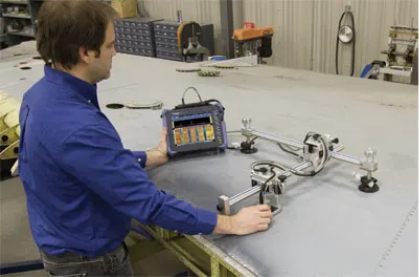

Scanner per ispezione di componenti aerospaziali e pale eoliche
L'ispezione di ampie aree con una veloce acquisizione di C-scan rappresenta un'applicazione fondamentale per il settore aerospaziale. Gli scanner con ventose sono ottimali per aderire a superfici di materiali compositi così da poter eseguire una precisa mappatura con un massimo di due assi per l'acquisizione mediante encoder.
https://main--eds-evident-website--evident-scientific.aem.live/it/scanners/accessories/

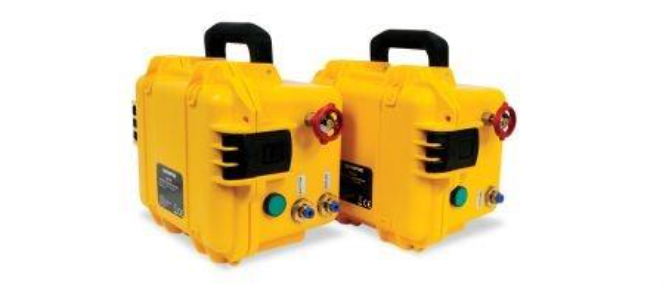

Accessori per gli scanner
Dalle unità CFU per la fornitura di accoppiante a pulsatori e preamplificatori, Evident offre accessori multipli per migliorare la qualità dei dati, facilitare le ispezioni e garantire la loro ripetibilità.
Phased Array Probes

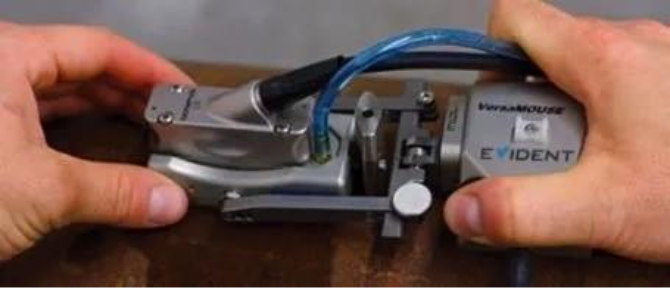

RexoFORM

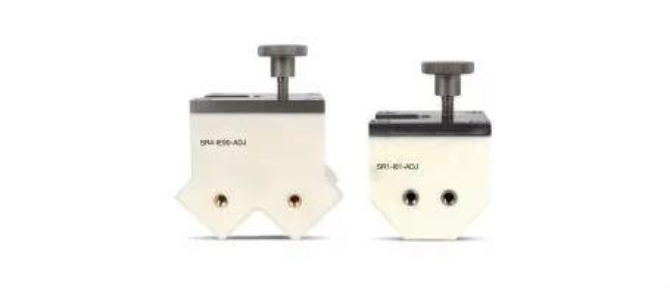

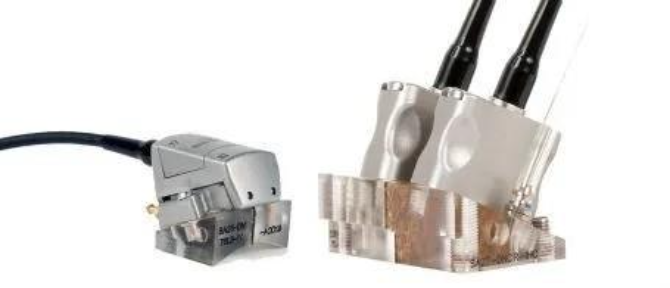

Il nostro innovativo zoccolo RexoFORM™ con una linea di ritardo Rexolite è ottimizzato per un'ispezione a fasci a 0° e a fasci angolari phased array. La sua speciale struttura si adatta alla tubazione di diversi diametri senza la necessità di utilizzo di diversi zoccoli curvi. Le sonde compatibili includono i nostri modelli standard A12 e A14, rendendo lo zoccolo RexoFORM una conveniente soluzione di ispezione PA.

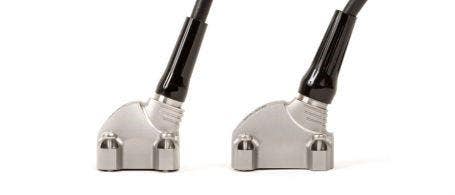

Serie di sonde per l'ispezione delle saldature
Le sonde per l'ispezione delle saldature sono dotate di un telaio e di un cavo con collegamento in posizione frontale o sul lato superiore per evitare le interferenze con il supporto della sonda dello scanner. Queste sonde sono indicate per le ispezioni manuali e automatizzate di saldature. La nuova serie si sonde e zoccoli phased array A31 e A32 è stata sviluppata per semplificare e standardizzare l'ispezione delle saldature, migliorando il rapporto segnale-rumore.
Zoccoli con Focalizzazione sull'asse passivo (PAF)
Questa serie di zoccoli focalizzati brevettati contribuiscono a compensare la divergenza dei fasci nella direzione passiva per l'ispezione della saldatura circonferenziale della tubazione. La minore ampiezza del fascio permette la misura di difetti più brevi sull'asse di scansione, contribuendo a ridurre i tassi di rifiuto e a focalizzare le immagini.

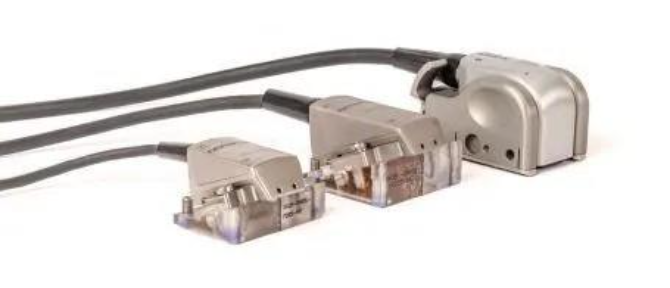

Sonde Dual Array per l'ispezione di saldature
Le nuove sonde Dual Matrix Array (DMA) sono coppie di sonde collegate allo stesso connettore in grado di generare delle onde sonore longitudinali per trasmissione-ricezione (TRL). Risultano particolarmente utili quando si ispezionano tubazioni rivestite o materiali a elevata attenuazione.
Sonde Dual Array per l'ispezione della corrosione
La nuova sonda Dual Linear Array™ offre diversi vantaggi per le applicazioni di mappatura della corrosione rispetto ai convenzionali trasduttori ad ultrasuoni a doppio elemento. Questa soluzione phased array è dotata di caratteristiche in grado di incrementare la produttività: ampia copertura di scansione, maggiore velocità di scansione e C-scan con alta densità di punti.
Sonde per HTHA
Nell'ambito delle applicazioni relative all'Attacco da idrogeno a alta temperatura (HTHA), queste sonde ottimizzate per Dual Linear Array™ e Metodo a focalizzazione totale (TFM) sono caratterizzate da un angolo di scansione maggiore, un ampio intervallo di focalizzazione e una risposta a segnale migliorato quando vengono usate con un elevato guadagno.

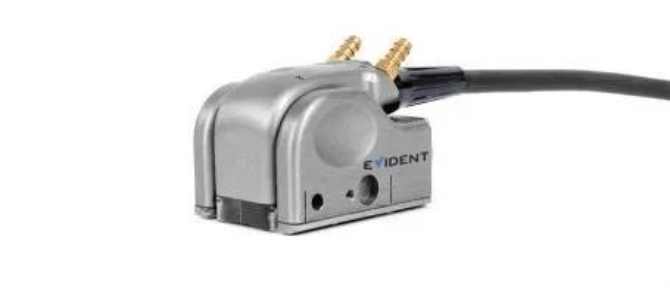

Sonde per ispezioni manuali a contatto

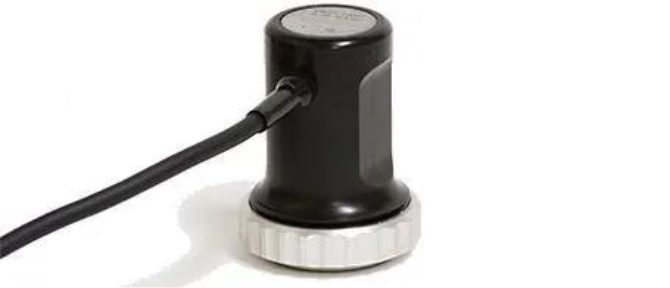

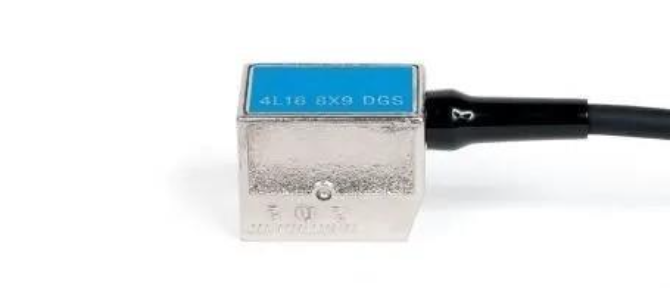

La nostra serie di sonde A24 per le ispezioni manuali a contatto integrano un design del telaio ergonomico, una membrana sostituibile e un'ampia apertura quadrata per un utilizzo in diverse applicazioni. La membrana di spessore pari a 0,5 mm semplifica la verifica dell'accoppiamento, facilita lo scorrimento regolare su superfici irregolari e risulta resistente all'usura.
EdgeFORM
La soluzione phased array EdgeFORM viene usata dai produttori del settore automotive per eseguire l'ispezione di cavità in giunzioni in bagagliai, cofani e pannelli degli sportelli.

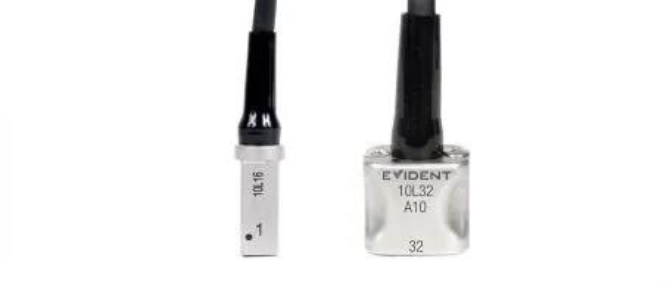

Sonde a ingombro ridotto
Le sonde a ingombro ridotto permettono l'accessibilità a spazi ristretti (sonda A00 con ingombro di 8 × 8 mm).

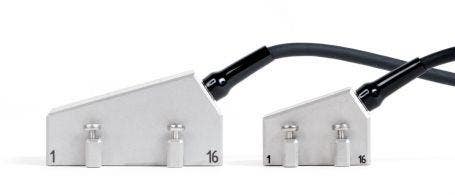

Sonde universali
Le sonde universali sono composte da una sonda a basso profilo e da uno zoccolo che facilitano l'accesso a spazi ristretti d'ispezione. Un'ampia selezione di zoccoli è disponibile per ogni tipo di applicazione con sonda a fascio angolare. Queste sonde vengono usate per l'ispezione manuale o automatizzata di saldature spesse da 6,35 mm a 38 mm e per l'ispezione di cricche e di difetti delle saldature di componenti fuse, componenti forgiate, tubazioni, tubi e di componenti strutturali e manifatturiere.
Sonde di prossimità alle pareti
Le sonde di prossimità alle pareti possiedono all'estremità delle zone morte di dimensioni ridotte (1,5 mm tra il centro e il primo elemento o tra l'ultimo elemento e il bordo del telaio). Sono adatte per l'ispezione a canale dei materiali compositi e per le ispezioni C-scan dei materiali compositi (delaminazione, distacco e porosità)

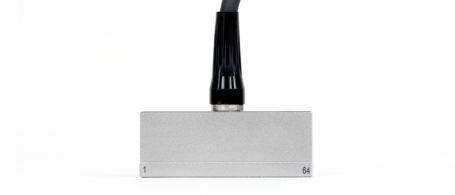

Sonde a penetrazione profonda
Le sonde a penetrazione profonda si adattano a un'ampia selezione di zoccoli per ogni tipo di applicazione con sonde a fascio angolare. Queste sonde sono dedicate a delle applicazioni a penetrazione profonda come l'ispezione di piastre e saldature spesse, di componenti forgiate e dei materiali ad elevata attenuazione acustica o granulare.

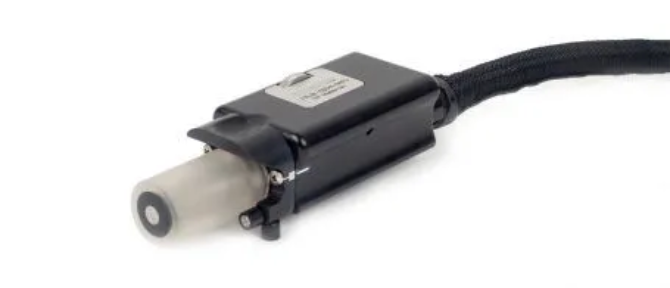

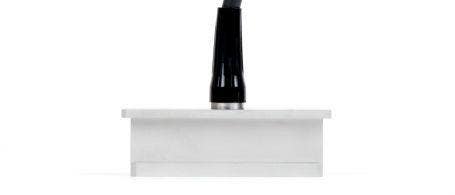

Sonde ad immersione

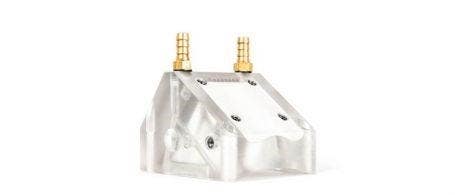

Le sonde ad immersione vengono progettate per essere usate con uno zoccolo d'acqua o con una vasca di immersione nel quale la componente da ispezionare viene immersa parzialmente o completamente. Includono delle sonde ad onde longitudinali che possono essere configurate per delle ispezioni ad onde trasversali rifratte mediante uno zoccolo di Rexolite.
Sonde array curve

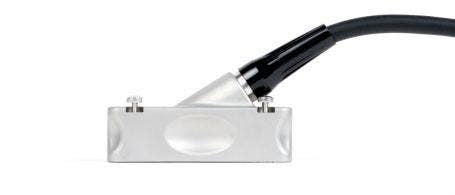

Le sonde array curve sono composte di un telaio in acciaio inossidabile resistente alla corrosione e sono garantite resistenti all'acqua fino a 1 m di profondità. L'impedenza acustica di queste sonde corrisponde a quella dell'acqua. Sono compatibili con gli zoccoli d'immersione e vengono usati per l'ispezione degli angoli in polimeri rinforzati da fibre di carbonio e per l'ispezione delle delaminazioni dei materiali compositi.

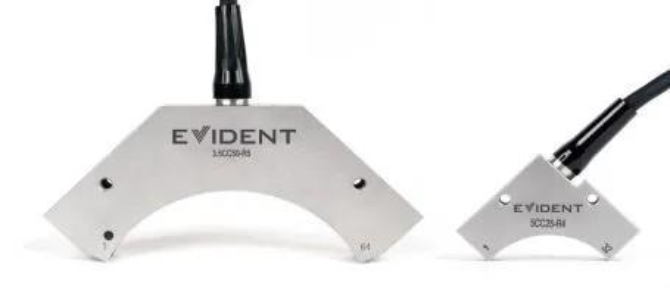

Zoccoli angolari ad immersione per sonde curve
Gli zoccoli angolari ad immersione per sonde curve sono disponibili con differenti raggi e angoli, con un raggio regolabile in grado di adattarsi a diverse componenti da ispezionare. Questi zoccoli permettono di eseguire analisi manuali e l'installazione dell'encoder Mini-Wheel.
Sonde con zoccolo integrato conformi alle norme
Le sonde con zoccolo integrato conformi alle norme combinano nello stesso telaio una sonda e uno zoccolo, e offrono il profilo più basso per le ispezioni con sonde a fascio angolare a contatto. L'accoppiamento è sempre ottimale tra l'interfaccia della sonda e dello zoccolo poiché non è necessario aggiungere dell'accoppiante tra essi. Queste sonde vengono usate per l'ispezione manuale delle saldature da 40° a 70° simultaneamente e per l'ispezione manuale di cricche da corrosione in base alle norme AWS e DGS.

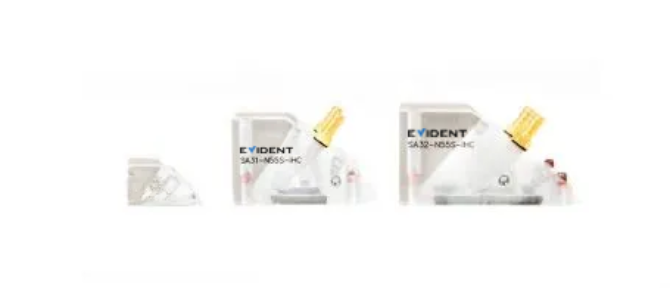

Zoccoli per sonde a fascio angolare
Gli zoccoli per le sonde a fasci angolari sono disponibili con angoli di rifrazione di 0°, 45°, 55°, e 60° nell'acciaio per le ispezioni angolari da 30° a 70° per l'onda trasversale o per l'onda longitudinale. Sono disponibili con dei supporti dotati di vite in acciaio inossidabile che permette un fissaggio saldo dello zoccolo sulla sonda. L'opzione IHC per gli zoccoli permette di migliorare la qualità dell'ispezione: somministrazione dell'acqua, fori di montaggio per il supporto dello zoccolo in grado di consentire l'ispezione con tutti gli scanner Evident e perni in carbonio che incrementano la resistenza all'usura.
Specifiche tecniche
*Si consiglia l'uso delle schede di memoria di marchio Lexar® per le ottime prestazioni.
Da -20 °C a 70 °C senza batteria
2 connettori UT: LEMO 00
30 Ω (modalità trasmissione-ricezione)
150 Ω (modalità trasmissione-ricezione)
50 Ω (modalità trasmissione-ricezione)
Canali PA
Canale UT
Fino a 100 MHz
100 MHz
Canali PA
Canale UT
PA: 2, 4, 8 e 16
UT: 2, 4, 8, 16, 32 e 64
3 filtri passa-basso, 3 filtri passa-banda e 5 filtri passa-alto
3 filtri passa-basso, 6 filtri passa-banda e 3 filtri passa-alto (8 filtri passa-basso quando configurato in TOFD)
L'OmniScan SX soddisfa o supera le esigenze minime hardware e software previste dalle norme ASME, AWS, API e EN.
