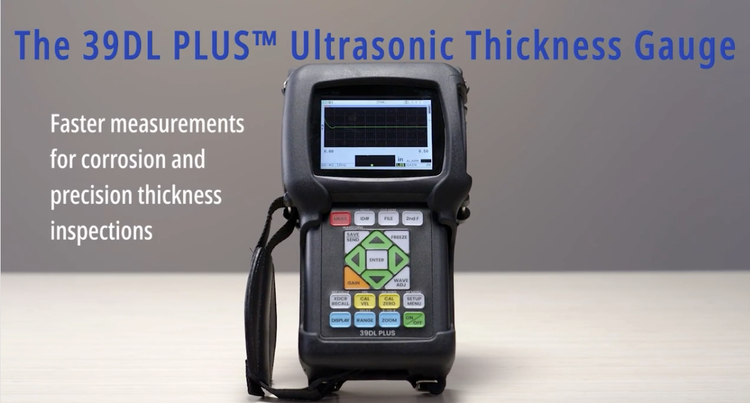

Misuratore di spessori a ultrasuoni 39DL PLUS
Il misuratore 39DL PLUS™ funziona come misuratore di spessore di precisione o di corrosione per applicazioni impegnative. Wi-Fi®, Bluetooth®, USB, RS-232 integrati e una scheda microSD rimovibile. Esegue la scansione di aree di spessore minimo a una velocità di aggiornamento del display 2 volte superiore. Affronta più applicazioni di spessore con una linea completa di trasduttori a doppio e singolo elemento.
Misuratore di spessori a ultrasuoni 39DL PLUS™
Risultati di spessori più veloci
Semplifica il tuo processo di ispezione di spessori a ultrasuoni mediante un misuratore portatile veloce, connesso e affidabile. Il misuratore 39DL PLUS™ funziona come un misuratore di spessori di precisione e per la corrosione per le applicazioni complesse.
Mediante un'eccezionale funzionalità ad ultrasuoni, delle elevate velocità di scansione con una frequenza massima di 60 Hz e una connettività wireless completamente integrata, il nostro misuratore portatile principale permette di ottenere risultati affidabili attraverso un flusso di lavoro semplificato.
- Connesso: Sistemi integrati Wi-Fi®, Bluetooth®, USB, RS-232 e scheda microSD rimovibile*
- Veloce: Scansione per aree a spessore minimo con una frequenza di aggiornamento di visualizzazione 2 volte più veloce**
- Versatile: Gestione di diverse applicazioni per spessori con una gamma completa di sonde a singolo e doppio elemento
*Per alcune aree geografiche il Wi-Fi® e il Bluetooth® sono in attesa di certificazione. Contattare il proprio rappresentante locale Evident per verificarne la funzionalità.
**Fino a un massimo di 60 Hz in confronto a 30 Hz del modello precedente e dei misuratori di spessori portatili analoghi.
Conveniente scansione di componenti
Attraverso una velocità di scansione eccezionale lo strumento 39DL PLUS offre una frequenza di aggiornamento di 60 Hz impareggiabile nel mercato* dei misuratori di spessori portatili.
- Un'alternativa conveniente per le norme di ispezione che richiedono una frequenza di aggiornamento di visualizzazione di 60 Hz per la scansione
- Individuazione più facile di punti sottili quando si effettuano le scansioni per controllare aree con spessori minimi in tubazioni o altri tipi di strutture interessate da corrosione
*In riferimento al giugno 2024.
Un misuratore di spessori per diverse applicazioni
È possibile avvalersi di efficienti funzionalità di misura e di una serie di opzioni software per specifiche applicazioni per le tue esigenze presenti e future.
- Ampio intervallo di spessori: Da 0,08 mm (0.003 in.) a 635 mm (25 in.) in base ai tipi di materiale e trasduttore
- Misure di spessore della corrosione con sonde a doppio elemento
- Funzione software opzionale High Resolution per una precisione massima di 0,001 mm (0,0001 in.) con trasduttori a singolo elemento da 2,25 MHz a 30 MHz
- Tecnologie THRU-COAT™ e Echo-to-echo per misure su superfici verniciate o rivestite
- Opzione software per ossido e incrostazioni interni per misure di tubi di caldaie e ossidi interni
- Opzione software Multilayer per la misura simultanea di un massimo di quattro strati
- Funzione software opzionale High Penetration per la misura di materiali ad alta attenuazione come la fibra di vetro, la gomma e i metalli pressofusi di elevato spessore
- Risoluzione standard: 0,01 mm o 0,001 in. per tutte le sonde
- Misura di spessori, della velocità di propagazione dell'onda sonora nel materiale e del tempo di volo
- Modalità differenziale e modalità dell'indice di riduzione per monitorare le variazioni di spessore e la relativa percentuale in base a un valore predefinito
- Modalità B-scan basata sul tempo: 10 000 misure consultabili per scan
- Tecnologia High Dynamic Gain con filtri digitali in grado di ottimizzare la configurazione del guadagno di inizio in base alla taratura
- V Path Builder per la compensazione personalizzata del V Path (percorso a V) nelle applicazioni di corrosione
- Progettato in conformità alla norma EN15317
- Compatibile con tutte le sonde e gli accessori supportati del modello precedente
Vantaggi principali
Tecnologia a ultrasuoni affidabile
Il misuratore 39DL PLUS™ è basato su prestazioni collaudate. È possibile eseguire un'ispezione affidabile con una tecnologia standard industriale per i controlli di spessori a ultrasuoni.
- Misure precise e riproducibili con un'eccezionale qualità del segnale, delle forme d'onda stabili e degli algoritmi ottimizzati
- Ultrasuoni eccezionali sviluppati da professionisti con più di 35 anni di esperienza nei controlli non distruttivi (NDT)

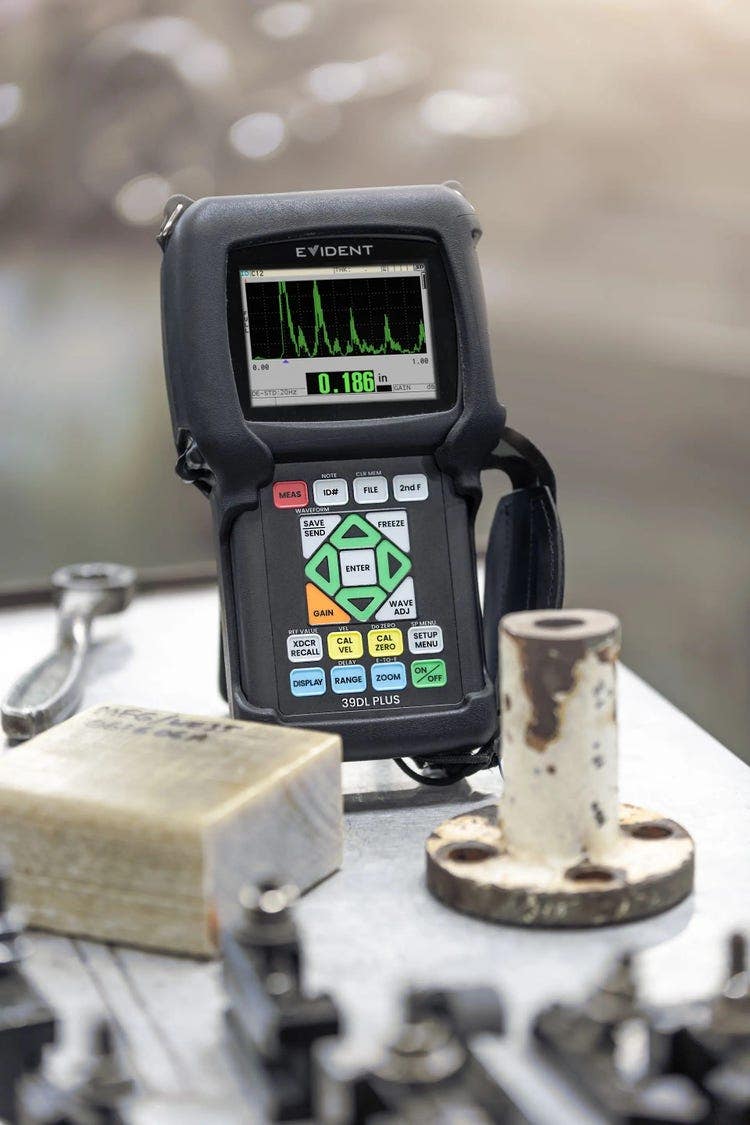

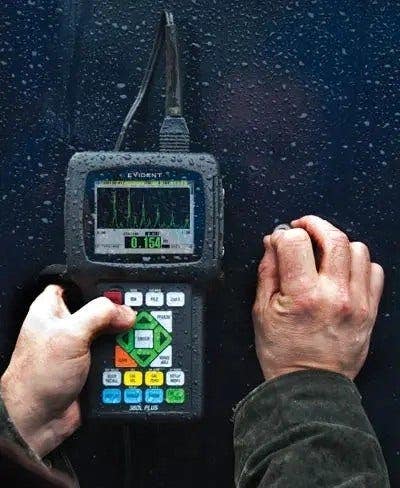

Costruito per resistere a qualsiasi ambiente
Visto che il proprio misuratore di spessori deve assicurare un funzionamento continuo anche in caso di urti, cadute e impieghi gravosi, il misuratore 39DL PLUS è pronto a raccogliere la sfida.
- Robusto: Progettato per il grado di protezione IP67 per la resistenza alla polvere e all'acqua
- Testato all'atmosfera esplosiva, agli urti e alle vibrazioni in conformità alla norma MIL-STD-810H
- Ampio intervallo di temperatura di funzionamento: Da –10 °C a 50 °C (da 14 °F a 122 °F)
- Protezione in gomma con supporto del misuratore

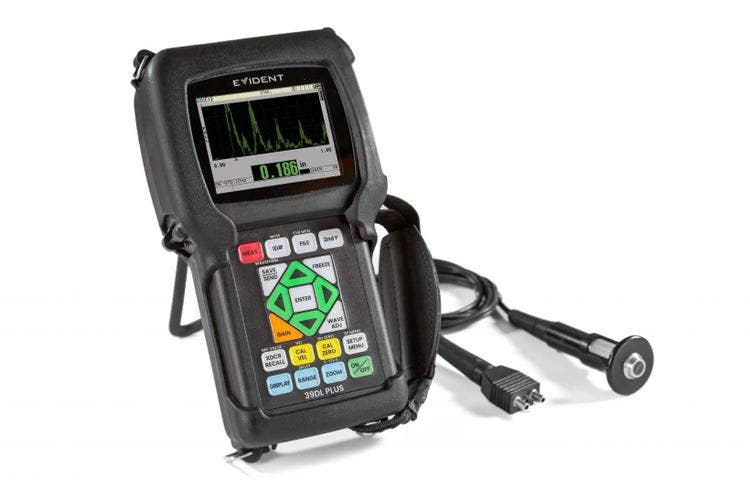

Facile da trasportare, facile da pulire
Progettato tenendo in considerazione le esigenze dell'operatore, il misuratore portatile 39DL PLUS è comoda da trasportare e da usare sul campo o nell'area produzione.
- Tastierino ergonomico: Per accedere velocemente a tutte le funzioni è possibile utilizzare il tastierino semplice ed ergonomico con la mano destra o sinistra
- Formato portatile leggero: Peso di soli 0,83 kg
- Datalogger integrato: Facile memorizzazione di misure di spessori e dati della forma d'onda
- Ispezioni efficienti: Configurazioni predefinite e personalizzate per sonde a singolo e doppio elemento
- Controllo accesso sicuro: Blocco delle funzionalità dello strumento mediante funzioni protette da password
- Eccellente leggibilità: Display VGA transflettivo a colori con configurazioni a colori per ambienti interni e esterni
- Visualizzazione dei risultati su un monitor più ampio: Uscita VGA per collegare il misuratore a un computer o a un monitor

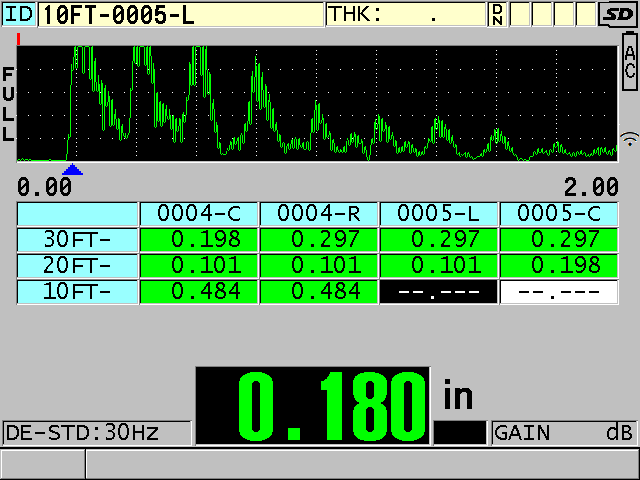

Configurazione del display per ambienti esterni, modalità A-scan
Configurazione del display per ambienti interni, modalità B-scan
Flusso di lavoro

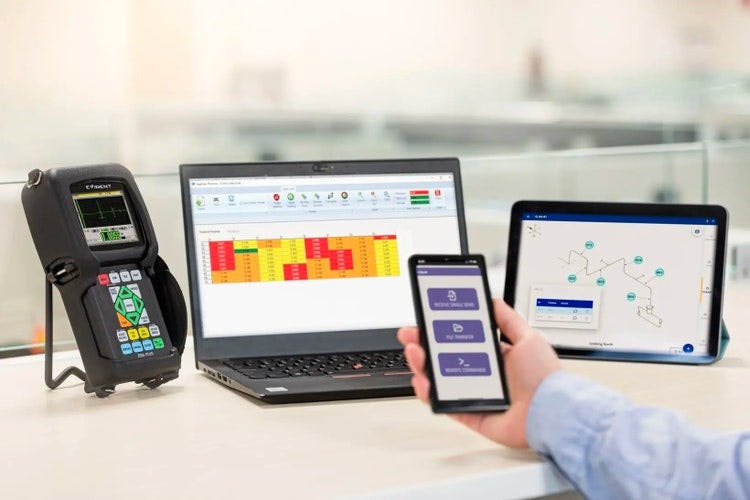

Risparmia tempo mediante un flusso di lavoro di ispezione digitale
Le funzionalità integrate Wi-Fi® e Bluetooth® nel misuratore di spessori 39DL PLUS™ permette un flusso di lavoro di ispezione semplificato per l'Industria 4.0.
- Gli utenti possono collegarsi mediante wireless all'app Link Plus iOS, al software Link-Wedge o all'app Inspection Project Manager (IPM) per un'agevole condivisione dei risultati
- Utilizzare il software GageView™ per beneficiare della flessibilità di verifica dei dati mediante un collegamento cablato
Efficienti strumenti di gestione del flusso di lavoro

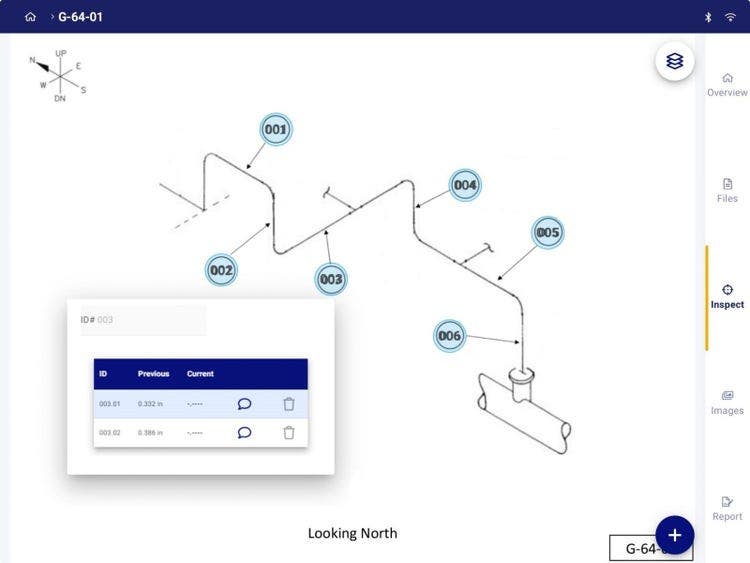

La Inspection Project Manager (IPM) è una app per web e cellulare basata su Cloud che consente di ottenere un flusso di lavoro di ispezione digitale in grado di migliorare l'efficienza e l'integrità dei dati.
- Utilizza la app per cellulare iOS o Android con o senza una connessione internet per l'efficiente esecuzione di operazioni di ispezione
- Acquisisce i dati di ispezione e approva digitalmente le operazioni di ispezione mediante un'interfaccia intuitiva
- Il report digitale aggiorna in modo automatico e completo la tua ispezione
Inviare i dati di spessore al proprio smartphone o tablet
Usare la semplice app Link Plus iOS e il Bluetooth® per inviare i dati di spessore al proprio smartphone o tablet.
- Dal proprio dispositivo mobile, condividere i dati di spessore con messaggi di testo o email, oltre a salvare i dati come file di testo per una facile importazione in un foglio di calcolo
- È inoltre possibile inviare i dati alle applicazioni mobili di terze parti compatibili
Facile integrazione dei propri dati di spessore nei propri software di Data Entry
Usare l'opzionale software Link-Wedge e Bluetooth per inviare dati dal misuratore a un'applicazione software Windows®. Il software può integrare i dati in praticamente qualunque software di Data Entry in ambiente Windows.
Controllo e integrazione in remoto
Inoltre il misuratore 39DL PLUS offre il potenziale per il controllo e l'integrazione in remoto, consentendo un pratico controllo a distanza del misuratore nell'ambito di applicazioni innovative. Per maggior informazioni su queste funzionalità, contattare il proprio rappresentante locale Evident.
Dati di spessori affidabili
Datalogger integrato
Migliora la produttività e la tracciabilità dei dati con il datalogger completo e integrato nel misuratore 39DL PLUS. Il datalogger alfanumerico bidirezionale è progettato per memorizzare e trasferire facilmente le misure di spessori e le forme d'onda.
Memorizzazione dati
- Memoria interna di 792 832 misure di spessore o 20 000 forme d'onda con letture di spessore.
- Fino a 32 caratteri per i nomi dei file
- File disponibili in 9 formati: incrementale, sequenziale, sequenziale con punti personalizzati, matrice 2D, matrice 2D con punti personalizzati, matrice 3D, matrice 3D con punti personalizzati, boiler (per ispezione di caldaie) e manuale
- ID da 20 caratteri (posizione della misura di spessore o TML#)
- Memorizzazione di 4 note per ID
- Memorizzazione di note a uno o più ID
Analisi dei dati
- Report statistico integrato
- Valutazione delle misure semplificata: DB Grid View integrata con tre colori programmabili definiti su specifici valori di spessori
Trasferimento dati
- Condivisione di dati in modalità wireless: Sistemi integrati Wi-Fi® e Bluetooth®
- Trasferimento di dati con cablaggio: Porte di comunicazione USB e RS-232
- Trasmissione bidirezionale delle configurazioni delle sonde a singolo e doppio elemento
- Capacita di trasferimento dei file tra la scheda microSD™ interna ed estraibile; esportazione diretta di file interni a una scheda microSD in un formato CSV compatibile con Excel

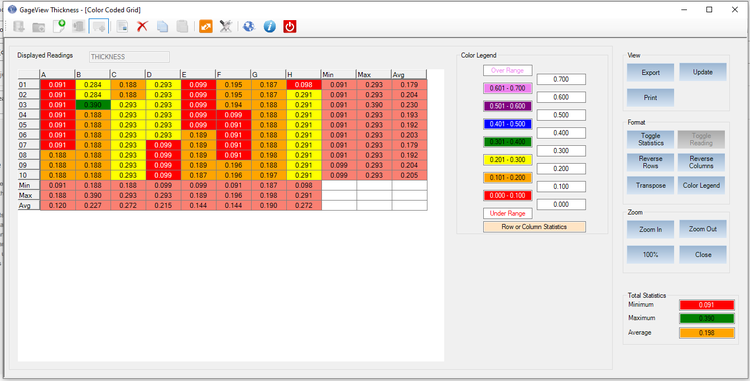

Software PC
Il GageView™ è un software per Windows che permette di archiviare, creare, stampare e gestire i dati raccolti con il misuratore 39DL PLUS. Questo software permette la comunicazione con il 39DL PLUS attraverso le porte USB e RS-232, inoltre consente la lettura e la memorizzazione dei dati nella scheda di memoria microSD.
- Creazione di file di tipo dataset e survey
- Modifica dati memorizzati
- Visualizzazione di file di tipo dataset e survey (includendo le letture di spessore e le impostazioni di configurazione del misuratore e della sonda)
- Download e upload dei file survey per gli spessori in senso bidirezionale computer-misuratore
- Esportazione dei file survey in formato compatibile con Excel e con altri programmi
- Acquisizione di screenshot
- Stampa di report relativo a Spessore, Tabella di configurazione, Statistiche e Griglia di colori
- Upgrade del software operativo
- Download e upload di file di configurazione per trasduttori a singolo e doppio elemento
- Visualizzazione B-scan
Il marchio e il logo Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. L'uso di tali marchi da parte di Evident Corporation è regolato da un accordo di licenza.
Applicazioni
Lo strumento 39DL PLUS™ funziona come misuratore di spessori di precisione o per la corrosione in numerosi tipi di ispezioni. Scopri le seguenti applicazioni per conoscere le comuni ispezioni, le funzionalità software correlate e la gamma completa di sonde compatibili.

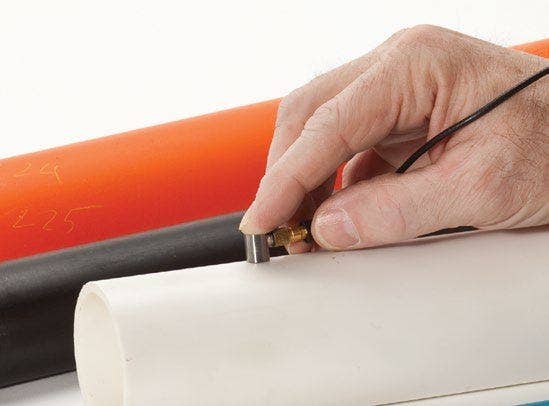

Misure di spessore di parti in plastica, metalli, materiali compositi, vetro, gomma e ceramica
Combina le sonde a singolo elemento con il misuratore 39DL PLUS per effettuare delle misure di spessori precise su metalli, plastiche, materiali compositi, vetro ceramiche e altri materiali. Queste sonde sono disponibili con diversi diametri, con un'ampia banda di frequenze e con varie tipologie di connettori.
- Misure versatili: Acquisizione di misure di spessori, di velocità e del tempo di volo.
- Precisione standard di 0,01 mm per tutti le sonde.
- Opzione software High Resolution: Permette la misura molto accurata con una precisione di 0,001 mm (0.0001 in.) per le sonde a singolo elemento da 2,25 MHz a 30 MHz.
- Applicazione Auto-recall: Semplifica le misure di spessori con configurazioni predefinite e personalizzate
- Opzione software High Penetration: Permette la misura di materiali spessi o ad elevata attenuazione come gomma, fibra di vetro, metalli pressofusi e materiali compositi, utilizzando sonde a singolo elemento a bassa frequenza (fino a un minimo di 0,5 MHz).
- Opzione software Multilayer:Questa funzione calcola e visualizza contemporaneamente la misura di spessore di un massimo di quattro singoli strati. Può inoltre visualizzare lo spessore totale degli strati selezionati.
- Modalità differenziale e modalità dell'indice di riduzione: La modalità differenziale mostra la variazione di spessore da un valore di spessore predefinito. Invece la modalità dell'indice di riduzione visualizza la percentuale di tale variazione di spessore.
Sonde per misuratori di spessori di precisione
Evident offre una gamma completa di sonde a singolo elemento, cavi, accoppianti, blocchi di taratura e accessori da usare in numerose applicazioni che richiedono misure precise di spessore.

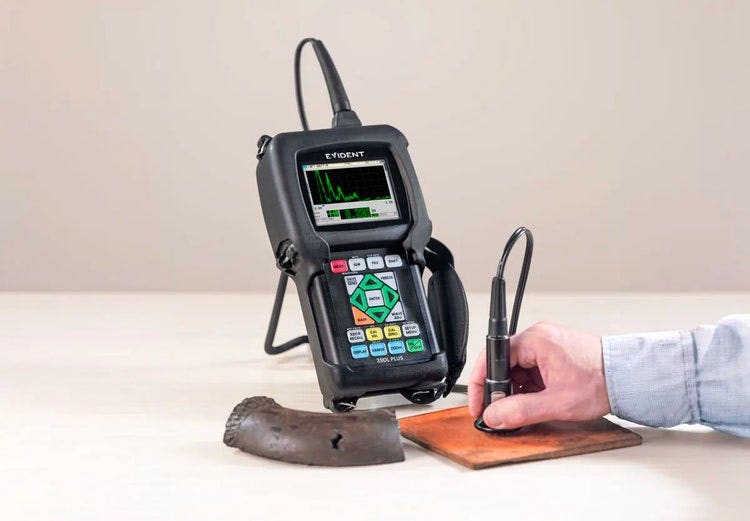

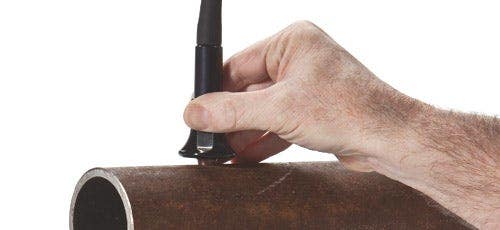

Misure di spessore di parti in metallo corrose internamente
Utilizzare il misuratore 39DL PLUS per misurare lo spessore residuo di tubazioni, tub, serbatoi, recipienti in pressione, scafi ed altre strutture interessate da corrosione o erosione. Per questo tipo di applicazione si usano comunemente le sonde a doppio elemento.
- Riconoscimento automatico della sonda: Automaticamente richiama una correzione predefinita del V Path (percorso a V) per ogni specifica sonda. Disponibile per tutte le sonde a doppio elemento (inclusa la serie D79X)
- Facilitata configurazione dell'applicazione con 10 configurazioni di sonde personalizzate per sonde a doppio elemento.
- Tecnologia High Dynamic Gain con filtri digitali in grado di ottimizzare la configurazione del guadagno di inizio in base alla taratura per le sonde a doppio elemento
- V Path Builder: Creato per la compensazione personalizzata del V Path (percorso a V) per praticamente qualunque sonda a doppio elemento. È possibile salvare e richiamare queste curve insieme alle configurazioni personalizzate per la maggior parte dei trasduttori a doppio elemento.
- Misure a alte temperature fino a 500 °C
- Compensazione della temperatura: Per effettuare delle misure più precise con temperature variabili, inserire manualmente la temperatura del blocco di taratura e la temperatura attuale (alta) nei punti di misura. Il misuratore visualizza automaticamente lo spessore corretto in funzione della temperatura.
- Opzione B-scan con encoding: Permette di collegare il misuratore a uno scanner con encoding lineare per generare dei B-scan con encoding. Il misuratore acquisisce e memorizza le informazioni della distanza percorsa insieme alle misure di spessore. Inoltre vengono acquisite anche la forma d'onda e la posizione dello spessore minimo. È possibile selezionare la distanza tra misure e selezionare la modalità bidirezionale o unidirezionale. Possono essere memorizzati fino a 10 000 misure di spessore in un solo B-scan.
- Avviso di raddoppio della taratura in caso di raddoppio dell'eco durante la taratura.
- Tecnologie THRU-COAT™ e misure Echo-to-echo su superfici verniciate o rivestite. La funzionalità THRU-COAT misura lo spessore reale di metallo. La tecnologia permette di rilevare lo spessore del metallo e del rivestimento, regolati singolarmente in funzione della correzione della velocità di propagazione dell'onda sonora nel materiale. Le misure THRU-COAT impiegano le sonde D7906-SM, D7906-RM e D7908 a doppio elemento.
- Opzione di misura di ossidi e incrostazioni: Misura lo spessore di ossido e incrostazioni all'interno di tubi di caldaie con sonde a singolo elemento M2017 o M2091, in modo da poter stimare la durata dei tubi. Il misuratore visualizza simultaneamente gli spessori di metallo e gli spessori delle incrostazioni dei tubi delle caldaie.
- Misure senza accoppiante di tubi di caldaie con ossido e incrostazioni esterne mediante il trasduttore EMAT E110-SB.
Trasduttori per misuratori di spessore con corrosione
Evident offre una gamma completa di trasduttori e cavi a doppio elemento per realizzare numerosi tipi di applicazioni di misura di spessori per l'ispezione della corrosione.
Specifiche tecniche
Specifiche tecniche del 39DL PLUS™
Modalità 2: Intervallo di tempo tra l'eco della linea di ritardo e la prima eco di fondo (sonde a immersione o con linea di ritardo)
Modalità 3: L'intervallo di tempo tre echi di fondo successivi alla prima eco di interfaccia generata in seguito all'impulso di eccitazione (trasduttori a immersione o con linea di ritardo)
Modalità Oxide: opzionale
Modalità Multilayer: opzionale
Standard: 0,01 mm
Alta risoluzione (funzione opzionale): 0,001 mm
Alta penetrazione (funzione opzionale High Penetration): Da 0,50 MHz a 30 MHz (–3 dB)
Carica rapida: Da 2 a 3 ore
Pacchetto standard
Misuratore di spessori ad ultrasuoni 39DL PLUS, alimentatore o batteria; da 50 Hz a 60 Hz. Disponibili kit con trasduttori standard a doppio elemento.*
- Cariacabatteria-alimentatore CA (100 V CA, 115 V CA, 230 V CA)
- Datalogger interno
- Software di interfaccia GageView
- Blocco di taratura e accoppiante*
- Cavo USB
- Protezione in gomma con supporto e cinghia
- Manuale d’uso
- Due anni di garanzia limitata
Funzioni di misura: THRU-COAT, Thru-Paint Echo-to-Echo, compatibilità EMAT, modalità minimo/massimo, due modalità di allarmi, modalità differenziale, B-scan, funzione Auto-Recall, compensazione della temperatura e modalità media/minimo
*Nell'area geografica EMEA, i trasduttori non sono inclusi e devono essere acquistati separatamente.
Opzioni del software
39DLP-OXIDE (Q1470008): Software di misura per i depositi di ossido con codice di attivazione
39DLP-HR (Q1470006): Software di misura High Resolution con codice di attivazione
39DLP-MM (Q1470007): Software di misura Multilayer con codice di attivazione
39DLP-HP (Q1470005): Software di misura High penetration (bassa frequenza) con codice di attivazione
39DLP-EBSCAN (Q1470004): Software Encoded B-scan
Accessori opzionali
1/2XA/E110 (U8767104)
: Filtro adattatore per trasduttore E110‑SB EMAT
38-9F6 (U8840167): Cavo RS-232
38-C-USB-IP67 (U8800998): Cavo USB conforme al grado di protezione IP67
38DLP/RFS (U8780288): Interruttore a pedale, installato in fabbrica
HPV/C (U8780124): Calibro digitale per l’inserimento delle letture di misura, per la velocità di propagazione dell’onda sonora
38DLP-V-CC (U8840172): Cavo per calibro digitale
EPLTC-C-VGA-6 (U8840035): Cavo per uscita VGA
MICROSD-ADP-2GB (U8779307): Scheda di memoria microSD esterna da 2 GB (il misuratore può utilizzare una scheda microSD della capacità massima di 32 GB)
BSCAN-ENC (U8779522): Buggy per la funzione Encoded B-scan
38DL-ENC-CBC-10 (U8840168): Cavo di 3 m per encoder
