超音波探傷画像化システム - 水槽試験装置

超音波フェーズドアレイ(PA)を中核に、水槽試験と手探傷、従来型超音波(UT)まで1台で対応。幅広い商品群、カスタマイズ、充実のサポートで、ニーズにお応えします。

オリンパスの超音波探傷システム「水槽試験装置」は、超音波技術により試験対象物を水中で自動スキャンし、材料内部や接合部分の分析・評価を高精度に高速で行えるスキャニングシステムです。取得データはカスタマイズ可能な解析ソフトウェアにより画像化され、欠陥面積の自動算出・評価、3D画像処理、欠陥分布表示、合否判定など、さまざまな解析に対応します。

オリンパスシステムの特長

超音波フェーズドアレイのトップメーカーとしての充実サポート

大型システムやポータブル製品の豊富な経験にもとづく超音波フェーズドアレイのアプリケーションやトレーニングプログラムを提案できます。

水槽試験／手探傷、超音波フェーズドアレイ(PA)／従来UT検査を1台で対応し、稼働率アップ

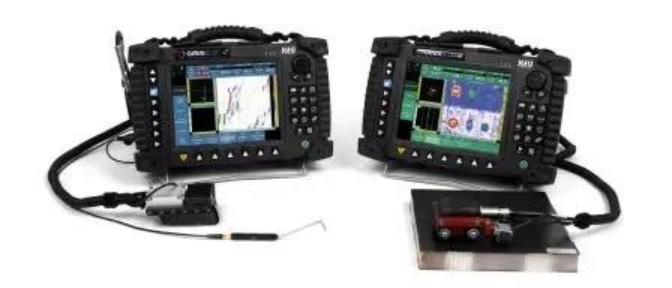

水槽試験に限らず、ポータブル性を有する超音波フェーズドアレイ探傷器部分を水槽試験装置から取り外し手探傷も可能なので、サイズの大きな対象物や各種形状の対象物の検査ができます。また、オリンパスの豊富なスキャナーやプローブ、ソフトウェアも利用できます。さらに超音波フェーズドアレイ以外に従来型超音波法(UT)も使用できるので、状況に応じた使い分けが可能です。1台で様々な使い方ができるため、装置の稼働率がアップし、コストパフォーマンスに優れています。

低価格からハイエンドまで､ニーズに合わせたシステム構成とカスタマイズが可能

価格・性能の異なる幅広い超音波探傷のラインアップ、ワンボタン操作等のソフトウェアのカスタマイズ、従来設備をいかした設備更新(例：旧型スキャナーと超音波フェーズドアレイシステムの再構築)等、ニーズに合った提案ができます。

超音波フェーズドアレイによる検査時間の短縮

従来型超音波の探傷 超音波フェーズドアレイ探傷

分解能0.5mm、検査速度50mm／秒、200 x 200mmの領域を検査する場合、従来の超音波探傷では約25分かかりますが、超音波フェーズドアレイ技術を適用すると1ラインのスキャン幅を大幅に広げることができ、1分未満で検査を完了できます。

アプリケーション例

• 複合材料(CFRP を含む)、ターゲット材、コンポジット材等の剥離、ボイド検査
• 自動車部品、アルミ・インゴット等の研究開発、試作検査、製造検査、インライン品質検査等

システムの概要

カスタマイズ例

• さまざまな走査パターンに対応(例：標準X-Y軸スキャン → Y-Z軸スキャン) ※1
• 解析ソフトウェアのカスタマイズ ※2
• 設置場所の制約によるスキャン装置のサイズ変更
• フェーズドアレイプローブのカスタマイズ
• インライン化の対応
• 従来設備をいかした設備更新(例：旧型スキャナーとフェーズドアレイシステムの再構築）

※1 試験対象物の形状に合わせて、X‐Yスキャン、X‐Zスキャン、Z‐Rスキャンなど、さまざまな走査パターンに対応可能です。

※2 検査用途に応じてさまざまな外部解析ソフトウェアを組み込み、お客様のニーズに合わせたデータ解析が実現可能です。

システム例

仕様例

*OmniScan MX2(PA1664)、水槽試験装置、TV2.10Full、5L64‐I1 プローブ
この他、欠陥部の自動解析、インラインシステムに適用可能な高機能パッケージ有り

水槽試験装置の詳細につきましては、こちらまでお問い合わせください。
