アプリケーションノート

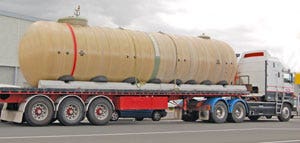

グラスファイバー製の板、パイプ、貯蔵タンクの厚さ測定

超音波厚さ計は、部品の片側から測定することでさまざまなファイバーグラス用途に使用できます。例えば、製造工程や修理保守において、ファイバーグラス製の貯蔵タンクやパイプに腐食性の化学物質による腐食や層間剥離が生じていないかを検査するために超音波厚さ計を使用できます。その他の用途としては温水浴槽、電子回路の基板、コイルの芯、およびスポーツ用品などがあります。超音波厚さ計は多くのタイプのファイバーグラスに使用可能で、布、マット、ロービング、フィラメント巻き、これらの組み合わせにも対応します。

ファイバーグラスの厚さ測定に使用する超音波装置

一般に、ファイバーグラスの厚さ測定には、ハイペネトレーションソフトウェアオプションを搭載した39DL PLUS™や45MGなどの精密厚さ計を使用します。探触子と設定は対象物の厚さ範囲と材質によって選択します。肉厚部品の場合、ファイバーグラス専用のM2008探触子（0.5 MHz）で測定可能な厚さ範囲は、一般に1.25 mmから75 mm（0.05インチから3インチ）です。M1036（2.25 MHz）またはM109（5 MHz）などの探触子は12.5mm（0.50インチ）未満の厚さ測定に使用されます。

39DL PLUS

The 39DL PLUS™ gauge is field-proven and reliable for virtually every ultrasonic thickness inspection. It works as a precision or corrosion thickness gauge to meet the challenges of demanding applications across industries, including maintenance, manufacturing, and energy production. With world-class ultrasonic capability, fast scanning speeds, and fully integrated wireless connectivity, this handheld gauge delivers results you can trust in a seamless workflow.
