39DL PLUS Ultrasonic Thickness Gauge
39DL PLUS™ ゲージは、要求の厳しい用途向けの精密または腐食厚さゲージとして機能します。Wi-Fi®、Bluetooth®、USB、RS-232、および取り外し可能な microSD カードを統合。最小厚さ領域を 2 倍の高速表示更新速度でスキャンします。デュアルおよびシングル エレメント トランスデューサーのフル ラインで、複数の厚さアプリケーションに対応します。

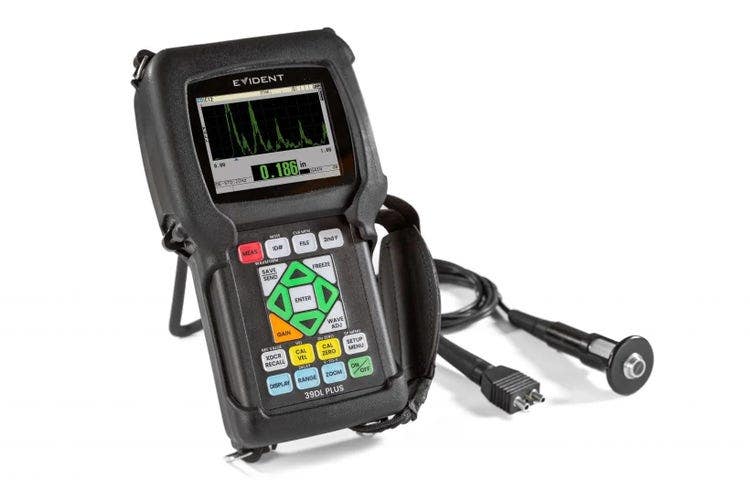

超音波厚さ計39DL PLUS™
より高速の厚さ測定表示
高速性、接続性、信頼性を備えた1台の厚さ計で、超音波厚さ測定工程を効率化しましょう。39DL PLUS™厚さ計は、厳しい用途向けの精密厚さ計または腐食検査用厚さ計として機能します。
当社の主力製品として、世界クラスの超音波性能、最大更新速度60 Hzの高速スキャン、完全一体型のワイヤレス接続を備えたハンドヘルド厚さ計は、信頼できる測定結果をシームレスなワークフローで表示します。
- 接続性：一体型のWi-Fi®、Bluetooth®、USB、RS-232、取り外し可能なmicroSDカード*
- 高速：最小肉厚域を2倍速い更新速度でスキャン**
- 多用途性：当社の二振動子型および一振動子型探触子の全ラインアップ対応で複数の厚さ測定に対処
*Wi-Fi®およびBluetooth®は、地域によっては認証が保留されている場合があります。詳細は、お近くのEvident販売代理店までお問い合わせください。
**最大60 Hzを、先行モデルおよび比較可能なハンドヘルド厚さ計の30 Hzと比較。
手頃な価格の試験体スキャン
画期的なスキャンスピードを誇る39DL PLUS厚さ計は、更新速度がハンドヘルド厚さ計としては業界トップ* の60 Hzとなっています。
- 従来機に代わる手頃な厚さ計：更新速度60 Hzのスキャンスピードが求められる検査規格に対応。使いやすい厚さ計で探傷器のスキャンスピードを実現。
- わずかな欠陥も容易に検出：腐食の影響を受けるパイプなどの極薄部分のスキャンに最適
*2024年6月時点。
1台の厚さ計で多用途に対応
高性能の測定機能と、特殊用途の各種ソフトウェアオプションを利用して、現在から将来にわたって要件に対応可能です。
- 広範囲な厚さ測定範囲：0.08 mm（0.003インチ）～635 mm（25インチ）（材料、探触子により異なる）
- 腐食厚さ測定：二振動子型探触子を使用
- 高分解能ソフトウェアオプション：一振動子型探触子（2.25 MHz～30 MHz）において0.001 mm（0.0001インチ）
- THRU-COAT™テクノロジー とエコーtoエコー測定：塗装およびコーティングされた材料を測定
- 内部酸化スケールソフトウェアオプション：ボイラーチューブおよび内部酸化物の測定用
- 多層材測定ソフトウェアオプション：最大4層までの厚さを同時に測定可能
- ハイペネトレーションソフトウェアオプション：グラスファイバー、ゴム、厚い鋳造品など減衰材の測定用
- 標準分解能：すべての探触子において0.01 mm（0.001インチ）
- 厚さ、材料音速、伝播時間の 測定可能
- ディファレンシャルモード と 減肉率モード：プリセット値から厚さの差異とパーセンテージを追跡
- タイムベースによるB-スキャンモード：スキャンするごとに10,000件の厚さ測定値を確認可能
- ダイナミックゲインテクノロジー：デジタルフィルターを使用して、校正に基づき開始ゲイン設定を最適化
- V-Path Builder（Vパスビルダー）：腐食検査時のカスタムVパス補正
- EN15317（超音波厚さ計性能規格）準拠
- 互換性：先行モデルでサポートされているすべてのプローブおよびアクセサリーに対応
主な利点
信頼の超音波技術
39DL PLUS™厚さ計は、実績ある性能を基に作られています。超音波厚さ測定の業界標準技術で、自信を持って作業を行いましょう。
- 正確な再現性のある測定：優れた信号品質、安定した波形、最適化されたアルゴリズム
- 世界クラスの超音波技術：35年を超える非破壊検査（NDT）経験を有する専門家たちが開発

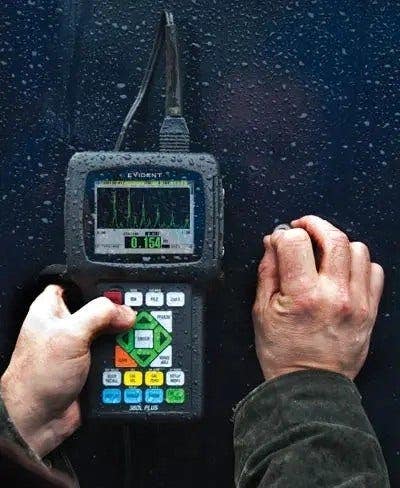

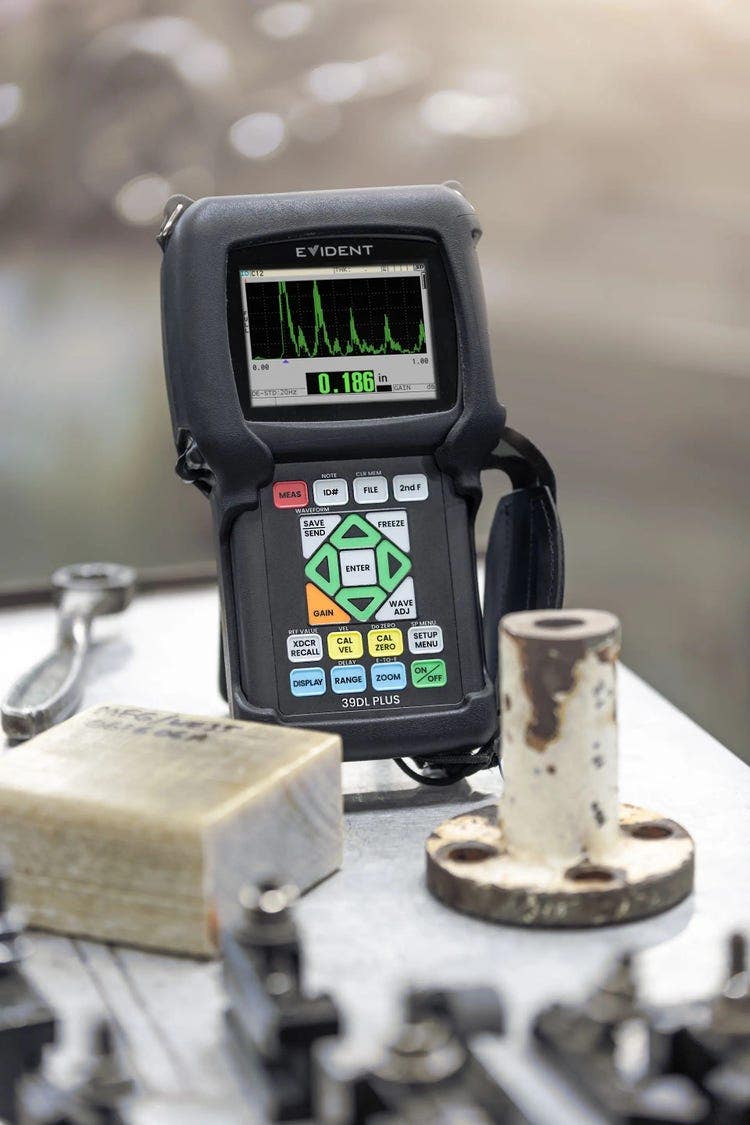

あらゆる環境で長持ちする作り
厚さ計は、衝撃、落下、乱暴な取り扱いがあっても機能する必要がありますが、39DL PLUS厚さ計はこの難局に立ち向かいます。
- 堅牢：IP67準拠の防水・防塵性能
- 爆発性雰囲気、衝撃、振動の試験済み：軍用規格（MIL-STD-810H）準拠
- 広範な使用温度範囲：–10℃～50℃ （14 °F～122 °F）
- ゴム製本体保護ケース：スタンド付き

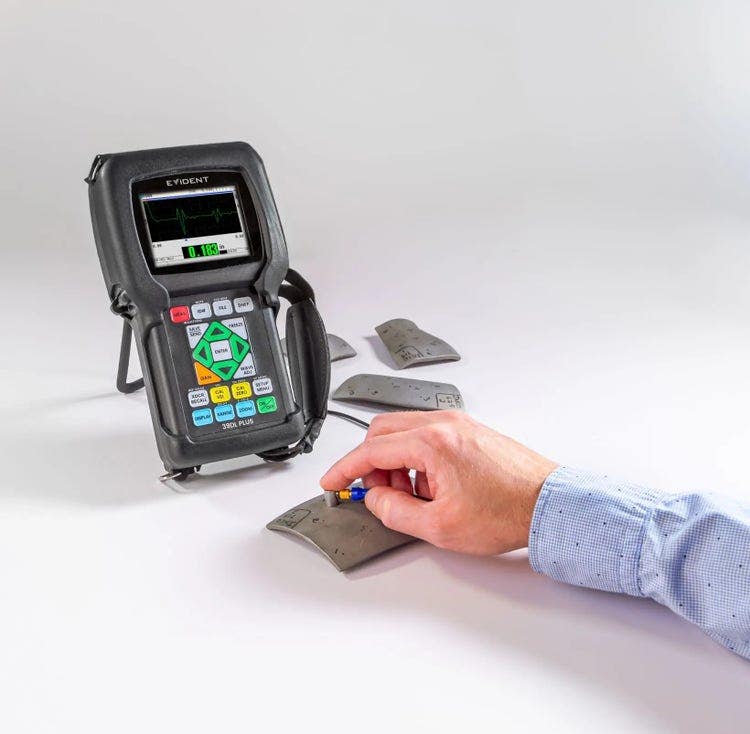

持ち運びやすく簡単操作
オペレーターに配慮した設計の39DL PLUSハンドヘルド厚さ計は、屋外でも製造現場でも持ち運んで使えます。
- 人間工学に基づくキーパッド：左手でも右手でもキー操作がしやすく、すべての機能に簡単にアクセス可能
- 軽量のハンドヘルド設計：重量わずか0.83 kg（1.83ポンド）
- 内蔵データロガー：厚さ測定値や波形データを楽に収集
- 効率的な検査：二振動子型および一振動子型探触子用のデフォルト設定とカスタム設定
- 安全なアクセス制御：パスワード保護機能により装置の機能をロック
- 優れた鮮明さ：屋内外での表示に対応する半透過型VGAカラー液晶ディスプレイ {
- 大型スクリーンへの表示：厚さ計をコンピューターやモニターに接続できるVGA出力
明るい屋外用表示設定によるA-スキャンモード
暗い屋内用表示設定によるB-スキャンモード
ワークフロー

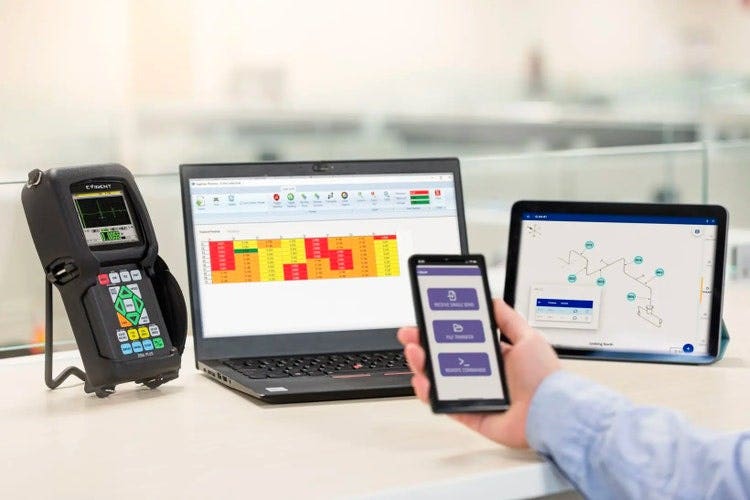

デジタル検査ワークフローで時間を節約
39DL PLUS™厚さ計に一体型のWi-Fi®およびBluetooth®機能により、インダストリー4.0対応のシームレスな検査ワークフローが促進されます。
- Link Plus（iOSアプリ）、Link-Wedgeソフトウェア、Inspection Project Manager（IPM）アプリにワイヤレス接続して、検査結果を簡単に共有可能
- GageView™ソフトウェアを使用して、ケーブル接続でデータを確認することも可能
高性能なワークフロー管理ツール

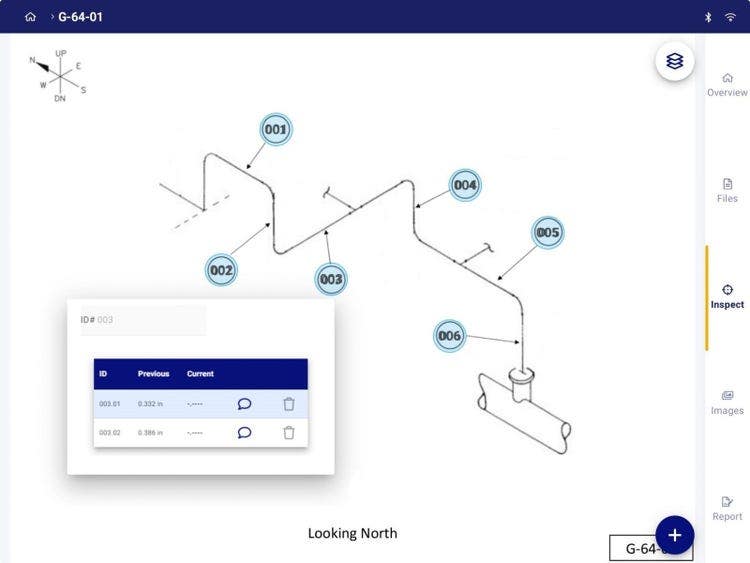

Inspection Project Manager（IPM）は、クラウドベースのウェブおよびモバイル用アプリであり、効率とデータ完全性を改善するデジタル検査ワークフローを提供します。
- インターネット接続の有無にかかわらずiOSまたはAndroidモバイルアプリを使用して、検査タスクを効率的に実行可能
- 使いやすいインターフェースで、検査データの収集と検査タスクのデジタル承認が可能
- 検査中を通してデジタルレポートを自動更新
厚さ測定データをスマートフォンやタブレットに送信する
Link Plus iOSアプリとBluetooth®を使用して、厚さ測定データをスマートフォンやタブレットに送ります。
- モバイルデバイスから、テキストメッセージやeメールによる厚さ測定データの共有、データを表計算ソフトにインポートしやすいようにテキストファイル形式での保存が可能
- 互換性のあるサードパーティ製モバイルアプリにデータを送ることも可能
厚さ測定データをデータ入力プログラムに簡単に取り込む
オプションのLink-WedgeソフトウェアとBluetooth®を使用して、厚さ計からアクティブなWindowsソフトウェアアプリケーションにデータを送ります。このソフトウェアは、ほぼすべてのWindowsベースのデータを入力するタイプのプログラムにデータを取り込むことができます。
リモートコントロールと組み込み
39DL PLUS厚さ計はリモートコントロールや組み込みに対応しているため、革新的な使い方で厚さ計を離れた場所から楽に制御できます。この機能の詳細は、お近くのEvident販売代理店にお問い合わせください。
信頼できる厚さ測定データ
内蔵データロガー
39DL PLUS厚さ計のフル装備された内蔵データロガーは、生産性とデータトレーサビリティーを改善します。送受信兼用の英数字データロガーは、厚さ測定値や波形データを簡単に収集・転送できるように設計されています。
データ記録
- 792,832件の厚さ測定値または20,000件の波形付き測定値を内蔵メモリーに保存可能
- 32文字のファイル名
- 9種類のファイル形式：インクリメンタル、シーケンシャル、カスタムポイント付きシーケンシャル、2Dグリッド、カスタムポイント付き2Dグリッド、3Dグリッド、3Dカスタム、ボイラー、および手動
- 20文字のID番号（厚さ測定位置（TML）番号）
- ID番号ごとに最大4件のメモを保存可能
- 1つ以上のID番号にメモを保存可能
データ解析
- 統計レポート機能内蔵

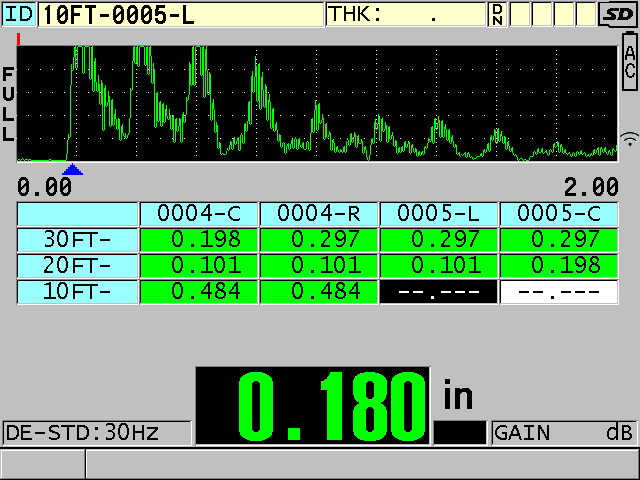

- 一覧表示で測定値を評価。内蔵DBグリッドビューは、厚さ測定値ごとに3つの表示色でプログラム可能。
データ転送
- ワイヤレスでデータ共有：一体型のWi-Fi®およびBluetooth®
- ケーブル接続によるデータ転送：USBおよびRS-232通信ポート
- 一振動子型および二振動子型探触子セットアップの双方向転送
- 内部 / 外部microSD™メモリーカード間のファイルコピー。Excel対応のCSV形式で、内部ファイルをmicroSDカードに直接エクスポート可能。
PCソフトウエア

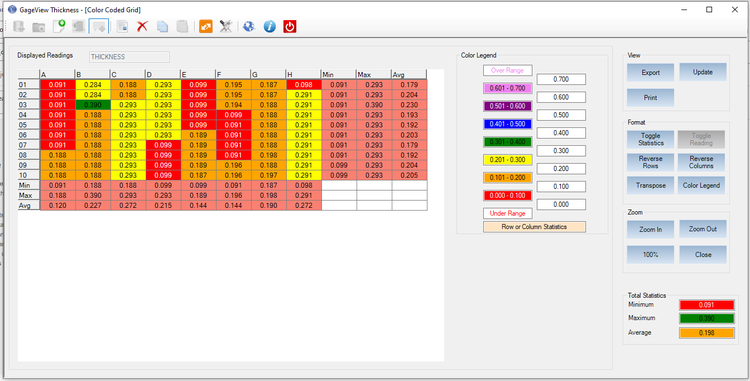

GageView™インターフェースプログラムは、Windowsベースのアプリケーションで、39DL PLUS厚さ計からデータの収集、作成、印刷、管理が可能です。USBおよびRS-232ポート経由で厚さ計と通信し、microSDメモリーカードのデータの読み取りや保存が可能です。
- データセットとサーベイファイルの作成
- 保存されたデータの編集
- 厚さ測定値、厚さ計セットアップ値、探触子セットアップ値を含むデータセットおよびサーベイファイルの確認
- 厚さ計での厚さサーベイファイルのダウンロードとアップロード
- サーベイファイルを表計算ソフト、その他のプログラムにエクスポート
- 画面スナップショットの取り込み
- 厚さ測定値、セットアップテーブル、統計値、カラーグリッドなどのレポート印刷
- オペレーティングソフトウェアの更新
- 一振動子型探触子および二振動子型探触子のセットアップファイルのダウンロードおよびアップロード
- B-スキャンの確認
Bluetooth®ワードマークおよびロゴは、Bluetooth SIG, Inc.が所有する登録商標であり、Evidentはこれら商標を使用する許可を受けています。
アプリケーション
39DL PLUS™厚さ計は、各種検査において精密厚さ計または腐食検査用厚さ計として機能します。以下のアプリケーションで、一般的な検査、関連するソフトウェア機能、対応探触子のフルラインアップをご覧ください。

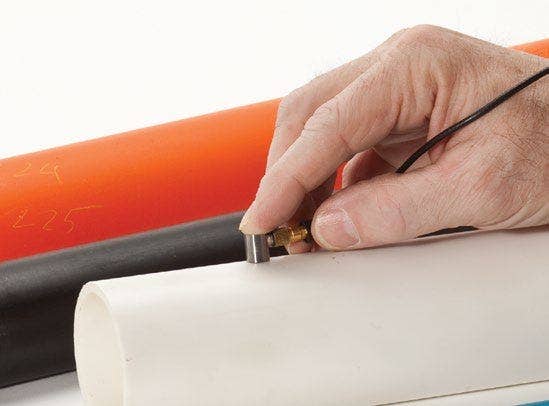

プラスチック、金属、複合材、ガラス、ゴム、セラミックの肉厚測定
39DL PLUS厚さ計とともに一振動子型探触子を使用して、金属、プラスチック、複合材、ガラス、セラミックその他材料の正確な肉厚測定を行います。Evidentでは、周波数、振動子径、コネクタタイプなどあらゆる種類の一振動子型探触子を用意しています。
- 多用途な測定：厚さ、材料音速、伝播時間を測定可能
- 標準分解能：すべての探触子において0.01 mm（0.001インチ）で測定
- 高分解能ソフトウェアオプション：一振動子型探触子（2.25 MHz～30 MHz）において0.001 mm（0.0001インチ）の分解能で高精密に測定
- アプリケーション自動呼び出し：デフォルト設定やカスタム設定により厚さ測定を簡易化
- ハイペネトレーションソフトウェアオプション：低周波数一振動子型探触子（0.5 MHzまで）を使用して、厚手の材料やゴム、グラスファイバー、鋳物、複合材などの超音波減衰材料を測定
- 多層材測定ソフトウェアオプション：最大4つの各層の肉厚測定を同時に計算、表示。選択した層の総肉厚も表示可能。
- ディファレンシャルモードと減肉率モード：ディファレンシャルモードでは、プリセットされた厚さ値からの厚さの差異を表示。減肉率モードでは、厚さの差異のパーセンテージを表示。
精密厚さ計対応の探触子
Evidentは、さまざまな精密厚さ測定に対応する一振動子型探触子、ケーブル、接触媒質、校正用試験片、およびアクセサリー類を豊富に取り揃えています。

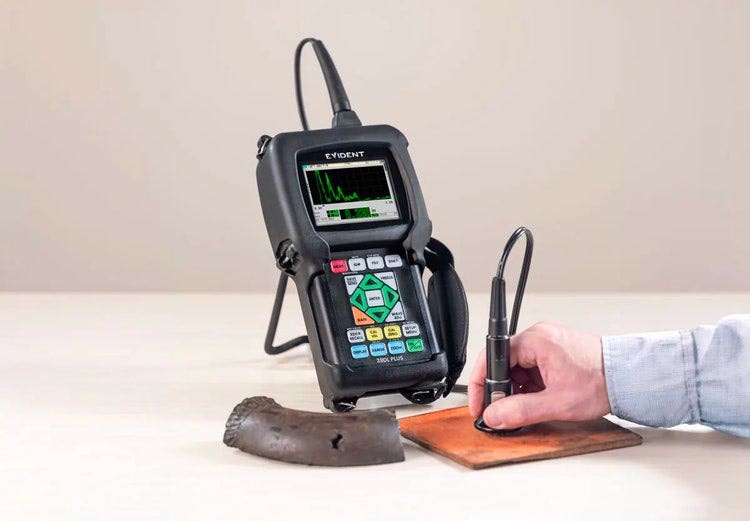

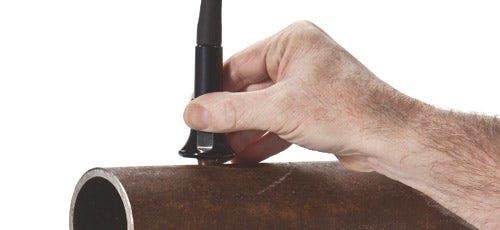

内面が腐食した金属の肉厚測定
39DL PLUS厚さ計は、パイプ、チューブ、タンク、圧力容器、船体など、腐食や浸食の影響を受ける構造物の残存肉厚測定に使用します。このような用途には一般的に二振動子型探触子を使用します。
- 自動プローブ認識：探触子ごとにデフォルトのVパス補正を自動的に呼び出します。すべての標準的な二振動子型探触子で利用可能（D79Xシリーズを含む）。
- 容易なアプリケーション設定：二振動子型探触子用に10種類のカスタム探触子設定を使用可能。
- ダイナミックゲインテクノロジー：デジタルフィルターを使用して、二振動子型探触子の校正に基づき、開始ゲイン設定を最適化します。
- V-Path Builder（Vパスビルダー）：ほとんどの二振動子型探触子のカスタムVパス補正曲線を作成します。この補正曲線は、ほとんどの二振動子型探触子のカスタムセットアップとともに保存・呼出が可能です。
- 高温測定：最大500℃（932 °F）
- 温度補正：変動する温度をより正確に測定するため、校正用試験片の温度と測定ポイントの現在の（高い）温度を手動で入力できます。温度補正された厚さが自動的に表示されます。
- エンコードB-スキャンオプション：厚さ計をリニアエンコードスキャナーに接続して、エンコードB-スキャンを生成します。厚さ計では、伝播距離情報とともに、対応する肉厚測定値と最小肉厚位置の波形が収集され、保存されます。測定値間の距離を選択することも、双方向モードと一方向モードを切り替えることもできます。単一B-スキャンに最大10,000個の肉厚測定値を保存可能です。
- 校正ダブリング警告：校正中に発生するエコーのダブリングエラーを知らせます。
- THRU-COAT™テクノロジー と エコーtoエコー測定：塗装およびコーティングされた材料向け。THRU-COAT（スルーコート）機能は、金属母材の厚さを測定します。金属とコーティングのそれぞれの材料音速を正しく調整して、両方の厚さを表示することもできます。THRU-COAT測定では、二振動子型探触子（D7906-SM、D7906-RM、およびD7908）を使用します。
- 酸化スケール測定オプション：M2017またはM2091一振動子型探触子を使用してボイラーチューブ内部の酸化スケールの厚さを測定し、チューブの寿命を見積もることができます。厚さ計には、ボイラーチューブの金属層の厚さと酸化層の厚さが同時に表示されます。
- 外部酸化スケールが蓄積したボイラーチューブを接触媒質なしで測定：EMAT探触子（E110-SB）を使用
仕様
39DL PLUS™仕様
モード2： 遅延材エコーから最初の底面エコーまでの時間間隔を測定（遅延材型または水浸型探触子を使用）
モード3： 励振パルス後の最初のインターフェイスエコーに続く底面エコー間の時間間隔を測定（遅延材型または水浸型探触子を使用）
酸化： オプション
多層材モード： オプション
標準： 0.01 mm（0.001インチ）
高分解能（オプション）： 0.001 mm（0.0001インチ）
ハイペネトレーション（オプション）： 0.50 MHz～30 MHz（–3 dB）
高速充電：2～3時間
標準付属品
デジタル超音波厚さ計39DL PLUS本体、ACまたはバッテリー、50 Hz～60 Hz。標準的な二振動子型探触子付きのキットあり。*
- チャージャー / ACアダプター（100VAC、115VAC、230VAC）
- 内部データロガー
- GageViewインターフェースプログラム
- 校正用試験片*と接触媒質
- USBケーブル
- 本体保護用のスタンド付きゴム製ケースとネックストラップ
- ユーザーズマニュアル
- 2年限定保証
測定機能：THRU-COAT（スルーコート）、スルーペイント エコーtoエコー、EMAT対応、最小値 / 最大値モード、2種類のアラームモード、ディファレンシャルモード、B-スキャン、アプリケーション自動呼出、温度補正、平均値 / 最小値モード
*EMEA地域では探触子は付属しないため、別途購入する必要があります。
ソフトウェアオプション
39DLP-OXIDE（Q1470008）：アクチベーションコード入力により起動する酸化スケール測定ソフトウェア
39DLP-HR（Q1470006）：アクチベーションコード入力により起動する高分解能測定ソフトウェア
39DLP-MM（Q1470007）：アクチベーションコード入力により起動する多層材測定ソフトウェア
39DLP-HP（Q1470005）：アクチベーションコード入力により起動するハイペネトレーション（低周波数）測定ソフトウェア
39DLP-EBSCAN（Q1470004）：エンコードB-スキャンソフトウェア
別売アクセサリー
1/2XA/E110（U8767104）：E110‑SB EMAT探触子用フィルターアダプター
38-9F6（U8840167）：RS-232ケーブル
38-C-USB-IP67（U8800998）：IP67準拠防水仕様USBケーブル
38DLP/RFS（U8780288）：フットスイッチ（出荷時に設置）
HPV/C（U8780124）：材料音速測定時の肉厚入力用デジタルキャリパー
38DLP-V-CC（U8840172）：デジタルキャリパー用ケーブル
EPLTC-C-VGA-6（U8840035）：VGA出力ケーブル
MICROSD-ADP-2GB（U8779307）：2 GB外部microSDメモリーカード（厚さ計では最大32 GBのmicroSDカードを使用可能）
BSCAN-ENC（U8779522）：エンコードB-スキャンバギー
38DL-ENC-CBC-10（U8840168）：10フィートエンコーダーケーブル
