금속 파이프 및 튜브의 벽 두께 측정

초음파 두께 측정기는 파이프의 접근 가능한 끝단으로 측정 범위가 국한되지 않기 때문에 공장 작업자나 최종 사용자가 파이프 또는 튜브의 벽 두께를 확인해야 할 때 유용하게 사용할 수 있습니다.공장에서는 비파괴 벽 두께 측정을 통해 허용 범위를 벗어난 조건을 감지할 수 있습니다.파이프를 절단하거나 제조 공정을 중단하지 않고도 연속 파이프의 동심도를 계속 자동으로 모니터링할 수 있습니다.마찬가지로, 공정에서 벽이 얇은 튜브를 정확하게 측정해야 할 때 초음파를 사용하면 전체 길이를 따라 비파괴 두께 측정이 가능합니다.

금속 파이프 및 튜브의 벽 두께 측정에 사용되는 초음파 장비

수동 두께 측정의 경우, Single Element 소프트웨어가 포함된 39DL PLUS™ 두께 측정기 및 45MG 두께 측정기는 ±0.001인치(±0.025)의 보정 정확도로 일반 금속 파이프 및 튜브의 디지털 판독값을 즉시 제공합니다. 이러한 두께 측정기를 적절한 탐촉자와 결합하면 0.020인치 미만부터 2인치 초과(0.50~50mm) 범위의 금속 튜브 및 파이프 벽 대부분을 측정할 수 있습니다. 정밀 측정기를 지연선 탐촉자와 함께 사용하여 ±0.0002인치, 즉 ±0.005mm의 보정 정확도로 두께를 측정할 수도 있습니다.

튜브의 직경이 0.200인치(5mm)보다 짧다면 39DL PLUS 측정기 또는 45MG 측정기를 Single Element 소프트웨어 및 수침 탐촉자와 함께 사용하는 것이 좋습니다. RBS-1 버블러 시스템은 수침 탐촉자로 초음파 두께를 측정하는 데 유용한 도구입니다.

내부나 외부 표면이 심하게 부식된 금속 파이프 또는 튜브의 경우에는 이중 소자 탐촉자를 사용하여 39DL PLUS 또는 45MG 두께 측정기로 벽 두께를 측정해야 합니다. 이 애플리케이션 노트에서 부식 측정에 대해 자세히 알아보십시오.

금속 튜브의 두께가 0.0008인치(0.203mm) 미만이라면 72DL PLUS™ 고주파 두께 측정기를 추천합니다. 고속 기기인 72DL PLUS 측정기는 60Hz의 파형 업데이트 속도와 최대 2kHz의 측정 속도가 특징입니다. 대형 풀컬러 터치스크린을 통해 다양한 각도에서 뛰어난 가시성을 제공하며, 최신 연결 및 통합을 위한 Wi-Fi®와 Bluetooth®를 지원합니다.

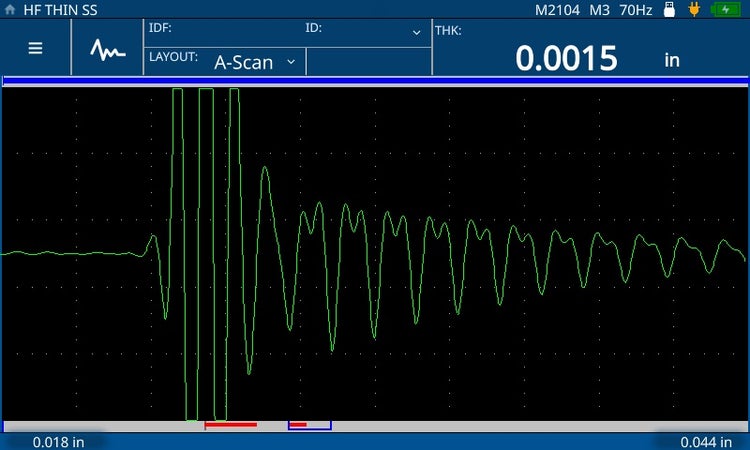

아래 이미지는 M2104(125MHz) 탐촉자와 72DL PLUS 두께 측정기를 사용하여 얇은 강판(두께 0.0015인치, 즉 0.0381mm)을 측정한 파형의 예시를 보여줍니다.

M2104(125MHz) 탐촉자를 사용한 72DL PLUS 두께 측정기의 얇은 강판(두께 0.0015인치, 즉 0.0381mm) 측정
