최후의 개척지 정복: 항공 합성물 분야에서 Ruckus Space가 두각을 나타내도록 돕는 AeroView™ 소프트웨어
Shawn Small은 자전거에 대한 애정과 기계공학 학위 그리고 세상에 긍정적인 영향을 주려는 의지를 결합하여 2008년에 Ruckus Composites를 설립했습니다.
다양한 탄소 섬유 부품을 검사하려면 맞춤형 위상 배열 프로브가 필요합니다.
그 이후, Ruckus는 Evident의 초음파 검사 기술을 사용하여 8000개가 넘는 탄소 섬유 자전거 프레임을 검사했습니다. Shawn과 Ruckus 팀은 자신들의 경험과 합성물에 대한 연구를 통해 초음파 검사, 탄소 섬유 부품 수리 및 생산, 영향력 있는 환경주의 분야의 리더로 국제적인 인정을 받았습니다.
2019년 즈음 Shawn은 Ruckus의 탄소 섬유 분야 역량을 자전거 프레임에서 더욱 확장하여 두 번째 회사를 설립하게 되었습니다. 그 두 번째 회사는 바로 Ruckus Space로, 혁신적인 검사, 수리, 설계 서비스를 필요로 하는 산업, 자동차, 항공우주 분야 고객을 지원합니다.

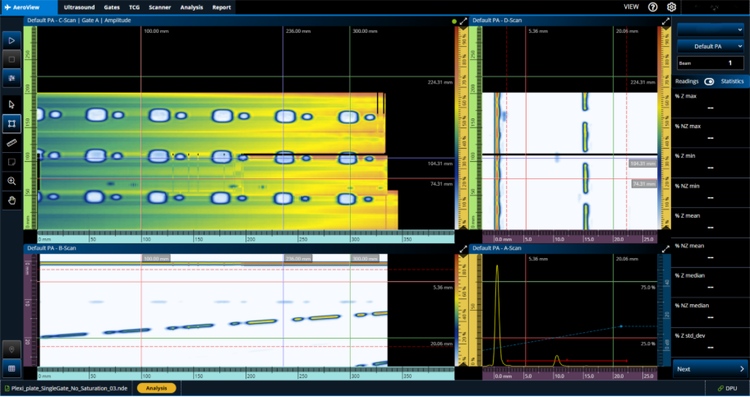

Shawn은 소프트웨어의 유연한 레이아웃을 조정하여 검사 요구를 충족하도록 뷰를 최적화합니다.
이러한 확장 이후 Ruckus는 항공 기반 위상 배열 초음파 데이터 분석을 지원하도록 특별히 설계된 Evident의 AeroView™ Analysis 소프트웨어를 사용하기 시작했습니다. 이 소프트웨어를 사용해 본 Shawn의 의견을 듣기 위해 최근 그와 인터뷰를 가졌습니다.
AeroView™ 소프트웨어는 목적에 얼마나 적합한가요?
Q: Shawn 님, 안녕하세요. 먼저 Ruckus Space를 소개해 주시고 이 회사가 어떻게 만들어졌는지 말씀해 주시겠어요?
A: 약 5년 전에 Ruckus Composites의 합성물 검사 부문이 점점 더 바빠지게 되면서 저는 우리가 지원할 수 있는 고객 유형에 맞게 더욱 전문화하기 위해 모든 합성물 검사를 담당할 두 번째 회사를 분사했습니다. 이를 위해 더 많은 장비와 자산, 지적 재산과 특허 출원을 축적하기 시작했습니다. 이러한 준비는 산업, 자동차, 항공우주라는 세 가지 분야의 주요 고객에게 중점을 두고 이루어졌습니다. 이렇게 Ruckus Space가 탄생했습니다.
Q: OminiScan™ X3 결함 감지기와 함께 사용하고 계시는 Evident의 AeroView Analysis 소프트웨어는 Ruckus Space에 어느 정도로 유용했나요?
A: 항공우주 측면에서 AeroView는 탄소 섬유 튜브 분석 역량을 강화시켰습니다. 예를 들면, 저는 이번 주의 나머지 기간 동안 항공기 검사를 수행할 것입니다. 이 기간 동안 60개의 항공기 탄소 섬유 튜브를 검사할 수 있을 거라고 생각합니다. 저희는 AeroView를 사용하여 많은 항공기 검사를 수행하고 데이터를 분석합니다.
튜브 이멀젼 탱크에 탄소 섬유 튜브 로드하기.
또한 이제 AeroView를 사용하여 자동 이멀젼 스캔을 많이 할 수 있습니다. 우리는 자체 이멀젼 스캐너 탱크 4개를 구축했습니다. 두 개는 튜브와 관련된 것인데 최대 3미터 튜브를 스캔할 수 있습니다. 이때 AeroView가 매우 유용하게 사용됩니다. 이 스캐너 탱크를 가지고 많은 사전 설치 작업을 수행하며, 특히 튜브에서 이러한 작업을 많이 합니다. 우리는 한 회사의 전체 탄소 섬유 튜브 재고를 점검할 예정인데 현재 점검할 튜브가 수천 개가 될 것 같습니다. 자동 이멀젼 스캔과 OmniScan X3를 사용하여 대략 3분만에 튜브 하나를 스캔할 수 있습니다. 그 다음, AeroView를 사용하여 스캔 데이터를 분석합니다.
튜브 이멀젼 탱크용 맞춤형 드라이버 어셈블리.
Q: 탄소 섬유 검사 프로세스에 AeroView 소프트웨어를 사용하여 얻을 수 있는 주된 장점은 무엇이라고 생각하시나요?
A: 제가 특히 AeroView에 끌린 이유는 이멀젼 스캔이 필요했고 그 당시 한계점이 있었기 때문입니다. 즉, 스캔하는 방식에 한계가 있었는데, 우리가 사용했던 기계는 한 방향으로만 정보를 기록할 수 있었습니다. AeroView의 주된 장점 중 하나는 데이터를 90° 회전하고 C 스캔 이미지 생성을 위해 게이트와 게이트 배열을 조작할 수 있다는 것입니다.
간단하게 들리지만 그때까지 우리가 사용했던 소프트웨어는 이렇게 하지 못했습니다. 직경이 매우 작지만 길이가 매우 긴 튜브를 스캔해야 하므로 데이터 파일이 구축되는 방식이 매우 번거로웠습니다. AeroView는 데이터를 회전하여 더 효과적으로 배치하고 데이터 스크린을 체계적으로 정리할 수 있으므로 매우 큰 장점을 제시했습니다.
AeroView의 또 다른 주요 장점은 우리가 사용했던 다른 검사 소프트웨어보다 훨씬 더 빠르다는 것입니다. AeroView 인터페이스는 매우 모던하고 간편합니다. 모든 게이트를 배열하고 재구축할 수 있는 것도 좋습니다. AeroView에서는 모든 것을 평탄화하여 에코로 만들고 이로부터 모든 게이트 구축을 수행할 수 있습니다. 그리고 이 모든 작업을 매우 빨리 할 수 있습니다.
정말 대단한 장점이죠. 이 덕분에 모든 이멀젼 탱크, 가공, 허용 오차 또는 애플리케이션 관련 문제를 거의 방지할 수 있습니다. 튜브에 움직임이 있거나 베어링 등이 소모되면 AeroView를 통해 모든 데이터를 평탄화하고 더 간단하게 정리할 수 있습니다. 이것은 결함이 있는지 분석할 수 있는 빠르고 훌륭한 방법입니다.

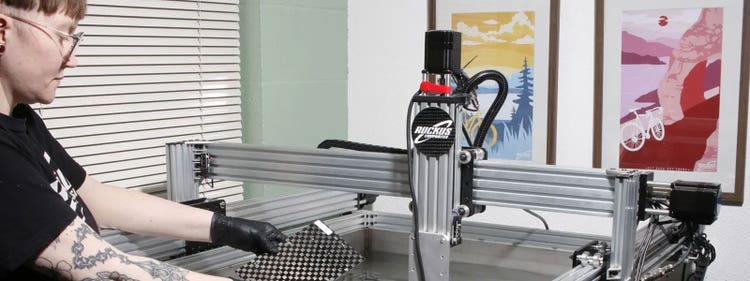

3축 갠트리 이멀젼 탱크에 로드된 맞춤형 평탄화 플레이트 표본.
Q: AeroView와 과거에 사용했던 소프트웨어 시스템을 비교해 보면 분석 품질 면에서 어떤 차이가 있습니까?
A: AeroView는 전에는 할 수 없었던 일부 작업들을 지원합니다. 다른 소프트웨어를 사용할 때는 이멀젼 스캔이나 자동 스캔을 할 수 없었지만, 지금은 데이터의 품질이 훨씬 우수하므로 이러한 스캔을 고해상도로 수행할 수 있습니다. 이건 엄청난 장점입니다. 이러한 장점은 탄소 섬유 튜브 스캔만 두고 볼 때 Ruckus Space에 엄청난 기회들을 열어주었습니다.
현재 우리가 생성하고 분석 중인 초음파 검사 데이터의 양은 어마어마합니다. 그런데 분석 속도는 훨씬 더 빠르고 데이터 품질은 훨씬 더 우수하며 해상도도 훨씬 더 훌륭합니다. 또한 데이터 분석 유연성도 증대되었습니다. AeroView는 우리에게 많은 새로운 기회를 만들어 주었습니다.
Q: Shawn 님, 감사합니다. Evident의 제품을 통해 고객이 성장하고 발전하는 사례에 대한 이야기를 듣게 될 때 항상 감사한 마음입니다.
A: 저도 이야기를 들려드릴 수 있어 기쁩니다. Evident는 항상 매우 큰 도움을 주었습니다. 대화할 수 있는 기회도 감사히 여기고 있습니다. Ruckus Space는 검사하기 어려운 많은 부품들을 받게 됩니다. 따라서 전 세계 합성물 섬유 분야 고객들의 요구를 충족하기 위한 최적의 도구가 계속 필요할 것입니다.
AeroView Analysis 소프트웨어 자세히 알아보기
.nde 데이터 형식과 호환되는 AeroView Analysis 소프트웨어는 다음 기기를 사용하여 0°에서(중첩 있음) 획득된 PAUT 데이터를 분석하는 데 사용할 수 있습니다.
- OmniScan X3 결함 감지기(모든 모델)

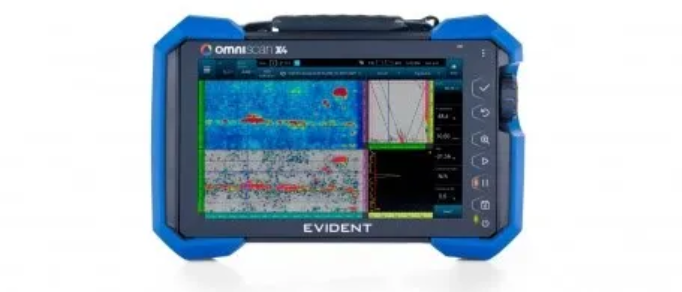

- OmniScan X4 결함 감지기(모든 모델)

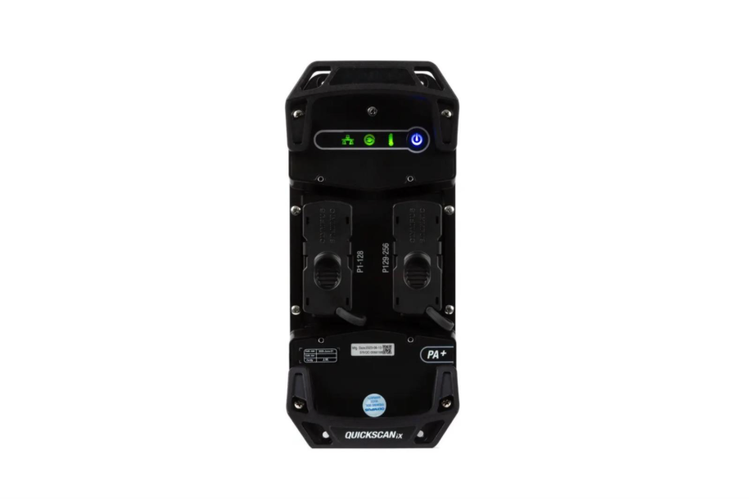

- QuickScan iX ™ PA+ 데이터 획득 장치
AeroView Analysis는 또한 데이터 획득을 위해 OmniScan X4 또는 QuickScan iX PA+ 장치와 사용할 경우 AeroView Inspection 소프트웨어와 호환됩니다.
여기에서 AeroView 소프트웨어가 제공하는 분석 도구에 대해 자세히 알아보세요.
AeroView™ Inspection 소프트웨어로 워크플로 간소화
AeroView Inspection 소프트웨어를 사용하면 작업자는 OmniScan BlackBox 앱 또는 QuickScan iX PA+ 데이터 획득 장치를 실행하는 OmniScan X4 장치를 통해 PC 또는 노트북에서 직접 PAUT 데이터를 획득할 수 있습니다. 이 구성을 사용하면 분석 전에 데이터를 전송할 필요가 없습니다. 생산성을 더욱 높이기 위해, AeroView Inspection은 두 인스턴스가 한 대의 컴퓨터에서 열리도록 하여 새 부품을 스캔하면서 검사된 부품을 분석할 수 있는 유연성을 제공합니다. AeroView Inspection은 모든 128-receiver-channel OmniScan X4 모델(:128로 끝나는 모델) 및 모든 QuickScan iX PA+ 장치와 호환됩니다.
추가 정보, 데모 또는 견적이 필요하시면 현지 Evident 담당자에게 문의하거나 여기에서 Evident에 문의하세요.
