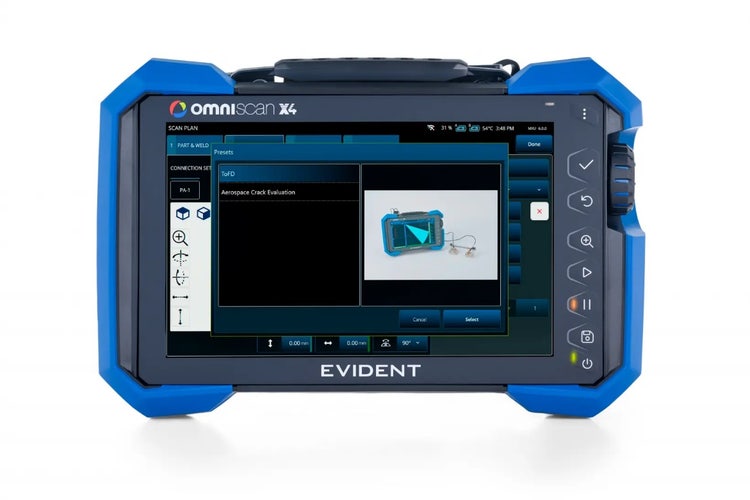

새로운 OmniScan™ X4 위상 배열 결함 감지기는 빠르고 정확한 결함 감지, 고급 이미징 기술, 견고한 성능을 지속적으로 성장하고 다각화할 수 있는 역량과 결합하여 비파괴 검사(NDT)의 가능성을 넓힙니다.

OmniScan 제품군의 또 다른 대표적 특징은 사용 편이성입니다. Evident는 수십 년 간의 개발과 개선 경험을 바탕으로 기기의 소프트웨어가 분명하지만 포괄적인 단계별 워크플로를 제공하도록 기술을 갈고닦아 설정부터 분석까지 사용자의 효율성과 역량을 최적화하는 다양한 도구를 제공합니다.

그 대표적인 예는 OmniScan X4 온보드 스캔 플랜 빌더입니다. 이 제품은 분명한 3D 모델링 등 설정을 간소화하는 도구들로 세심하게 설계되어 어느 방향에서나 특정 부분을 정의하고 스캔할 수 있도록 지원합니다. 또한 정밀한 방향 설정과 자산 내 스캔 영역의 손쉬운 배치를 지원합니다.

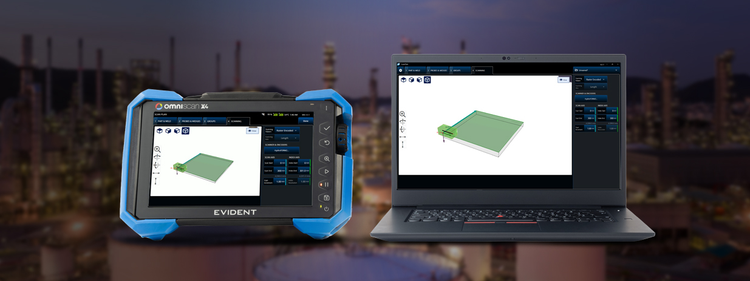

이제 PC나 노트북에서 모든 온보드 스캔 플랜 도구를 사용할 수 있다는 것을 알고 계셨나요?

워크플로 최적화, 생산성 향상

OmniScan™ X4 장치를 보완하도록 설계된 ScanPlan 소프트웨어는 검사 프로세스의 효율성과 일관성을 높입니다. 이 컴퓨터 소프트웨어는 원격 설정 생성을 지원하여 OmniScan X4 장치의 현장 가용성을 극대화하므로 사용자는 가장 편리한 곳에서 편리한 때에 편안하게 작업을 수행할 수 있습니다.

ScanPlan 소프트웨어를 프로세스에 통합하면 자원 관리를 개선하고 표준화를 강화할 수 있을 뿐만 아니라 예측 가능성이 더 높은 예산을 책정할 수 있습니다.

무료 업데이트—반복적으로 발생하는 비용 없음

ScanPlan의 영구 소프트웨어 라이선스에는 숨겨진 비용이나 반복적으로 발생하는 비용이 없습니다. ScanPlan 소프트웨어는 쉽고 빠르게 설치할 수 있으며, Evident 웹사이트의 ‘소프트웨어 다운로드’ 페이지에서 직접 다운로드 가능합니다. USB 동글은 필요하지 않습니다. ScanPlan 소프트웨어를 설치한 후에는 새로운 릴리스가 나올 때마다 무료로 업데이트할 수 있습니다.

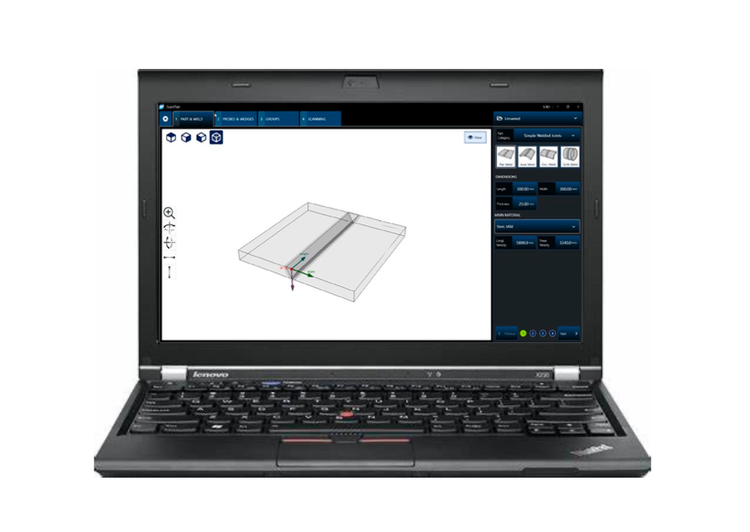

OmniScan X4 스캔 플랜과 동일한 사용자 친화적 인터페이스

OmniScan X4 사용자는 교육을 받을 필요가 전혀 없습니다. ScanPlan 소프트웨어를 사용하면 온보드 스캔 플랜과 동일한 방식으로 PC에서 NDT 검사를 설정할 수 있습니다. 모든 도구를 컴퓨터에서 사용할 수 있습니다.

현장으로 향하기 전에, 이 소프트웨어를 사용하여 통합 3D 모델링 및 AIM(Acoustic Influence Map) 모델링 도구로 최적의 구성 매개변수를 설정했는지 확인할 수 있습니다. 보고서를 준비하는 경우에는 PC에서 스크린샷을 캡처하고 저장할 수 있어 간편하게 문서에 스크린샷을 삽입할 수 있습니다. 따라서 OmniScan X4 장치에서 파일을 전송할 필요가 없습니다.

처음부터 설정을 생성하거나 기존 설정 파일을 편집하여 사용할 수 있습니다. 새로 설정을 생성하는 경우, OmniScan X4 획득 장치를 사용할 때와 같은 방식으로 쉽게 부분을 편집하고, 프로브 및 웨지 또는 사전 설정을 선택하고, 그룹을 선택하고, 스캔 패턴을 편집할 수 있습니다.

간편하고 직관적인 설정 빌더

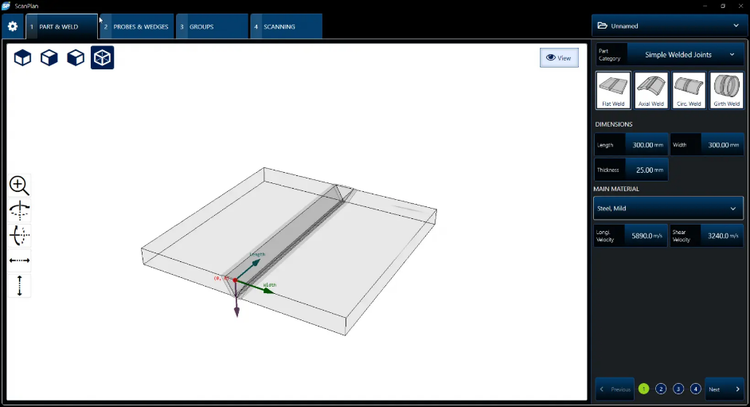

ScanPlan 소프트웨어는 OmniScan X4 소프트웨어에서 본 간편한 워크플로 설정을 기반으로 작동합니다. 첫 번째로, PART & WELD 탭에서 부분 매개변수를 선택합니다.

용접 여부, 기하, 규격, 두께, 재료 등에 따라 부분을 편집할 수 있습니다.

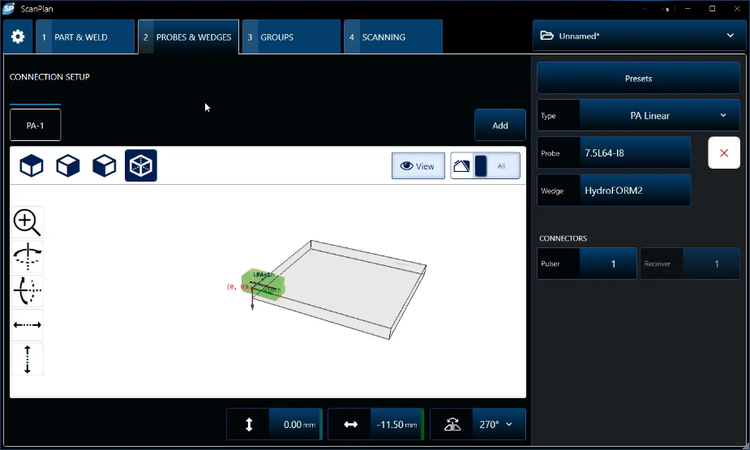

그 다음, PROBES & WEDGES 탭에서 프로브 및 웨지 매개변수를 설정하거나 애플리케이션 사전 설정을 선택할 수 있습니다.

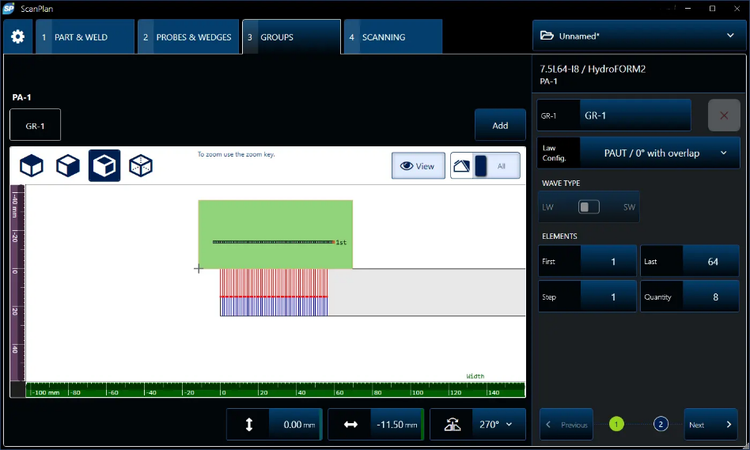

그 후, GROUPS 탭에서는 그룹의 수를 선택하고 각 그룹을 편집할 수 있습니다. 선형, 부채꼴, 복합, PAUT / 중첩이 있는 0°, TFM / PCI 또는 PWI. 각 그룹의 이름을 변경할 수도 있습니다.

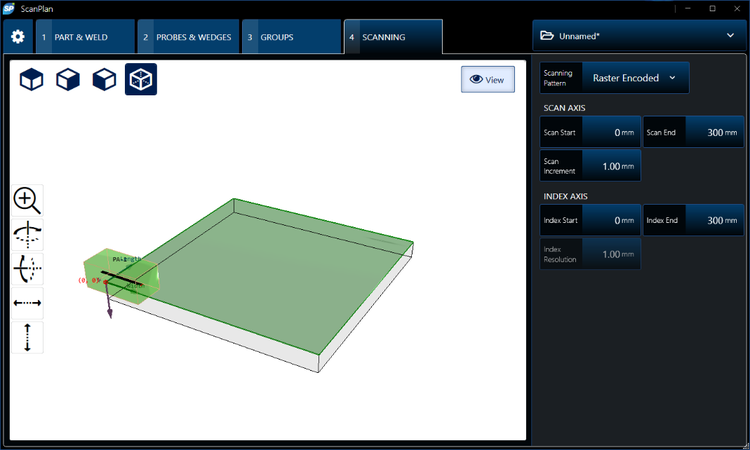

마지막으로, SCANNING 탭에서는 스캔 패턴을 구성하고 편집할 수 있습니다.

설정이 완료되면, 파일을 USB 스틱이나 OneDrive에 저장한 다음 OmniScan X4 결함 감지기, 다른 데이터 획득 장치 또는 소프트웨어로 전송할 수 있습니다.

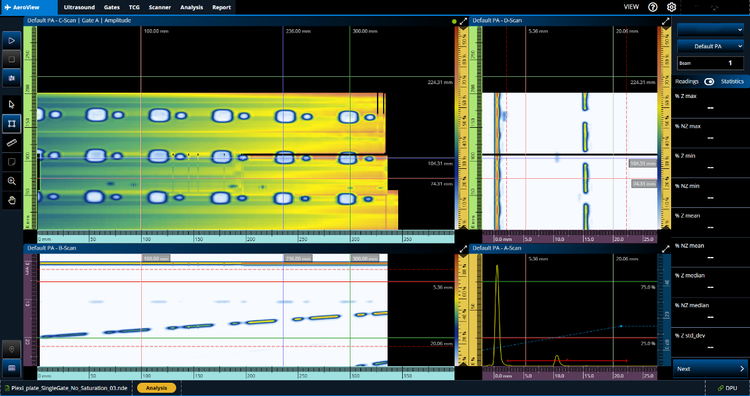

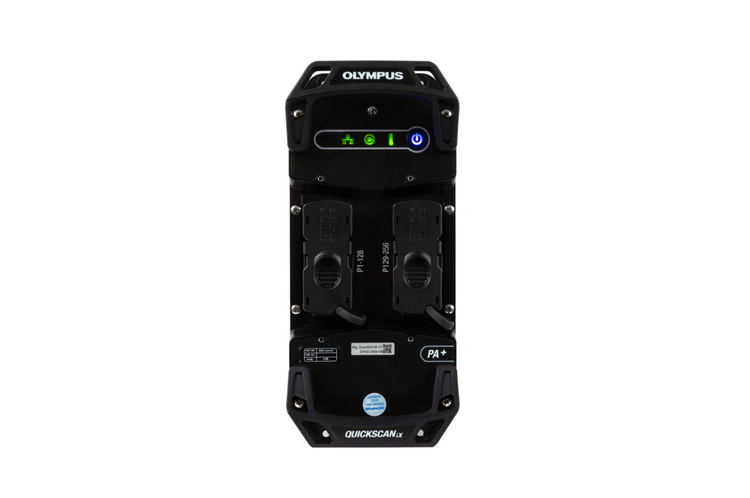

ScanPlan 소프트웨어는 .uset 파일 형식을 지원합니다. 이 파일 형식은 OmniScan X4 결함 감지기(모든 모델), QuickScan iX PA+ 데이터 획득 장치 및 AeroView 검사 소프트웨어(OmniScan X4 장치에 사용됨)와 호환됩니다.

사용자가 검사 기술의 최전선에서 최신 기술을 활용할 수 있도록 ScanPlan 소프트웨어는 Evident가 제공하는 무료 분기별 업데이트를 통해 새로운 기능이 추가되고 항상 개선됩니다. 또한, ScanPlan 라이선스 보유자는 여기를 클릭하여 최신 버전을 무료로 다운로드할 수 있습니다.

더 자세히 알아보고 싶으시면 현지 Evident 담당자에게 문의하거나 Evident에 문의해 주시기 바랍니다.
