Overview
강력한 유연성

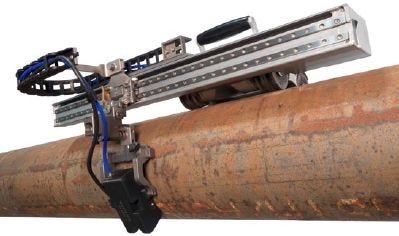

파이프 엘보는 유동 가속 부식(FAC)과 같은 원인으로 인한 손상에 취약하지만, 볼록한 모양에서 오목한 모양으로 변화되고 파이프 직경이 다양하므로 검사하기가 어렵습니다. FlexoFORM™ 솔루션은 유연한 위상 배열 프로브 기술을 스캐너에 통합하여 이러한 어려움을 해결합니다. 이 솔루션은 4.5인치 OD의 직경부터 편평한 직경까지 엘보에서 해석하기 쉬운 데이터를 수집하는 데 사용할 수 있으며 다음을 포함한 여러 장점을 제공합니다.
- 100% 엘보 커버리지
- 직관적인 2D C 스캔 이미징
- 고해상도 데이터(1mm × 1mm)
- 빠른 엘보 벽 두께 측정
- 워터 컬럼 시스템으로 유지되는 콘스탄트 커플링
고해상도 데이터

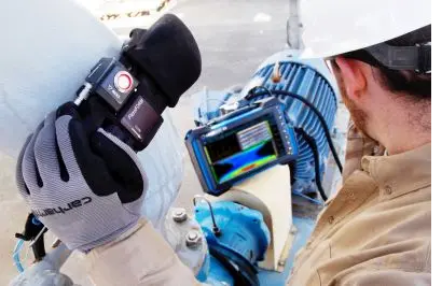

이 스캐너는 잔여 벽 두께, 부식 함몰 부위 및 벽 중간의 적층 또는 개재물 등 다양한 유형의 손상 또는 이상을 감지하고 측정하기 위해 OmniScan™ X3 또는 SX 기기와 함께 사용됩니다. 결함 감지기 또는 OmniPC™ 소프트웨어에서 제공되는 여러 가지 뷰와 함께 고밀도 데이터를 사용하면 엘보 상태에 대한 선명한 이미지를 얻고, 더 빠르고 쉽게 데이터를 해석할 수 있습니다.
스캔 방향은 인코딩되어 있고, 스캐너에 직접 위치한 인덱싱 버튼을 사용하여 두 번째 축에서 인덱스 증분을 수행할 수 있습니다.
자석 바퀴 덕분에 스캐너가 파이프에 단단히 부착되며, 폼 개스킷은 영구적으로 표면과 접촉하게 되므로 워터 컬럼이 채워진 상태로 유지됩니다.
이 스캐너는 물 소비를 최소화하는 물쐐기(water wedge)를 사용하며, 쉬운 기포 관리를 지원하는 동시에 엘보의 볼록하고 오목한 모양에 맞게 작동하고 보통의 거칠기를 가진 표면에 커플링되고 데이터를 전면 벽에 동기화합니다.
각 쐐기는 특정 파이프 직경에 맞도록 높이가 다르게 조정됩니다. 프로브와 쐐기 어셈블리를 스캐너에 장착하기만 하면 시스템을 사용할 준비가 완료됩니다.
Scanning Options
스캐닝 옵션
종단 스캐닝

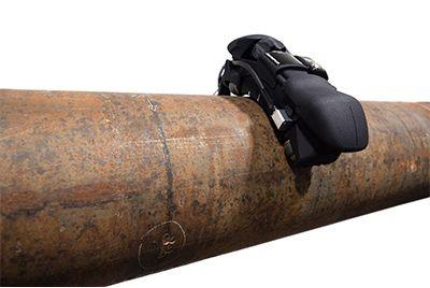

이 스캐닝 구성은 더 작은 파이프에 유용하거나 관심 영역이 파이프 주변의 특정 구역 내 집중되어 있을 때 유용합니다. FlexoFORM 솔루션의 종단 스캐닝 기능 또한 발전용 보일러의 수벽을 검사할 수 있는 강력한 도구로 만들어 줍니다.
소구경 엘보 수동 스캐닝

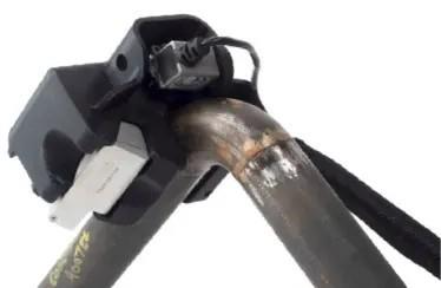

소구경 웨지 시리즈는 4.5인치보다 작은 파이프를 검사하는 데 사용할 수 있습니다. 사용자는 1.3인치 외경에서 최대 4인치 외경까지의 엘보 또는 파이프의 외호면(외부 곡선)을 수동으로 스캔할 수 있습니다. 인코딩된 C-스캔의 경우 SFA1-SMALL 웨지 시리즈에 Mini-Wheel™ 인코더를 장착할 수 있습니다.
자동 스캐닝
일부 응용 분야에서는 종단 스캐닝이 원주 방향 스캐닝보다 선호됩니다. SFA1-AUTO 웨지 시리즈는 8.625인치 외경에서 최대 평면까지 포함하는 지름의 파이프에서 작동합니다.
