海油工程开启中国海洋工程质量控制新时代

相控阵检测技术在海洋工程的开发与应用

海洋石油工程股份有限公司（以下简称海油工程），是中国唯一集海洋石油、天然气开发工程设计、陆地制造和海上安装、调试、维修以及液化天然气、炼化工程为一体的大型工程总承包公司，远东及东南亚地区规模最大、实力最强的海洋油气工程EPCI（设计、采办、建造、安装）总承包商之一。

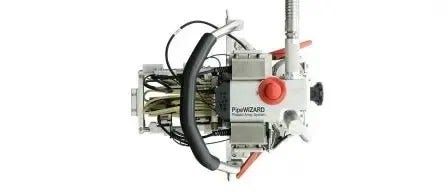

海油工程采用EVIDENT 全自动检测系统（PipeWIZARD）研发的碳钢管道AUT检测工艺，复合管道（CRA）AUT检测工艺完全满足DNV-OS-F101(2012)标准要求，为国内外业主提供优质的质量控制服务。

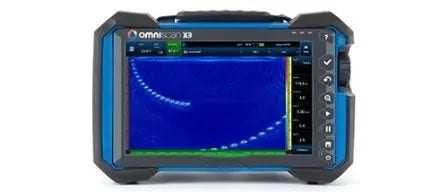

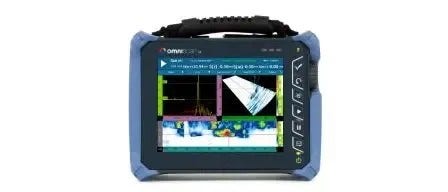

海油工程拥有雄厚的技术实力，先后开发出薄厚壁管AUT检测工艺，4.5”海管AUT检测工艺，海底管道焊缝快速水冷装置，缺陷高度精确定量方法等，成功应用于工程实践；碳钢PAUT和不锈钢PAUT检测工艺也成功应用于工程实践。现海油工程拥有PipeWIZARD检测系统13套，OMNISCAN检测系统9套。

碳钢管道AUT检测工艺

碳钢管道AUT检测工艺进行了可靠性，重复性，温度灵敏度及焊缝破坏性试验，完成所有试验焊缝的AUT数据采集，RT数据采集，TOFD数据采集，IMUT数据采集。加工完成98个试验焊缝，445个焊接缺陷，1080次的数据采集，2200片SALAMI宏观切片，264张RT底片，1712份数据报告。所有试验方法，过程及实验结果均满足DNV-OS-F101(2012)的要求，获得DNV GL的认证报告（Report 2013-4086_Rev01）。

碳钢管道AUT检测工艺高度定量偏差（表1）及POD数值（表2）如下：

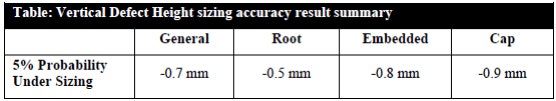

表1: 碳钢管道5% Undersizing

表2:碳钢管道POD

复合管道（CRA）AUT检测工艺

复合管道（CRA）AUT检测工艺成功解决了不锈钢检测的技术难点，开发的CRA定量软件，确保了焊接缺陷准确定位，定量。

复合管道（CRA）AUT检测工艺进行了可靠性，重复性，温度灵敏度及焊缝破坏性试验，完成所有试验焊缝的AUT数据采集，RT数据采集。加工完成22个试验焊缝，285个焊接缺陷，140次的数据采集，445片SALAMI宏观切片，96张RT底片，498份数据报告。所有试验方法，过程及实验结果均满足DNV-OS-F101(2012)的要求，获得DNV GL的认证报告（Report No 2014-4104 Rev 02）。

复合管道（CRA）AUT检测工艺高度定量偏差（表3）及POD数值（表4）如下：

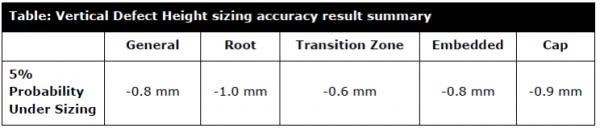

表3: 复合管道（CRA）5% undersizing

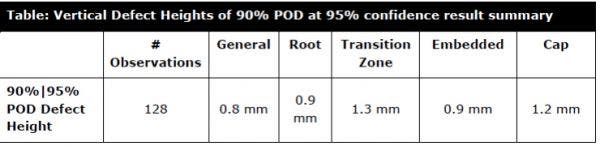

表4:复合管道（CRA）POD

项目应用成果

海油工程开发的AUT检测工艺，PAUT检测工艺顺利通过康菲石油，HUSKY,NEWFIELD，CNOOC等业主审查，为业主提供了令人满意的质量控制服务。

海油工程一直以来，并将继续秉持为业主提供一流质量服务的理念，通过不断完善现有工艺，开发新技术，打造一流的工程质量，为业主提供优质产品。
