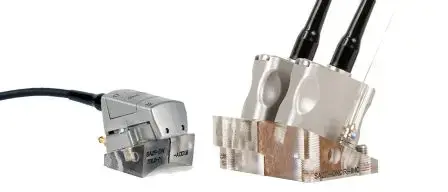

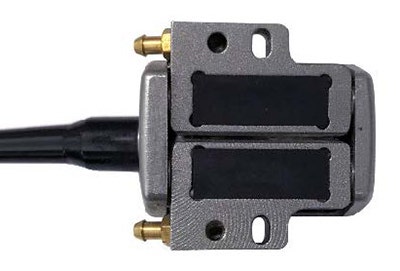

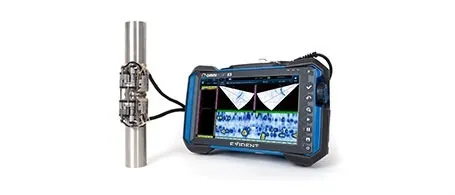

使用双晶线性阵列（DLA）探头检测小直径奥氏体钢管

应用：

标准线性横波探头不能对薄壁小直径奥氏体钢管道进行检测。

问题：

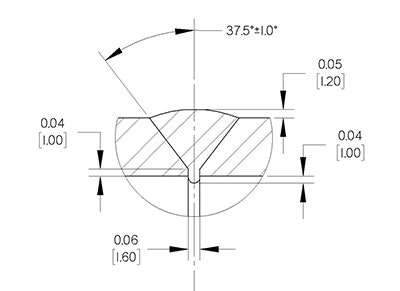

标准线性横波探头不能充分满足检测小直径管道的要求。 薄壁小直径焊接管道的声学特性，对双晶线性阵列探头提出了独特的要求。 为了确保在预期的区域聚焦，需要为每种直径使用不同的楔块屋顶角。

结果应该是在所测焊缝中线上出现两个反射体的峰值信号。

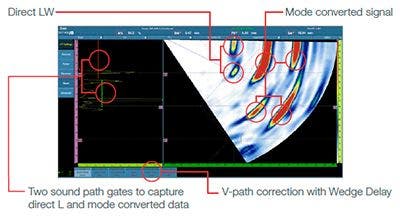

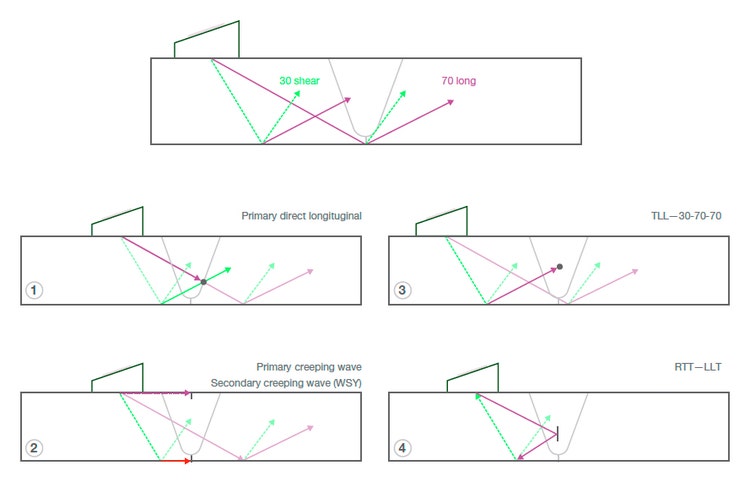

下面的几个示意图表明在使用纵波双晶线性阵列探头进行检测时，声束可能在材料中传播的路径。 如果正确地设置了闸门，闸门A将显示图1与图2中声束以纵波压缩声速传播的路径，并在适当的体积位置上绘制焊缝的叠加图形。 闸门B中会显示图3和图4的情况，至少会包含1个横波半声程，而且即使这个半声程没有被正确绘制，对于缺陷探测和长度定量来说，还是很有用处。

结果：

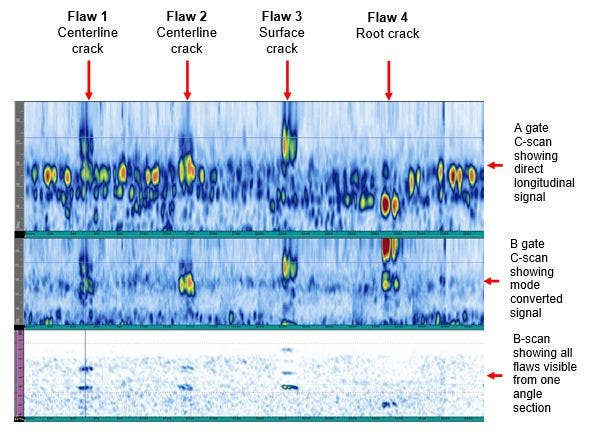

我们使用校准过的设置进行扫查，并记录下检测数据。 我们发现闸门A记录了焊缝的几何形状，以及来自管道4个缺陷的信号响应。 将C扫描改为显示闸门B后，我们在观察改变了模式的信号时会发现，可以非常容易地辨别出在扫查轴方向上不同位置的缺陷。

接下来，我们观察一下A-C-R-S视图中的每个缺陷。 我们可以在这个视图中看到扫查轴方向上的每个缺陷信号指示、光标所在位置的A扫描，以及缺陷指示信号被定位*在焊缝中的R/S扫描。 我们观察闸门A中的数据，以核查使用这些数据所绘制的图像是否正确，同时要记住改变了信号模式后，更多的缺陷指示会出现在视图中。

*只有在直接纵波穿出了闸门A的阈限时，缺陷指示的位置才会是正确的。

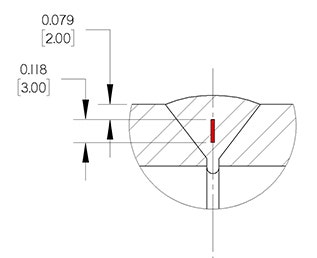

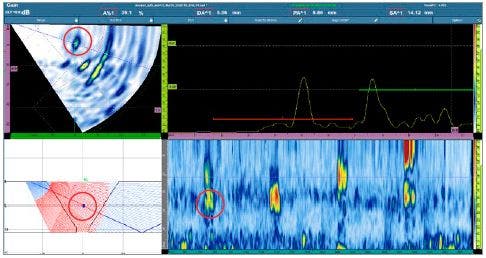

缺陷1 是焊缝中线上的裂纹，可以在闸门A和闸门B中探测到这个缺陷。 我们可以在正对着焊根图形上方的焊缝体积中观察到这个正确绘制的焊缝中线上的裂纹。 此外，还有一个在模式转换后出现的信号，这个信号所在的位置不准确，但是对于缺陷探测以及定量缺陷在扫查轴方向上的长度却非常有用。

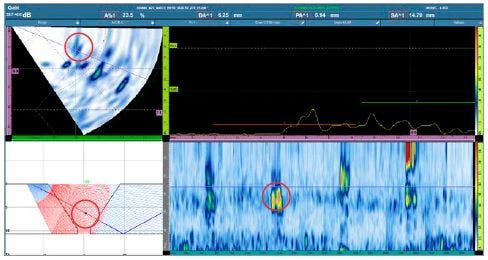

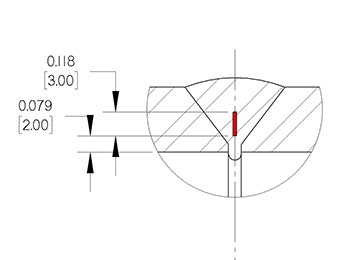

缺陷2 是焊缝中线上的另一个裂纹，通过转换信号的模式，可以清晰地探测到这个缺陷，但是其在直接纵波上的信号却显得非常微弱。 这里，我们可以看到位于焊缝中心的这个缺陷的波幅显示为23.5%。

缺陷3 是一个沿着焊缝坡口方向伸展的外侧疲劳裂纹。 缺陷3的指示信号非常清晰地显示在经过模式转换的数据图形中，但是在直接纵波扫描中，其波幅却只有19.6%。

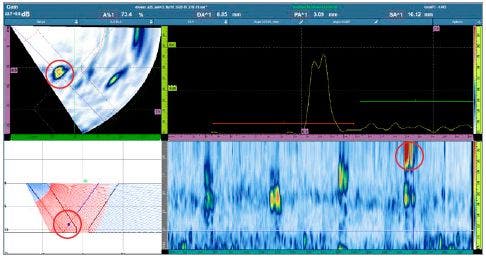

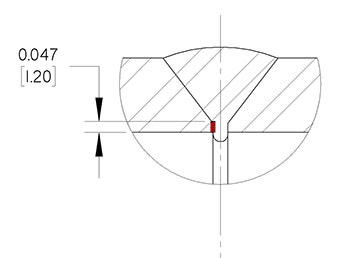

缺陷4 是一个沿着焊根方向伸展的内侧疲劳裂纹。 这个缺陷正好显示在纵波信号的第二个半声程上，而且被准确地绘制在焊缝叠加图形上。

结语

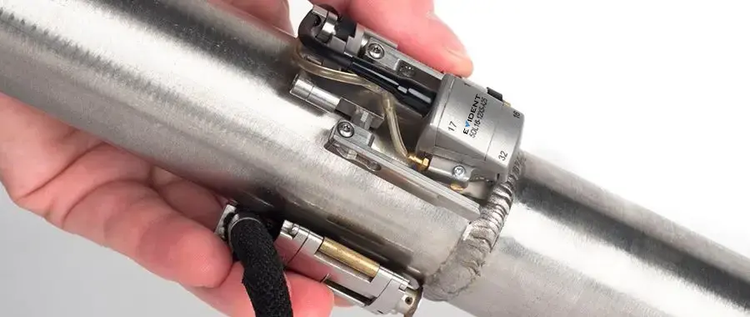

A25双晶线性探头可以检测薄壁小直径奥氏体管道的焊缝。 使用定位闸门显示所有模式的信号，可以确保有效探测到缺陷，并对缺陷的长度进行准确的定量。 要成功完成检测，深入了解回波的动态变化、双晶线性信号模式，以及探头校准等信息，至关重要。
