使用Evident的高温相控阵解决方案，检测温度高达150 °C的高温部件

引言

操作人员在对高温工件和组件进行超声相控阵检测时，会遇到某些挑战。典型相控阵探头中的压电晶片和内部连接对热量非常敏感，而且可能会因为高温而受到损坏。为了解决这个问题，Evident开发了一款新工具，可在温度高达150 °C的情况下进行手动相控阵检测。

挑战

当相控阵探头的温度升高时，其压电晶片和电气连接就可能会受到损坏。我们的测试表明如果温度达到80 °C，一般的相控阵探头就会完全损坏。为了安全使用探头，一定不要使探头的温度超过60 °C。

隔热、散热和冷却性能是设计楔块时要考虑的三个重要因素，目的是要避免过多的热量传输到探头晶片。探头的线缆也应该被保护好，以避免被正在检测的高温组件损坏。

楔块和组件的声速会因温度的不同而发生变化，这种变化可能会影响聚焦法则的计算和声束入射点的位移，从而在定位缺陷指示时会产生定位错误。在定位缺陷时，还必须要考虑到超声信号的衰减和频率的变化。

解决方案

Evident开发了一系列新型楔块产品，可使用户对高达150 °C的高温部件进行检测。为了确定这些楔块的性能并验证楔块的效率，我们在实验室使用OmniScan MX2探伤仪对这些楔块进行了测试。测试过程中，探伤仪经过配置，完成了从横波40°到70°的扇形扫查，一般在使用相控阵探头完成焊缝检测应用时，进行这种扫查。

楔块由被称为ULTEM™的一种无固定形状的热塑性聚醚酰亚胺树脂材料制造。由于这种材料在接近200 °C的高温时才会转化为玻璃，因此具有耐高温、高强度和高刚度的特点。

两款具有上述特性、可用于高温检测的楔块型号是SA31C-ULT-N55S-IHC和SA32C-ULT-N55S-IHC，现在可供用户订货购买。这些楔块上带有安装孔，可安装Evident的袖珍轮式（Mini-Wheel）编码器，以进行编码检测。Evident的其它楔块系列产品相对来说，比较容易使用ULTEM材料，以机加工方式制造。但是，由于楔块的散热性能还取决于其几何形状，因此用户还需适当注意，并咨询Evident代理商，确认他们的楔块制作要求是否可行。

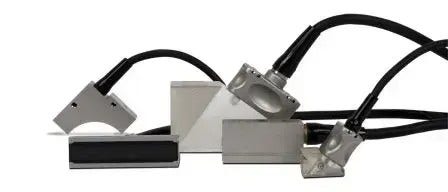

安装在ULTEM楔块上的Evident探头

我们在实验室使用加热到150 °C的组件对探头和楔块进行了测试。测试所使用的是OmniScan MX2探伤仪，所完成的检测是分辨率为1度的从横波40°到70°的典型扇形扫查。探头和楔块之间使用甘油耦合，楔块和组件之间使用高温耦合剂耦合。

用于高温检测的各种设备的工件编号及其说明

注释：上面所列的自定义PA楔块在设计时，考虑到了特定应用中的不同因素。如果实际的应用设置与预计的应用设置相比，发生了很大的变化，则这些楔块可能不再适合于应用，而用户可能需要对楔块进行重新设计。

在开放环境进行的典型的UT探伤和测厚应用中，使用薄层耦合剂，可使所形成的少量气体很快消散。但是，如果非常担心耦合剂气体会自燃（这种情况不太会发生），则不应该在超过自燃温度时使用这种耦合剂。

结果

我们对不同频率的探头进行了测试，以评价因使用ULTEM材料的楔块而引起的中心频率偏移的情况。在室温下，2.25 MHz探头的中心频率保持不变，但是5 MHz探头的中心频率会降低到4 MHz。中心频率偏差得最多的情况发生在7.5 MHz探头上，其频率会降低为5 MHz。我们由此得出结论，频率超出5 MHz的探头不应该使用ULTEM材料的楔块。在测试中，使用5 MHz的探头在温度为150 °C的表面上进行检测时，其中心频率会出现更多的偏差，下降为3 MHz。

在ULTEM材料的隔热特性被用于保护探头不受热量损伤的同时，散热性能也是延长检测时间的一个重要因素。当环境温度为25 °C时，楔块可以最长在10分钟内保持与温度为150 °C的表面接触。要使探头和楔块冷却，则需要再等待10分钟的时间。10分钟的冷却时间过后，我们没有发现楔块或探头有任何结构上的损坏。

当工件的温度达到150 °C时，只要楔块和工件之间的耦合质量保持正常，超声信号就不会出现明显的衰减现象。用户必须注意确保可靠的耦合效果。5 MHz的探头与ULTEM材料的楔块一起使用时，信号会出现4 dB的衰减，一般来说，这种情况属可以接受的正常变化。

当温度从24 °C增加到150 °C，ULTEM材料楔块的超声声速会从2470 m/s下降到2270 m/s，而钢中的横波声速会从3240 m/s下降到3103 m/s。因此，在使用基于室温条件下的材料声速计算的聚焦法则时，如果工件的温度上升到150 °C，我们会观察到声束入射点会有一点儿移动，折射角度也会有几度偏差。即使这些移动和偏差非常微小，为了在高温条件下，根据检测定性的要求，更精确地确定缺陷指示的位置，可能还是需要考虑到这些差异。在工作温度下使用已知声速计算聚焦法则，可以避免出现这种误差。为了进一步减小这种由声速变化而引起的潜在误差，Evident已经定义了在100 °C温度下，ULTEM材料声速为2340 m/s时，为获得某种额定的目标折射角度所需使用的楔块角度。

在室温下，使用45 dB增益在60度横波处探测到缺陷

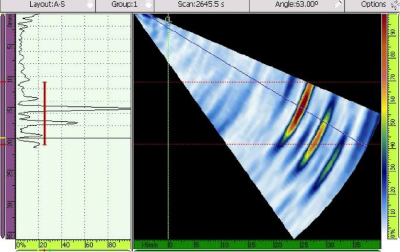

在150 °C时，使用49 dB增益和33.6毫米声程，在63度横波处探测到缺陷。

重要注释：

为了确保探头和楔块的结构完整性，每次使用设备进行检测时，不应超过10分钟，如果需要再次检测，则必须至少等待设备冷却10分钟以后才可以使用设备。这种工作周期基于最高25 °C的环境温度而设定。如果环境温度超过25 °C，则用户必须根据具体的工作条件谨慎定义适当的工作周期。

结语

用户使用Evident的高温楔块，可以对温度高达150 °C的组件进行简单、经济的手动编码相控阵检测，只要用户注意以下几点即可：使用频率不超过5 MHz的探头，了解频率会稍微有些下降，会出现微小的信号衰减，且折射角度会稍微有些增加。
