相控阵技术简介

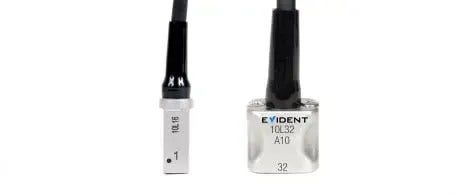

奥林巴斯为所有类型的相控阵超声检测（PAUT）检查提供了多种使用压电复合技术的相控阵（PA）探头。本文介绍的标准奥林巴斯PA探头分为三种类型：
- 角度声束探头
- 带有整合型楔块的探头

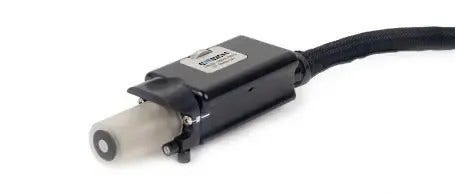

- 水浸探头
还可以设计其他类型的探头，以满足您的应用需求。使用相控阵探头的超声检测正迅速成为首选的无损检测方法，因为该方法比一些替代方法高效、可靠、安全。线性阵列探头是工业应用中常用的相控阵探头。定义相控阵探头的一个重要特征是有源探头孔径（活动平面中元件的总长度）。从用于焊接的双阵列探头到用于腐蚀的PA探头，每个选项都提供了快速的扫描速度、清晰的图像和准确的测试结果。
概览
Products

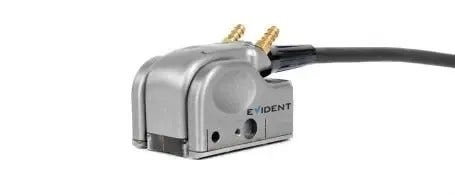

RexoFORM
With its unique Rexolite delay line and small footprint, the RexoFORM wedge is optimized for phased array 0° and angle beam inspection in limited-access locations. It offers an economical corrosion mapping solution, conforming to a wide range of pipe diameters without the need for a continuous water supply.
在被动轴上聚焦（PAF）的楔块
这个已获专利的聚焦楔块系列在对管道周向上的环焊缝进行检测时，有助于补偿声束在被动轴方向的发散现象。宽度较小的声束可以对扫查轴方向上的较短的缺陷进行定量，从而有助于降低报废率，并提供更清晰的图像。

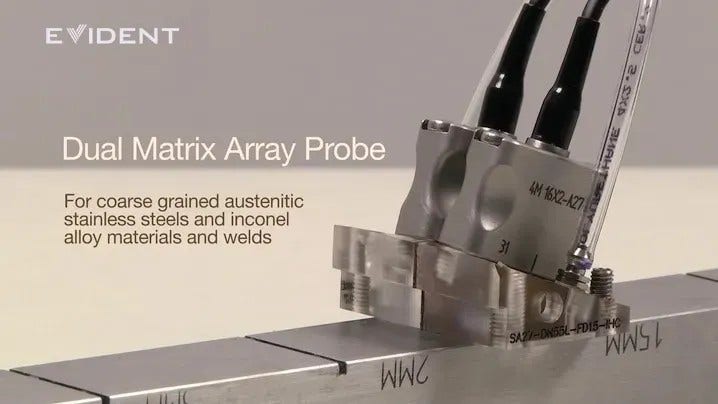

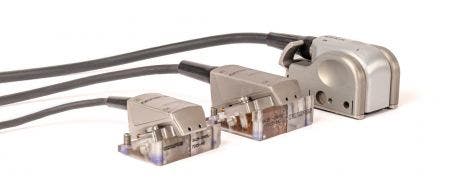

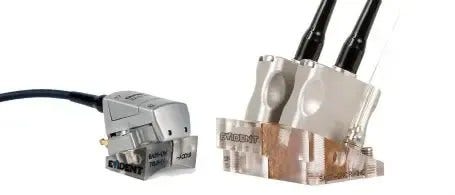

用于检测焊缝的双晶阵列探头
双矩阵（DMA）探头包含两个与同一个连接器连线的矩阵探头，具有使用发送-接收纵波（TRL）声束进行检测的能力。这类探头在检测带堆焊层的管道或具有高衰减性的材料时，特别有用。

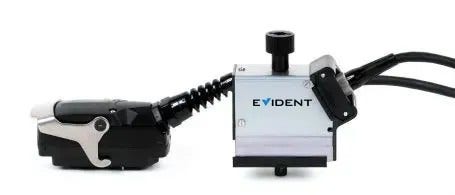

用于腐蚀检测的双晶阵列探头
双晶线性阵列探头，在腐蚀检测应用方面，为检测人员提供了多种优于常规超声双晶探头的优势。这种相控阵解决方案可以提供更大的声束覆盖范围、更快的扫查速度，以及具有更高数据点密度的C扫描成像功能，从而可提高检测效率。

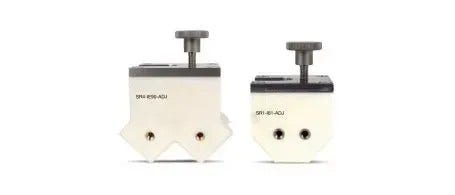

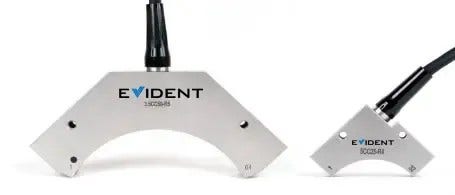

用于曲面阵列探头的水浸边角楔块
用于曲面阵列探头的水浸边角楔块具有一些特定的半径和角度，而且还可以对其半径进行调节，以适用于各种工件的检测。这些楔块的设计目的是用于手动扫查，并与袖珍轮式编码器组合在一起使用。

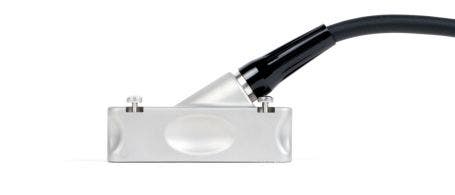

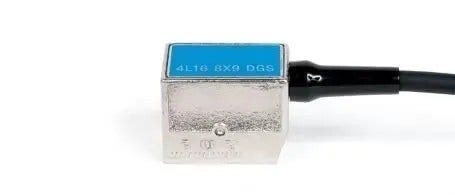

带有整合型楔块并符合规范的探头
这种带有整合型楔块并符合规范的探头将探头和楔块放置在同一个外壳中，从而可使探头和楔块的组合件具有很薄的剖面，以完成接触式角度声束检测。由于无需在探头和楔块之间使用耦合剂，因此探头和楔块之间会一直保持良好的耦合状态。这些探头除了可对应力腐蚀裂纹进行手动检测，并完成符合AWS和DGS规范的应用之外，还可同时使用40°到70°范围内的角度进行手动焊缝检测。

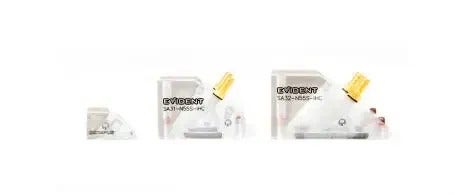

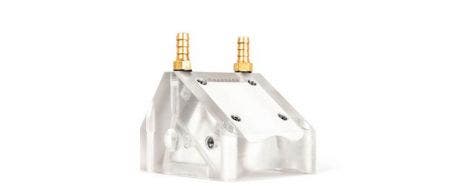

用于角度声束探头的楔块
奥林巴斯可为30°到70°范围的横波或纵波角度声束检测提供可在钢中生成0°、45°、55°和60°标准折射角度的楔块。这些楔块上带有不锈钢螺钉插孔，可使探头和楔块牢固地接合在一起。用户可以订购IHC楔块选项，以提高检测的质量。IHC选项包括喷水孔、用于连接奥林巴斯扫查器的楔块架上的安装孔，以及可提高防磨效果的硬质合金条。
