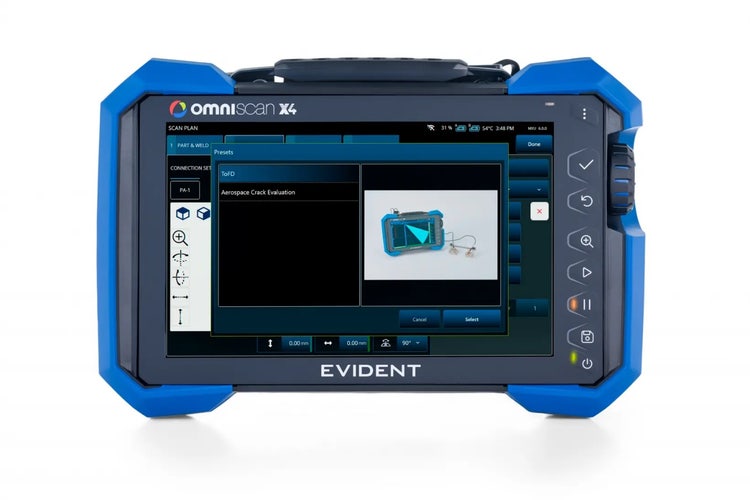

经过二十多年的技术发展，最终打造出OmniScan X4探伤仪，这是一款功能强大的便携式多技术检测仪器。为了大幅提升评估的可靠性，检测人员可以使用多种技术对信号指示进行验证：

• 相控阵（PA）和常规超声检测（UT）
• 衍射时差（TOFD）
• 全聚焦方式（TFM）
• 相位相干成像（PCI）
• 平面波成像（PWI）

OmniScan X4仪器的多组功能和优化的布局支持峰值效率，可采用不同的成像技术同时采集数据和并排比较数据视图（例如双TFM/PCI）。这款OmniScan升级版仪器配备了更快的处理器、更大的内存（RAM）和先进的成像工具，响应迅速，操作简便，即使是新用户也能轻松上手。

点击此处，详细了解其主要功能和改进内容。

推出一款新应用程序，助力您优化工作流程

Evident通过季度更新发布OmniScan X4软件的新功能和增强功能，您可以从我们的官网免费下载这些更新。

例如，我们的创新型PCI，就是通过其中一次更新推出的，而现在另一次更新为用户提供了 OmniScan Black Box（OmniScan黑盒子）应用程序。

OmniScan Black Box（OmniScan黑盒子）应用程序有什么作用?

OmniScan Black Box（OmniScan黑盒子）应用程序（我们简称为OBB），进一步扩展了OmniScan X4的能力和功能，且无需额外费用。首先在OmniScan X4探伤仪上安装并激活OBB应用程序，以将其纳入计算机控制的配置中。

在使用计算机远程控制OmniScan X4之前，需要具备以下几个条件。

计算机控制OmniScan X4的设置要求

• 您的OmniScan X4仪器必须是至少具有128个接收通道的型号，如64:128PR、32:128PR和16:128PR配置。
• 您需要在OmniScan X4仪器上安装免费的OmniScan Black Box（OmniScan黑盒子）应用程序，您可以点击这里直接下载。
• 您的PC机或笔记本电脑必须装有WeldSight Inspection（WeldSight检测）软件或者AeroView Inspection（AeroView检测）软件。这是因为这两种软件都与NDT Device API兼容，NDT Device API支持安装在OmniScan X4仪器上的OmniScan Black Box（OmniScan黑盒子）应用程序与您的计算机之间的通信。

如果您想了解以上组件的更多信息，请联系您的Evident代表，或填写我们的联系表单。

OmniScan黑盒子工作原理简述

为了让您大致了解其工作原理，下面是一个简要的工作流程示例：

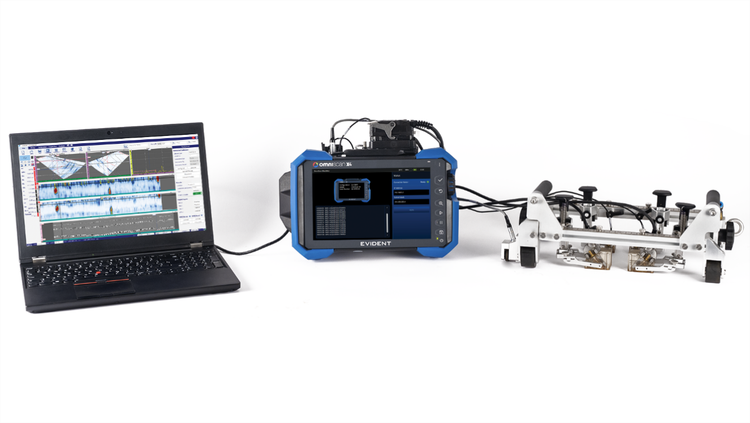

1. 设置：首先进行连接设置（如上图所示），将OmniScan X4仪器连接到笔记本电脑或PC机，然后像平常一样将探头或扫查器组件连接到OmniScan X4仪器。
2. 检测：当OmniScan Black Box（OmniScan黑盒子）应用程序在OmniScan X4仪器上运行时，该仪器就像一个“黑匣子”，负责采集数据，并将数据直接传输到PC机或笔记本电脑上。您可以使用WeldSight Inspection（WeldSight检测）软件或AeroView Inspection（AeroView检测）软件来操控OmniScan X4的数据采集过程，还可根据您的偏好选择显示数据的布局。
3. 分析：有了分析许可证，您就可以使用WeldSight软件或AeroView软件，按照您的要求对检测结果进行深入分析了。WeldSight和AeroView两款软件都是专为高级分析而设计，都配备了自定义布局和读数、个性化彩色调色板和以多种方式检查数据的工具。

问：WeldSight还是AeroView软件? 哪个软件更适合您的应用?

答：如果您在石油天然气或石化行业工作，且主要进行焊缝和腐蚀检测，寻找复杂的损伤机制，那么WeldSight软件是上佳选择，而AeroView软件是我们为航空航天和复合材料应用中的零度检测开发的专用软件。

使用WeldSight或AeroView软件进行数据采集的原因

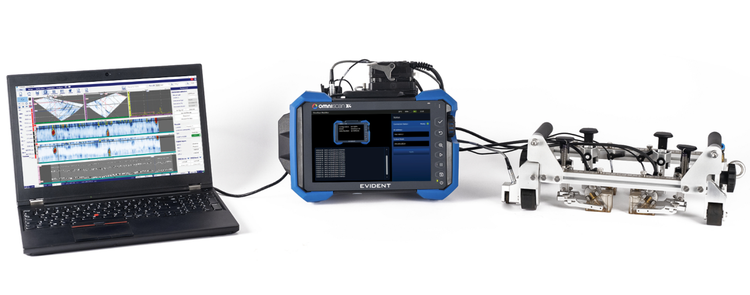

使用PC机控制OmniScan X4仪器，可使您充分利用其高速度和便携性，同时还可利用WeldSight或AeroView软件的高级分析和定制功能。

除了通过可定制的布局、读数和彩色调色板获得更大的灵活性，您还可以使用以下高级工具确保数据分析的全面性，并确保检测符合制造商规格等要求：

欢迎了解有关WeldSight软件或AeroView软件功能的更多详细信息。

请继续阅读，了解OmniScan Black Box（OmniScan黑盒子）解决方案提高效率并扩展功能的更多方法。

简化大型检测任务的工作流程

当技术人员检测大型部件时，检测工作的每个步骤都更加耗时。由于OmniScan Black Box（OmniScan黑盒子）应用程序可以将数据直接传输到控制OmniScan X4仪器的PC机中，因此无需额外的数据传输步骤，可以立即开始进行分析。

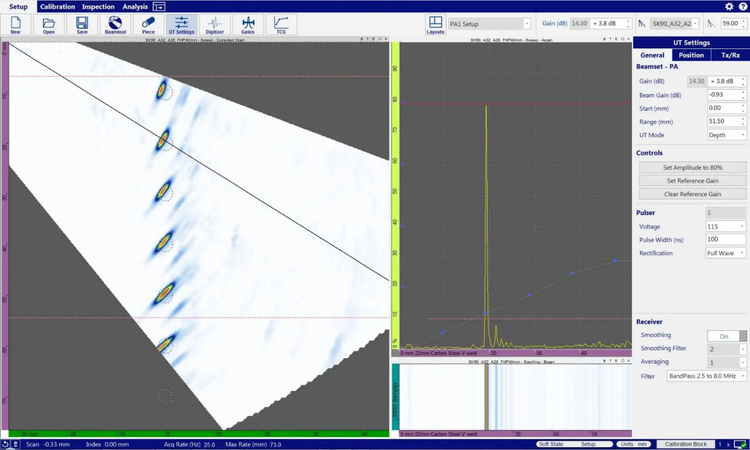

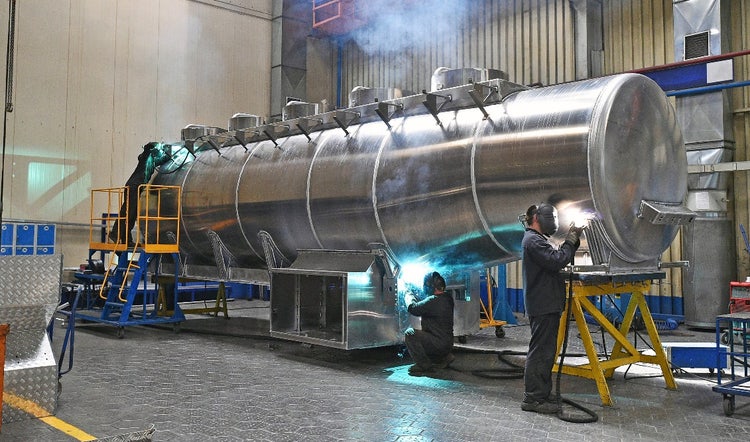

为了加快大型焊缝检测或腐蚀监测任务的分析速度，您可以借助WeldSight软件的多项工具提升工作效率，包括数据和文件合并功能以及自定义布局和彩色调色板等。该软件还提供可定制、易于使用的基于电子表格的模板，助力您生成符合您需求的专业报告。

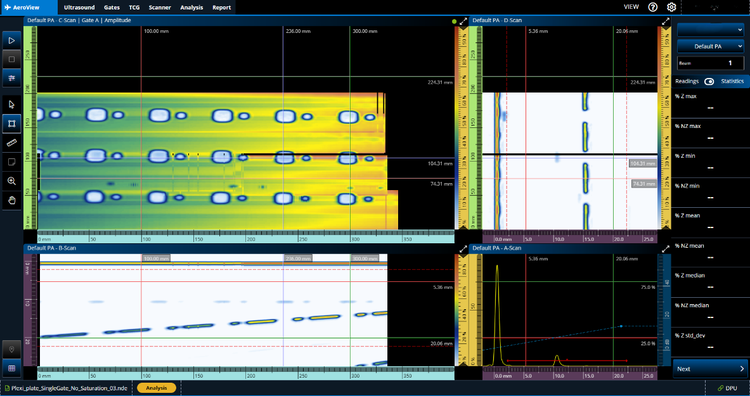

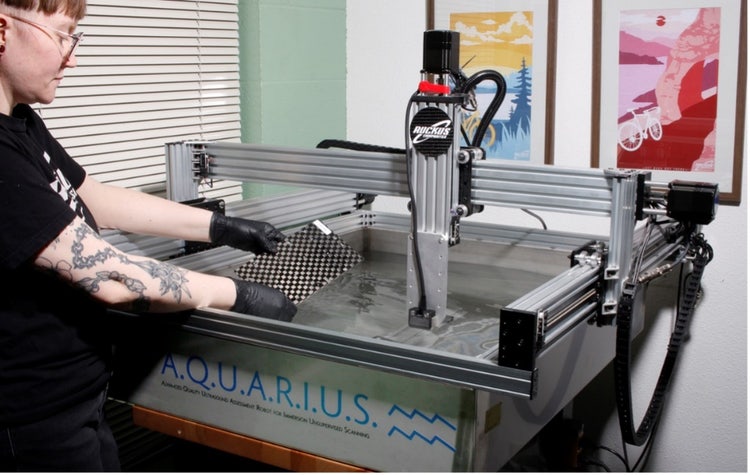

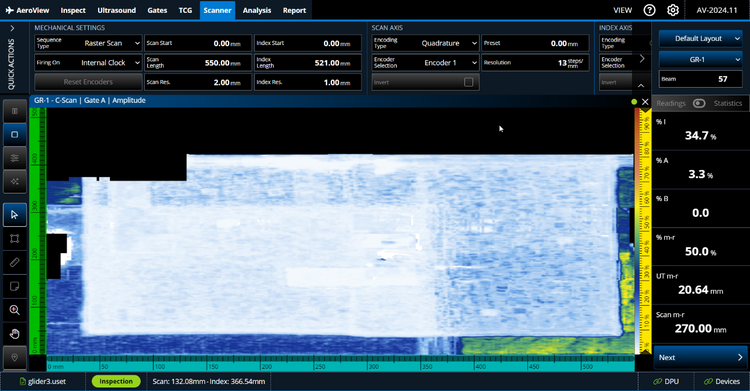

AeroView软件在分析复合材料飞机部件的检测数据方面也具有提升工作效率的类似优势。AeroView软件提供专为特定应用而设计的工作流程、分析工具和可定制的报告，可简化大批量复合材料和碳纤维部件的检测过程。请阅读这篇博客文章，了解Ruckus Space如何借助AeroView软件提升其为航空航天客户进行数据分析的效率。

扩展您的数据存储选项

由于OmniScan X4仪器采集的数据可被直接传输到您的计算机，因此OmniScan Black Box（OmniScan黑盒子）配置为您提供了更多的数据存储选项。根据现有的网络结构，可以对您的计算机进行配置，以将数据保存在您选择的存储介质上：

• 内置硬盘、闪存驱动器或外置硬盘
• 连接的局域网（LAN）存储设备，如服务器
• 基于云的数据库

当您的数据可被直接传输到计算机时，其存储可能性仅受计算机可用存储空间和局域网配置的限制。

远程利用强大的高级超声检测技术

高级PAUT、TOFD和TFM配置通常涉及更多的声束和更精细的覆盖，而具有128个接收通道的OmniScan X4型号具有先进的聚焦法则功能，可以满足这些要求。

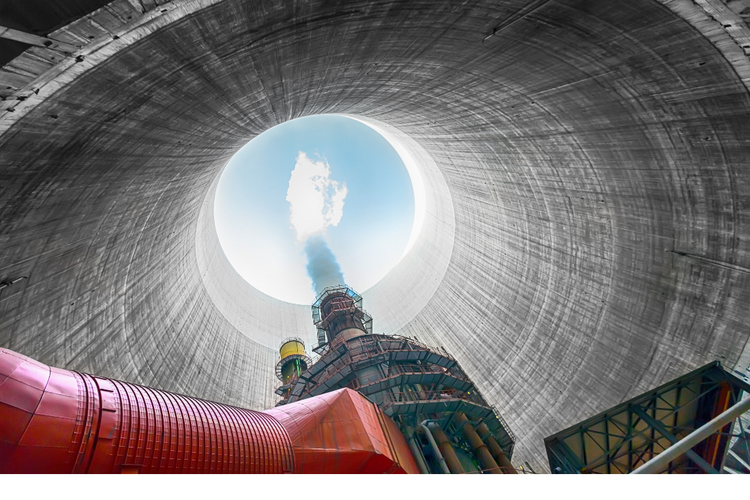

由于这些型号与OmniScan Black Box（OmniScan黑盒子）应用程序兼容，在需要检测人员与被测目标保持一定距离的检测应用中，它们可用于提高检测性能和精度。位于危险区域的检测目标，如核电站的辐射区域，就是典型例子。

为需要原始FMC数据的独创思考者提供的脚注

最后一点针对的是那些尝试使用新的数据重建方法为具有挑战性的应用开发解决方案的无损检测研究人员和科学家。OmniScan Black Box（OmniScan黑盒子）应用程序同样为您提供了机会。

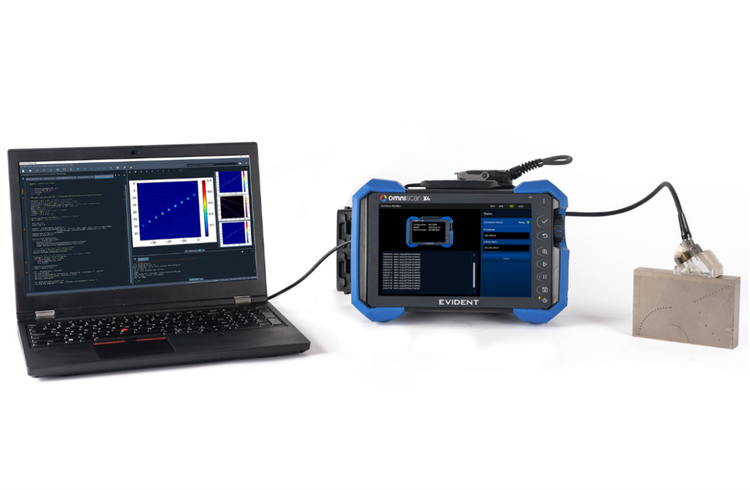

在OmniScan X4 64:128PR型号仪器中安装了该应用程序后，就可以记录和读取其全矩阵捕获（FMC）数据集了。不过，为了实现这一目标，您需要具备一定的软件开发知识，以建立一个能够处理原始FMC数据的程序。

Evident的研发团队已经准备了一些基本指南，以帮助您配置用于此目的的自定义应用程序。点击此处了解更多信息，如需进一步协助，请联系我们的支持团队。

满足所有要求后，就可以使用OmniScan X4仪器的FMC数据中的基本A扫描来重建TFM图像，或实现任何其他您能想象到的图像重建模式了。想象一下64:128PR型号的128晶片TFM功能可以为新应用设计带来的无限可能性——我们热切希望看到您将实现的技术进步！

如果您有兴趣了解更多详细信息，请联系您当地的Evident代表或点击这里联系我们。
