在寻找用于偏远地区检测或受限区域检测的优质便携式无损检测（NDT）工具时，要考虑以下重要标准：

• 安装简单，操作方便
• 可靠、高质量的结果

要在相控阵超声检测（PAUT）过程中获得高质量的信号，必须确保声波能够均匀地传入被测部件中。探头和工件表面之间的良好耦合是实现这一目标的关键因素。在选择用于检测的耦合系统之前，需要考虑工件表面的状况。对于严重腐蚀和不平整的表面，最好采用局部水浸检测技术，但对于光滑的表面，较硬的楔块可能更具优势。

接下来我将讨论这些表面类型，并概况介绍Evident为这些情况提供的解决方案。

局部水浸技术的优势

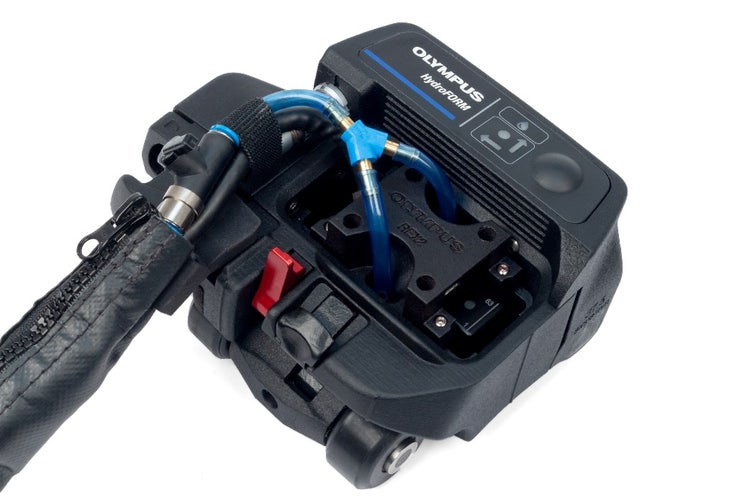

在现场进行维护检测时，局部水浸扫查系统（例如我们装有I8相控阵探头的HydroFORM扫查器）是一种可以提供稳定耦合效果的解决方案。其低流量水层带有泡沫垫圈，可贴合在工件上，以保持与表面的良好耦合状态，即使在弯曲或不规则的被测表面上（如管道、箱罐和焊接接头）也是如此。然而，这种局部水浸系统需要外部供水系统来供水。

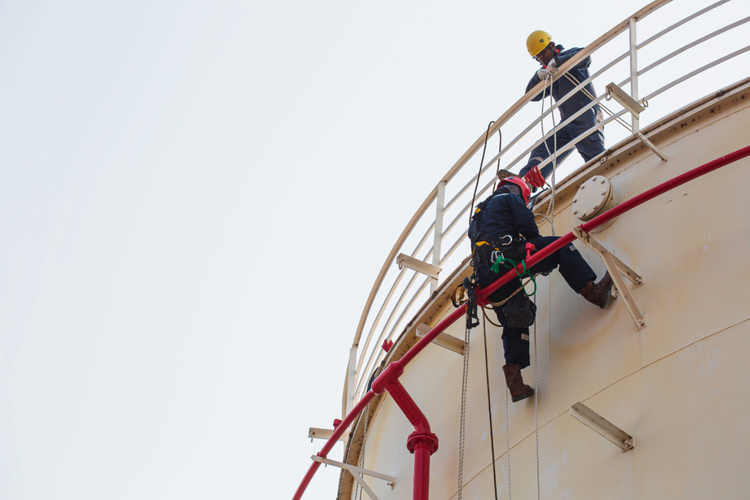

在偏远地区进行检测，或在检测难以到达的目标时，要获得恒定水流的愿望，可能不切实际或无法实现。在某些特殊情况下，考虑到污染问题，相关环境法规还可能会禁止使用自由流动的液体。

当水流“不通”时该怎么办呢？

如果没有自来水供应，还能获得高质量的数据吗? 答案是肯定的! 对于表面相对光滑且供水存在问题的情况，HydroFORM相控阵扫查器提供了一种只需少量耦合剂的选项。该解决方案配备REX2双晶线阵（DLA）探头和小车系统，只需要很薄的水层，因此一个喷雾瓶就足够了。

REX2 DLA的弹簧加载机制有助于保持探头的Rexolite延迟块与表面持续接触，从而可在没有外部供水的情况下确保可靠的声波传播。

高效、多功能扫查解决方案

REX2探头的孔径是REX1 DLA探头孔径的两倍，具有DLA探头的所有优点（例如高于传统双晶UT探头的数据点密度），而且还有其他优点：

• 声束覆盖范围更大，扫查效率更高。
• 由于分辨率提高，检出率（POD）也随之提高。
• 与HydroFORM扫查器配合使用，可方便地进行编码扫查。

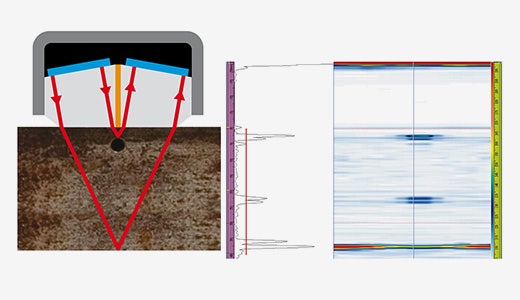

与线性探头技术相比，DLA探头使用带有角度且具有声学隔离特性的发射和接收晶片阵列，可获得更接近被测工件表面的更小的焦点。因此，与线性相控阵探头相比，使用DLA探头扫查所获得图像中的缺陷拉伸更小，从而在扫查方向上得到的定量准确度更加可靠。

此外，DLA设计大幅减少了表面反射的波幅，提高了近表面分辨率，可使您看到更接近表面的关键缺陷。

根据您的应用要求，您在订购REX2探头时可以选择多个选项：

• 1°或5°屋顶角（取决于工件厚度）
• 双晶32晶片阵列（需要兼顾速度和成本时）
• 双晶64晶片阵列（优先考虑成像和分辨率时）
• 要提高曲面上的耦合效果，可以选择具有不同AOD曲率的多种楔块（SREX2系列）
• 可选择小车或扫查器：带轮子的小车（与Mini-Wheel编码器兼容）或带ScanDeck模块的XY轴编码HydroFORM扫查器。

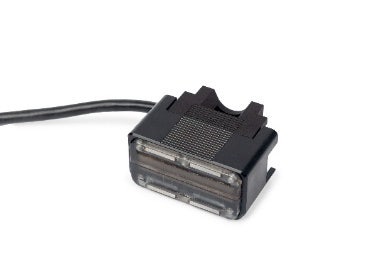

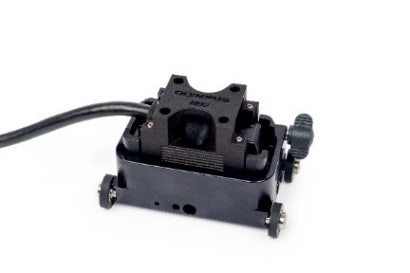

REX2 DLA探头（左图）；安装在小车上的REX2 DLA探头（中图）；安装在HydroFORM扫查器上的REX2 DLA探头（右图）。两种系统的轮子稳定器都能使扫查更平稳。

进行手动、半自动或自动扫查

您可以将REX2与小车附件配套使用进行手动扫查，或将其集成到HydroFORM扫查器上，使这种半自动化解决方案具备DLA功能。

除了HydroFORM扫查器的XY轴编码能力之外，其ScanDeck模块上的功能（包括智能步进按钮、步进导引、耦合检查指示器和扫查速度检查）还简化了腐蚀成像操作，尤其是对于独自进行操作的检测人员而言。

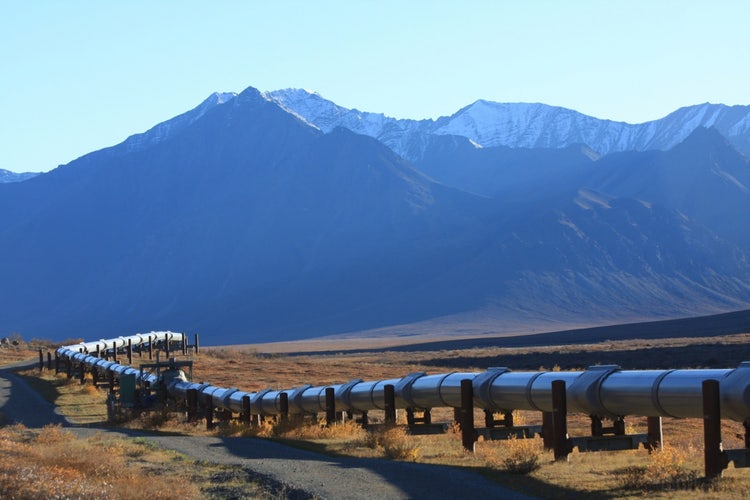

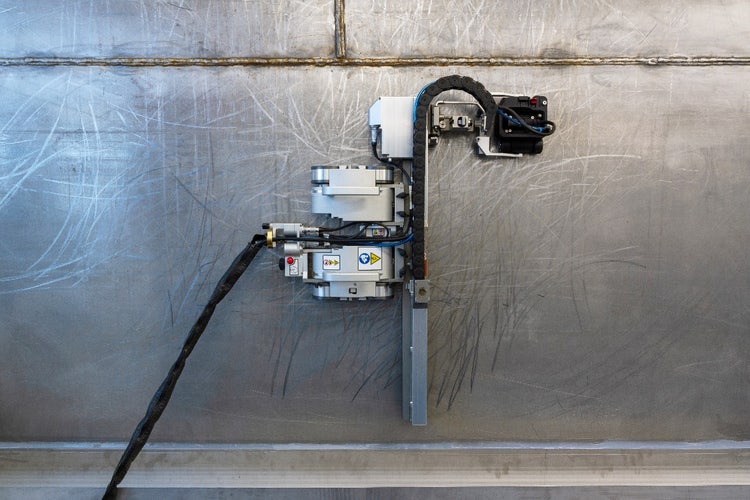

探头安装到HydroFORM扫查器中之后，您可以将组件安装到电动MapROVER扫查器上，以扩展REX2 DLA探头检测管道的能力，实现高通量自动化腐蚀成像，还可以将组件安装到SteerROVER扫查器上 ，进行远程检测。

采用TFM和PCI技术准确检测和测量具有挑战性的腐蚀机制

与REX1探头一样，REX2 DLA探头的PR接线经过优化，可满足OmniScan X4 探伤仪的全聚焦方式（TFM）和相位相干成像（PCI）对复杂聚焦法则的要求。

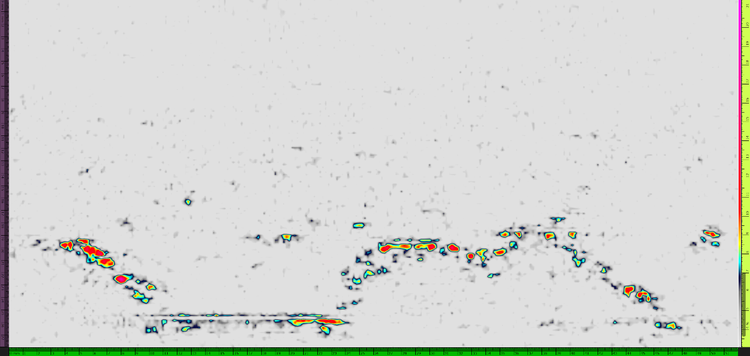

配备了REX2 DLA探头后，HydroFORM扫查器就可以借助TFM和PCI能力进行腐蚀成像了，从而可为通常难以检测的损坏（如点蚀或垂直方向上的裂纹）提供高分辨率图像。您还可以利用TFM和PCI的高灵敏度来发现复杂、较小的凹坑和缺陷，如 H₂S逐步开裂（也称为氢致开裂或HIC），否则可能无法发现这些缺陷。

REX2 DLA是适合您检测的工具吗?

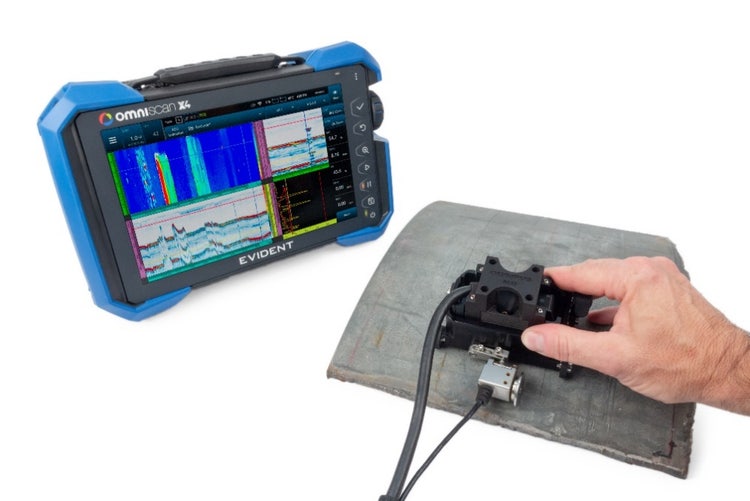

对于希望获得高效、易于实施的腐蚀检测解决方案以对相对光滑表面进行检测的检测人员来说，REX2是一个值得认真考虑的选择。在HydroFORM扫查器与OmniScan X4探伤仪配合使用时，REX2 DLA探头具有以下独特优势：

• 对于不适合或不可能使用水层的应用，它是局部水浸技术的理想替代方案。
• 在对近表面分辨率要求更严格的应用中，它可以为您提供帮助。
• 它助力您利用TFM和PCI等先进技术来发现难以检测的损坏机制。

如果您想获得有关我们产品的更多详细信息、演示或报价，请联系您当地的Evident代表或点击这里联系我们.
