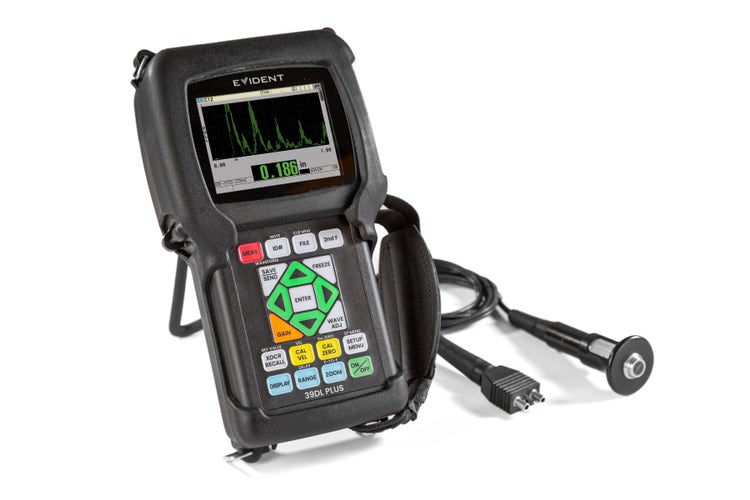

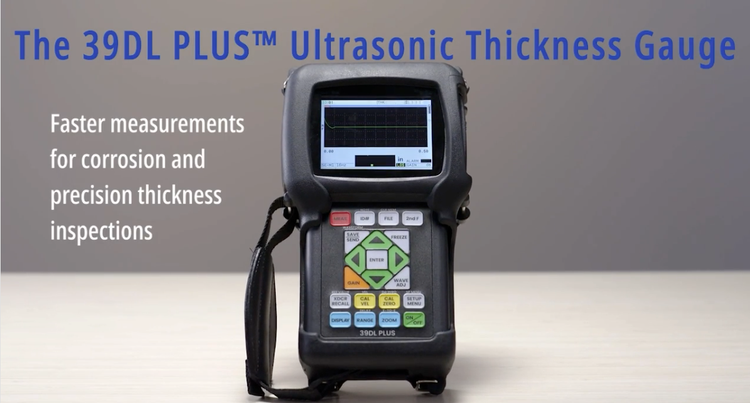

39DL PLUS Ultraschalldickenmessgerät

Kosteneffiziente Prüfung von Teilen

Mit bahnbrechenden Abtastgeschwindigkeiten erreicht das 39DL PLUS eine branchenführende* Aktualisierungsrate von 60 Hz für portable Dickenmessgeräte.

• Geeignet als erschwingliche Alternative bei Prüfvorschriften, die bei der Abtastung eine Aktualisierungsrate von 60 Hz fordern; kombiniert die Abtastgeschwindigkeit eines Rissprüfgeräts mit der Benutzerfreundlichkeit eines Dickenmessgeräts.
• Dünnwandige Stellen lassen sich einfacher erkennen, wenn Rohre und andere korrosionsanfällige Objekte auf Bereiche mit geringer Dicke geprüft werden.

*Stand: Juni 2024.

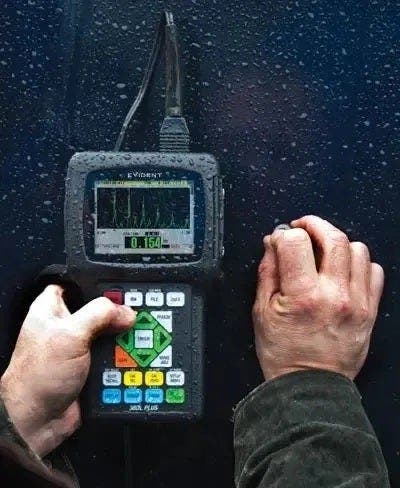

Für jede Umgebung geeignet

Ein Dickenmessgerät muss trotz Stößen, Stürzen und grober Handhabung weiter funktionieren, und das 39DL PLUS ist dieser Herausforderung gewachsen.

• Robust: Für Schutzklasse IP67, geschützt gegen Staub und Wasser
• Prüfungen für explosionsgefährdete Bereiche, Stoßfestigkeit und Schwingungsbelastung gemäß MIL-STD-810H
• Großer Betriebstemperaturbereich: –10 °C bis 50 °C
• Optionaler Gummischutz mit Gerätestandfuß

Vertrauenswürdige Dickenmesswerte

Integrierter Messwertspeicher

Erhöhen Sie die Produktivität und Rückverfolgbarkeit von Daten mit dem umfassenden Funktionsumfang des integrierten Messwertspeichers im 39DL PLUS. Der bidirektionale alphanumerische Messwertspeicher ist zur einfachen Erfassung und Übertragung von Dickenmesswerten und Wellenformdaten konzipiert.

Protokolldaten

• Geräteeigner Speicher für 792.832 Messwerte oder 20.000 A-Bilder mit Messwerten
• 32-stellige Dateinamen
• 9 Dateiformate: Zählreihe, Zählfolge, Zählfolge mit Zusatzpunkt, 2D-Matrix, 2D-Matrix mit Zusatzpunkt, 3D-Matrix, 3D-Matrix mit Zusatzpunkt, Heizkessel und manuell
• 20-stellige ID-Nummer (Dickenmessstelle oder TML-Nummer)
  • Bis zu 4 Notizen pro ID speichern
  • Notizen für eine oder mehrere ID-Nummern speichern

Daten analysieren

• Integrierte Berichterstellung

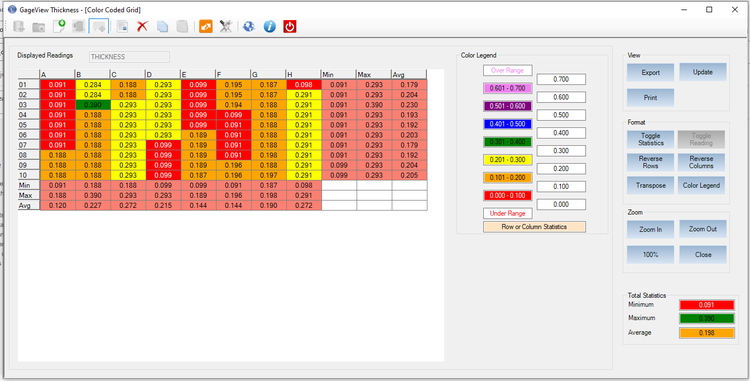

• Messwerte auf einen Blick beurteilen: Onboard DB-Tabellenansicht mit drei programmierbaren Farben für bestimmte Dickenwerte

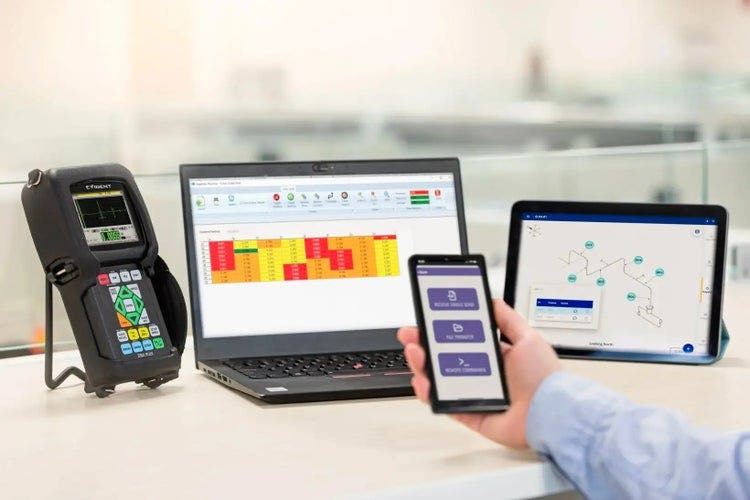

Daten übertragen

• Daten drahtlos austauschen: über integriertes Wi-Fi und Bluetooth
• Kabelgebundene Datenübertragung: Datenübertragung via USB und RS-232
• Übertragung von Konfigurationen von und zu Sender-Empfänger- und Einzelschwinger-Messköpfen
• Kopieren von Dateien zwischen internen/externen microSD Speicherkarten; direkter Export interner Dateien auf eine microSD-Karte im Excel-kompatiblen CSV-Format

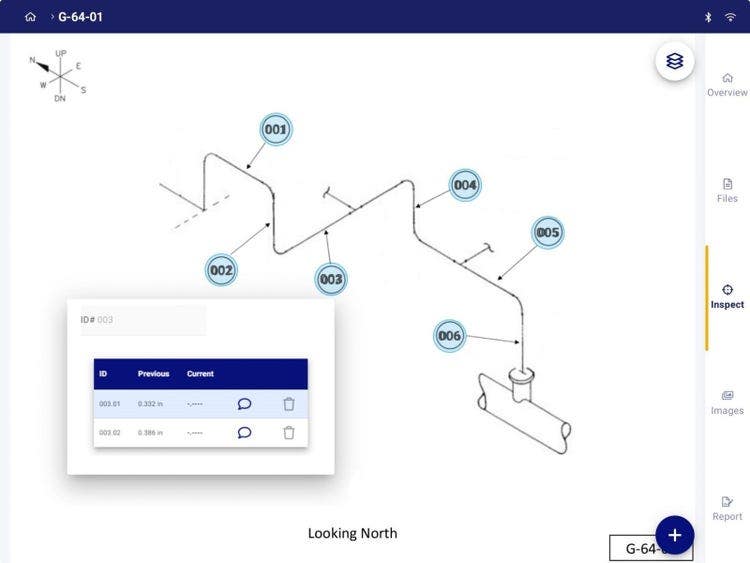

• Erstellung von Datensätzen und Prüfplänen
• Bearbeitung gespeicherter Daten
• Ansicht von Datensätzen und Prüfplänen mit Messwerten, Geräteeinstellungen und Messkopfeinstellungen
• Hoch-und Herunterladen von Prüfplänen von und zu Geräten
• Export von Prüfplänen in Tabellen oder in andere Programme

• Aufnahme von Bildschirmkopien
• Ausdruck von Berichten mit Messwerten, Konfigurationstabelle, Statistiken und Farbmatrix
• Upgrade der Betriebssoftware
• Hoch-und Herunterladen der Konfigurationsdateien von Einzelschwinger- und Sender-Empfänger-Messköpfen
• Überprüfung im B-Bild

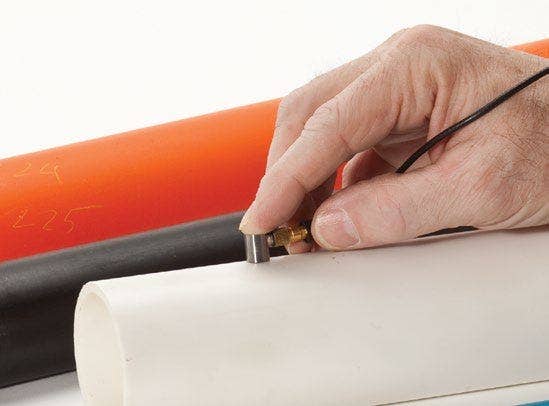

Dickenmessung von Kunststoffen, Metallen, Verbundwerkstoffen, Glas, Kautschuk und Keramik

Entscheiden Sie sich für Einzelelement-Messköpfe mit dem Messgerät 39DL PLUS, um genaue Dickenmessungen an Metallen, Kunststoffen, Verbundwerkstoffen, Glas, Keramik und anderen Materialien vorzunehmen. Diese Messköpfe sind mit vielen verschiedenen Frequenzen, Durchmessern und Steckertypen erhältlich.

• Vielseitige Messungen: Messungen von Dicke, Schallgeschwindigkeit oder Laufzeit.
• Standardauflösung 0,01 mm für alle Messköpfe.
• Software-Option für hohe Auflösung: Mit Einzelelement-Messköpfen für 2,25 MHz bis 30 MHz sind sehr präzise Messungen mit einer Auflösung von 0,001 mm möglich.
• Automatischer Abruf der Anwendung: Vereinfachen Sie Dickenmessungen mit Standard- und benutzerdefinierten Einstellungen.

• Software-Option für hohe Schalldurchdringung: Messen Sie dicke oder schalldämpfende Materialien wie Kautschuk, Glasfaser, Gussteile und Verbundwerkstoffe mit Niederfrequenz-Einzelelement-Schallköpfen (bis 0,5 MHz).
• Software-Option für die Messung mehrerer Schichten: Diese Software-Option berechnet und gleichzeitig die Dicke von bis zu vier einzelnen Schichten und zeigt diese an. Sie kann auch die Gesamtdicke der ausgewählten Schichten anzeigen.
• Sollwert- und Schwächungsmodus: Im Sollwertmodus wird die Abweichung der Dicke von einem vorgegebenen Sollwert angezeigt. Im Schwächungsmodus wird die prozentuale Dickenänderung angezeigt.

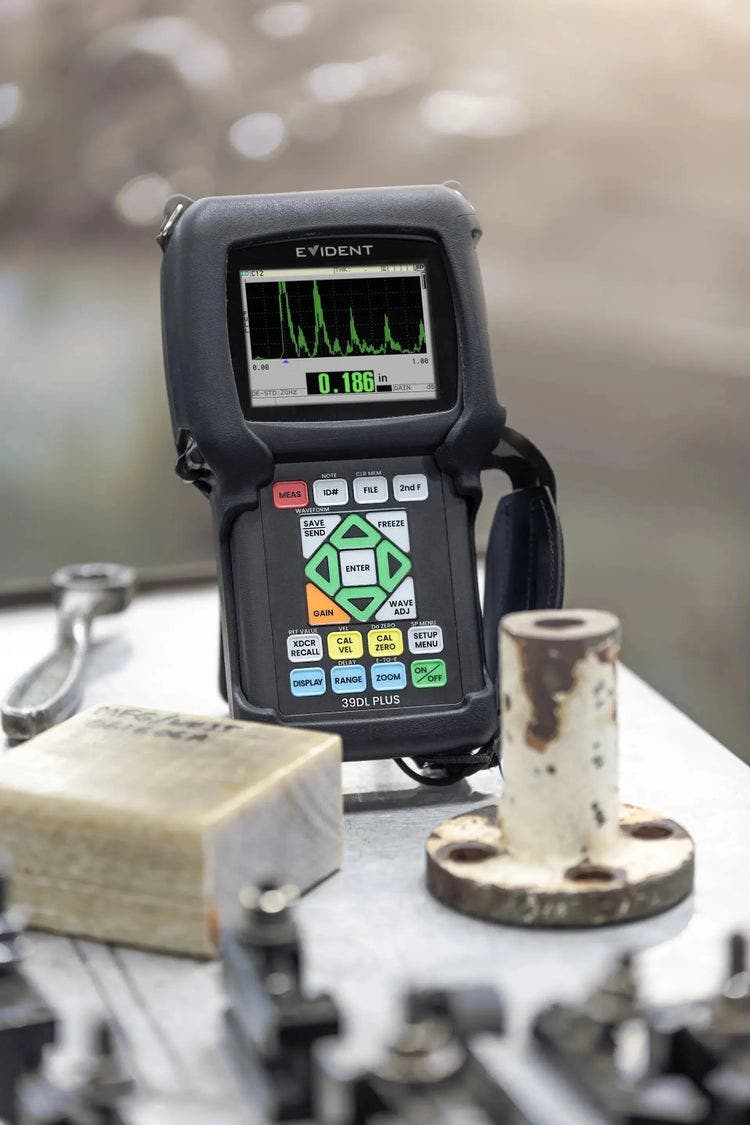

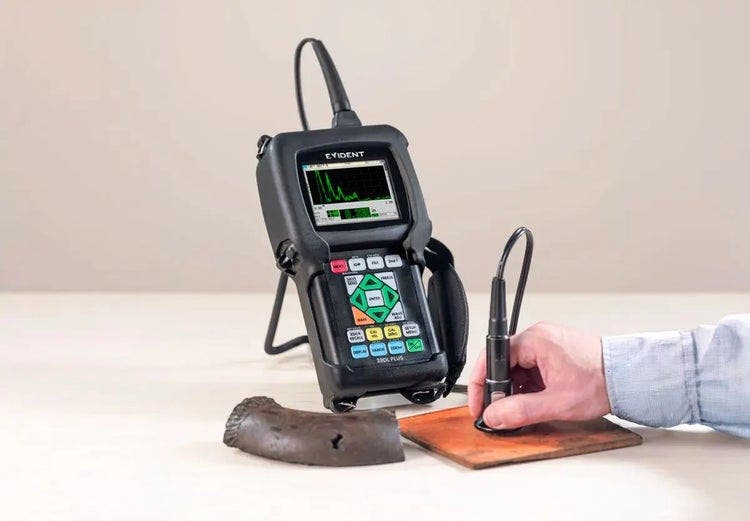

Dickenmessung von Metallen mit Innenkorrosion

Bestimmen Sie mit dem Messgerät 39DL PLUS die Restdicke von Rohren, Schläuchen, Tanks, Druckbehältern, Schiffsrümpfen und anderen von Korrosion oder Erosion betroffenen Konstruktionen. Für diese Anwendungen werden meist Sender-Empfänger-Messköpfe eingesetzt.

• Automatische Erkennung des Messkopfs: Ruft automatisch eine Standard-Umwegfehlerkorrektur für jeden spezifischen Messkopf ab. Erhältlich für alle Standard-Sender-Empfängermessköpfe (einschließlich der Serie D79X).
• Einfachere Konfiguration der Anwendung durch 10 benutzerdefinierte Messkopf-Einstellungen für Sender-Empfängermessköpfe.
• Die hochdynamische Verstärkung mit digitalen Filtern optimiert die Ausgangsverstärkungseinstellung anhand der Kalibrierung für Sender-Empfängermessköpfe.
• Umwegfehlerkorrektur: Erstellt eine benutzerdefinierte Umwegfehlerkorrekturkurve für nahezu jeden Sender-Empfänger-Prüfkopf. Diese Kurven lassen sich zusammen mit benutzerdefinierten Einstellungen für die meisten Sender-Empfänger-Messköpfe speichern und abrufen.
• Messungen bei hohen Temperaturen bis zu 500 °C
• Temperaturkorrektur: Geben Sie für genauere Messungen bei unterschiedlichen Temperaturen die Temperatur des Kalibrierblocks und die aktuelle (hohe) Temperatur an den Messpunkten manuell ein. Das Messgerät zeigt automatisch die temperaturkorrigierte Dicke an.
• Codiertes B-Bild als Option: Schließen Sie das Messgerät an einen linear kodierten Scanner an, um kodierte B-Bilder zu erzeugen. Das Messgerät erfasst und speichert die Informationen über die zurückgelegte Strecke mit den entsprechenden Dickenmesswerten und der Wellenform an der Stelle der Mindestdicke. Der Prüfer kann den Abstand zwischen den Messstellen und die Messung in einer oder zwei Richtungen einstellen. Es können bis zu 10.000 Dickenmesswerte in einem einzigen B-Bild gespeichert werden.

• Kalibrierungsverdopplungswarnung für den Fall, dass während der Kalibrierung eine Echoverdopplung auftritt.
• THRU-COAT-Funktion und Echo-Echo-Messungen auf lackierten und beschichteten Oberflächen. Die THRU-COAT-Funktion misst die tatsächliche Metalldicke. Sie kann auch Dicke des Metalls und der Beschichtung anzeigen, wobei die Schallgeschwindigkeit der beiden unterschiedlichen Materialien berücksichtigt wird. Für THRU-COAT Messungen werden die Sender-Empfänger-Messköpfe D7906-SM, D7906-RM und D7908 eingesetzt.
• Option zur Messung von Oxid-/Kalkschichten: Misst die Dicke von Oxid-/Kalkablagerungen im Inneren von Kesselrohren mit den Einzelschwingermessköpfen M2017 oder M2091, damit die Lebensdauer der Rohre abgeschätzt werden kann. Das Messgerät zeigt gleichzeitig die Metalldicke des Kesselrohrs und die Dicke der Oxidschicht an.
• Kopplungsfreie Messungen von Kesselrohren mit Oxid-/Kalkablagerungen auf der Außenseite unter Verwendung des Messkopfs EMAT E110-SB.
