L’inspection visuelle à distance est une méthode de contrôle non destructif (CND) sûre et efficace qui permet d’inspecter des tuyaux et d’autres actifs sans accès direct de l’inspecteur. Cette approche fait souvent appel à des vidéoscopes pour obtenir des images haute résolution de l’intérieur des pipelines et d’autres zones difficiles d’accès.

Les images de ce vidéoscope peuvent être contrôlées en temps réel ou téléchargées en vue d’une analyse plus approfondie. En quelques clics dans notre logiciel logiciel 3DAssist™, les données d’image peuvent être transformés en modèles 3D à 360 degrés.

Le logiciel 3DAssist apporte un nouvel aperçu dans les zones d’inspection critiques

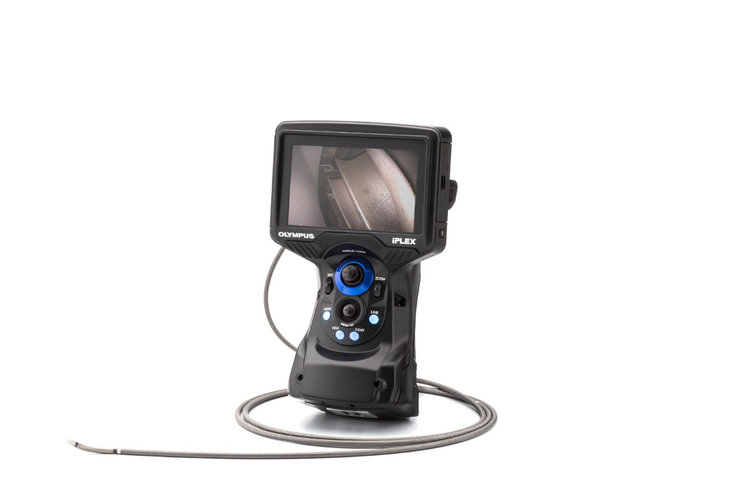

À l’aide de nos vidéoscopes IPLEX™, le logiciel 3DAssist transforme les images d’inspection en modèles 3D dynamiques, ce qui permet de visualiser des détails exceptionnels. Les images 3D des zones d’inspection, telles que la rouille, l’amincissement ou les surfaces surélevées, sont entièrement orientables et vous permettent de voir les détails comme si vous examiniez directement l’échantillon. Vous pouvez inspecter de près les zones dangereuses depuis n’importe quel endroit, procéder à des évaluations définitives, et créer et partager des rapports détaillés sans avoir à vous rendre sur le terrain.

Le logiciel est également facile à utiliser. Par le passé, la génération d’images 3D avec un vidéoscope nécessitait un adaptateur stéréo. Aujourd’hui, 3DAssist est le seul logiciel capable de créer des affichages 3D à partir d’un fichier vidéo utilisant un adaptateur optique monoculaire. L’embout mono standard permet également de capturer des images avec un champ de vision large. Cela permet d’obtenir une image plus complète comme point de départ avant que les images ne soient transformées en images 3D.

La création de ces images ne nécessite pas d’équipement spécial. Le processus est simple :

• Enregistrez votre inspection
• Téléchargez les images de votre vidéoscope IPLEX vers votre ordinateur
• Sélectionnez les zones d’intérêt
• Laissez le logiciel 3DAssist les traiter pour en faire des images 3D faciles à visualiser

De nouveaux outils d’analyse génèrent des images 3D surélevées pour des rapports des solides

Nous avons récemment mis à jour notre logiciel 3DAssist avec de nouvelles fonctionnalités qui fournissent des images encore plus convaincantes et des données d’inspection précieuses. Conçus pour améliorer l’inspection visuelle à distance, ces outils d’analyse puissants vous permettent d’évaluer les zones cibles avec davantage de précision.

Les améliorations comprennent des surfaces courbes de référence, des superpositions de dégradés de couleurs, des affichages de profils en coupe transversale et des calculs d’images avancés basés sur les points les plus profonds et les plus élevés.

Voici un aperçu de ces améliorations :

1. Mesure scalaire 3D : désormais avec le mode Point vers courbe

Le logiciel 3DAssist propose des modes de mesure scalaire 3D puissants et intuitifs, notamment :

• Distance : mesure la distance entre deux points spécifiés.
• Profondeur : mesure la distance entre un point sélectionné et un plan de référence défini par trois points de référence.
• Point vers courbe : un nouveau mode qui mesure la distance entre un point sélectionné et une surface courbe de référence définie par trois points de référence.

Conçu pour une évaluation précise des bosses et de l’amincissement des parois, le nouveau mode Point vers courbe permet des mesures précises de la profondeur et de la hauteur en utilisant le contour de la surface d’un tuyau comme référence. Cette méthode innovante permet aux inspecteurs d’évaluer les défauts et de cibler les zones avec plus de précision que les techniques d’imagerie conventionnelles.

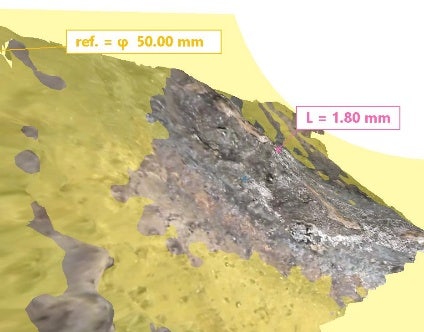

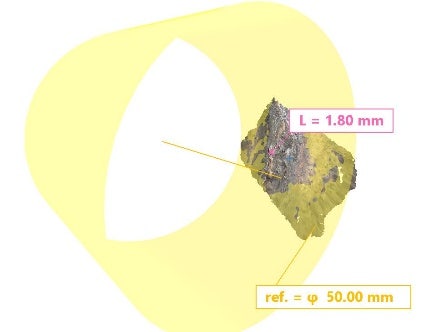

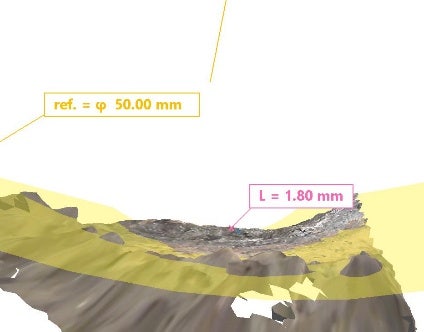

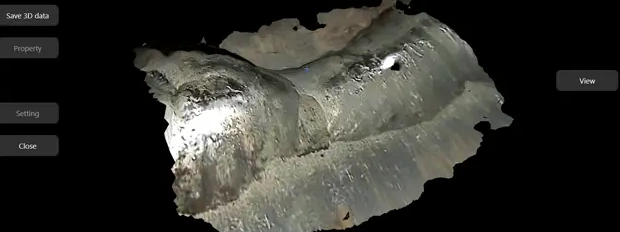

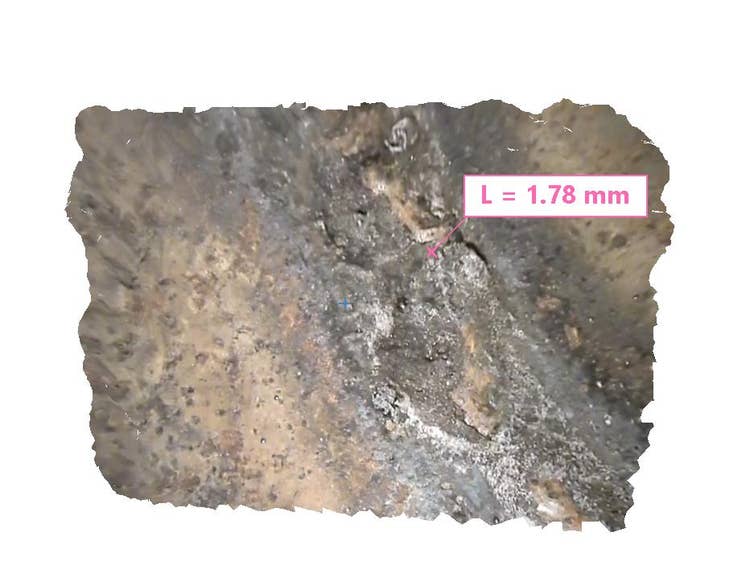

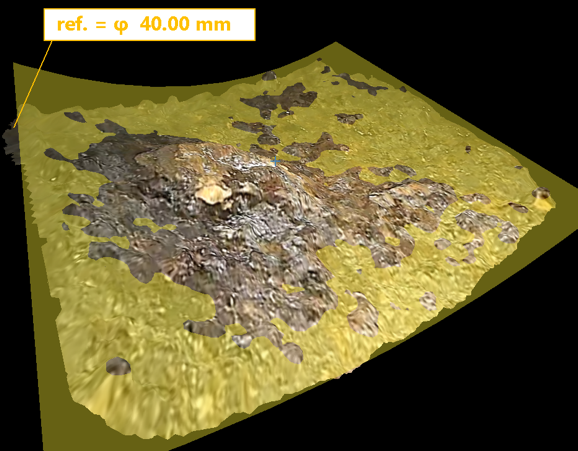

_{Images de gauche à droite, de haut en bas : 1) Modèle 3D de l’endommagement d’un tuyau. 2) Génération d’une surface courbe de référence à l’aide du mode de mesure Point vers courbe. 3) Surface courbe de référence dans un modèle 3D en coupe transversale.}

2. Analyse des dégradés de couleurs en fonction de la hauteur et de la profondeur

La nouvelle fonction d’analyse des dégradés de couleurs du logiciel 3DAssist permet de superposer des dégradés de couleurs sur les surfaces des objets en fonction de leur hauteur et de leur profondeur par rapport à une surface de référence. De plus, cette fonction permet d’ajuster les gammes de dégradés de couleurs de manière indépendante en fonction de la direction des hauteurs et des profondeurs de la surface.

_{À gauche : modèle 3D de l’endommagement d’un tuyau. À droite : le même modèle avec l’analyse des dégradés de couleurs.}

Lorsqu’elle est utilisée avec le mode de mesure Point vers courbe, l’analyse des dégradés de couleurs permet d’identifier et d’interpréter en un coup d’œil les zones les plus hautes et les plus profondeurs de la surface du tuyau.

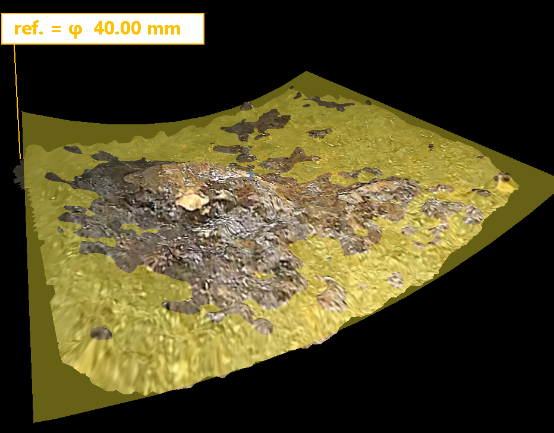

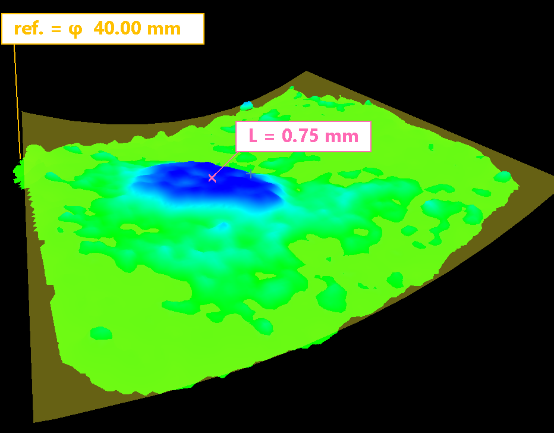

_{À gauche : modèle 3D d’un échantillon de surface en relief. À droite : le même modèle dans le mode Point vers courbe avec l’analyse des dégradés de couleurs.}

3. Analyse de profil en fonction des points choisis

Notre nouvelle fonction d’analyse de profil vous permet de générer une coupe transversale détaillée d’un modèle 3D sur la base d’un plan défini par l’utilisateur, en mettant en évidence les rugosités de surface dans une zone spécifiée. Il vous suffit de deux points de mesure pour créer une coupe transversale. Une fois la surface de référence définie, la hauteur et la profondeur maximales sont calculées et affichées simultanément. L’analyse de profil permet également de passer facilement d’un profil de surface visible à un autre.

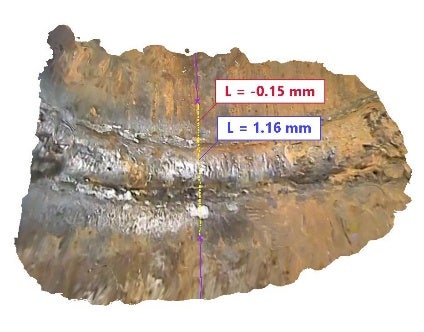

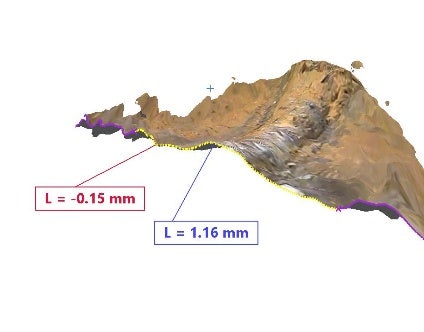

_{Images de gauche à droite, de haut en bas : 1) Modèle 3D de l’endommagement d’un tuyau. 2) Profil en coupe transversale d’une zone spécifiée généré à l’aide de l’analyse de profil. 3) Vue alternative du même profil.}

4. Calcul du point le plus profond/le plus élevé

L’analyse des points les plus profonds/les plus élevés est une nouvelle fonction du 3DAssist qui calcule et affiche les points les plus profonds et les plus élevés dans une zone spécifique en utilisant deux points de référence de surface. Cette vision ajoute de la clarté et de la profondeur aux rapports d’inspection en fournissant des données précises sur les irrégularités de la surface, telles que les bosses ou les zones d’amincissement.

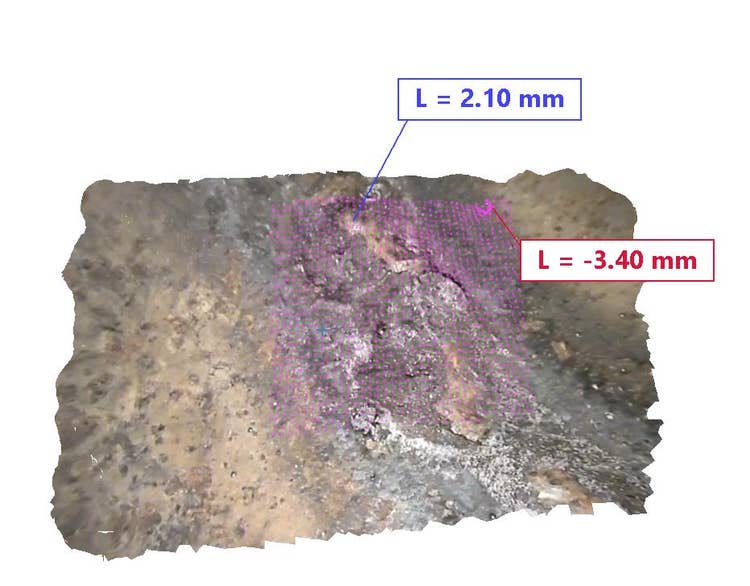

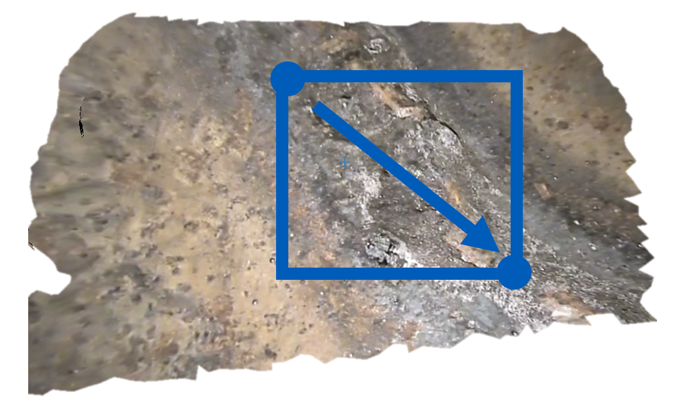

_{À gauche : modèle 3D de l’endommagement d’un tuyau avec deux points de référence sélectionnés. À droite : superposition dimensionnelle créée à l’aide de l’analyse des points les plus profonds/les plus élevés, montrant l’écart en pourcentage entre les points les plus profonds et les plus élevés.}

Lorsqu’elle est combinée à l’analyse Point vers courbe et à l’analyse des dégradés de couleurs, l’analyse des points les plus profonds/les plus élevés améliore les rapports d’inspection avec des détails exceptionnels, ajoutant un nouveau niveau de confiance à l’interprétation des images.

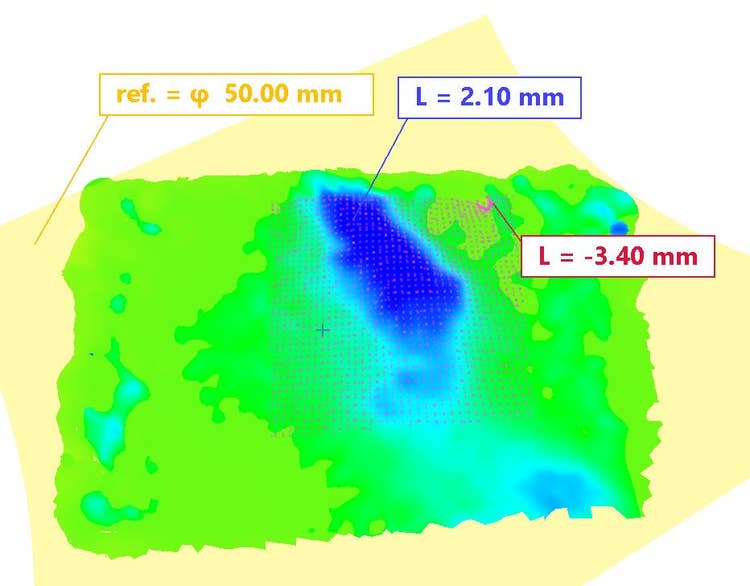

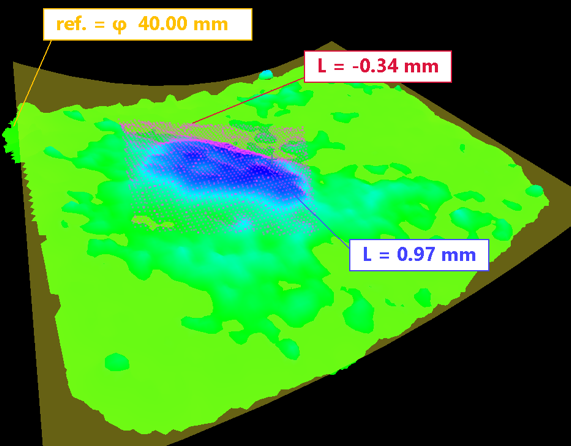

_{À gauche : modèle 3D d’un échantillon de surface en relief. À droite : le même modèle avec l’analyse des points les plus profonds/les plus élevés, l’analyse Point vers courbe et l’analyse des dégradés de couleurs appliquées.}

Des moyens plus simples de partager et de collaborer pendant les inspections

Le logiciel 3DAssist simplifie l’inspection des tuyaux et d’autres actifs en permettant une prise de décision plus éclairée, indépendamment de l’emplacement physique. Il transforme les rapports d’inspection standard en analyses dynamiques et approfondies grâce à une série de fonctions de mesure comparative en 3D.

Les images 3D peuvent facilement être enregistrées dans un presse-papiers et collées dans des rapports, tandis que les modèles et les mesures peuvent être conservés et récupérés à tout moment. De plus, les modèles peuvent être placés à côté des images pour fournir du contexte. Le logiciel 3DAssist rationalise également la collaboration, vous permettant de partager des images et des rapports par le biais d’outils sur ordinateur, tels que Microsoft Teams.

Conçu pour aider toutes les parties prenantes à évaluer rapidement la gravité des défauts et à décider des prochaines étapes, le logiciel 3DAssist permet de créer des images 3D entièrement rotatives en quelques clics. Ces images peuvent ensuite être analysées et partagées directement depuis le bureau, ce qui réduit la nécessité de se rendre sur le terrain. Grâce à une série de fonctions d’analyse puissantes, vos modèles 3D fournissent désormais plus d’informations que jamais.

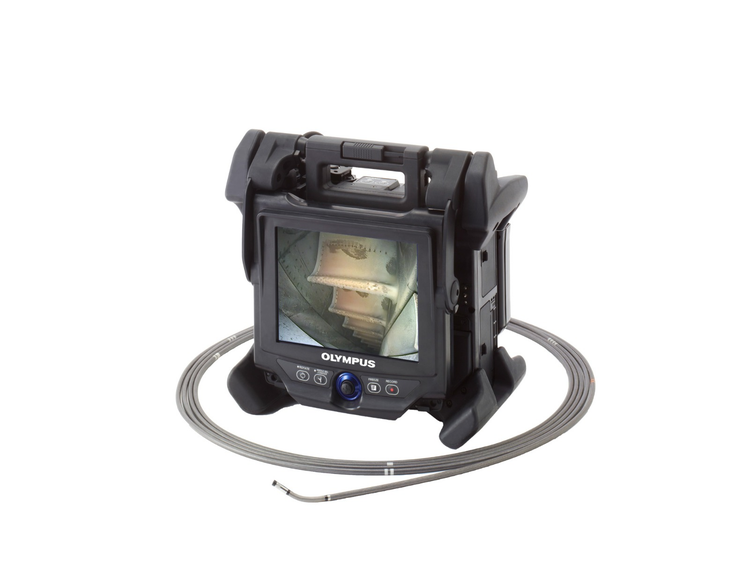

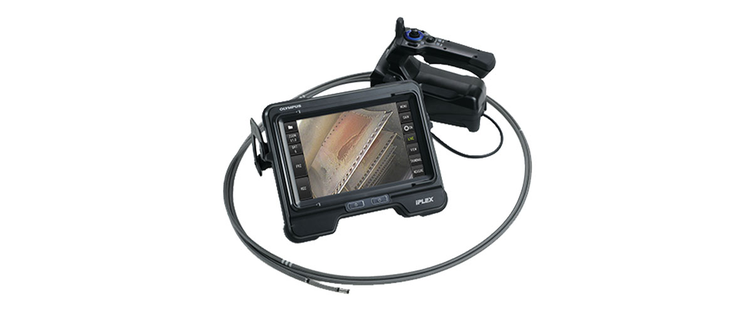

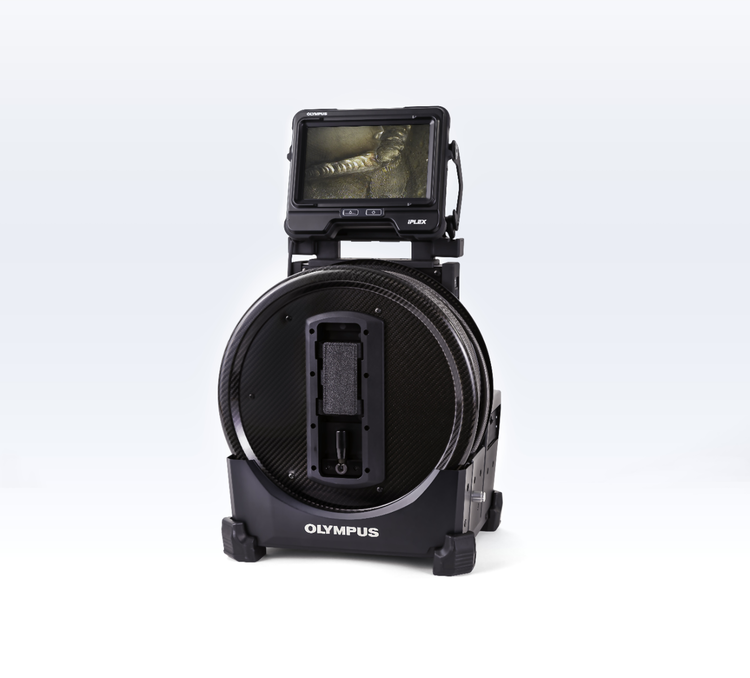

Le logiciel 3DAssist est compatible avec les nouveaux et anciens vidéoscopes IPLEX NX, IPLEX GX/GT, IPLEX G Lite et IPLEX GAir. Pour en savoir plus sur la manière dont le logiciel 3DAssist améliore les rapport d’inspection avec une analyse approfondie, contactez-nous dès maintenant pour planifier une démonstration.
