Garantir la qualité des jouets grâce aux mesureurs d’épaisseur
Dernière mise à jour : 25 juin 2024
Les jouets en plastique sont des articles très prisés durant la saison des Fêtes, et lorsque les consommateurs envisagent d’en acheter, la sécurité et la qualité peuvent avoir une influence sur leur décision d’achat. Les fabricants de jouets en plastique vérifient la qualité de leurs produits sur la chaîne de production en effectuant des contrôles ponctuels et des essais par lots. De plus, les jouets sont inspectés à fond pour garantir leur conformité aux normes internationales de sécurité.
Nous avons déjà discuté de la façon dont les appareils XRF peuvent contribuer à rendre les jouets sécuritaires, mais saviez-vous que certains de nos autres appareils sont utilisés pour contrôler leur qualité ? En effet, les fabricants de jouets utilisent des appareils comme des mesureurs d’épaisseur à ultrasons pour vérifier l’épaisseur et l’uniformité des parois des jouets moulés par injection, ce qui est essentiel à leur qualité et à leur fonctionnalité générales.
Regard sur les matières plastiques : un matériau de base courant dans la fabrication des jouets

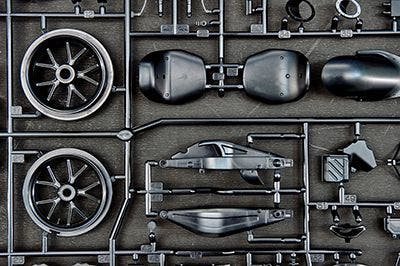

Pièces d’un jouet moulé par injection –
assemblage requis
Moulage par injection : les principes de base pour la fabrication de jouets de plastique

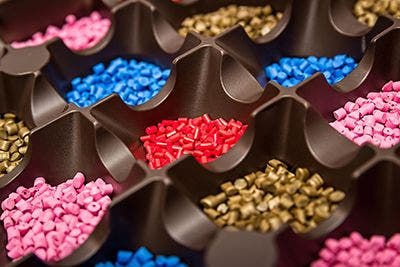

Granules de plastique brutes utilisées
pour le moulage par injection
Fabrication de jouets de grande qualité : plus qu’un jeu d’enfant
La précision est essentielle en ce qui concerne l’épaisseur des parois de ces pièces. Si les dimensions dépassent les limites établies, des défauts et des dommages peuvent survenir.
Parois trop épaisses
- Il est possible que le jouet ne fonctionne pas selon les spécifications de conception.
- Le jouet est plus coûteux à fabriquer (gaspillage de la matière première).
- Le jouet peut se déformer ; les parois plus minces sont en fait moins sujettes à la déformation.
Parois trop minces
- La pièce est moins durable et ne résistera pas aussi bien aux rigueurs du jeu.
- Le jouet est plus coûteux à produire, car pour les pièces plus minces, une pression exponentiellement plus élevée est nécessaire pendant l’injection de la pâte de plastique, ce qui entraîne une usure plus rapide du moule.
L’épaisseur de la paroi d’un jouet doit être conforme aux seuils de tolérance énoncés dans les spécifications de conception. Pour les pièces moulées par injection dont les parois ont une épaisseur allant de 1 à 20 mm, les marges de tolérance sont de ± 0,1 mm. L’obtention d’une mesure précise pour des parois aussi minces était très difficile avec les anciennes méthodes, comme lorsqu’il fallait couper un échantillon en deux avec un couteau universel et mesurer l’épaisseur avec un pied à coulisse.
Utilisation de mesureurs d’épaisseur pour l’assurance de la qualité des jouets
Les fabricants de jouets peuvent utiliser un mesureur d’épaisseur à ultrasons ou à effet Hall pour effectuer sur place un contrôle qualité fiable. Par exemple, les mesureurs d’épaisseur 39DL PLUS™, 45MG et Magna-Mike™ 8600 peuvent mesurer les parois des pièces en plastique d’une épaisseur aussi faible que 0,8 mm (0,03 po). Ils peuvent fournir des mesures précises de l’épaisseur des parois avec une résolution standard de 0,01 mm (0,001 po).
En tant que mesureurs d’épaisseur à ultrasons, le 39DL PLUS et le 45MG peuvent prendre ces mesures à partir d’un seul côté de la pièce – aucune découpe n’est requise. Les mesureurs d’épaisseur à ultrasons mesurent le temps qu’il faut à une onde ultrasonore pour traverser la pièce en plastique. L’onde ultrasonore émise par la sonde traverse la pièce jusqu’à ce qu’elle rebondisse sur la surface opposée, puis revient vers la sonde. L’appareil mesure le temps de transmission et, en utilisant la vitesse de propagation du son dans le matériau à mesurer, calcule l’épaisseur.
Les mesureurs d’épaisseur à effet Hall, comme l’appareil Magna-Mike 8600, font appel à une méthode magnétique simple pour prendre des mesures de précision sur des matériaux non magnétiques, y compris les plastiques. Ces appareils utilisent une sonde magnétique et une bille placée de l’autre côté de la pièce pour mesurer l’épaisseur de la paroi en plastique.
Après l’inspection, que peut-on faire avec les données ? Grâce à ses fonctionnalités sans fil, le mesureur 39DL PLUS facilite le partage, la traçabilité et la mise en rapport des données d’épaisseur. Les mesureurs Magna-Mike 8600 et 45MG, quant à eux, sont dotés d’un port USB qui permet le transfert direct des données d’épaisseur dans une feuille de calcul Excel ou d’autres programmes sur PC pour la création de rapports de contrôle qualité.

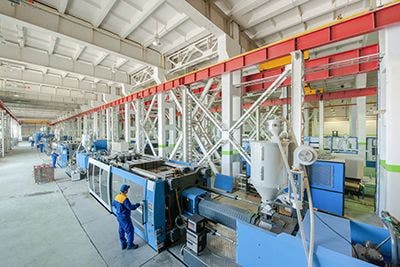

Usine de fabrication de jouets en plastique
par moulage par injection
Points à retenir sur les contrôles qualité dans la fabrication des jouets
Compte tenu de la durabilité du plastique, des multiples possibilités qu’il offre en matière de fabrication et de son coût relativement bas, il ne fait aucun doute qu’il restera un matériau prisé pour la fabrication de jouets pendant de nombreuses années. En plus d’aider à garantir que les jouets répondent aux normes de qualité, les mesureurs d’épaisseur sont importants pour rendre les jouets en plastique les plus écologiques possible. En effet, l’utilisation de la quantité minimale de matériau nécessaire pour créer un jouet en plastique est bénéfique pour l’environnement. Les mesureurs d’épaisseur permettent aux fabricants d’utiliser le minimum de ressources pour créer leurs produits, ce qui aide à garantir que les jouets en plastique resteront sur les tablettes pendant de nombreuses années encore.
